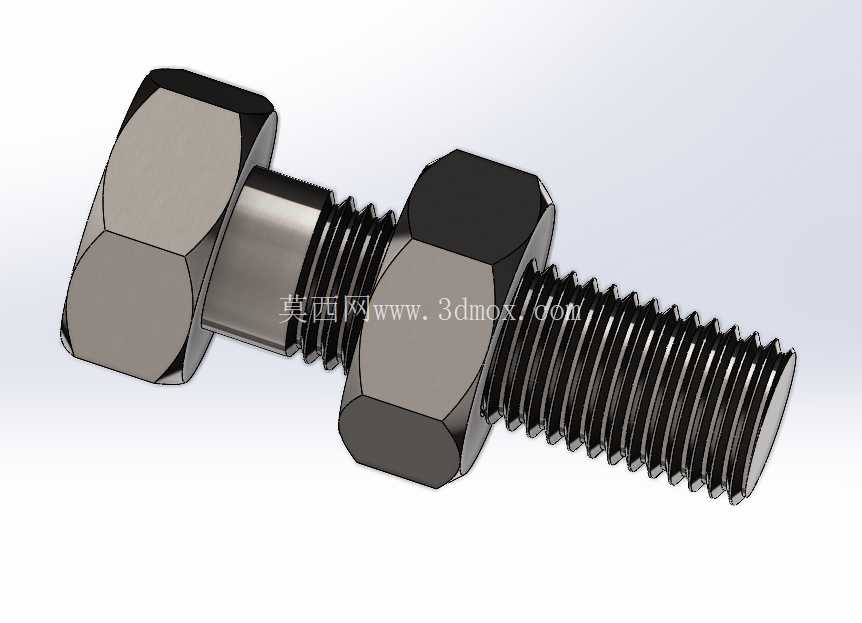

符合ISO标准的M12六角螺母螺栓组合结构

在通用机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，小到民用家电的壳体拼接，大到重型工程机械的结构件锁固，都离不开标准化的螺栓螺母配合结构。这套M12规格的六角螺母螺栓组件，完全遵循通用机械领域的ISO标准完成全参数化建模，不管是做设备的整机装配干涉校验、连接结构的力学仿真前置建模，还是做装配工艺的可视化演示文档，都能直接调用，不需要再从零开始核对标准参数绘制基础零件。

从实际工程应用的角度看，M12规格的螺纹连接件常被用在中小型设备的机架拼接、传动部件的端盖锁固、工装夹具的定位装夹等场景，这类场景对连接件的互换性要求极高，一旦零件参数不符合通用标准，现场装配时就会出现螺纹滑牙、对边尺寸不匹配无法拧动、预紧力达不到设计要求等问题。这套模型在建模阶段就严格卡准了标准参数：螺栓的六角头部对边尺寸、螺纹大径中径小径公差、螺杆光杆段的同轴度，螺母的六角对边厚度、内螺纹的啮合长度，都完全贴合通用标准要求，导入装配环境后不需要额外调整参数，就能和对应规格的安装孔、垫片等标准件完成配合约束。

设计思路上没有做多余的异形结构，完全沿用工业领域应用最久的外六角结构形式——这种结构的优势非常明确，不管是用普通的开口扳手、套筒扳手，还是自动化装配线上的定扭扳手，都能找到稳定的施力面，不会因为头部结构特殊需要定制专用工装。螺栓的螺纹段长度做了合理预留，既可以满足不同厚度连接件的锁固需求，不会因为螺纹过短导致啮合齿数不足出现连接失效，也不会因为螺纹过长导致螺杆伸出螺母过多占用额外安装空间，在紧凑的设备内部装配时，能有效避免和周边的管线、运动部件发生干涉。

从安装边界来看，这套组件适配的安装通孔直径推荐在13mm到13.5mm之间，锁固时螺栓六角头部和被连接件表面的最小避让空间需要满足19mm的对边扳手操作空间，螺母侧同理；如果搭配标准平垫使用，需要额外预留垫片外径24mm的接触面空间，避免垫片压到被连接件的倒角或者台阶面导致预紧力偏斜。模型里的螺栓和螺母都做了独立的零件配置，既可以单独调用单个零件完成其他装配体的连接设计，也可以直接用组装完成的组件做整体的装配演示，螺纹部分做了精确的螺旋扫描特征，在做渲染或者运动仿真时，能真实模拟螺纹旋合的过程，不会出现螺纹齿形错位的穿模问题。

很多工程师在做整机设计时，往往会忽略标准紧固件的建模精度，随便拉一个圆柱体代替螺栓螺母，等到做干涉检查或者出工程图的时候，才发现预留的扳手空间不够、螺纹啮合长度不足，导致后期改图浪费大量时间。这套完全按标准构建的模型，能帮结构设计人员在选型阶段就准确核对安装边界，提前规避装配环节可能出现的干涉问题；对于做教学演示或者工艺可视化的从业者来说，精确的齿形结构和标准的外形尺寸，也能让演示内容更贴合工业实际，不会出现和现场实物不符的常识性错误。在做有限元分析的时候，这套模型的几何特征没有多余的碎面，网格划分时能有效减少畸形单元的产生，不管是做预紧力下的应力分析，还是交变载荷下的疲劳寿命仿真，都能直接导入使用，不需要花大量时间修复几何错误。
