深沟球轴承组件三维结构设计

在各类旋转类机械设备的传动系统中，深沟球轴承是应用覆盖范围最广的支承类零部件，从普通民用家电的电机转子支承，到工业生产线的输送机辊筒、机床主轴的辅助支承、减速机输入输出轴定位，再到农业机械、工程机械的旋转铰接部位，都能看到这类轴承的应用身影。它的核心作用是为旋转轴提供稳定的径向支承，同时可承受一定比例的轴向载荷，将轴运转过程中的摩擦阻力控制在极低水平，减少动力传递过程中的能量损耗，同时限制轴与安装基座之间的轴向与径向窜动量，保证轴上配套的齿轮、带轮、联轴器等传动部件始终处于精准的啮合、配合位置，避免因轴系偏移引发的传动异响、部件磨损加剧、设备精度失效等问题。

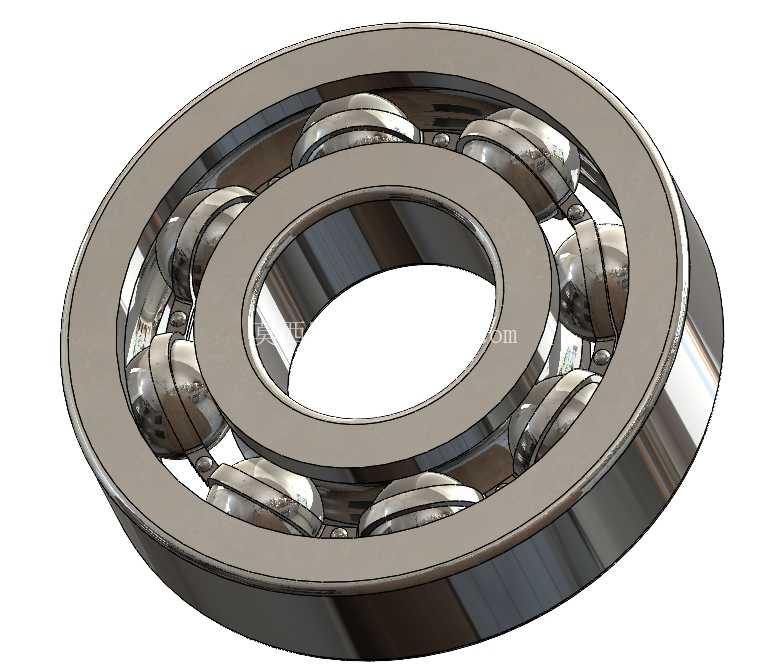

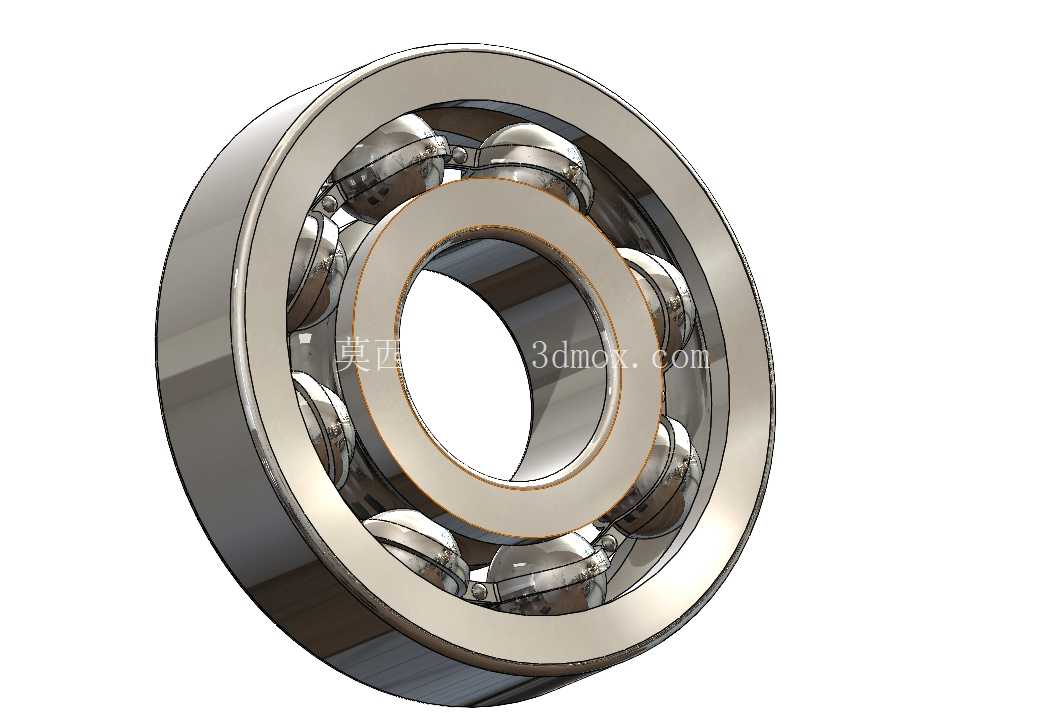

这套轴承组件的三维结构完全遵循ISO通用深沟球轴承的设计规范搭建，完整还原了内圈、外圈、滚动钢球、保持架四个核心组成部分的配合关系。内圈的内圆柱面为与轴配合的安装面，设计时严格控制内径的尺寸公差与圆柱度，保证与轴颈过盈配合时不会出现打滑跑圈的问题；内圈外侧的滚道为圆弧曲面，曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。外圈的外圆柱面为与轴承座孔配合的安装面，同样严格控制外径公差与圆柱度，外侧滚道与内圈滚道位置精准对应，形成供钢球循环滚动的闭合环形轨道。滚动钢球为等直径的高精度球体，沿滚道周向均匀排布，是承受径向与轴向载荷的核心传力部件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计时根据常用的载荷工况匹配对应参数，保证在常规工况下的使用寿命满足设计要求。保持架采用浪形冲压结构，将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运动，在轴承无载荷区引导钢球保持正确位置，改善轴承内部的载荷分布与润滑条件。

从安装边界来看，这类轴承的安装需要匹配对应公差等级的轴颈与轴承座孔，轴肩与座孔挡肩的高度需要严格控制，既要保证内圈、外圈安装后有可靠的轴向定位，又不能遮挡轴承的密封面或者影响拆卸工具的施力空间。安装时通常采用热装或者专用套筒压装的方式，避免直接敲击滚道或者钢球造成部件损伤。在三维建模过程中，各部件的配合间隙完全参照实际生产的公差要求设置，内圈与钢球、外圈与钢球之间保留合理的工作间隙，既可以补偿工作温度升高带来的热膨胀量，又能保证轴系的回转精度控制在允许范围内。保持架的兜孔尺寸略大于钢球直径，保证钢球在兜孔内可以自由转动，不会出现卡滞问题。

在实际设备选型过程中，这类深沟球轴承的选用需要结合轴的转速、承受的径向载荷大小、是否存在轴向载荷、工作环境温度、润滑条件等因素综合判断，比如高转速工况下需要选择精度等级更高、游隙更小的轴承，重载荷工况下需要选择钢球直径更大、数量更多的宽系列轴承，粉尘或者潮湿环境下需要选择带密封圈或者防尘盖的衍生型号。这套三维模型完整还原了轴承各部件的结构细节，既可以用于机械设计教学中的轴承结构演示，帮助初学者理解滚动轴承的工作原理与各部件作用，也可以直接导入到设备的整机装配模型中，用于轴系部件的装配干涉检查、安装位置校核、运动仿真分析，在虚拟装配阶段验证轴与轴承、轴承与轴承座的配合尺寸是否合理，提前发现设计中存在的尺寸干涉、定位不足等问题，减少后续实物试制过程中的改模成本，缩短设备的研发周期。在做有限元分析时，也可以基于这套模型对轴承的接触应力分布、载荷传递路径进行仿真计算，验证不同载荷工况下轴承的变形量与应力水平是否满足材料的许用应力要求，为轴承的选型与结构优化提供数据支撑。
