机械面板固定用滚花拇指螺钉结构设计

做设备结构设计的同行大多有过这类经历：设备外侧的检修面板、小型仪器的可拆卸盖板、工装夹具的可调限位挡片，这类需要频繁拆装、又不想额外搭配螺丝刀、内六角扳手这类工具的部位，选对紧固件能省掉后期运维的不少麻烦。这款拇指螺钉就是针对这类场景设计的手拧紧固件，和普通外六角、沉头螺钉的核心差异，就是完全不需要借助额外工具，靠操作人员的手指拧动就能完成锁紧与松脱，在小扭矩锁紧的工况下实用性极强。

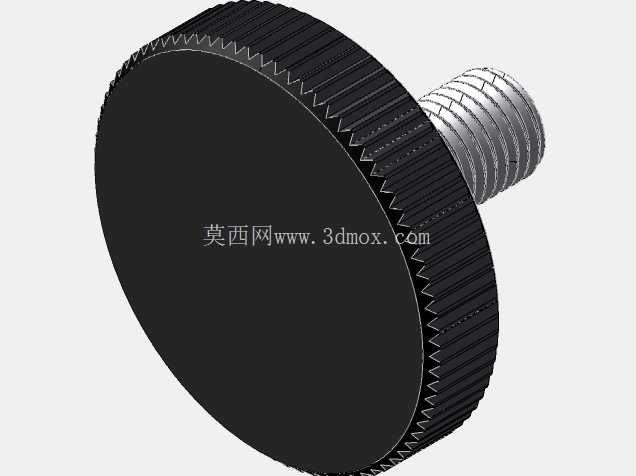

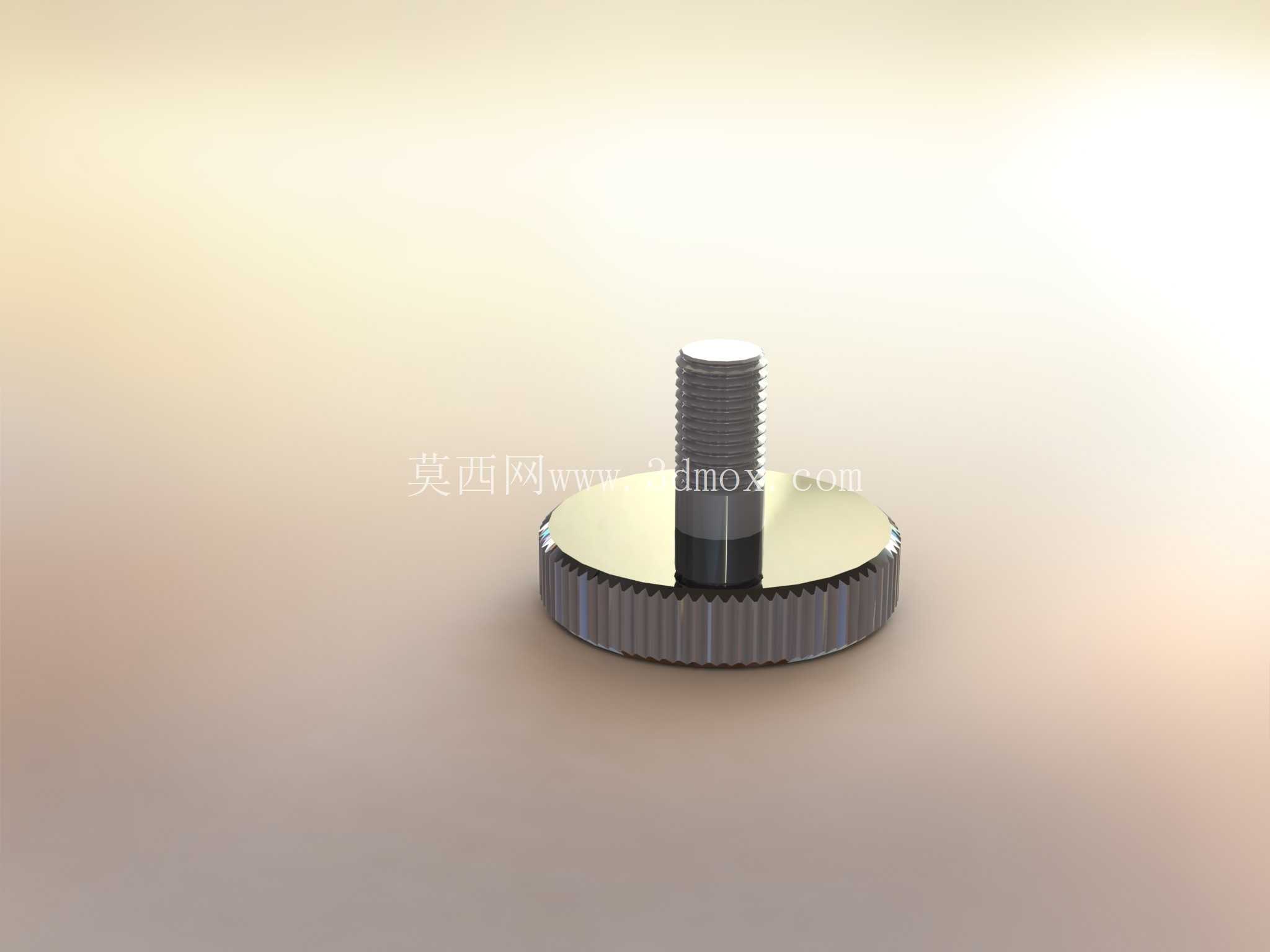

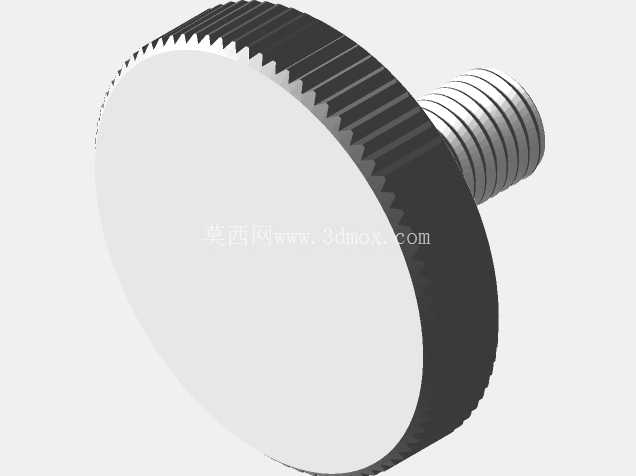

从结构设计逻辑来看，这款螺钉的头部采用了大直径薄型圆盘设计，和螺杆部分的直径比接近4:1，这个比例是经过实际操作验证的——头部直径太小的话，手指捏持的时候接触面积不足，拧动的时候发力困难，尤其是手上沾了少量切削液、防锈油的时候很容易打滑；头部直径做得过大又会超出安装面的边界，突出的部分容易勾挂管线、操作人员的工作服，甚至在设备转运过程中被磕碰导致螺纹变形。头部的圆周面做了全周滚花处理，滚花的齿距控制在0.8mm左右，齿深0.3mm，既不会因为齿太尖锐划伤操作人员的手指，又能提供足够的摩擦阻力，即便是戴薄型丁腈防护手套操作，也能顺畅拧动，不会出现打滑空转的情况。头部顶面做了微小的倒角处理，边缘没有锐边，避免安装和拆卸过程中割手。

螺杆部分采用标准公制粗牙螺纹，螺纹长度根据实际安装场景做了适配，螺纹收尾处做了退刀槽处理，避免螺纹拧到底的时候出现卡滞，也能保证螺钉锁紧之后，头部下端面能完全贴合被固定面板的表面，不会因为螺纹收尾的余高导致面板倾斜、锁紧不实。螺杆和头部的连接位置做了R角过渡，避免应力集中——很多小规格手拧螺钉容易在这个位置断裂，就是因为直角过渡的位置在承受侧向力的时候应力集中系数过高，设备运行过程中的振动很容易导致根部断裂，增加这个R角之后，能大幅提升螺钉的抗侧向载荷能力，即便被固定的面板有轻微的振动，也不容易出现断裂失效的问题。

实际应用场景里，这类拇指螺钉的适用范围非常广：小型检测设备的侧盖固定，不需要工具就能快速打开检修内部的传感器、线路板；工装夹具上的可调挡块，操作人员可以根据工件的尺寸快速调整挡块位置，不需要找扳手就能锁紧；自动化设备的安全防护门的快速锁紧，日常维护的时候不需要携带工具就能快速开门；甚至是一些民用设备、仪器的外壳固定，都能用到这类紧固件。安装的时候需要注意预留的安装边界：螺钉头部的直径要比面板上的过孔直径大2mm以上，保证锁紧的时候头部能完全压住面板，不会出现螺钉穿过过孔的情况；安装面的平面度要控制在0.1mm以内，如果安装面有明显的倾斜或者凹凸，会导致头部贴合不严，锁紧之后容易因为振动松脱。如果是用在有明显振动的设备上，可以在螺钉头部和面板之间增加一个薄型尼龙垫圈，既能增加摩擦力防止松脱，又能避免螺钉头部刮花面板的表面涂层。

从建模的角度来说，这类零件的建模重点在于滚花特征的处理和螺纹的标准化，很多新手建模的时候会把滚花的齿做得过深或者过密，不仅增加不必要的建模复杂度，实际加工的时候也很难达到设计的精度；还有的会忽略螺纹退刀槽和头部过渡R角，导致模型和实际加工出来的零件存在结构差异，后续做装配干涉检查的时候会出现误判。做装配设计的时候，要注意预留足够的手指操作空间，螺钉头部周围至少要留出15mm的操作空间，保证操作人员的手指能捏住头部顺利拧动，不要把螺钉布置在靠近立板、线槽的位置，避免操作的时候手指被周围的结构挡住，没法顺利发力。另外要注意这类螺钉的适用扭矩范围，因为是手拧操作，锁紧扭矩一般不超过1.2N·m，不适合用在需要大扭矩锁紧的承重连接部位，只能用于盖板、挡片、小型附件这类低载荷的固定场景，如果强行用在承重部位，很容易因为锁紧力不足导致连接松动，甚至出现零件脱落的安全隐患。

在做设备BOM选型的时候，这类拇指螺钉的材质一般选304不锈钢即可，常规工业环境下的防锈能力足够，不需要额外做表面处理，如果是用在有腐蚀性介质的环境，可以选择316不锈钢材质，表面做钝化处理提升抗腐蚀能力。需要注意的是，不要选择头部过薄的产品，头部厚度如果小于3mm，拧动的时候很容易因为发力不当导致头部变形，尤其是频繁拆装的场景下，头部变形之后会直接影响后续的使用。
