40英尺框架式散装水泥储运罐结构设计

做散货物流装备结构设计快十年，接触过的罐式储运设备不下百种，这套40英尺规格的水泥储运罐，是针对远洋散装水泥跨区域运输、公铁水多式联运场景做的适配设计，核心解决传统袋装水泥运输装卸效率低、货损率高、扬尘污染大的痛点。

从实际落地场景来看，这类罐主要服务于基建项目跨区域物资调配、海外工程建材出口、水泥生产企业成品长距离转运，适配标准集装箱吊具、平板运输车架、铁路集装箱平车以及港口集装箱堆场的堆垛要求，不需要额外定制专用工装就能完成全链路转运，这也是设计时优先卡准标准集装箱外边界尺寸的核心原因——完全匹配40英尺标准集装箱的外部安装边界，角件位置、整体外廓尺寸严格遵循ISO集装箱通用规范，现有港口、物流场站的所有通用集装箱装卸、堆存、固定设备都能直接适配，不需要做任何改造，能大幅降低物流环节的适配成本。

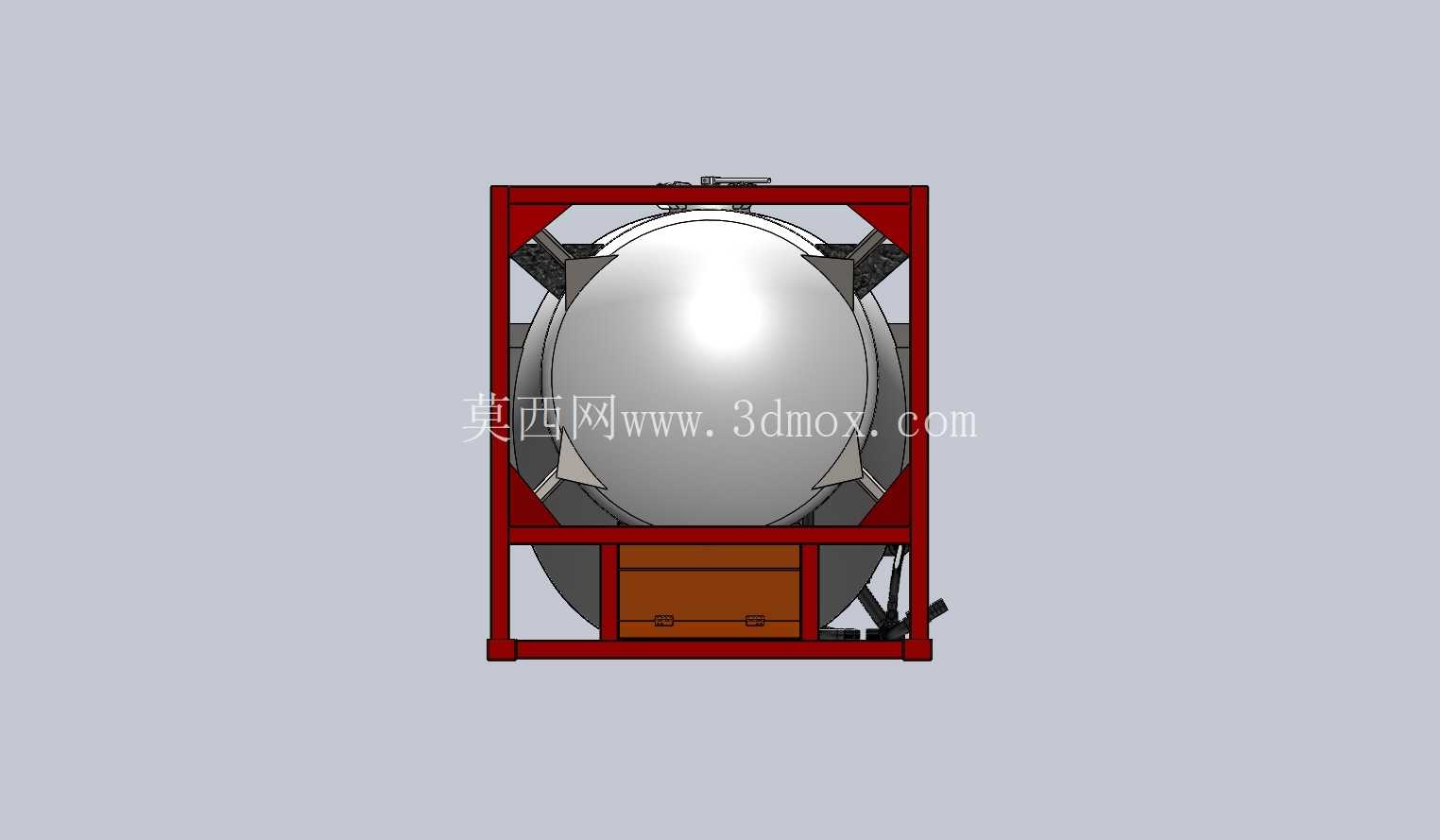

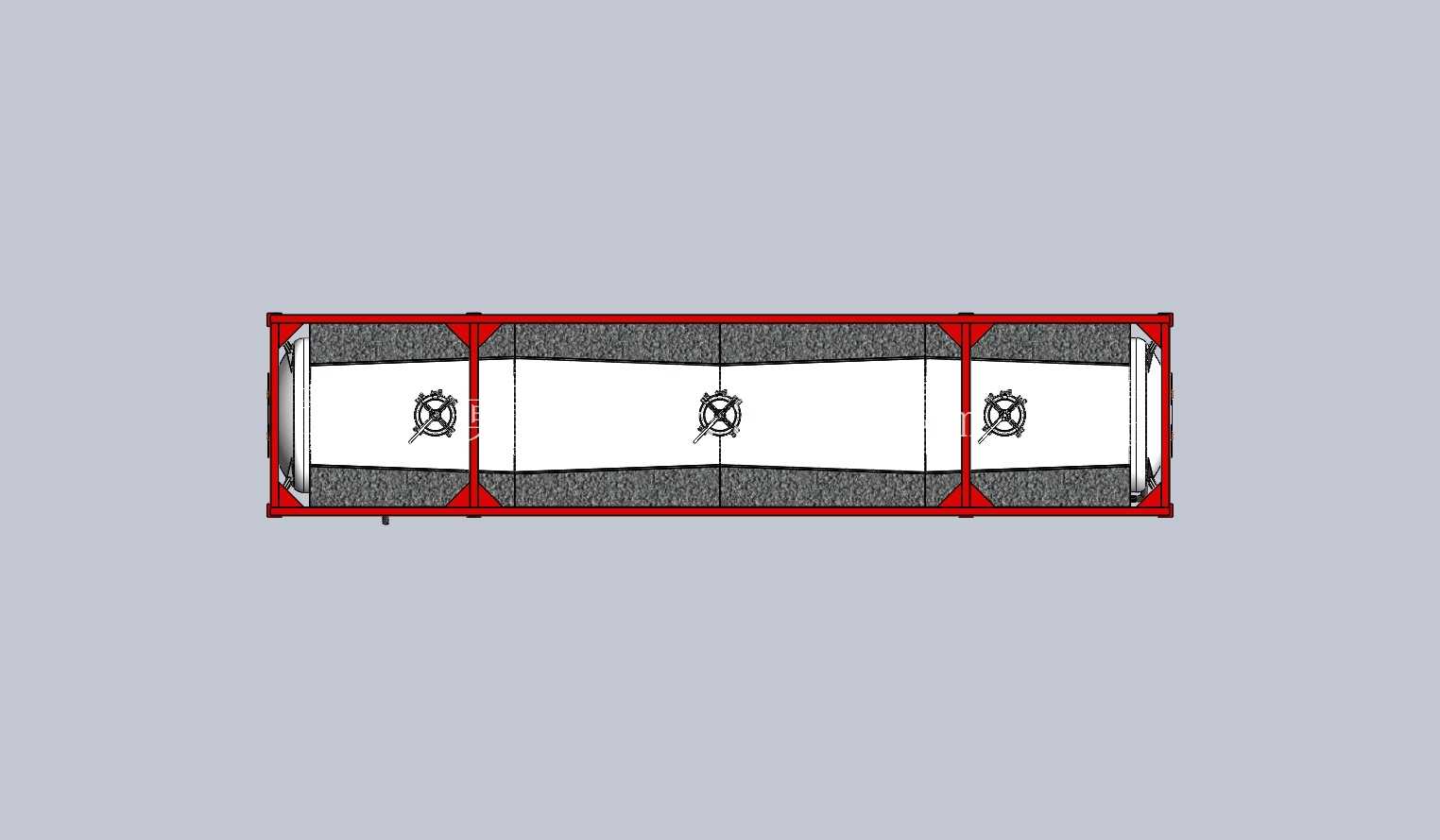

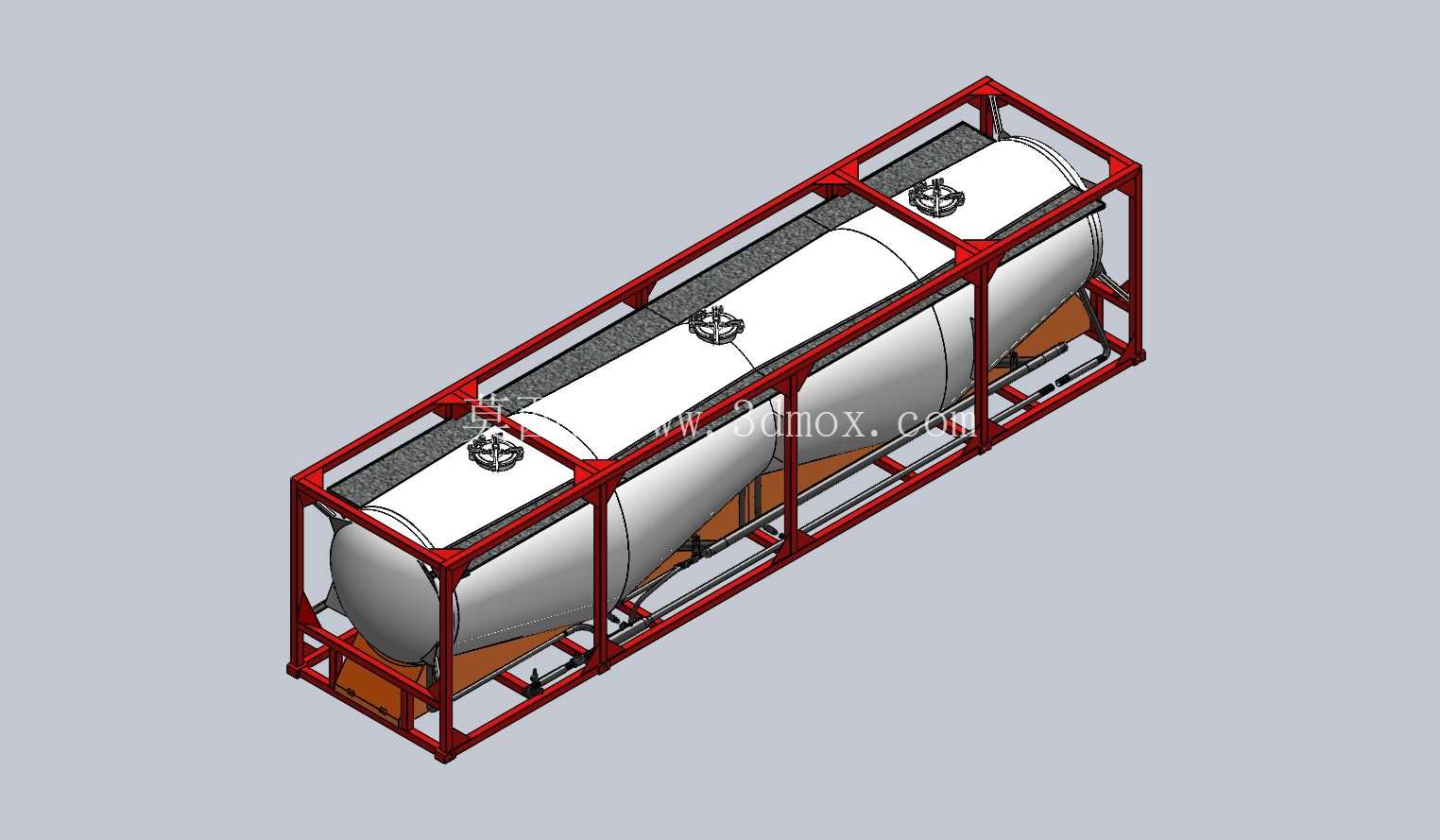

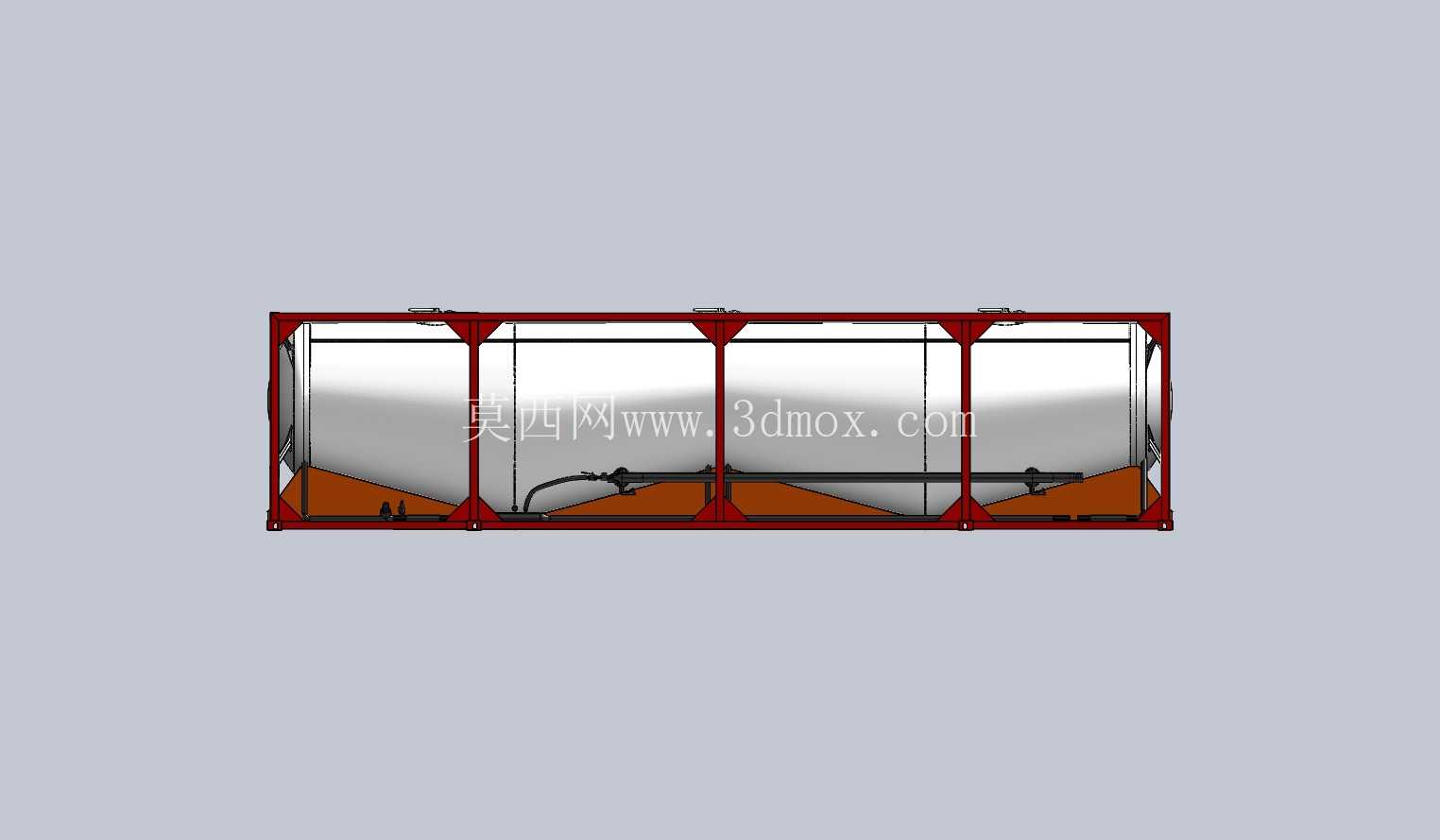

罐体本身采用卧式椭圆形封头承压结构，针对水泥这类粉状物料的安息角特性，罐体底部做了内嵌式斜槽流化结构设计，卸料时通过外接压缩空气使罐内水泥流态化，能实现无残留自卸，不需要人工进入罐内清料，既降低作业人员的劳动强度，也避免清料过程中的扬尘职业健康风险。外部框架采用高强度矩形钢管焊接成型，框架与罐体之间通过弧形鞍座做刚性连接，鞍座与罐壁接触位置加装橡胶缓冲垫，既能缓冲运输过程中的颠簸冲击，也能避免焊接应力直接作用在罐壁上造成罐体变形，框架八个角位置配置标准集装箱角件，所有角件的开孔尺寸、位置公差完全符合通用集装箱的吊装、锁固要求，堆垛时能承受上层满载集装箱的额定载荷，满足港口多层堆存的强度要求。

设计过程中最先锁定的是外部安装边界，毕竟多式联运的核心是通用适配，外廓尺寸严格卡40英尺集装箱的标准限值，长度、宽度、高度完全匹配现有集装箱运输的所有限界要求，不管是公路运输的限高限宽、铁路运输的机车车辆限界，还是集装箱船的箱位尺寸，都能完全适配，不会出现超界无法运输的问题。罐体容积是根据散装水泥的堆积密度做的匹配设计，额定装载量刚好对应40英尺集装箱的公路、铁路额定载重上限，不会出现超载或者运力浪费的情况。罐体底部的卸料口位置做了下沉式设计，刚好嵌入框架底部的预留空间，不会超出框架下平面，运输过程中不会被路面障碍物磕碰，同时预留了快装接头接口，能快速对接不同规格的卸料软管，适配不同工地的卸料设备接口。

框架侧面预留了爬梯和操作平台的安装位，顶部设置了带护栏的人孔操作区，方便人员开盖检查、维护流化装置，人孔采用快开式压紧结构，密封件采用耐磨橡胶材质，既能保证罐内的密封性，避免水泥受潮结块，也能快速开合提升作业效率。罐体底部的附属件安装仓做了集成化设计，将流化管路接口、卸料阀、安全泄压阀都集成在框架端部的防护仓内，外部带可开启的防护门，运输过程中关闭防护门能避免阀门被飞溅物磕碰损坏，作业时打开防护门就能直接操作，不需要额外拆卸防护结构。

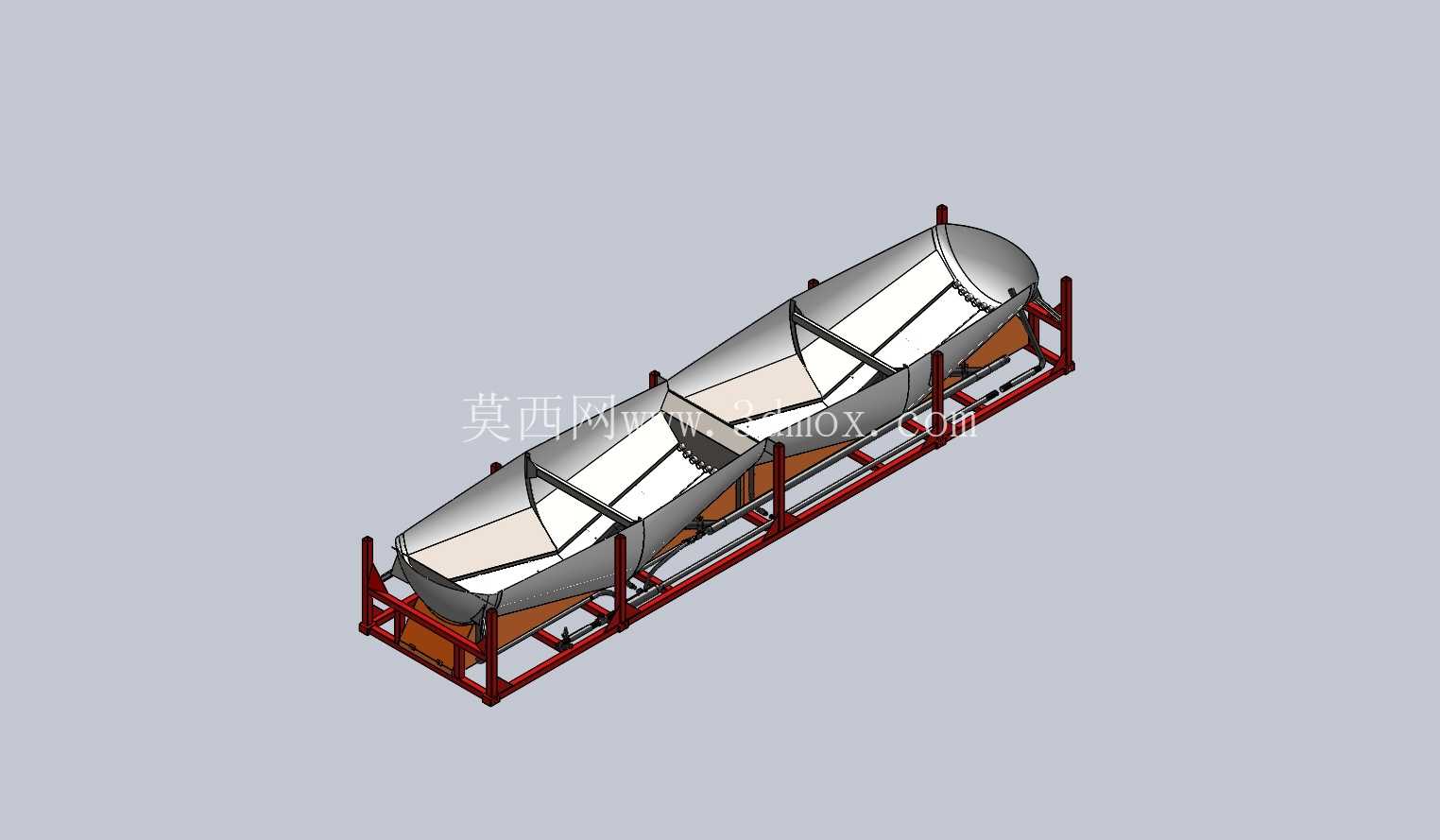

从结构受力角度来说，设计时做了全工况的受力仿真，包含公路运输的颠簸冲击、铁路编组的纵向冲击、港口吊装的动载、堆垛的静载以及船舶运输的横摇纵摇载荷，框架的管材壁厚、鞍座的焊接位置、角件的连接强度都做了对应的冗余设计，避免长期使用过程中出现焊缝开裂、框架变形的问题。罐体内部做了局部加强筋设计，对应鞍座的支撑位置、人孔开孔位置、卸料口开孔位置都做了补强，避免应力集中造成罐体开裂，内部的流化槽角度经过反复验算，刚好匹配水泥的自然安息角，能保证卸料时罐内物料能完全滑向卸料口，不会出现积料残留的问题。

很多刚接触这类设备的设计人员容易忽略的是运输过程中的物料晃动问题，散装水泥在运输过程中会随着车辆加减速、船舶摇晃产生纵向和横向的冲击力，设计时在罐体内部设置了多道防冲板，防冲板上开有均匀的过料孔，既能减缓物料的晃动冲击，也不会影响卸料时物料的流动，避免运输过程中物料晃动造成车辆重心偏移引发的安全风险。另外罐体顶部设置了呼吸阀，能在装料、卸料以及温度变化时自动平衡罐内外压力，避免罐内出现正压超压或者负压吸瘪的情况，保证罐体的结构安全。

这套结构的三维建模过程中，所有配合面都做了公差匹配，框架的焊接件预留了合理的焊接收缩余量，角件的安装位置做了基准约束，能直接导出工程图用于生产下料，不需要后续做大量的尺寸调整，对于做罐式集装箱设计、散装物流装备开发的从业者来说，能直接作为基础方案参考，根据不同的物料特性调整罐体内部结构、更换对应的密封件材质就能适配不同粉状物料的储运需求。
