方形顶板重载万向脚轮结构设计

这款重载万向脚轮的设计，最初是针对车间重型周转工装、物流转运台车、中小型设备移动工位的实际需求展开的，在做结构方案之前，先梳理了这类场景下的核心痛点：普通轻型脚轮在承受偏载、频繁转向时容易出现支架变形、转盘卡滞、轮面脱胶的问题，尤其是在车间环氧地坪、硬化水泥地面上长期使用时，轮体磨损不均会直接导致推行阻力陡增，甚至出现转向卡死引发的安全隐患。

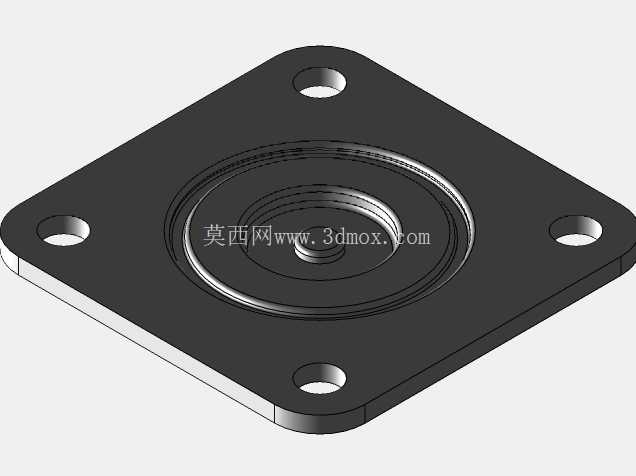

从安装边界来看，这款脚轮采用方形法兰顶板作为安装接口，四个安装孔对称分布在顶板四角，孔位间距匹配行业通用的重载脚轮安装尺寸，安装时不需要额外改制设备底板，直接通过螺栓紧固即可完成装配，顶板与设备安装面完全贴合，能避免局部应力集中导致的顶板变形。顶板下方的回转支撑结构采用了双层滚道的转盘设计，不同于普通轻型脚轮的单排钢珠结构，这种结构能同时承受垂直方向的正压力与水平方向的转向剪切力，即使在脚轮承受偏载、设备斜向推行时，转盘也能保持顺畅转动，不会出现钢珠脱出、转盘卡滞的问题。

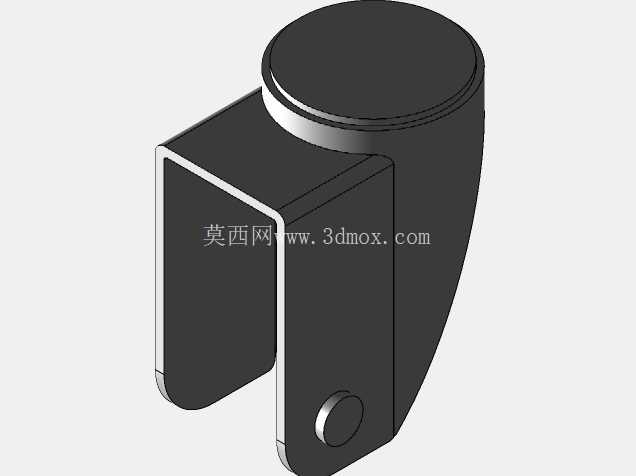

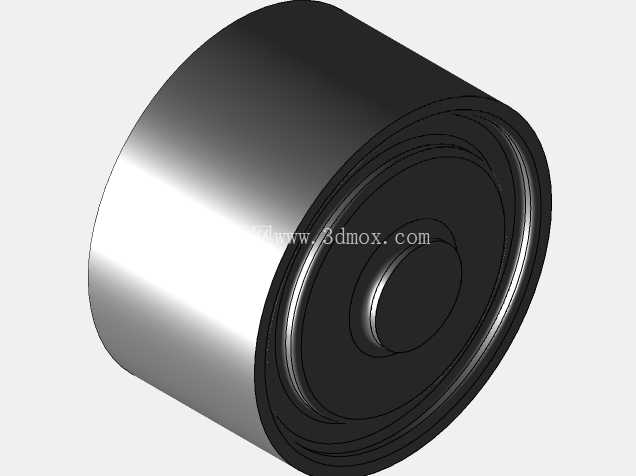

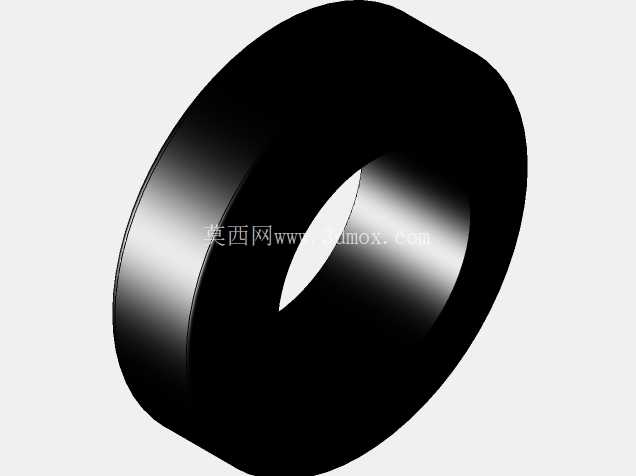

支架部分采用了一体折弯成型的加厚钢板结构，轮叉的两侧板平行度控制在较高精度范围内，轮轴穿过两侧板的同轴度公差经过严格校核，确保轮体转动时不会出现偏磨。轮轴与支架之间采用过盈配合加防松铆接的固定方式，避免长期受震动后轮轴松脱。轮体选用硬质耐磨的尼龙复合材质，这种材质的邵氏硬度适配车间常见的硬化地面，既不会像软质橡胶轮那样在重载下出现过大的滚动变形，也不会像全金属轮那样刮伤地坪表面，轮面采用微弧面设计，与地面的接触面积控制在合理范围，既能保证足够的承载接触面积降低单位面积压强，也能减少转向时的摩擦阻力。

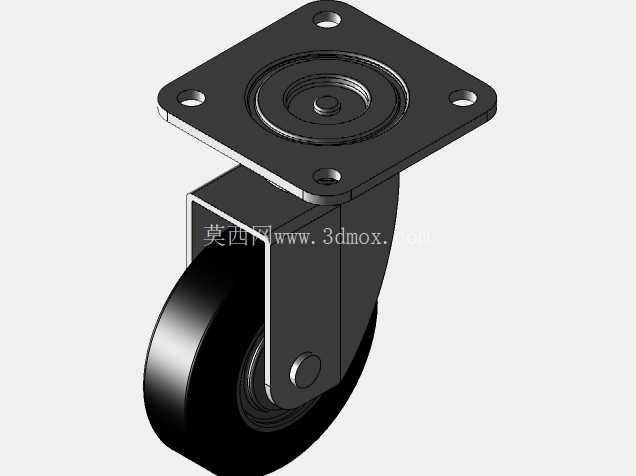

在实际应用场景中，这类脚轮通常四个为一组配套使用，单轮的承载能力覆盖500-800kg的区间，完全满足中小型加工设备移位、重型工具柜移动、焊接工装台转运的需求。转向结构的阻尼经过调校，既不会因为阻尼过小导致设备推行时出现方向摆振，也不会因为阻尼过大增加转向操作的力度。在做三维建模的时候，特意对回转转盘的内部钢珠排布、支架折弯处的圆角应力集中区域做了细节还原，每个安装孔的倒角、轮轴端部的铆接结构、轮体内部的轴承安装位都按照实际加工尺寸建模，方便结构工程师在做整机设备设计时直接调用，不需要再二次核对安装干涉问题。

考虑到实际使用中可能遇到的地面杂物、铁屑飞溅的情况，转盘的缝隙处设计了简易的防尘结构，能减少硬质颗粒进入滚道造成的磨损，延长脚轮的实际使用寿命。轮体与支架之间预留了足够的转动间隙，即使轮面缠绕少量切削屑、包装带，也不会直接卡死轮体转动。从安装尺寸的适配性来说，这款脚轮的总高度、顶板厚度、轮径尺寸都经过优化，在保证承载能力的前提下尽可能降低了整体安装高度，能降低设备整体重心，提升移动过程中的稳定性，避免设备移位时因为重心过高出现侧翻风险。

在建模过程中，所有配合面的公差都按照机械加工的常规公差带设置，比如顶板安装孔的直径公差、转盘的配合间隙、轮轴与轴承的配合公差，都符合通用机械零部件的加工要求，导出的模型可以直接用于装配干涉检查、安装孔位匹配、运动仿真验证，不需要设计师再重新绘制基础结构。不同于市面上很多简化的脚轮模型，这个模型还原了实际产品的所有结构细节，包括支架表面的喷塑层厚度预留、转盘的密封边结构、轮面的脱模斜度，能直接用于生产前的结构评审，也能作为标准件导入到各类设备的总装配体中，减少重复建模的工作量。
