5英寸重型刚性定向平板支架脚轮结构

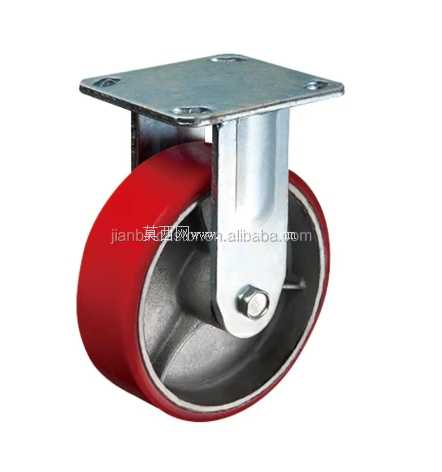

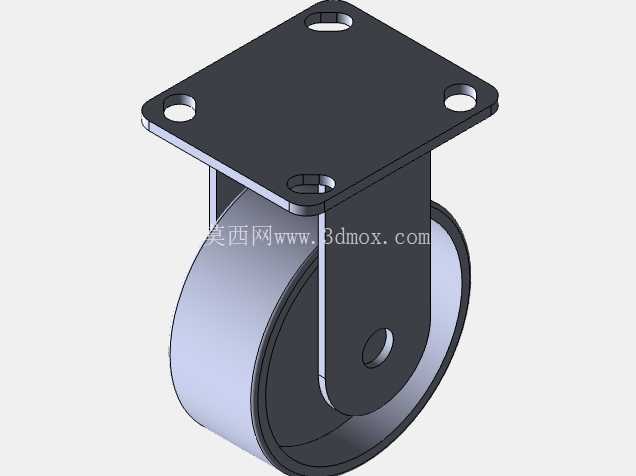

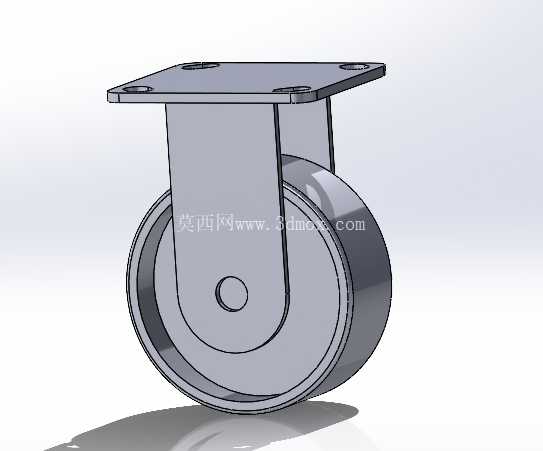

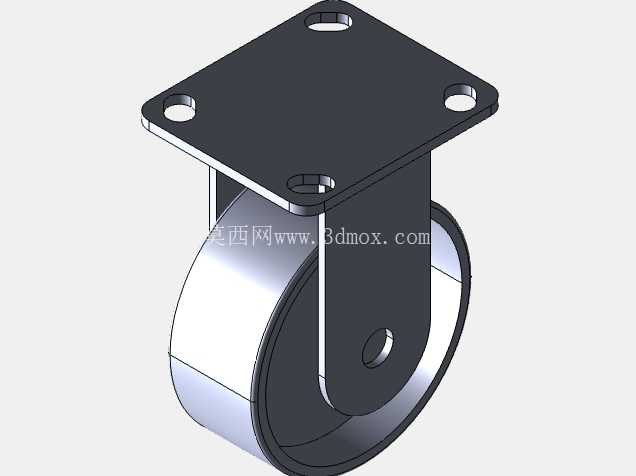

　　在仓储物流重型货架、大型工业设备固定工位、车间重型工装转运台、生产线旁固定式料架的底部支撑场景中，这类5英寸规格的刚性定向脚轮是应用频次极高的支撑移动部件，和万向脚轮搭配使用时，既可以保证设备推移过程中的直线行进稳定性，也能避免全万向轮配置下容易出现的方向跑偏、推移费力问题。从结构设计来看，这款脚轮采用一体式冲压成型的刚性支架，顶部为方形平板安装座，四个角位预留了螺栓过孔，安装时可以直接通过螺栓与设备底部的安装梁锁紧固定，不需要额外加工复杂的连接结构，适配市面上多数重型设备的底部安装接口，安装座下方的支架侧板为对称式双支撑结构，轮轴穿过两侧支架与滚轮中心孔位，配合轴套减少滚轮转动时的摩擦阻力，支架没有设置转向回转结构，因此滚轮的行进方向始终与安装座的边保持平行，只能沿固定直线方向滚动，这种设计的优势在于承重能力远高于同尺寸的万向脚轮，不存在转向结构的间隙磨损问题，长期重载使用下不会出现支架晃动、转向卡顿的故障。

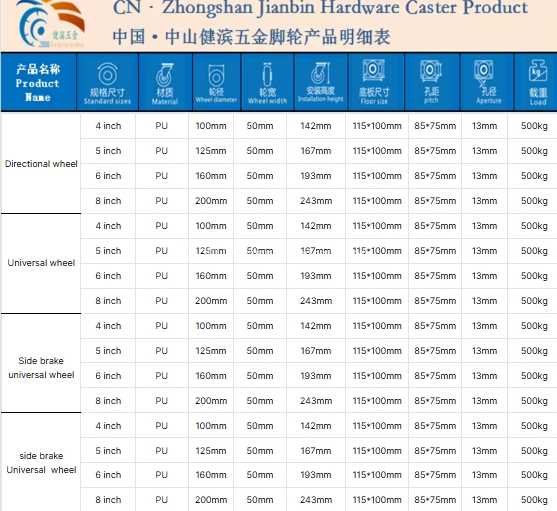

　　滚轮部分采用宽幅轮面设计，轮体材质为高硬度耐磨工程材料，接触地面时的单位面积压强更小，在环氧地坪、水泥地面、钢板地面上滚动时都不会留下明显压痕，轮面与轮毂为同轴一体式结构，中心的轴孔与轮轴采用间隙配合，保证转动顺畅无卡滞，轮缘位置做了小圆角过渡，推移经过地面接缝、小高度障碍物时不会出现硬磕碰导致的轮体崩边问题。做三维建模时，需要重点关注几个核心尺寸边界：顶部安装平板的孔位中心距要匹配通用重型设备的安装梁孔位标准，支架的总高度要保证设备安装后底部与地面留有足够的安全间隙，避免推移过程中设备底部剐蹭地面凸起；滚轮的直径直接决定了脚轮的越障能力，5英寸的轮径可以轻松跨过车间常见的3mm以内地面接缝、电缆线槽盖板台阶，不会出现推移卡滞；轮面宽度要结合额定承重计算，保证单位轮面载荷在材料允许的承压范围内，避免长期重载下轮体出现压溃变形。

　　实际选型搭配时，通常会在设备的两个对角位置安装这类刚性定向脚轮，另外两个对角安装带刹车的万向脚轮，直线推移时定向轮起到导向作用，需要转向时通过万向轮调整方向，停靠时踩下万向轮的刹车即可固定设备位置，这种配置方案在重型工具柜、固定式焊接工装台、大型电气柜移动底座、车间重型物料周转车上的应用非常成熟。建模过程中要注意支架的折弯圆角处理，避免应力集中导致重载下支架折弯处开裂，轮轴与支架的连接位置要做加强翻边结构，提升支架侧板的抗变形能力，安装座的螺栓过孔要预留足够的装配间隙，抵消现场安装时的孔位加工误差，不需要额外做高精度的孔位配合，降低现场安装的难度。

　　这类刚性脚轮没有转向结构，日常维护成本极低，只需要定期清理轮面缠绕的杂物、检查轮轴的润滑情况即可，不需要像万向脚轮那样定期检查转向轴承的磨损情况，非常适合使用频率高、重载工况多、不需要频繁转向移动的工业设备场景。
