方形顶板重载万向脚轮结构设计

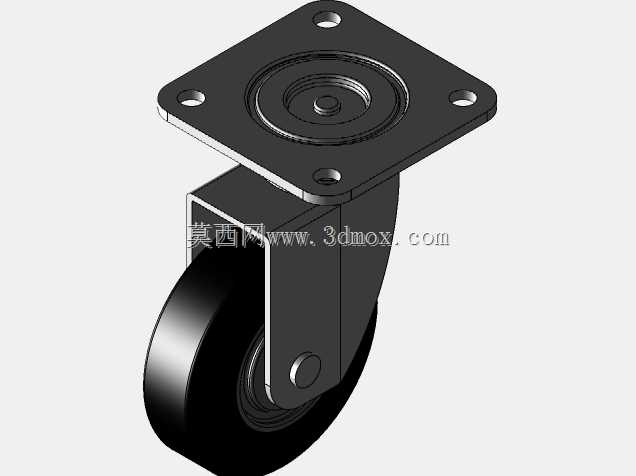

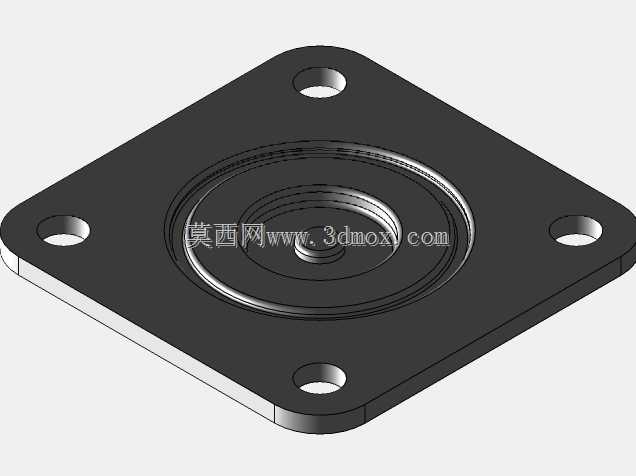

　　这款方形安装顶板的万向脚轮，是工业移动支撑场景里应用极广的基础部件，日常在车间周转料架、中小型设备移动底座、商用展具移动支架、仓储拣货车等场景中都能见到它的身影，核心作用是为承载对象提供可360度自由转向的移动支撑能力，降低设备或载具移位时的操作推力，同时保证转向过程的顺滑无卡滞。从结构设计逻辑来看，这款脚轮采用了分体式承载布局，顶部的方形法兰安装板是核心承载基准，板体上预留的四个沉头安装孔呈矩形对称分布，孔位间距匹配行业通用的安装孔距标准，安装时可直接通过螺栓将顶板与设备底部的安装面刚性锁合，沉头结构能保证螺栓头完全沉入板体平面，不会出现凸起干涉安装贴合度的问题。顶板下方集成了平面推力回转副结构，内部采用滚动轴承作为回转支撑核心，

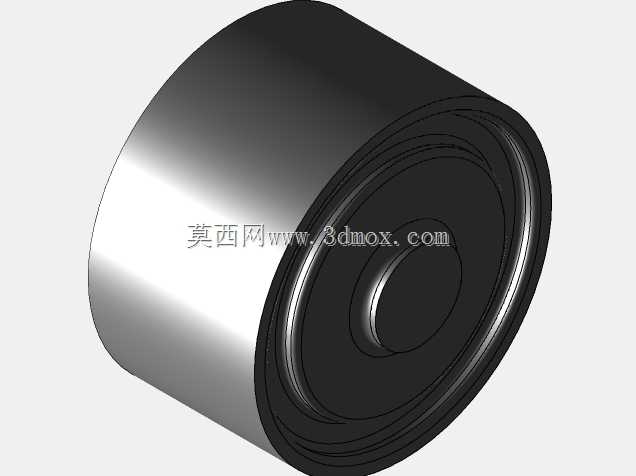

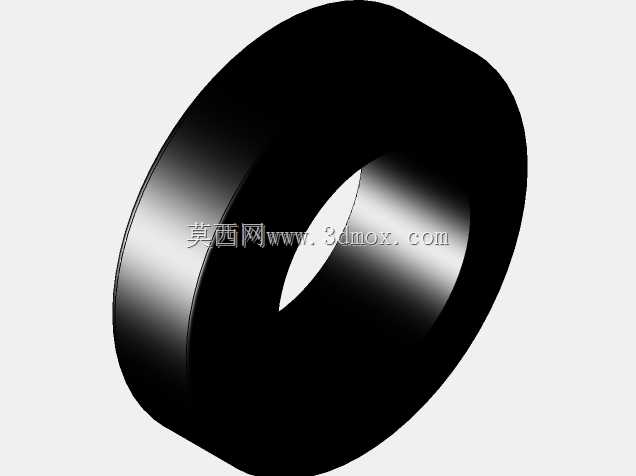

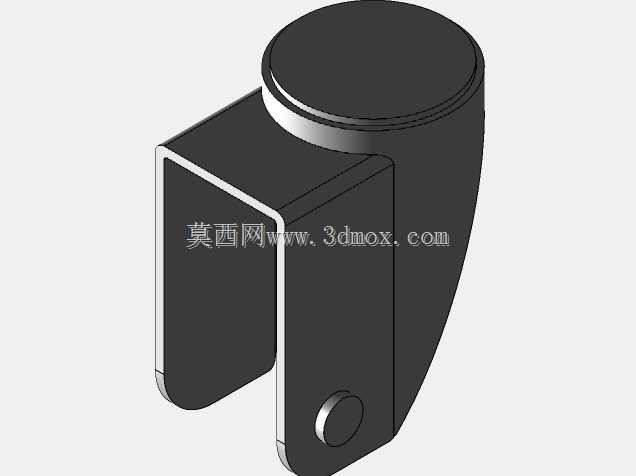

　　相比传统的滚珠铆接回转结构，这种轴承式回转结构能承受更大的径向与轴向复合载荷，转向时的摩擦阻力更小，即使在满载状态下也能轻松调整行进方向，不会出现转向卡顿、偏摆的问题。回转支架部分采用了加厚钢板冲压成型的U型叉架结构，叉架两侧的同轴孔位用于安装滚轮的轮轴，轮轴与叉架之间采用过盈配合加铆接固定的方式，避免轮轴在长期受载后出现松脱窜动；滚轮部分采用了高硬度耐磨轮面材质，轮面做了微弧面设计，这种弧面轮缘能有效降低滚轮与地面的接触压强，在环氧地坪、水泥地面、瓷砖地面等常见工业商用地面上滚动时，不会出现轮面啃咬地面、留下压痕的问题，同时轮芯部分集成了深沟球轴承，滚轮绕轮轴转动时的阻力极低，推行过程中不会出现滚轮拖滞、异响的情况。

　　在安装边界的设计上，这款脚轮的顶板厚度、回转半径、整体安装高度都做了标准化适配，安装时需要注意预留足够的回转避让空间，也就是以顶板中心为圆心，脚轮最大外轮廓的回转半径范围内不能有设备底部的凸起结构，否则转向时会出现支架与设备本体碰撞干涉的问题；同时安装面需要保证足够的平面度，四个安装点的高度差不能超过0.5mm，避免顶板安装后出现强制变形，导致内部回转轴承受偏载，缩短使用寿命。从实际选型适配的角度来说，这类万向脚轮通常会和同规格的定向脚轮搭配使用，常见的搭配方案是两个定向轮加两个万向轮，或者两个万向轮加两个带刹车功能的万向轮，具体搭配方式根据载具的转向需求、驻车需求来确定；在承载能力匹配上，单轮的额定载荷需要乘以0.7的安全系数后，

　　再匹配载具的总重量，避免长期超载使用导致轮架变形、轴承损坏。这款脚轮的结构设计充分考虑了工业场景下的耐用性需求，所有金属部件都做了表面防锈处理，轮架的焊接位置做了应力释放处理，避免长期受载后出现焊缝开裂的问题；滚轮的材质配方兼顾了耐磨性与静音性，在室内场景使用时，推行过程的噪音能控制在较低水平，不会对作业环境造成噪音干扰。在三维建模过程中，这类脚轮的建模重点在于回转副的配合间隙模拟，顶板与回转支架之间需要预留合理的转动间隙，既不能间隙过大导致转向时出现晃量，也不能间隙过小导致转动卡滞；滚轮与叉架之间的间隙也需要控制在合理范围，保证滚轮转动时不会与叉架侧壁发生摩擦。很多新手建模时容易忽略安装孔的沉头深度、轮轴的同轴度公差，实际生产中这些细节会直接影响脚轮的装配效率和使用性能，比如沉头深度不够会导致螺栓头突出，安装时顶板无法与设备底面完全贴合，长期使用会出现顶板变形；轮轴同轴度超差会导致滚轮转动时出现偏摆，加快轮面的不均匀磨损。
