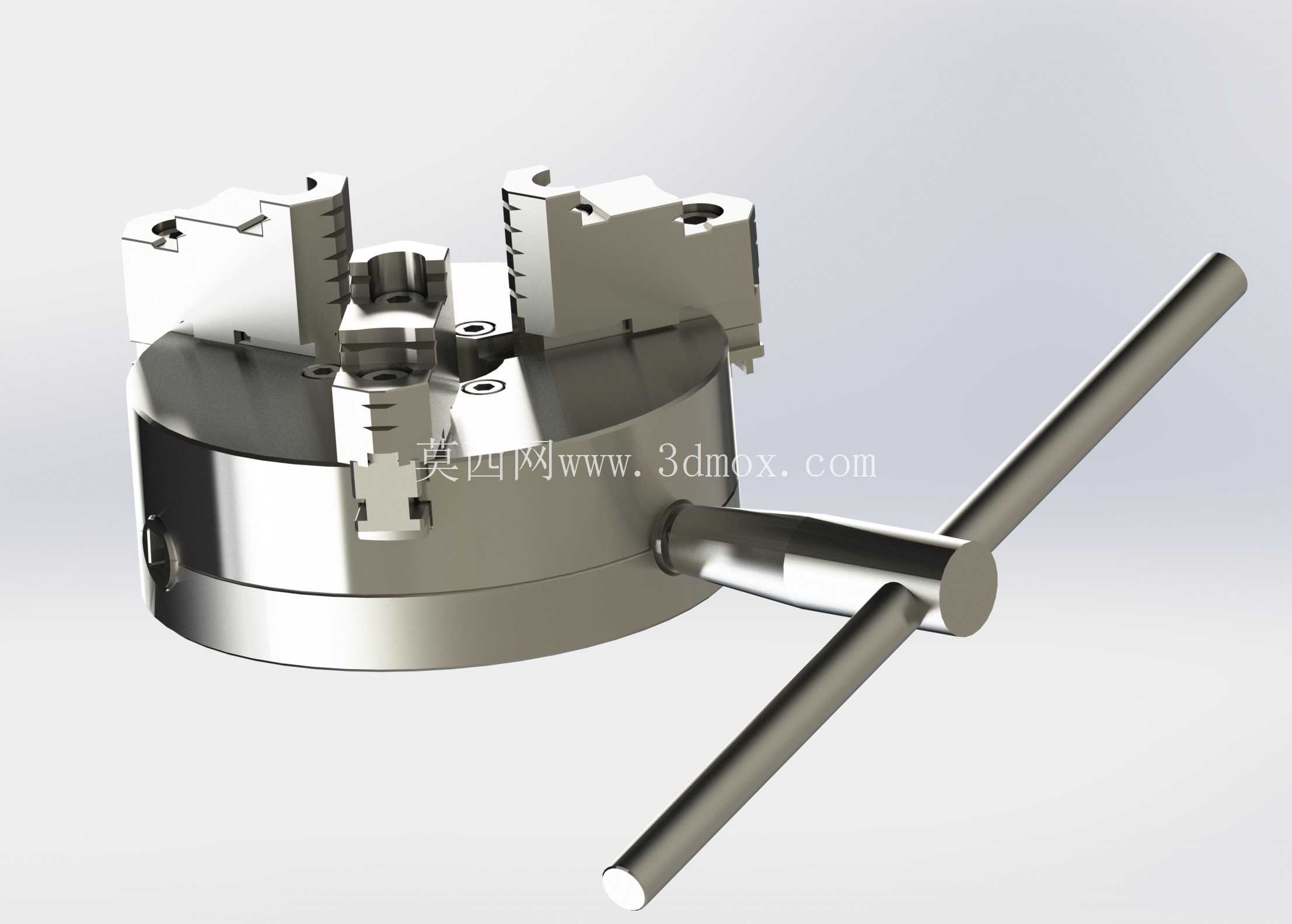

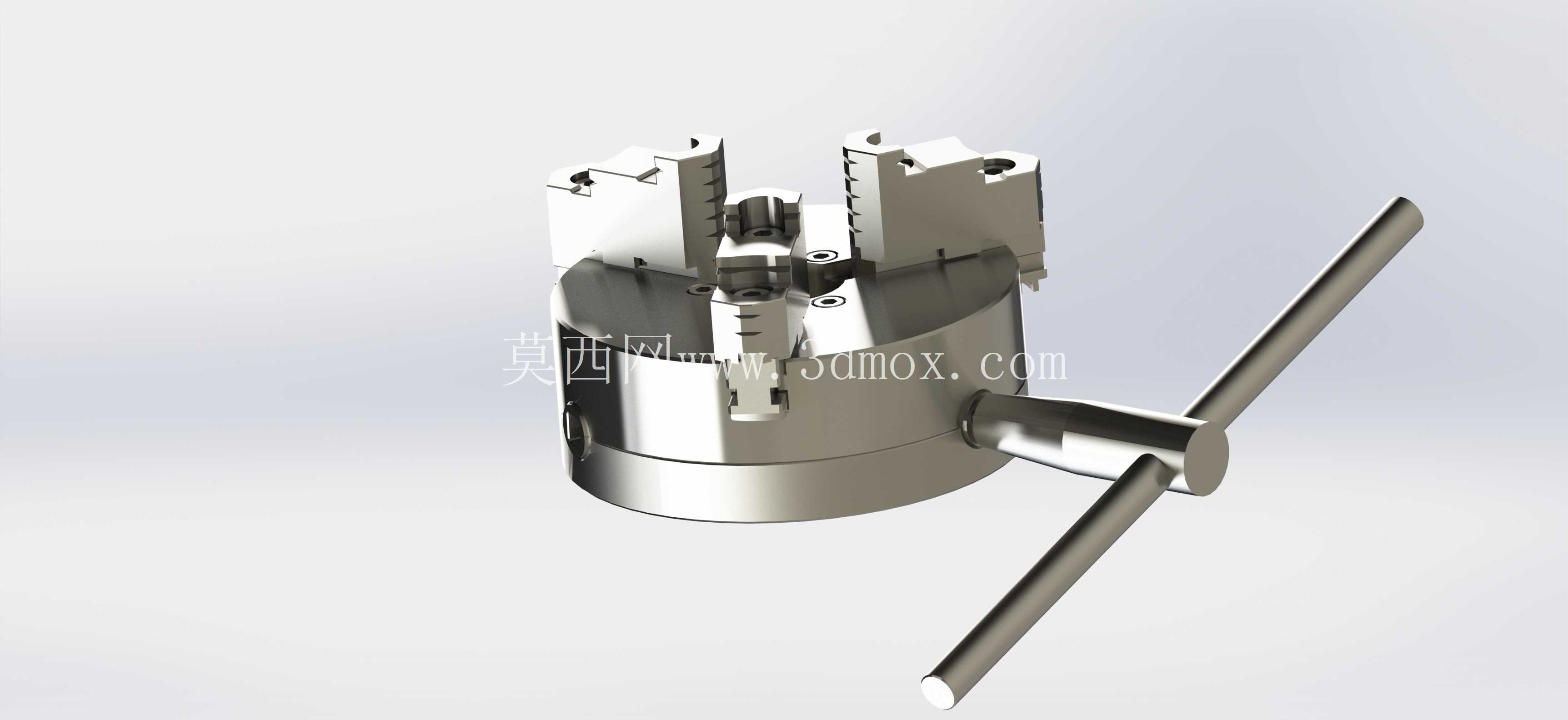

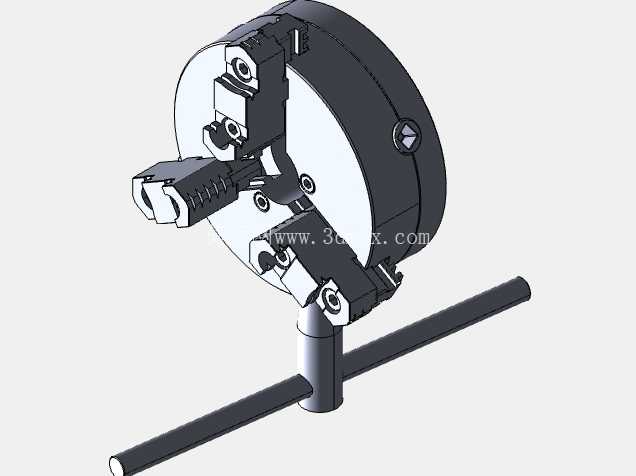

普通车床用三爪硬爪手动卡盘结构

在普通车床的日常加工作业中，工件装夹的同轴度、夹紧可靠性直接决定了回转类零件的加工精度与生产安全性，这款三爪涡旋卡盘正是针对普通车床通用装夹需求设计的核心工装部件。从实际应用场景来看，这类卡盘广泛适配普通卧式车床的主轴端装夹需求，可完成轴类、盘类、套类等多种回转毛坯的装夹定位，无论是小批量维修车间的零散件加工，还是常规五金加工产线的批量零件车削，都能依靠稳定的夹紧性能满足加工要求，避免加工过程中工件打滑、偏移引发的崩刀、尺寸超差问题。

从功能特性上看，该卡盘采用手动涡旋式夹紧机构，三个卡爪通过盘体内的平面涡旋螺纹实现同步径向移动，装夹时无需逐个调整卡爪位置，转动配套的卡盘扳手即可实现三爪同步进给，自动完成工件的中心定位，相比四爪单动卡盘大幅缩短了装夹找正的辅助时间，适配规则截面回转工件的快速装夹需求。卡爪采用硬爪设计，爪部经过淬硬处理，具备较高的硬度与耐磨性能，可直接夹持未加工的毛坯外圆或内孔，重复装夹的磨损量小，长期使用仍能保持稳定的夹持精度，针对钢件、铸铁件等常规金属材质的毛坯装夹场景，硬爪的抗挤压、抗咬合性能更适配粗加工阶段的大切削力装夹需求。

设计过程中，首先需要匹配普通车床主轴的安装接口，这款卡盘采用螺纹安装形式，安装直径设定为155毫米，可直接适配对应规格的车床主轴端连接螺纹，安装时无需额外配置过渡连接盘，降低了安装适配的复杂度，安装端面与主轴端面的贴合精度控制在0.01毫米以内，保证卡盘安装后的径向跳动与端面跳动满足车床加工的精度要求。卡盘的最大夹紧能力设定为45毫米，即三爪闭合后可稳定夹持的最大工件直径为45毫米，这个参数是结合普通车床针对中小型零件的加工范围设定的，既覆盖了常规轴类、盘类零件的装夹尺寸需求，也控制了卡盘自身的体积与重量，避免卡盘过重增加主轴的负载，影响主轴的回转精度与轴承使用寿命。

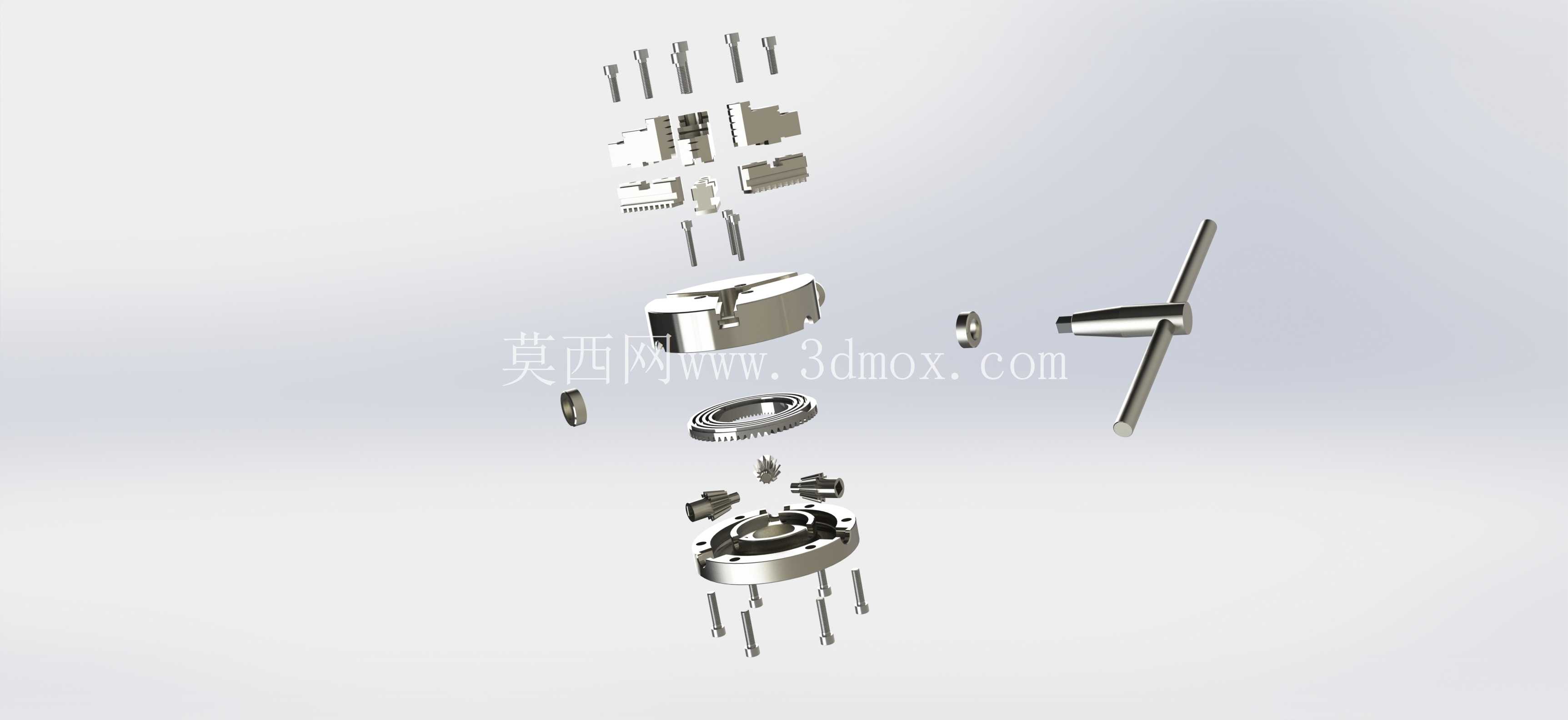

卡盘的整体结构分为盘体、三个卡爪、涡旋盘、卡盘扳手配合方孔几个核心部分，盘体采用高强度钢材质整体加工而成，内部的涡旋螺纹经过精密铣削与研磨处理，保证三个卡爪移动时的同步性误差控制在0.02毫米以内，避免装夹时工件出现偏心。卡爪与盘体滑槽的配合采用小间隙滑动配合，间隙值控制在0.01-0.02毫米之间，既保证卡爪滑动顺畅无卡滞，又避免间隙过大导致装夹后工件出现晃动。卡盘侧面的扳手方孔与内部涡旋盘的传动采用锥齿轮啮合结构，转动扳手时通过锥齿轮传动带动涡旋盘转动，进而驱动卡爪径向移动，传动比经过优化设计，手动转动扳手时的力矩反馈适中，操作人员无需施加过大的力即可实现足够的夹紧力，同时具备自锁性能，加工过程中卡爪不会因为切削力的作用出现自行松动的问题。

从安装边界来看，卡盘安装后突出主轴端面的厚度经过严格控制，避免卡盘过厚导致车床的有效加工长度被压缩，同时卡盘外圆的最大直径与安装直径匹配，不会在回转过程中与车床的床身、刀架等部件发生干涉。卡盘扳手的操作空间也在设计时做了考量，扳手插入方孔后转动时的活动范围不会与车床的主轴箱外罩产生干涉，方便操作人员在装夹工件时快速操作。在实际使用中，这类手动三爪卡盘相比液压、气动卡盘结构更简单，维护成本更低，无需额外配置液压站、气源等辅助动力装置，尤其适合没有集中动力供给的小型加工车间、维修班组使用，日常维护仅需定期向卡盘内部的滑槽、涡旋螺纹处注入润滑油，清理加工过程中进入卡盘缝隙的切屑即可，长期使用的故障率极低。

针对粗加工场景下的大切削量车削作业，卡盘的夹紧力经过验证，在扳手施加常规手动力矩的情况下，可承受普通车床粗车钢件时的最大切削扭矩，不会出现工件打滑移位的问题；而在半精加工、精加工场景下，适当减小夹紧力即可避免薄壁工件被夹变形，同时仍能保证足够的夹持稳定性。卡爪的夹持面设计有细密的齿形结构，可增加卡爪与工件表面的摩擦力，进一步提升夹紧的可靠性，针对表面粗糙度要求较高的已加工表面装夹，也可在硬爪表面包覆铜皮等软质材料，避免夹伤工件表面，拓展卡盘的适用场景。
