SP-120手动卡盘配套环形滚动板结构

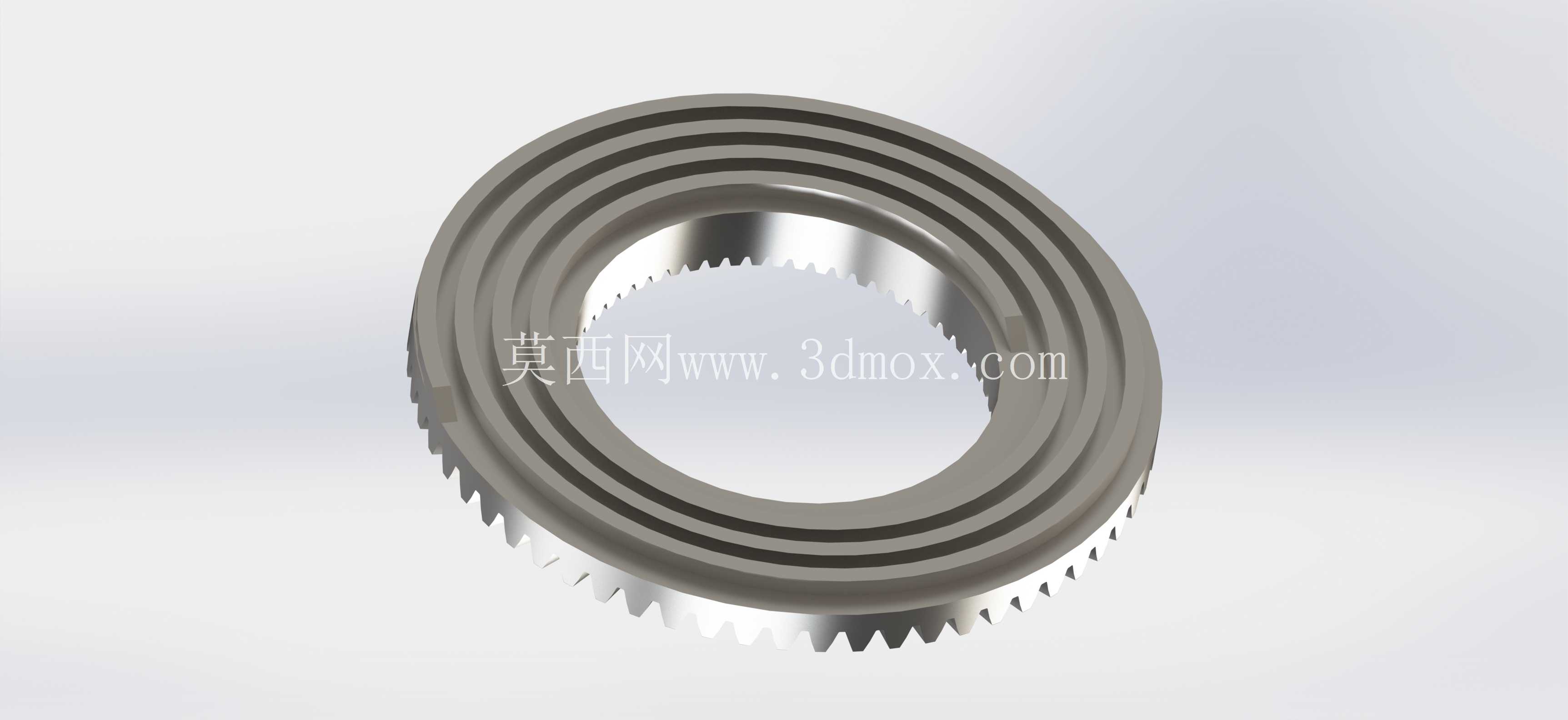

在普通车床的手动装夹作业场景里，这类环形滚动板是SP-120、MSP-120系列手动三爪卡盘的核心传动配套零件，日常承担卡爪径向开合的动力传递功能，是车床夹具系统里保障装夹同轴度、操作手感顺畅度的关键结构件。从实际使用场景来看，这类零件多用于中小型卧式车床、仪表车床的手动卡盘总成，也会适配部分专用工装的手动夹紧机构，在小批量零件加工、工装调试、教学实训类车床设备上应用十分广泛，操作人员转动卡盘扳手时，扭矩会通过伞齿轮啮合传递到这个滚动板的端面齿结构上，带动平面螺纹转动，最终实现三个卡爪的同步径向移动，完成工件的夹紧与松脱动作。

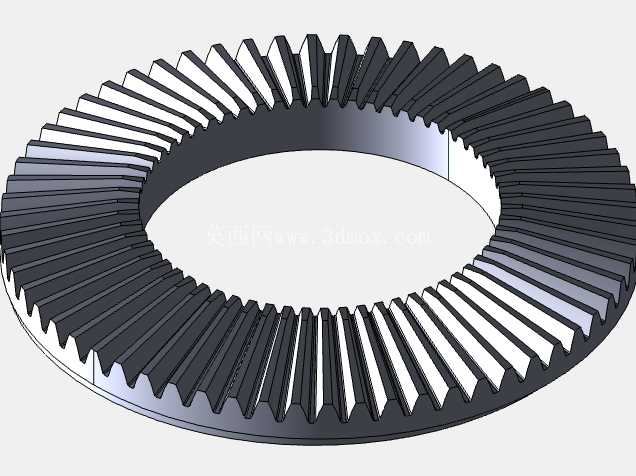

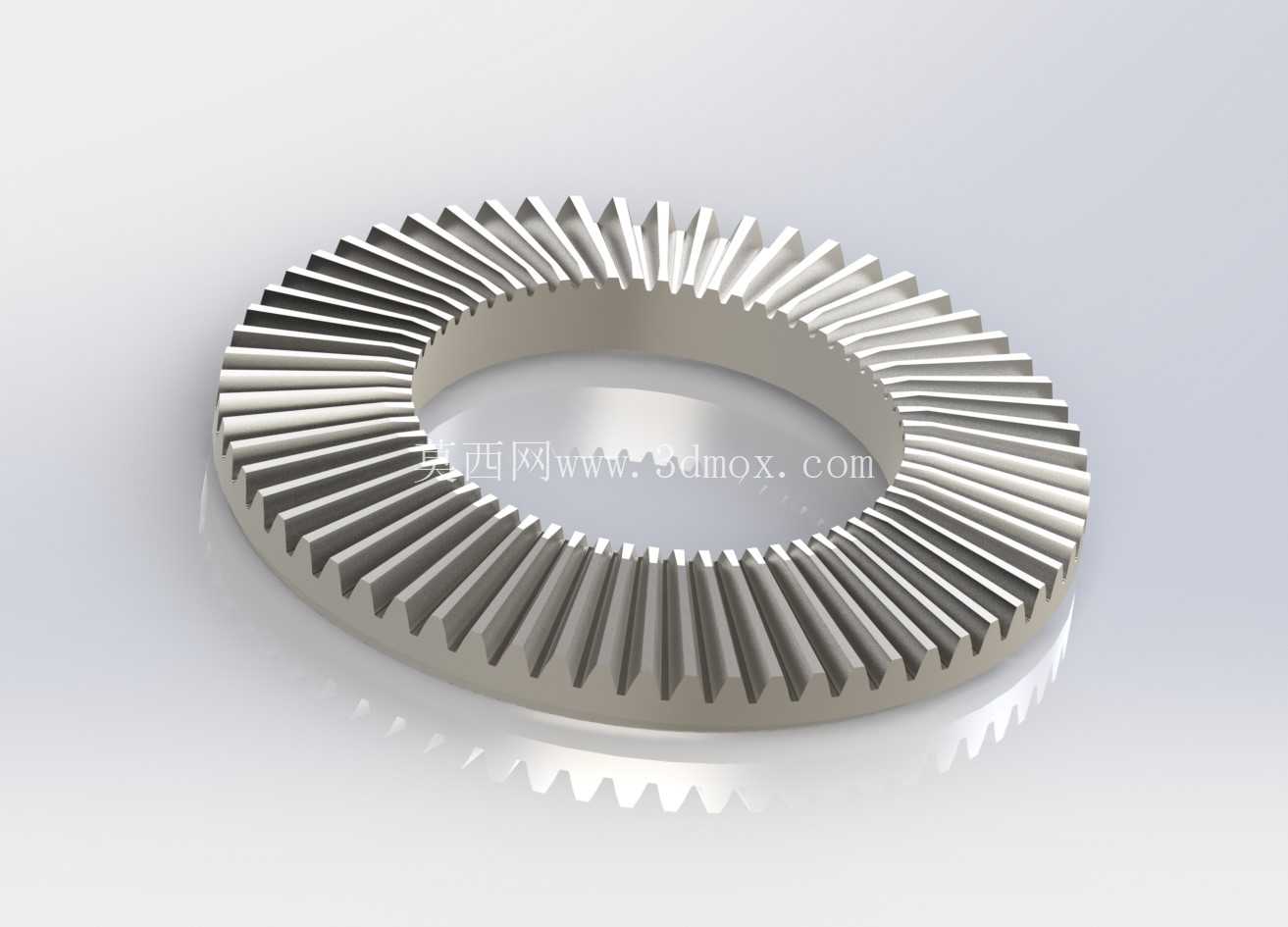

从功能特性上看，这个零件采用环形盘状结构，外圆周加工有连续的伞形端面齿，齿形参数经过匹配设计，和卡盘内部的小伞齿轮形成稳定的锥齿轮啮合副，啮合过程中滚动板做定轴转动，不会出现径向窜动，齿部的精度直接决定了卡盘传动的回程间隙大小，也会影响卡爪重复定位的精度。零件的内孔是卡盘的中心过孔，用于穿过长轴类加工工件，内孔的直径尺寸和卡盘的最大棒料通过能力直接匹配，安装时这个滚动板被限位在卡盘本体和前盖之间，轴向留有极小的活动间隙，既保证转动灵活，又不会出现轴向窜动影响啮合精度。

设计这类零件的时候，首先要匹配对应型号卡盘的安装边界：整体外径要和卡盘内部的腔体尺寸适配，不能和腔体内壁发生运动干涉，端面齿的模数、压力角、齿数要和配套的小伞齿轮完全匹配，保证啮合重合度在合理区间，避免出现传动卡滞或者齿部受力不均断齿的问题。平面螺纹的螺距参数要和卡爪的啮合齿参数对应，保证卡爪移动的线性度，三个卡爪在全行程范围内的同步误差要控制在装夹精度允许的范围内。零件的两个端面要保证平行度要求，作为转动时的轴向定位基准，端面的平面度误差过大会导致滚动板转动时出现偏摆，进而影响卡盘的装夹同轴度，导致加工工件出现圆度超差的问题。

从安装边界来看，这个滚动板的轴向厚度要匹配卡盘腔体的轴向深度，安装后和前后限位面的间隙控制在0.02-0.05mm区间，间隙过大会导致转动时窜动量大，啮合冲击明显，齿部磨损加快；间隙过小则会导致转动阻力大，操作人员扳动卡盘扳手时手感沉重，长时间使用还会出现咬合拉伤的问题。齿部的热处理硬度要达到合适的范围，既要保证齿面有足够的耐磨性，延长卡盘的整体使用寿命，又要避免硬度过高导致齿部脆性增大，在装夹大切削力工件时出现崩齿问题。零件的中心内孔和外齿圈要有严格的同轴度要求，这个形位公差会直接传递到卡盘的装夹跳动上，同轴度超差会导致卡盘转动时卡爪的定心精度下降，加工出的工件出现壁厚不均、圆度超差等质量问题。

在实际建模过程中，这类零件的齿形绘制需要严格按照锥齿轮的啮合参数进行，端面齿的齿向要和啮合锥角完全匹配，保证齿面接触印痕处于齿面中部，避免出现边缘接触导致的局部磨损过快。平面螺纹的绘制要保证螺距均匀，螺纹牙型和卡爪的牙型完全适配，避免出现卡爪卡滞、移动不畅的问题。建模时还要注意零件的减重设计，在不影响结构强度的前提下，非配合面可以适当减少材料厚度，降低卡盘整体的转动惯量，减少车床主轴启停时的惯性冲击。同时要考虑润滑脂的存储空间，在齿面附近预留合理的容屑、储油结构，保证日常维护时润滑脂能够均匀附着在啮合齿面，减少传动磨损，降低操作阻力。
