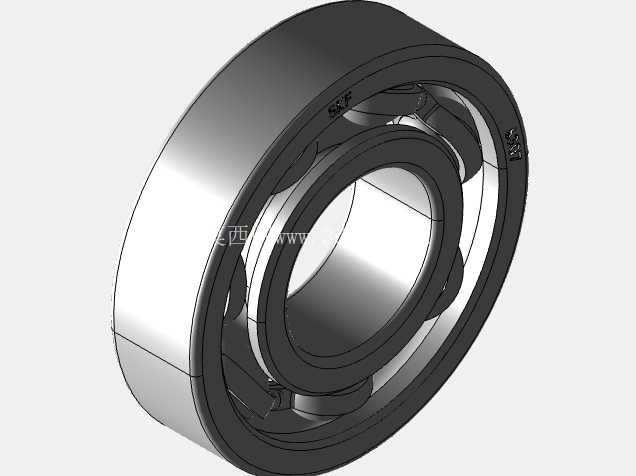

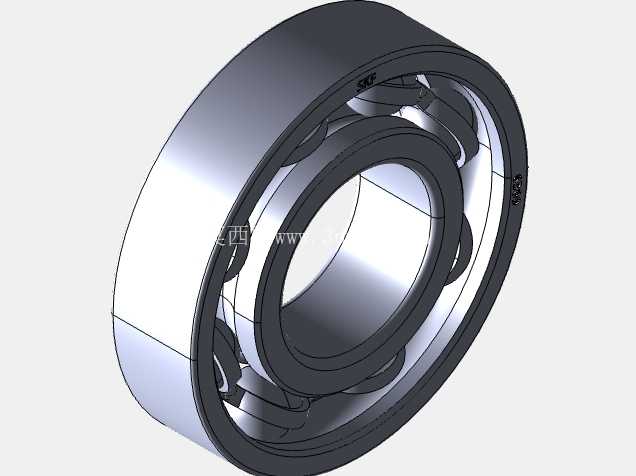

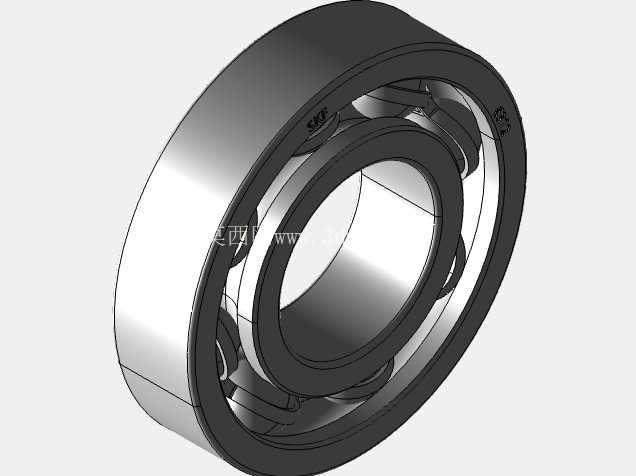

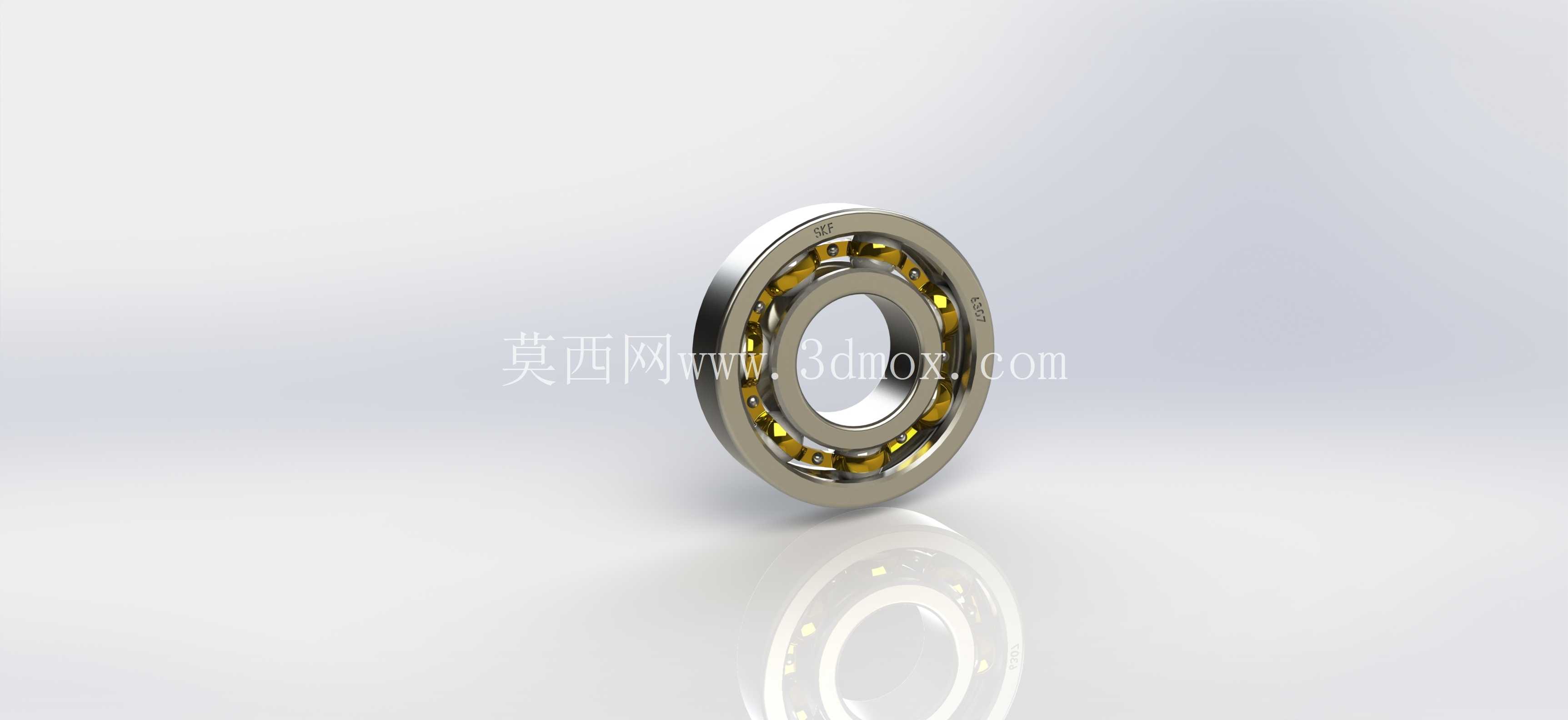

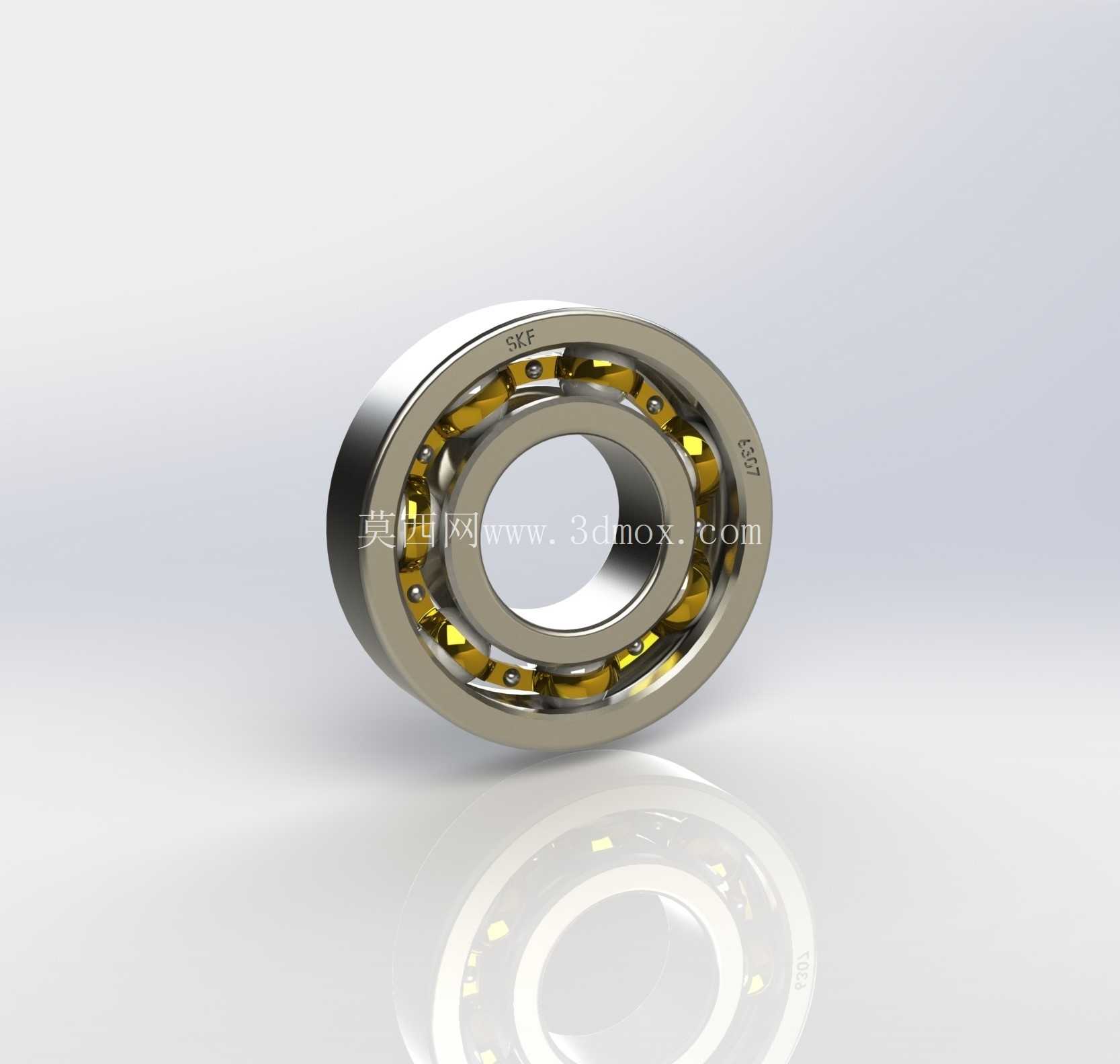

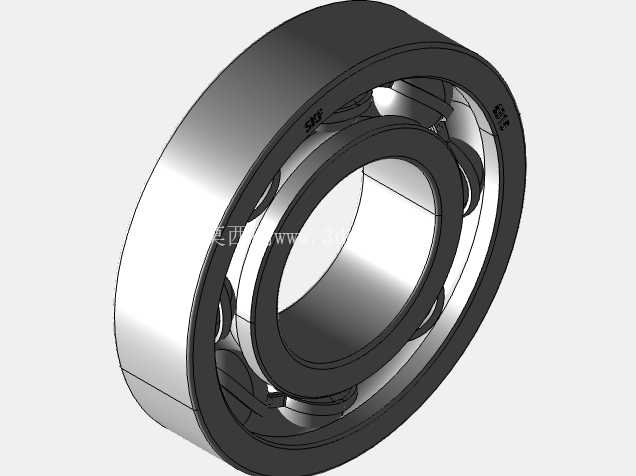

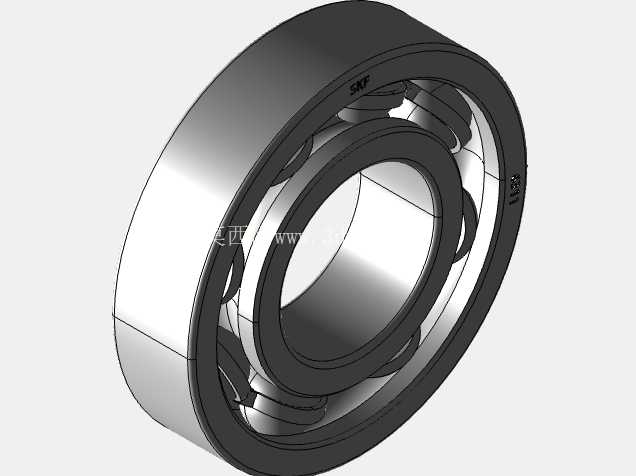

单列深沟球轴承三维结构设计

在各类旋转传动设备的支撑结构中，单列深沟球轴承是应用覆盖范围最广的滚动支撑元件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到机床主轴的辅助支撑、中小型减速机的输入输出轴定位，几乎所有需要低摩擦旋转支撑的场景都能见到这类零件的身影。这类轴承的核心作用是承担转轴运行过程中的径向载荷，同时可根据安装工况承受一定比例的单向或双向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低轴系运转过程中的能量损耗与零件磨损速率，延长整套传动机构的维护周期与使用寿命。

从结构设计逻辑来看，这类单列深沟球轴承的组成部分包含内圈、外圈、滚动钢球、保持架四个核心构件，内圈通常与转轴采用过盈配合随轴同步转动，外圈则与轴承座、设备壳体采用过渡或间隙配合起到固定支撑作用，分布在内外圈滚道之间的钢球是承载载荷的核心元件，保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内稳定循环运动，优化轴承内部的载荷分布状态。设计过程中需要严格控制内外圈滚道的曲率半径，滚道曲率通常略大于钢球半径，保证钢球与滚道之间形成合理的接触角，在额定载荷范围内既不会出现应力集中导致的接触疲劳，也不会因为间隙过大造成轴系运转窜动。钢球的直径与数量需要根据额定动载荷、静载荷的计算值匹配，在轴承整体外径、内径、宽度的尺寸边界内，尽可能优化钢球的排布密度，平衡承载能力与高速运转时的发热问题。

从安装边界与尺寸适配角度来说，这类单列深沟球轴承的尺寸参数遵循通用轴承的标准系列规范，内径与适配轴径的公差配合需要根据载荷特性、转速区间调整：当设备运行转速高、载荷平稳、冲击较小时，内圈与轴可采用较紧的过渡配合，外圈与座孔采用稍松的配合，方便安装拆卸同时避免跑圈；当设备承受较大冲击载荷、启停换向频繁时，需要适当提高配合的过盈量，保证内外圈与配合件之间无相对滑动。安装过程中需要注意轴肩与座孔挡肩的高度设计，挡肩高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时要预留足够的拆卸空间，方便后续维护时使用拉马等工具顺利拆卸轴承，不会损伤配合面。轴承的轴向定位通常采用轴用弹性挡圈、锁紧螺母、端盖压紧等方式，根据轴向载荷的大小选择对应的定位结构，避免轴系运转过程中出现轴向窜动影响传动精度。

在实际工程应用中，这类深沟球轴承的选型需要结合实际工况的载荷大小、转速范围、运行温度、润滑条件综合判断：高速轻载的场景下通常选择轻量化保持架的轴承型号，采用油脂润滑时需要控制注脂量为轴承内部空腔的三分之一到二分之一，过量注脂反而会导致运转过程中温升过高；重载低速的场景下则需要选择滚道经过强化处理、钢球密度更高的型号，必要时采用稀油润滑带走运转产生的热量，同时在轴承两侧设计对应的密封结构，避免外界的粉尘、切削液、水汽进入轴承内部，破坏滚道与钢球的表面光洁度，提前出现点蚀、磨损等失效问题。建模过程中需要准确还原滚道的曲面轮廓、钢球的排布位置、保持架的兜孔结构，同时预留出密封件、防尘盖的安装位置，保证模型在后续虚拟装配、干涉检查、运动仿真过程中能够完全还原真实轴承的装配关系与运动状态，为整套设备的轴系设计提供准确的参考依据，避免实际生产装配时出现尺寸不匹配、安装干涉等问题。
