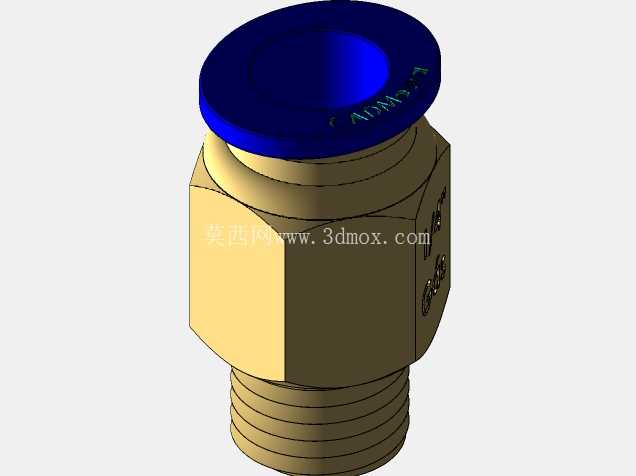

1/4NPT外螺纹8mm快插气动接头

在气动回路搭建、模具冷却水路布设的现场，这类快插式螺纹接头是管路连接环节最常用的基础元件之一，本次建模的这款接头适配1/4NPT锥管外螺纹端，快插端对应8mm外径的气动软管或冷却水管，覆盖了车间里多数中小通径的气、液管路连接需求。从实际使用场景来看，它既可以用在自动化产线的气动控制回路中，连接气缸、电磁阀的气源管路，也能装在注塑、压铸模具的冷却水路接口上，作为冷却水的接入端，快插结构的设计让现场换管、维护时不需要额外工具，只需要按压接头顶部的蓝色释放环就能拔出软管，插装时直接把管子推到底就能自动锁止密封，比传统的卡套式、拧接式接头节省至少七成的管路装拆时间，在频繁换模、调整气路的生产场景里能大幅减少停机等待时间。

设计这款接头的时候，首先要考虑的是密封可靠性，1/4NPT锥螺纹本身依靠牙型的过盈配合实现密封，建模时严格遵循NPT螺纹的牙型角、锥度参数，螺纹段长度控制在标准有效啮合范围内，避免安装时螺纹拧入过深胀裂模具或阀块的安装孔，也不会因为啮合长度不足导致密封失效。接头中部设计成外六角结构，对边尺寸匹配常规扳手的开口规格，现场安装时可以用普通开口扳手或者活动扳手拧紧，不需要定制专用工具，六角段的长度也预留了足够的扳手夹持空间，不会因为空间局促导致扳手打滑刮伤接头表面。快插端的内部结构包含弹性卡爪、O型密封圈、释放环三个核心部分，建模时还原了卡爪的楔形锁紧结构，当软管插入后，卡爪会在气压或者水压的作用下越抱越紧，管路内压力越高，锁紧力越大，不会出现管子脱开的情况；内部的密封圈采用圆角过渡设计，避免软管插入时被密封圈边缘刮伤，长期使用也不会因为反复插拔导致密封面磨损泄漏。顶部的蓝色释放环采用防滑的外缘纹理，即使手上沾了油污或者冷却水，也能轻松按压到位，释放环的行程设计刚好能完全顶开内部的卡爪，拔管时不会出现卡滞。

从安装边界尺寸来看，这款接头整体长度较短，六角段的最大外径控制在合理范围，在模具模板密集排布水嘴、气动阀组并排安装多个接头的场景下，相邻接头之间不会出现扳手干涉的问题，不需要额外预留过大的安装间距，能有效提高阀块、模板的空间利用率。快插端的插入深度做了明确的限位设计，软管插入到限位位置后就能保证密封和锁紧到位，现场安装时不需要人工标记插入深度，新手操作也不会出现插装不到位导致的泄漏问题。接头的主体金属部分采用黄铜材质建模，表面做钝化处理，既保证了足够的结构强度，承受1MPa以内的气动压力或者0.5MPa以内的冷却水压力完全不会变形，也有不错的耐腐蚀性，在车间潮湿、偶尔接触切削液的环境里也不会轻易生锈，延长了元件的使用寿命。蓝色的释放环采用工程塑料材质，有足够的韧性，反复按压、插拔也不会出现开裂的情况，颜色和金属主体形成明显区分，现场巡检时能快速识别接头的规格，避免接错管路。

在三维建模过程中，对各个配合面的公差做了合理设定，螺纹段和安装孔的配合、内部密封圈和软管的配合、卡爪和接头本体的配合都参考了行业通用的公差标准，模型导入装配体后可以直接做干涉检查、管路布线模拟，不需要额外调整尺寸就能用于实际的工程设计。对于做模具设计、气动系统设计的工程师来说，这个模型可以直接调用到自己的设计装配里，用来检查管路安装空间、排布管路走向，提前发现安装时可能出现的干涉问题，减少现场装配时的返工量。
