带U型提环的弹簧销锁紧定位构件

在工装夹具快换、小型设备舱门快拆、模具附属构件定位这类需要频繁拆装又要保证定位精度的场景里，弹性销构件的结构合理性直接影响拆装效率与连接可靠性。这款带一体式U型提环的弹簧销，核心作用是通过柱体的弹性胀紧力实现两个构件的孔位定位与临时锁紧，区别于普通开口弹性销需要卡簧钳等工具拆装的设计，自带的U型提环可以让操作人员徒手完成插拔动作，在没有辅助工具的现场调试、产线快速换型场景下能大幅缩短操作时间。

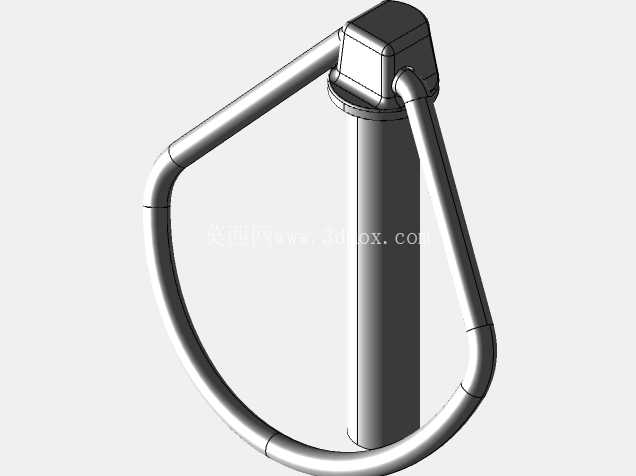

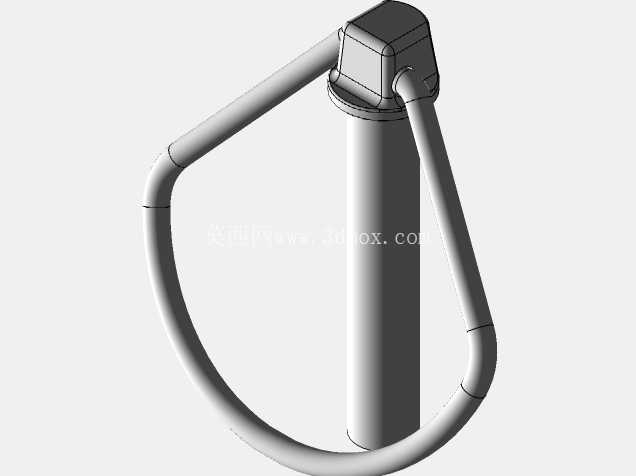

从功能特性来看，柱体部分采用空心弹性结构设计，装入对应基孔时，柱体受径向挤压缩径，依靠材料自身的弹性回复力持续对孔壁施加正压力，既可以保证销体不会因设备运行的振动松脱，又能在需要拆卸时通过提环施加轴向拉力克服摩擦力完成拔出。提环与柱体的连接位置做了圆角过渡的加强结构，避免反复插拔过程中应力集中导致连接部位断裂，提环的弯折弧度贴合人手握持的施力角度，单指勾住即可发力，不需要额外的操作空间。

设计过程中首先要明确的是安装边界条件，柱体直径适配8mm的基孔公差带，插入有效长度为45mm，这个尺寸参数对应的是常见的薄板叠层定位、轻型构件铰接的孔位规格，适配的基孔深度需要略大于销体有效长度，保证销体插入后端面不突出安装面，避免干涉其他运动构件。提环的外轮廓尺寸需要控制在安装面周边的预留空间内，这款构件的提环展开最大宽度控制在60mm以内，高度方向突出安装面35mm，在布局紧凑的工装板、小型设备侧壁上安装时，不会和周边的管线、相邻操作构件产生干涉。

结构建模阶段需要重点处理几个细节：一是柱体的开口缝隙宽度，缝隙过大会导致装入后胀紧力不足，受振动容易脱出，缝隙过小则插拔阻力过大，徒手操作难度高，建模时需要根据常用的65Mn弹簧钢材料弹性模量，反复校核缝隙宽度与径向胀紧力的匹配关系；二是提环与柱体顶部的连接座结构，连接座采用方形圆角结构，既可以增加焊接或者一体成型的连接面积，又能在销体插入到位后起到轴向限位的作用，避免插入过深导致后续拆卸困难；三是柱体的导入端做了15度的倒角处理，对准基孔时不需要完全同轴即可顺利导入，降低现场操作的对位难度。

实际应用中，这类带提环的弹簧销常被用在焊接工装的快速定位挡块安装、小型农业机具的护板快拆、仓储设备的活动栏杆锁止等场景，相比传统的螺栓连接，不需要拧动螺母，插拔即可完成拆装，相比普通的开口销，不需要额外工具，且定位精度更高，不会出现销体在孔内晃动的情况。建模时还要注意提环的弯折半径，过小的弯折半径会导致加工时材料出现裂纹，过大的弯折半径则会增加提环的整体尺寸，占用不必要的安装空间，弯折处的圆弧过渡需要保证表面光滑无棱角，避免操作人员徒手操作时划伤手部。柱体的外表面粗糙度需要控制在Ra1.6以内，降低插拔时的摩擦阻力，同时减少长期使用后的磨损量，延长构件的使用寿命。连接座与柱体的同轴度公差需要控制在0.1mm以内，避免插入时连接座与安装面出现偏斜，导致提环朝向不符合操作习惯，影响后续的拆装操作。
