曲线锯用T144D型高速切削锯条结构设计

　　这款T144D型锯条是适配手持曲线锯的专用切削配件，日常在木工下料、装修板材裁切、薄型有色金属型材加工场景中使用频率极高，很多现场施工的木工、钣金维修人员都会常备该型号锯条，用来完成直线粗切、大曲率轮廓修边这类作业。从结构设计来看，锯条整体采用长条薄型高速钢基材冲压成型，刃部做了密齿淬火处理，齿形经过优化的分齿设计，切割过程中可以有效减少锯缝侧面与基材的摩擦阻力，避免卡锯、烧齿的问题，同时排屑空间充足，加工实木、密度板、厚度5mm以内的铝板、PVC板材时，排屑顺畅不会出现堵屑导致的切削面焦黑情况。安装端采用标准T型快装柄结构，这个尺寸是行业通用的安装边界，柄部宽度、定位卡槽的位置完全匹配市面上绝大多数主流品牌的手持曲线锯夹头，不需要额外改装，插入夹头后锁紧即可使用，安装后锯条的径向跳动量控制在合理范围内，高速往复运动时不会出现明显摆振，能保证切削轨迹的直线度。设计过程中首先要考虑的是锯条的刚性与韧性平衡，锯条整体厚度控制在1.2mm左右，既保证长悬伸作业时不会因为侧向力过大出现弯折断裂，又能保留一定的弹性，在进行小曲率转弯切削时可以顺着进给方向小幅形变，不会因为刚性过强导致锯条崩断。

　　齿距设计为4mm左右，属于粗齿规格，针对的是快速粗加工场景，相比细齿锯条，它的单次切削进给量更大，切割效率更高，适合对切削面粗糙度要求不高的下料工序，如果是需要精细修边的作业则不适合选用该型号。锯条背部做了平直度校准，往复运动时背部靠在曲线锯的导向轮上，接触面平整，不会因为背部凹凸导致导向轮异常磨损，也能进一步提升切削过程的稳定性。刃部的齿尖做了高频淬火处理，硬度达到HRC62以上，保证切削硬木、薄铝件时齿尖不会快速磨损失效，而锯条基体则保持中等硬度，具备足够的抗疲劳性能，长时间往复弯折受力不会出现根部断裂的情况。

　　从实际使用的安装边界来看，锯条总长度100mm，有效切削长度75mm，最大可切削厚度为65mm的板材，安装时柄部插入夹头的深度为12mm，夹头锁紧后露出的导向段长度需要保证在作业时不会碰到工件表面，避免夹头刮花加工件。很多新手在使用这类粗齿锯条时容易出现进给压力过大的问题，导致锯条弯折变形，设计时在锯条的应力集中区域，也就是柄部和切削段衔接的位置做了圆弧过渡处理，减少应力集中点，提升锯条的抗弯折寿命。锯条表面做了发黑防锈处理，日常存放时不容易生锈，表面印刷的型号标识清晰，作业时可以快速识别规格，不会和其他细齿、金属切削锯条混淆。

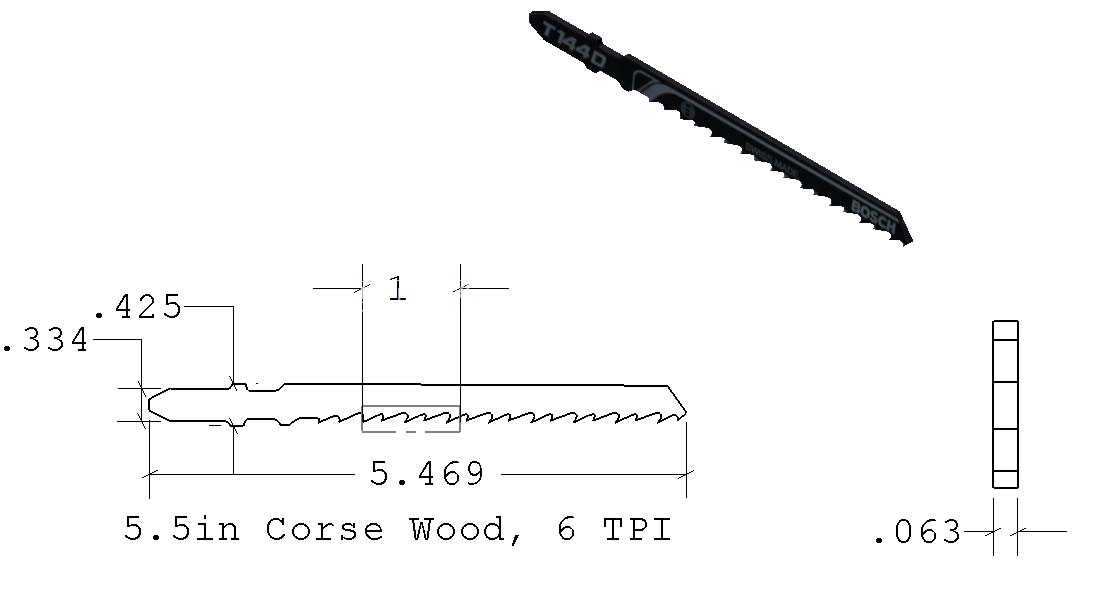

　　齿形的切削角设计为12度，这个角度在切削木质材料时可以快速切入纤维，不需要太大的进给力就能完成切削，同时后角足够大，减少齿背和已加工表面的摩擦，降低切削过程的发热。在进行三维建模的时候，需要重点还原齿形的分齿角度，每一个齿的左右偏摆量要均匀，偏差不能超过0.05mm，否则实际使用时会出现锯缝偏斜、切削走歪的问题；柄部的卡槽尺寸要严格按照通用T型柄的公差来做，卡槽宽度3mm，深度1.5mm，和夹头的配合间隙控制在0.1mm以内，间隙过大会导致锯条装夹松动，往复运动时产生冲击噪音，还容易掉锯条；锯条整体的平面度公差要控制在0.1mm以内，平面度超差的话高速运动时会产生明显的振动，切削面会出现波浪纹，影响加工质量。另外，建模时还要注意齿尖的倒角处理，真实的锯条齿尖不是绝对尖锐的，有微小的钝化圆角，这样可以提升齿尖的抗冲击性能，刚开始切削的时候不会因为碰到工件表面的硬点就崩齿。这款锯条在装修现场的木工作业中，主要用来切割大尺寸的木工板、欧松板，进行门窗洞口的修裁，相比细齿锯条，它的切割速度能提升一倍以上，虽然切削面的粗糙度稍高，但后续用砂纸打磨即可满足装修要求；在钣金维修场景中，它可以用来切割薄铝板、薄铜板，进行异形件的下料，不会像细齿锯条那样容易堵屑卡锯。
