铰接式弹簧夹持工装结构设计

这类铰接式弹簧夹是装配工位、维修场景里出镜率极高的手动夹持工具，日常做零部件临时固定、线束整理、薄件粘接压紧、小工件焊接定位的时候都能用到，相比传统的螺纹锁紧夹具，它的单手操作特性可以大幅降低工位辅助操作的时间消耗，操作者单手握持即可完成开合、夹持、释放的全流程动作，不需要额外拧动旋钮或者扳动锁紧结构，在流水线旁的临时固定、多工位快速转序的场景下适配性极强。

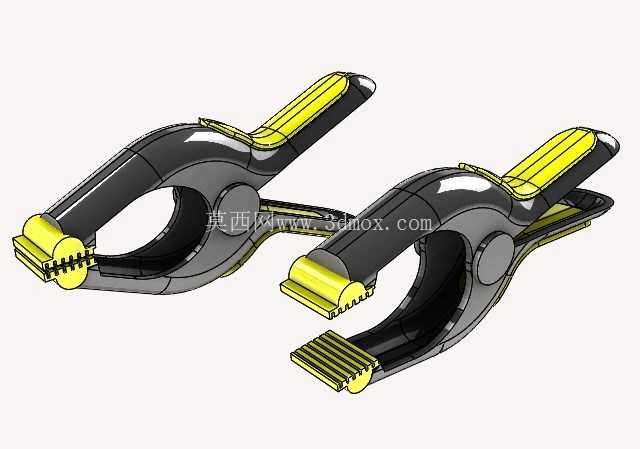

从结构设计逻辑来看，整个夹体采用对称式铰接布局，核心的铰接转轴设置在夹体中段位置，把整体结构分成钳口夹持段、手柄施力段两个功能区，内置的扭簧嵌套在铰接转轴位置，自然状态下依靠扭簧的预紧扭力驱动钳口保持闭合状态，当操作者捏压两侧手柄时，杠杆结构带动钳口张开，放入被夹持工件后松开手柄，扭簧复位即可提供稳定的夹持力。钳口位置做了带齿纹的防滑接触面，齿纹采用横向排布的凸起结构，接触被夹持工件时可以增大静摩擦系数，避免光滑表面的工件出现夹持滑移，针对不同厚度的工件，钳口的开合角度可以通过手柄的捏合幅度自由调整，不需要额外做档位调节，适配0到35mm厚度范围内的板件、管件、线束类工件的夹持需求。

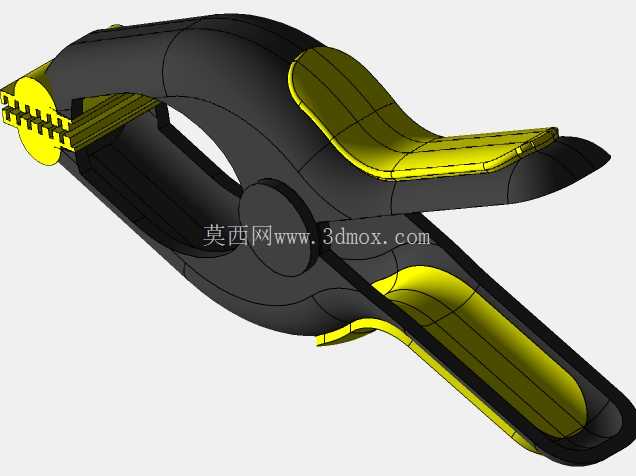

手柄位置做了贴合手型的弧形曲面设计，表面覆盖的防滑层可以提升握持时的摩擦力，长时间反复操作也不容易出现打滑脱手的情况，夹体主体采用高强度工程塑料材质，整体自重控制在120g左右，单手握持操作不会有明显的负重感，同时塑料材质的绝缘特性也让它可以适配低压电路检修、线束整理的带电作业场景，不会出现导电引发的安全隐患。钳口的齿纹部分做了圆角过渡处理，不会在软质工件比如塑料件、木质件、线束绝缘层表面留下压痕，兼顾夹持稳定性和工件表面防护需求。

从安装边界和尺寸适配来看，单夹闭合状态下的整体长度为160mm，钳口最大张开距离为45mm，手柄位置的最大握持宽度为80mm，不需要额外的安装固定结构，可以独立手持使用，也可以配合支架做固定式夹持工位的搭建，比如在小型装配工作台旁做线束临时固定、待组装小零件的定位，只需要在夹体尾部预留10mm左右的安装孔位，就可以通过螺丝将夹体固定在工作台面、工装板上，拓展成固定式的夹持工位。

设计过程中需要重点关注铰接位置的配合间隙，转轴和夹体安装孔的间隙控制在0.1mm到0.15mm之间，既保证开合动作的顺畅无卡滞，又不会因为间隙过大出现钳口错位、夹持力偏移的问题。扭簧的扭力参数需要匹配日常夹持场景的需求，扭力过小会导致夹持力不足，工件容易脱落，扭力过大则会提升捏合手柄的操作力度，长时间使用容易造成手部疲劳，常规工位使用的款式，扭簧预紧扭力设置在8N·m即可满足多数场景的夹持需求，针对需要更大夹持力的场景，可以通过更换线径更粗的扭簧来提升夹持力，不需要改动整体的夹体结构，模块化的设计可以快速适配不同的使用需求。

夹体的外形做了流线型过渡，没有尖锐的棱角凸起，操作过程中不会划伤操作者的手部，钳口前端做了小角度的收口设计，可以伸入狭窄的空间内完成夹持操作，比如设备内部的线束固定、狭小缝隙内的零件临时定位，相比大尺寸的固定夹具，它的小巧结构可以适配更多受限空间的作业需求。在实际的装配场景中，这类夹子常被用来临时固定粘接中的塑料壳体、焊接时的薄钢板定位、喷涂工序中的工件悬挂固定、线束排布时的分线固定，覆盖了电子装配、五金加工、木工制作、设备维修等多个领域的辅助夹持需求，是手动工装里通用性极强的一类夹持工具。
