多规格多孔位接线电连接器结构

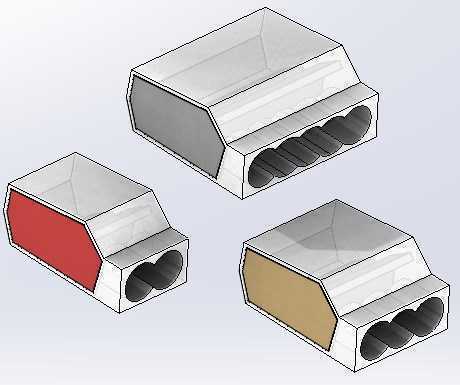

　　在低压电气柜布线、工业设备内部线缆接驳、户外照明线路分接这类场景里，这类多孔位电连接器是替代传统绝缘胶布缠绕、螺丝压接端子的常用连接件，核心作用是实现多股同径或近径导线的快速对接与绝缘防护，避免线路接驳处出现裸露导体、接触电阻过大引发的发热、松脱问题。从结构设计来看，这款连接器采用楔式壳体造型，并非规则的方正块体，倾斜的端面一方面能在多排密集布线时减少相邻连接器的干涉，给接线操作留出足够的手指操作空间，另一方面壳体的加强筋结构沿着插拔受力方向布置，在频繁插拔检修的工况下，能避免壳体从接线孔位置开裂。不同配色的端盖对应不同的线缆适配规格，红色端盖款适配双孔大线径导线，单孔可容纳6平方毫米的单股硬线，金色端盖款适配三孔中等线径导线，

　　单孔容纳4平方毫米导线，灰色端盖款适配五孔小线径导线，单孔容纳2.5平方毫米导线，不同规格的壳体外部轮廓尺寸保持统一的安装基准，宽度均为18毫米，高度22毫米，长度根据孔位数量在32毫米到48毫米区间变化，可直接适配标准DIN导轨上的卡扣安装位，也能通过壳体背部的定位胶点直接粘贴在设备内壁的平整安装面上，不需要额外打孔固定。内部的导电接触件采用弧形弹片压接结构，导线插入后不需要拧动螺丝，弹片的预紧力会持续抱紧导线铜芯，相比传统螺丝压接，能避免长期使用后螺丝松动导致的接触不良，同时每个接线孔之间都设置了独立的绝缘隔层，即使单孔导线出现过载发热，也不会快速波及相邻孔位的线缆，降低相间短路的风险。壳体的插拔导向面做了15度的倒角处理，

　　在盲插操作或者检修空间狭窄的位置，不需要完全目视对准就能顺利将公母端对插到位，对接到位后会有清晰的卡扣卡合反馈，避免受线缆拖拽力影响出现松脱。在实际选型应用中，这类连接器常被用在机床控制回路的分线、智能家居的强电布线、光伏组件的串接线接驳场景，相比传统的接线端子排，它的单组连接体积更小，不需要搭配端子排固定导轨，在设备内部布线空间紧张的情况下，能大幅压缩接线区域的占用空间。设计过程中针对不同使用场景做了结构优化，用于户外场景的款式壳体材料添加了抗UV助剂，长期暴露在日光下不会出现壳体脆化开裂，用于设备内部的款式则优先选用阻燃V0级的尼龙材料，遇明火时不会持续燃烧，满足电气设备的防火要求。接线孔的内部密封圈采用锥形结构，

　　导线插入后密封圈会紧密贴合导线外绝缘层，在有凝露、少量溅水的工况下，能避免水汽进入壳体内部造成绝缘下降。从安装边界来看，这款连接器对接完成后，公母端的配合间隙控制在0.1毫米以内，线缆弯折半径需要大于线缆直径的4倍，避免线缆根部长期受弯折应力导致绝缘层破损，安装时相邻连接器之间的横向间距不需要额外预留，因为壳体侧面是平整直面，紧密排列也不会出现安装干涉，纵向则需要预留至少10毫米的操作空间，方便检修时按压卡扣完成插拔操作。
