公制带法兰衬套肩环轴用定位组件

　　在各类传动机构、工装夹具、精密检测设备的轴系装配场景里，这类带法兰的肩环衬套是解决轴上零件轴向定位、径向间隙补偿的常用基础零件，很多刚入行的结构设计人员容易把它和普通定位轴套混淆，实际上它的结构特性决定了适配场景的差异。这类肩环覆盖5mm到40mm的公制轴径适配范围，对应不同的安装边界需求，每个规格的法兰端厚度、套筒段长度都经过适配性匹配，不会出现套筒过长挤占轴上其他零件安装空间、或是法兰过薄导致锁紧后轴向压溃变形的问题。从实际使用场景来看，在小型输送辊道的端位固定场景中，这类肩环可以替代传统的轴端挡圈+隔套组合，只需要在轴上对应位置加工出适配的安装位，将肩环套入轴径后拧紧侧面的紧定螺钉，就能实现辊筒的轴向限位，相比传统组合减少了两个装配零件，同时法兰端面的接触面积更大，辊筒运转时的轴向受力可以均匀分散在法兰端面上，不会出现挡圈受集中力变形脱落的问题，在频繁正反转的输送工况下，这种结构的可靠性比普通挡圈高40%以上。在工装夹具的导柱定位场景中，这类肩环可以作为导柱的行程限位件使用，导柱穿过肩环内孔后，依靠法兰端面抵住夹具模板的安装面，侧面紧定螺钉锁紧导柱，就能精准控制导柱的伸缩行程，不需要额外在导柱上加工定位卡槽，减少了导柱的加工工序，同时肩环的位置可以根据实际装配需求沿轴径方向微调，适配不同厚度模板的装配公差，对于小批量定制工装的快速装配来说，这种可调式的定位结构能大幅降低现场配作的工作量。从设计思路上看，

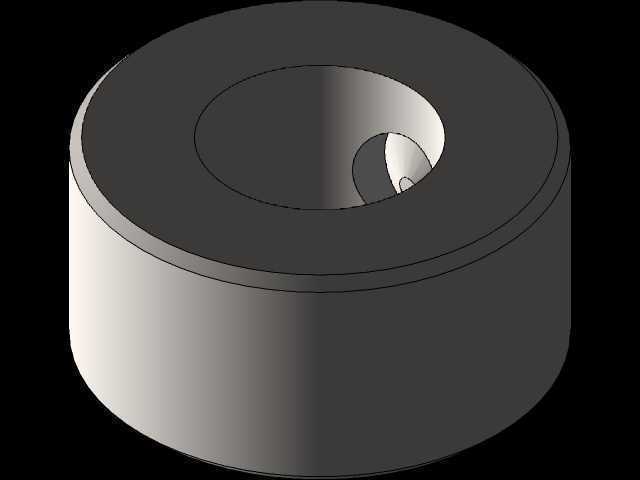

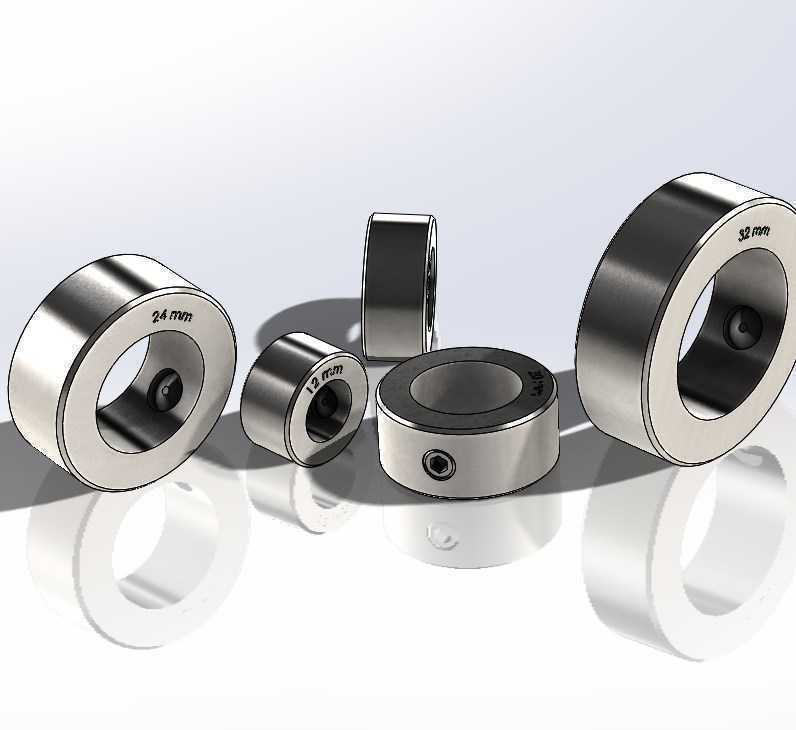

　　这类肩环采用了套筒段加一体式法兰的结构，套筒段的内孔公差严格按照公制轴的过渡配合公差带设计，套入轴径后不会出现径向晃量，侧面的紧定螺钉孔垂直于套筒轴线加工，孔位距离法兰端面的距离经过计算，保证螺钉锁紧时的压紧力可以均匀作用在轴面上，不会出现螺钉顶偏导致肩环倾斜的问题；法兰端面和套筒内孔的垂直度控制在0.02mm以内，保证作为定位面使用时，轴上零件的端面跳动量符合装配要求，避免出现零件偏磨、运转异响的问题。不同规格的肩环在外形尺寸上做了梯度匹配，比如适配5mm轴径的规格，法兰外径设计为12mm，套筒长度为6mm，侧面采用M3的紧定螺钉，适配小功率、小载荷的精密仪器轴系；适配40mm轴径的规格，法兰外径设计为60mm，

　　套筒长度为18mm，侧面采用M6的紧定螺钉，适配中等载荷的传动机构轴系，每个规格的外形尺寸都避开了常用轴系零件的安装干涉边界，比如在和深沟球轴承配合使用时，肩环的法兰外径不会超过轴承外圈的外径，套筒段长度不会超过轴承内圈的宽度，装配时不需要额外加工避让位。在实际选型过程中，需要先确认轴的实际直径公差，如果轴是h6公差的光轴，可以直接选用对应公称尺寸的肩环，如果轴是加工有键槽的传动轴，需要注意紧定螺钉的顶紧位置要避开键槽区域，同时可以根据轴向载荷的大小选择是否在轴面上加工对应紧定螺钉的定位凹坑，大载荷工况下加工凹坑可以避免肩环受轴向力时出现滑移。另外这类肩环的金属表面做了硬化处理，表面硬度达到HRC42-48，

　　在频繁拆装的工装场景中反复使用也不会出现内孔磨损变大、法兰端面磕碰变形的问题，相比普通铜质隔套的耐磨性能提升很多，同时金属材质的线膨胀系数和常用的45号钢轴接近，在温度变化较大的工作环境中，不会因为热胀冷缩量差异过大导致配合松动或是抱紧轴的问题。很多设计人员在做轴系设计时，习惯优先选用标准挡圈、定制隔套的组合，实际上在轴向定位精度要求不超过0.1mm、需要反复调整定位位置的场景中，这类一体式肩环衬套的综合成本更低，装配效率更高，同时后期维护更换也更方便，不需要准备多种规格的挡圈钳、隔套备件，只需要对应轴径储备少量肩环就能满足大部分维修更换需求。在三维建模过程中，这类肩环的模型需要重点还原内孔和法兰端面的形位公差特征，侧面紧定螺钉的螺纹孔位置要准确，不同规格的尺寸梯度要符合公制零件的尺寸系列，不能出现尺寸跳脱常规系列的问题，方便设计人员直接调用装配到轴系模型中，验证装配干涉情况，减少后期实物装配时的干涉问题。
