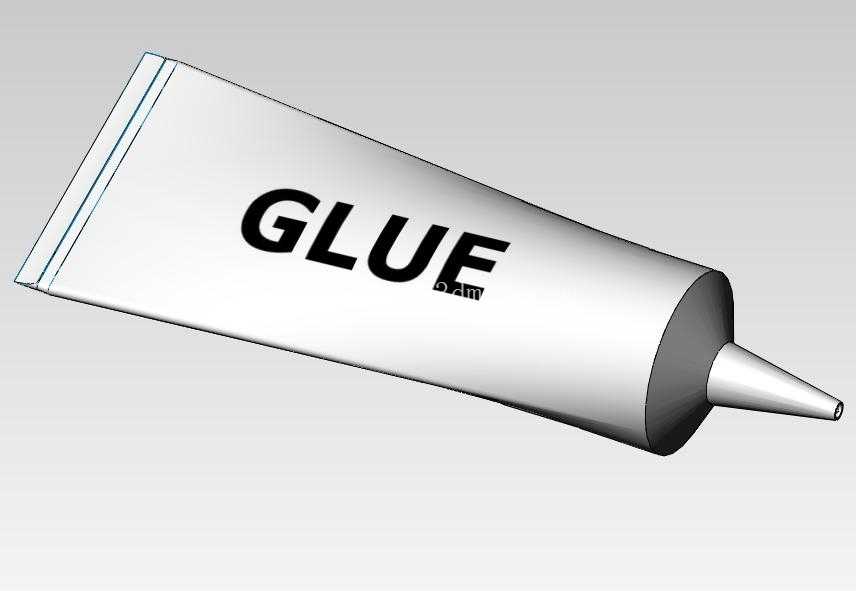

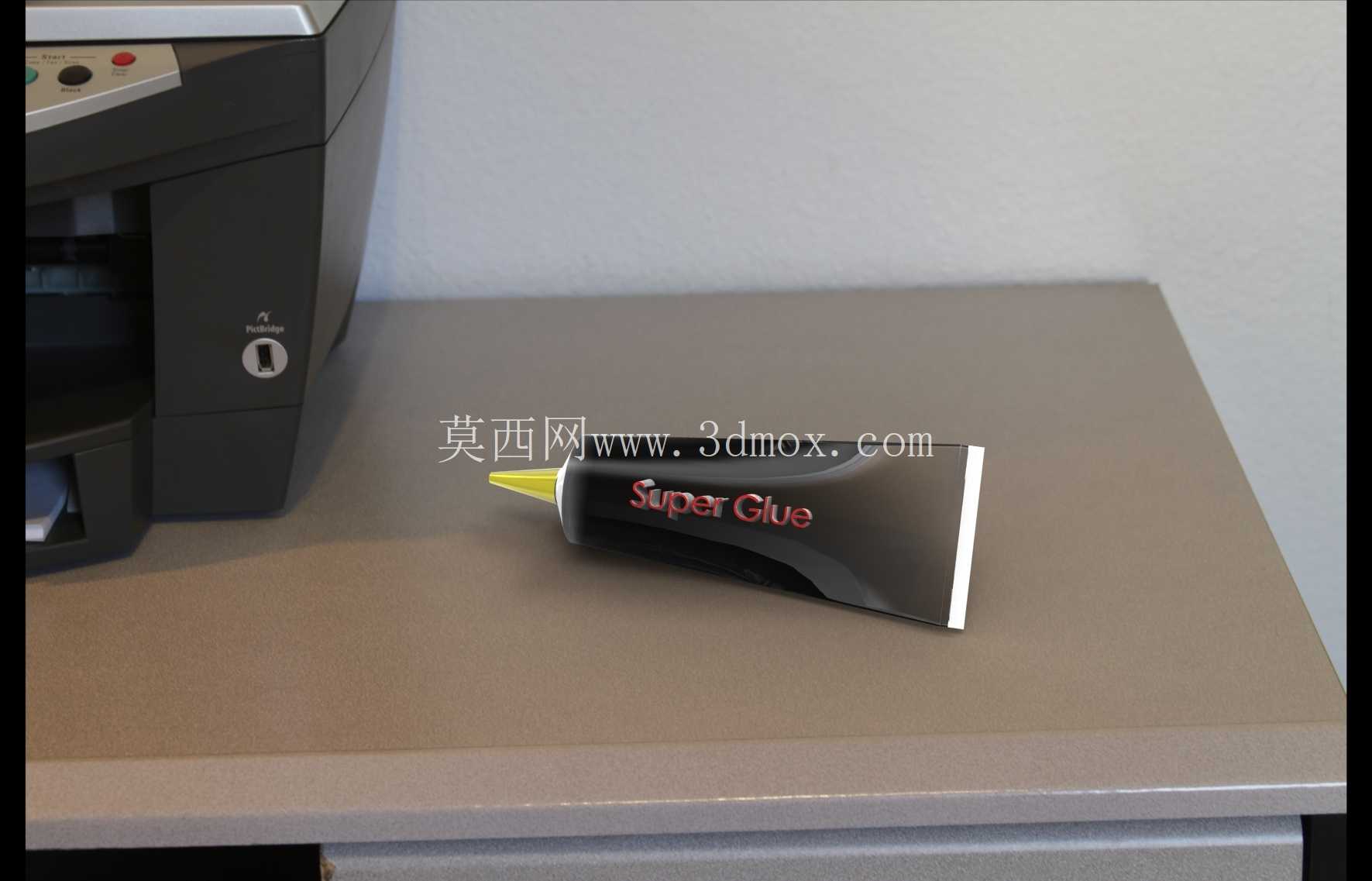

组装作业用尖嘴式手动挤胶管结构

　　在电子组装、小型五金件粘接、模型拼装、文具装配这类需要小剂量精准涂胶的作业场景里，这类尖嘴挤胶管是工位上最常见的耗材容器之一，和大容量压力储胶罐不同，它的设计核心是适配单次涂胶量在0.1ml到2ml区间的手动作业，不需要外接气源或者供电，完全依靠手部捏压管身的形变来控制出胶量，操作门槛极低，新入职的装配员工经过十分钟左右的实操就能掌握出胶节奏。从结构设计逻辑来看，管身采用薄壁柔性结构，壁厚控制在0.4mm到0.6mm之间，材质选用低密度聚乙烯或者改性软质PVC，既保证捏压时的形变灵敏度，又能在松手后依靠材料自身的回弹性能快速恢复管腔形状，避免管内残留胶体因为持续负压从尖嘴处溢出污染工件。管身尾部采用热压封边工艺，封边宽度设置为3mm，封边处做两道平行的压筋强化密封性能，避免管内胶体从尾部渗漏，同时封边位置预留1mm的圆角过渡，防止员工长时间捏压作业时尾部锐边划伤手部。出胶端的锥度设计是整个结构的核心，尖嘴部分的锥角设置为12度，从管身衔接处的8mm直径逐步收窄到出口处的1.2mm内径，这个尺寸参数是经过多轮工位测试确定的：锥角过小会导致胶体流出阻力过大，捏压费力且出胶响应滞后；锥角过大则会让出胶量难以控制，稍微用力就会挤出过量胶体，造成粘接面溢胶需要额外清理，增加工序时长。

　　尖嘴出口处做0.2mm的平口倒角，避免尖锐边缘在涂胶过程中刮伤工件表面，尤其是在PCB板元器件粘接、透明塑料件组装这类对表面质量要求较高的工位，这个倒角细节能有效降低工件不良率。管身和尖嘴的衔接位置做一圈1.5mm高的加强筋，因为这个位置是管身形变量和刚性结构的过渡区，反复捏压过程中容易出现应力集中导致开裂，加强筋的设置能将这个位置的抗疲劳弯折次数提升三倍以上，延长整支胶管的使用寿命。在安装边界方面，这类胶管的整体长度控制在120mm到150mm之间，管身直径设置为30mm，刚好适配工位上通用的直径32mm的工具挂架卡扣，员工作业间隙可以直接将胶管插在工位旁的挂架上，不需要额外定制适配的存放支架。

　　管身表面预留了100mm长、40mm宽的平整区域，用来粘贴胶体型号、保质期、注意事项的标签，这个区域的表面粗糙度控制在Ra1.6到Ra3.2之间，既保证标签粘贴后不会轻易脱落，又不会因为表面过于粗糙导致标签粘贴时出现气泡褶皱。从实际使用的功能特性来看，这种挤胶管除了可以装填常规的瞬干胶、白乳胶，还可以适配低粘度的润滑脂、导热硅脂的小剂量涂抹作业，只需要根据装填介质的粘度调整尖嘴出口的内径即可：装填高粘度导热硅脂时可以将出口内径扩大到1.8mm，降低捏压所需的力度；装填低粘度瞬干胶时可以将出口内径缩小到0.8mm，进一步提升出胶量的控制精度。

　　在结构设计的验证阶段，需要重点测试管身的回弹性能：将管身捏压至形变量达到50%后松开，要求2秒内管身恢复到原有形状的95%以上，避免因为回弹过慢导致空气倒吸入管内，造成胶体干结堵塞尖嘴。另外尖嘴和管身的连接采用一体注塑成型工艺，避免分体式结构的拼接缝隙残留胶体，长期使用后出现漏胶或者堵塞的问题。针对不同的作业场景，还可以在尖嘴位置搭配不同规格的塑料密封盖，密封盖内设置和尖嘴锥度匹配的塞头，长时间不用时盖上密封盖，能有效防止尖嘴处的胶体接触空气干结，下次使用时不需要额外通嘴就能直接挤出胶体。在装配线的工位排布上，这类胶管通常和镊子、无尘布、定位治具放置在同一个工具盒内，因为整体重量只有15g左右，员工单手握持时不会有明显的负重感，长时间重复涂胶作业也不容易出现手部疲劳。需要注意的是，管身的柔性设计需要平衡形变能力和抗穿刺性能，壁厚过薄虽然捏压更省力，但如果工位上有尖锐的元器件引脚，很容易被刺穿导致胶体泄漏污染工件，所以在材质选型时会添加10%左右的线性低密度聚乙烯共混改性，在保证柔性的同时提升材料的抗穿刺强度，避免日常使用中被尖锐物件刺破。
