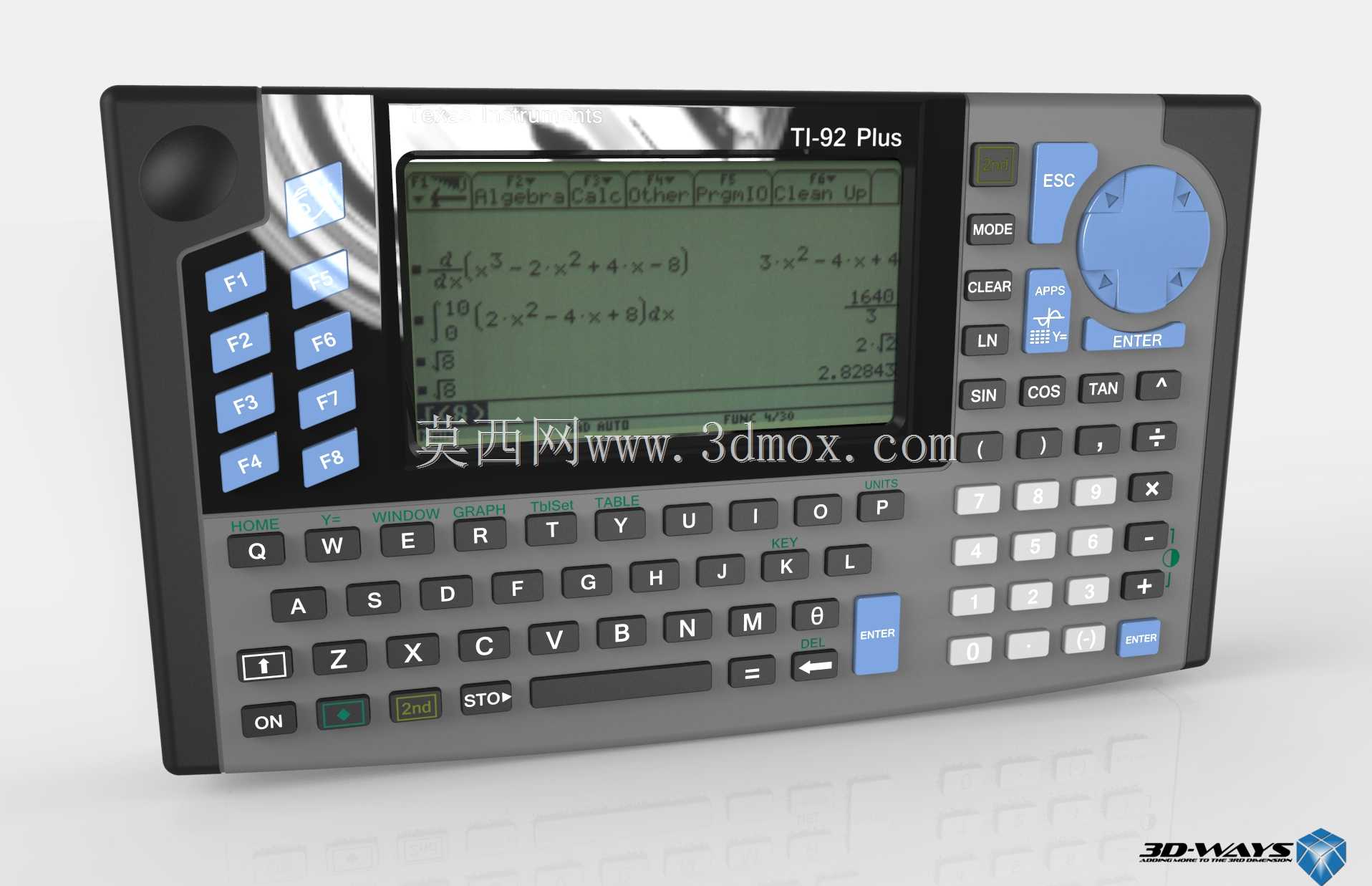

德州仪器TI-92 Plus图形计算器结构建模

　　本次建模的TI-92 Plus图形计算器，是面向工程计算、数理教学、专业数据处理场景的手持计算设备，在高校理工科教学、工程现场验算、竞赛类数理计算场景中有着长期的应用积累，区别于普通商用计算器，这类设备具备符号运算、图形绘制、编程拓展的核心能力，对应的结构设计需要兼顾手持操作的人机功效、内部元器件的排布空间、按键触发的可靠性以及屏幕显示的防护需求。从实际使用场景出发，这类手持设备的外形尺寸需要贴合单手握持或双手操作的人体工学边界，机身整体采用棱角过渡的矩形布局，侧边做小弧度圆角处理，避免长期握持的硌手感，整机厚度控制在手持设备的合理区间，既能够容纳内部的电路板、电池仓、按键触点组件，也不会因为过厚导致握持疲劳。

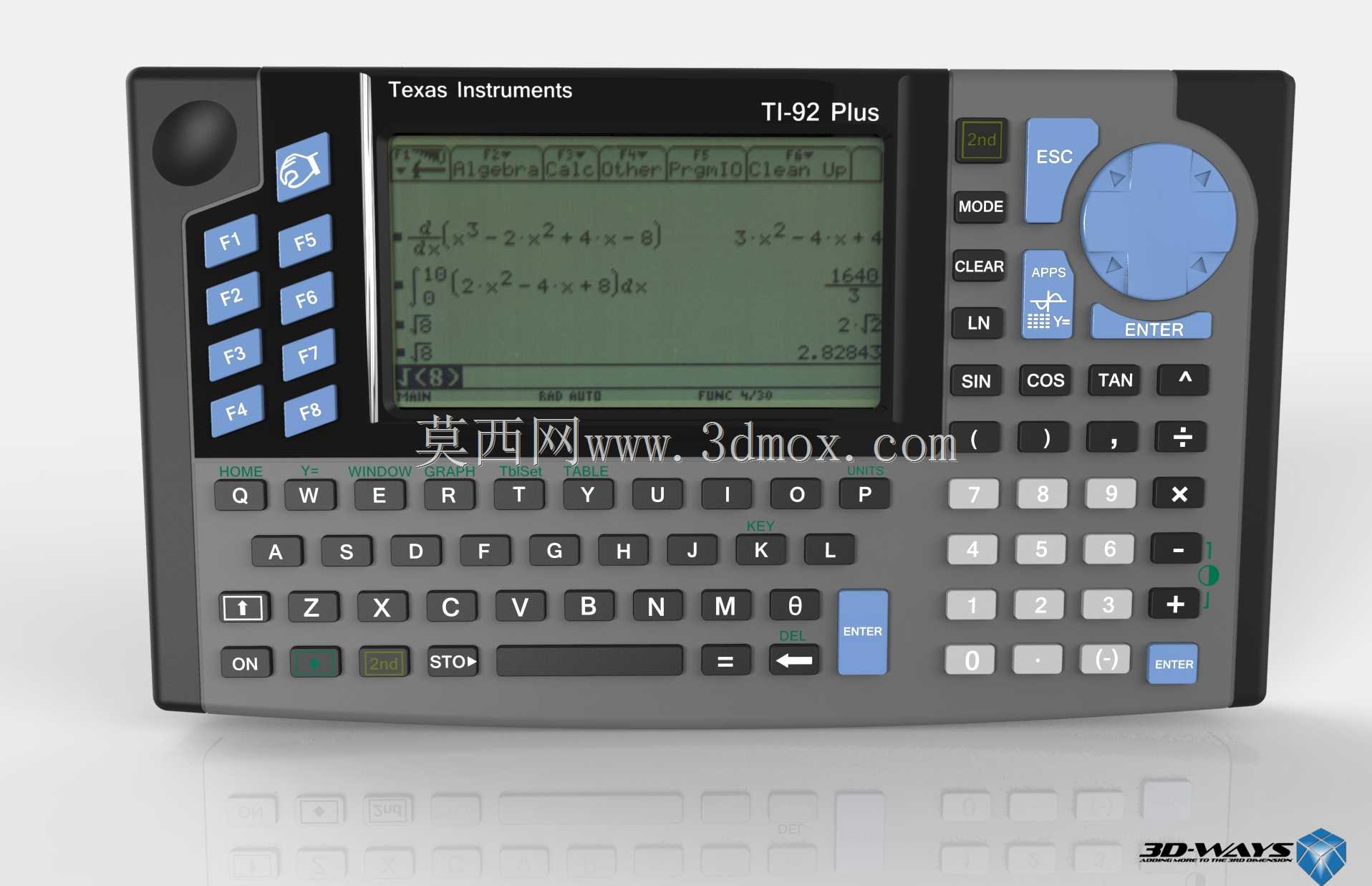

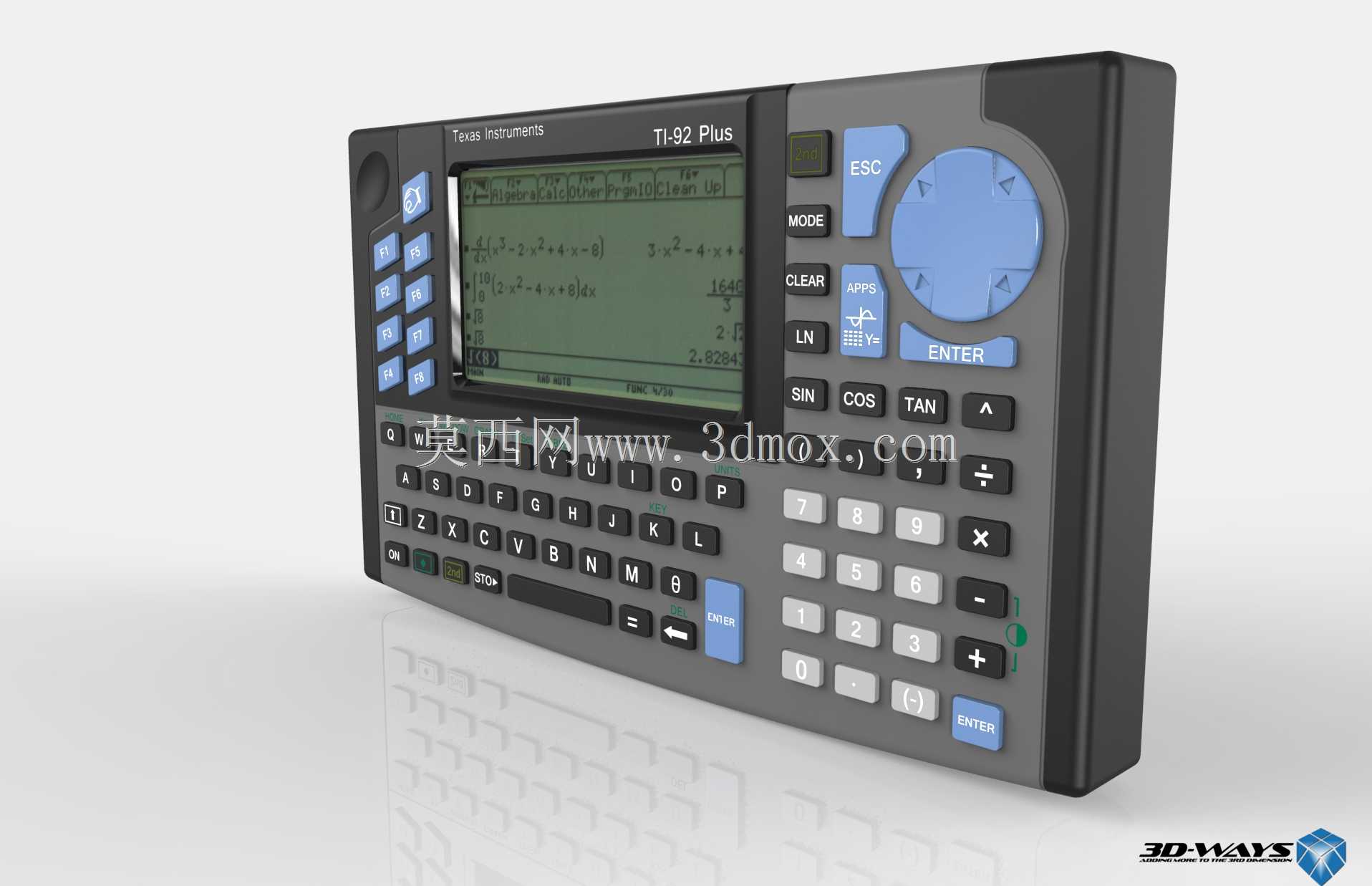

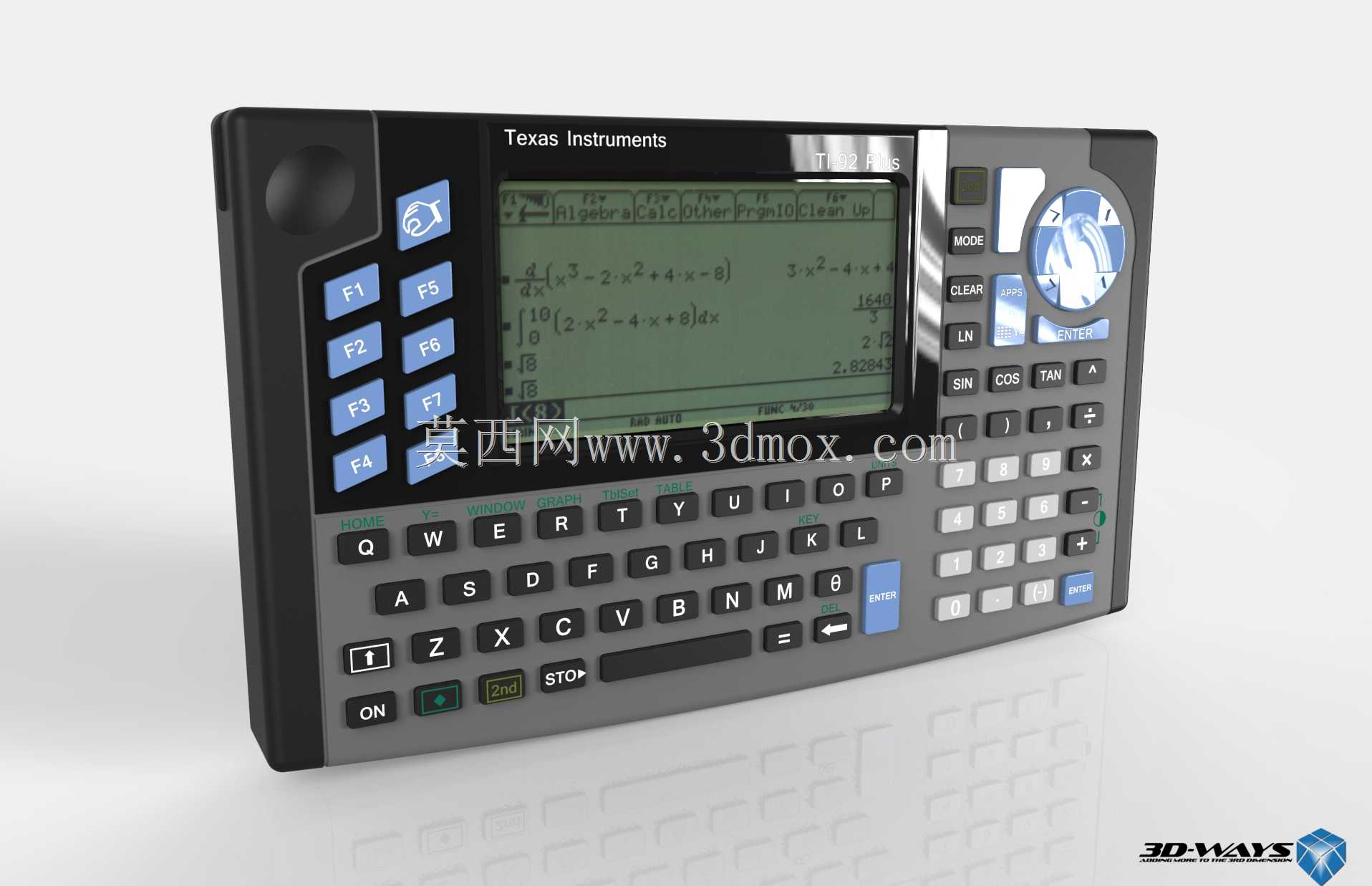

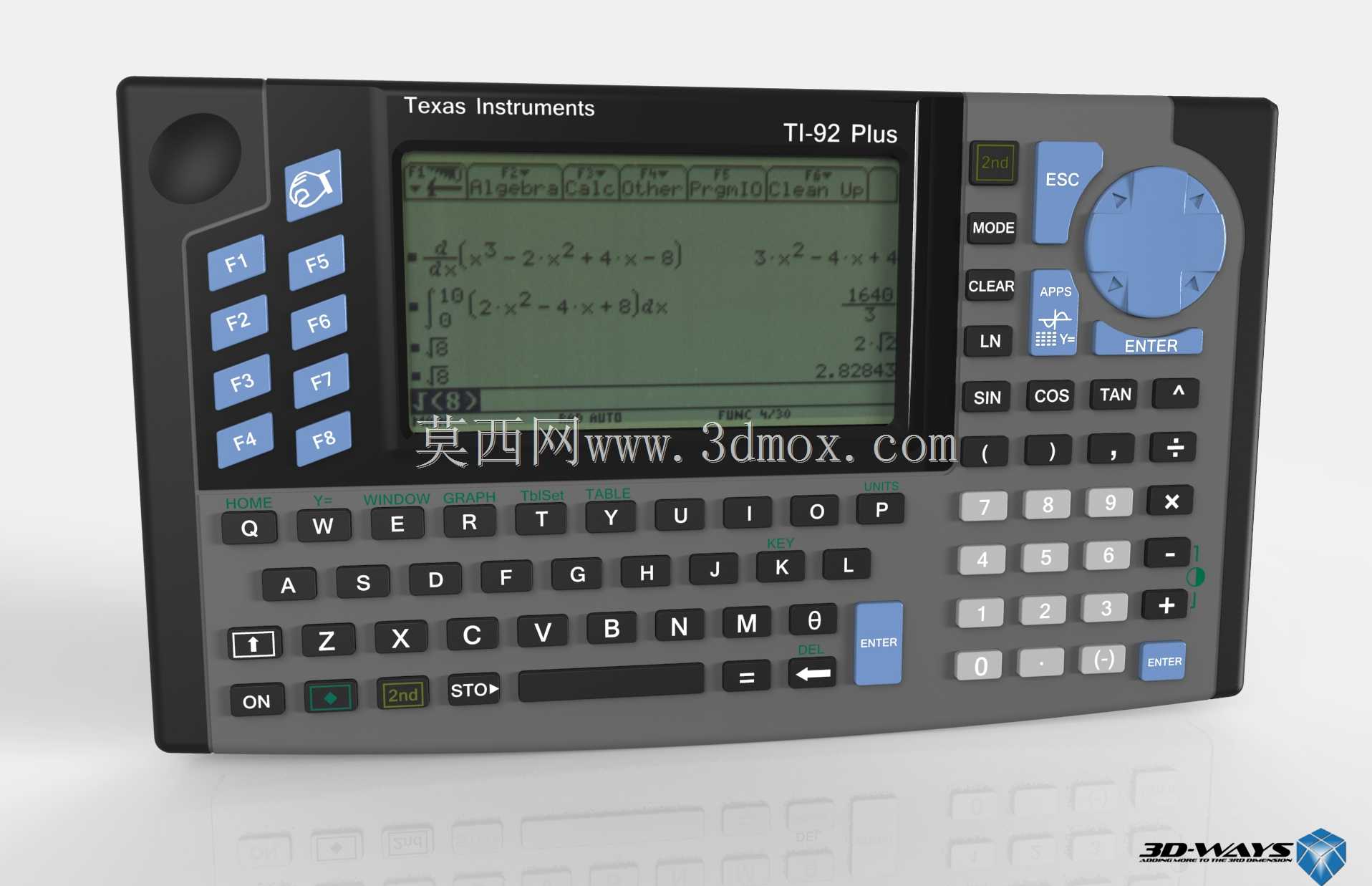

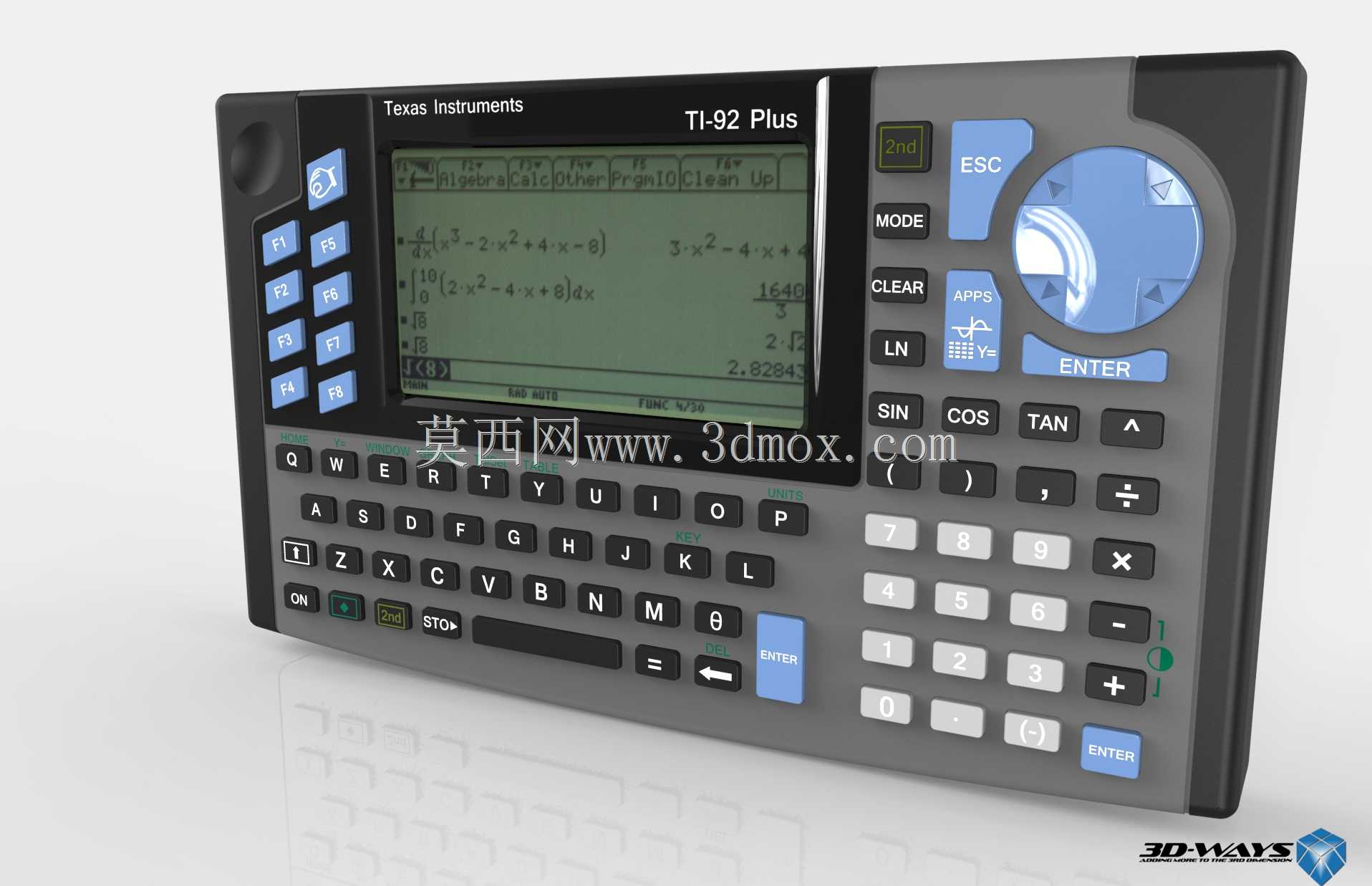

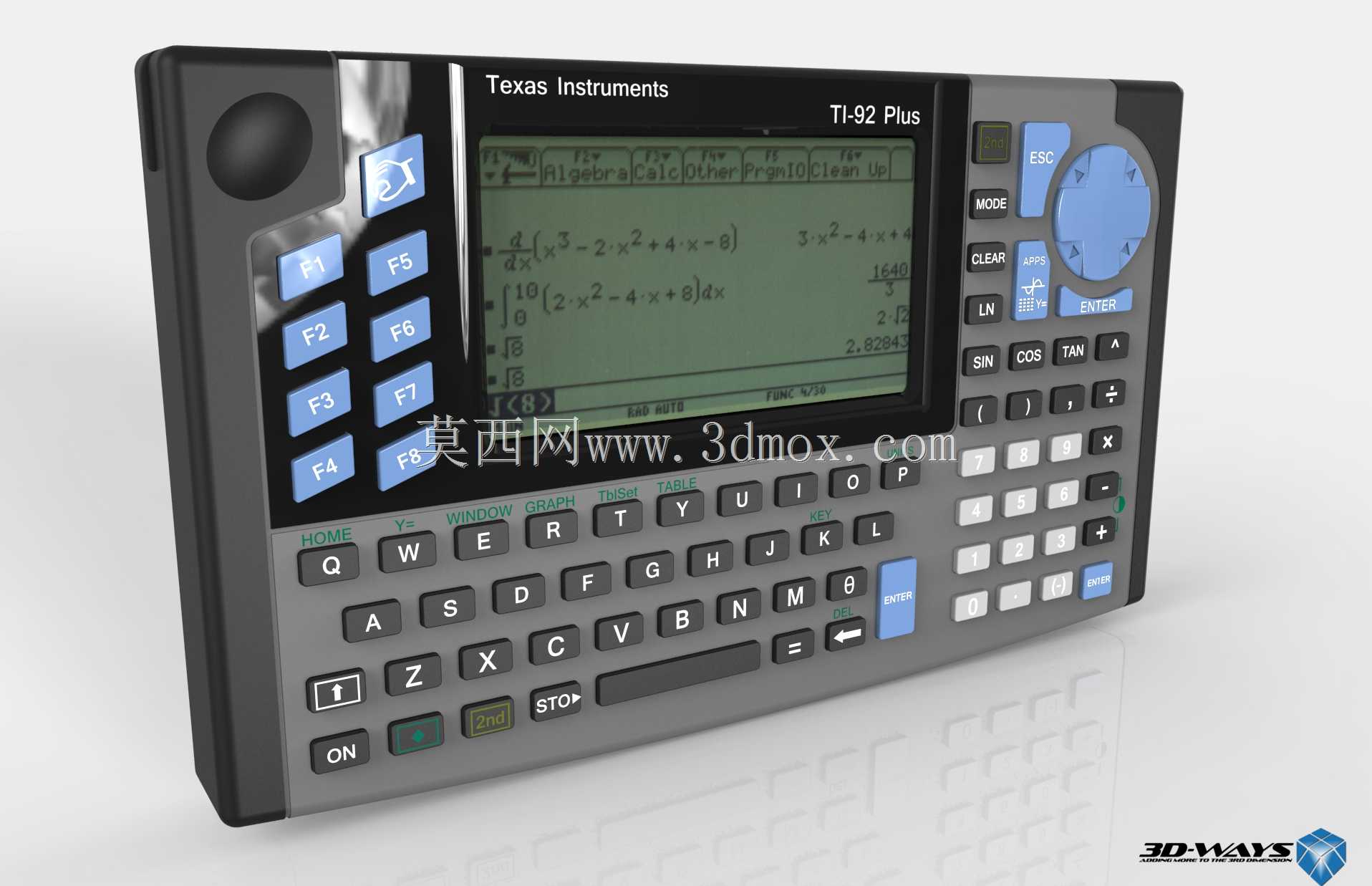

　　机身正面的功能分区逻辑清晰，上方区域为液晶显示屏安装位，屏幕周边做下沉式边框设计，既可以对屏幕形成物理防护，避免日常放置时屏幕直接接触桌面产生划痕，也能预留屏幕排线的弯折排布空间，屏幕左侧排布功能快捷键，采用蓝色凸起按键区分于常规按键，方便用户在操作时快速定位常用功能，降低盲操作的误触概率。屏幕下方为全字母键盘区域，参考标准QWERTY布局设计，按键尺寸根据手指触控面积做适配，每个按键的凸起高度、按压行程都经过实际操作验证，保证长时间输入公式、编辑程序时的按键反馈清晰度，字母区右侧为数字按键与运算功能按键区，采用灰白配色做功能区分，相邻按键之间预留足够的间隙，避免快速按动时的连带触发。机身顶部设置品牌标识区域，

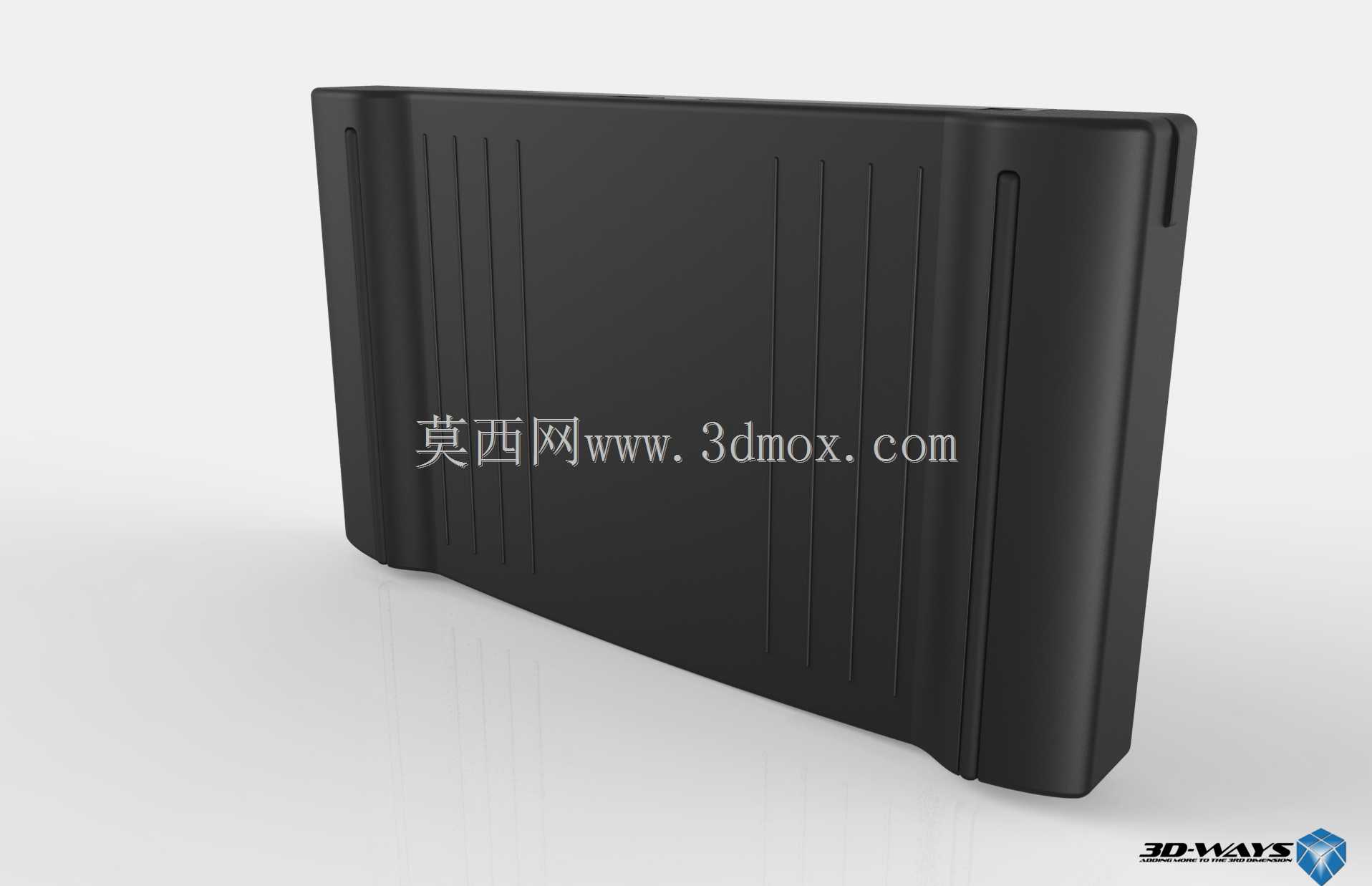

　　与屏幕边框做一体化平整设计，不会因为凸起标识影响设备的叠放收纳，机身右侧设置方向导航键与辅助功能键，导航键采用圆形转盘式设计，适配菜单选择、光标移动的操作需求，转盘周边的功能按键对应不同的二级操作菜单，按键表面做防滑纹理处理，提升指尖触控的定位准确性。从结构设计思路来看，整个机身采用前后壳扣合的装配方式，扣合位置隐藏在机身侧边的圆角过渡处，既保证外观的整体性，也能在维修拆解时通过专用工具顺利分离壳体，内部的电池仓设计在机身背部，采用独立仓盖结构，仓盖与机身之间设置卡扣定位，不需要额外螺丝即可固定，方便日常更换电池，电池仓的尺寸兼容常用的干电池规格，不需要专用充电配件即可维持设备长时间运行。按键部分采用硅胶触点+塑料键帽的双层结构，

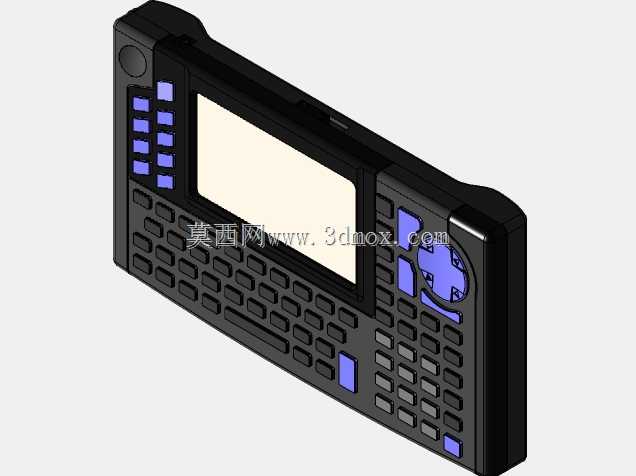

　　硅胶层负责提供按键回弹力与防尘防水的密封作用，塑料键帽表面做哑光处理，避免长期使用后表面打滑，键帽上的字符采用内嵌印刷工艺，避免长期手指摩擦导致字符磨损脱落。屏幕部分采用单色液晶显示屏，屏幕与前壳之间设置缓冲泡棉层，既可以阻挡灰尘进入屏幕显示区域，也能在设备受到轻微冲击时吸收冲击力，保护液晶面板不受损坏。机身内部的电路板固定采用定位柱+螺丝的组合方式，定位柱先完成电路板的预装定位，再通过螺丝锁紧，避免电路板在机身内部晃动，电路板上的接口位置对应机身侧边的预留开口，保证外接设备时的连接顺畅。从安装边界来看，整个设备的所有外部按键都不超出机身的最大外轮廓，避免设备放置在包内时按键被意外挤压触发，机身背部设置若干凸起的防滑垫脚，当设备放置在桌面使用时，垫脚可以增加与桌面的摩擦力，避免操作按键时设备滑动，同时垫脚的高度让机身背部与桌面之间留出微小间隙，提升设备长时间运行的散热能力。这类手持计算设备的结构设计，核心是在有限的机身空间内，平衡功能组件排布、操作手感、结构强度三者的关系，每个按键的位置、屏幕的倾角、机身的重量分布都需要结合实际使用习惯反复调整，建模过程中需要还原每个按键的分件间隙、壳体的扣合缝隙、不同功能区域的配色分界，保证模型能够完整呈现设备的真实结构特征，为后续的结构验证、外观渲染、人机工程分析提供准确的三维数据支撑。
