概念乘用车前脸造型结构设计方案

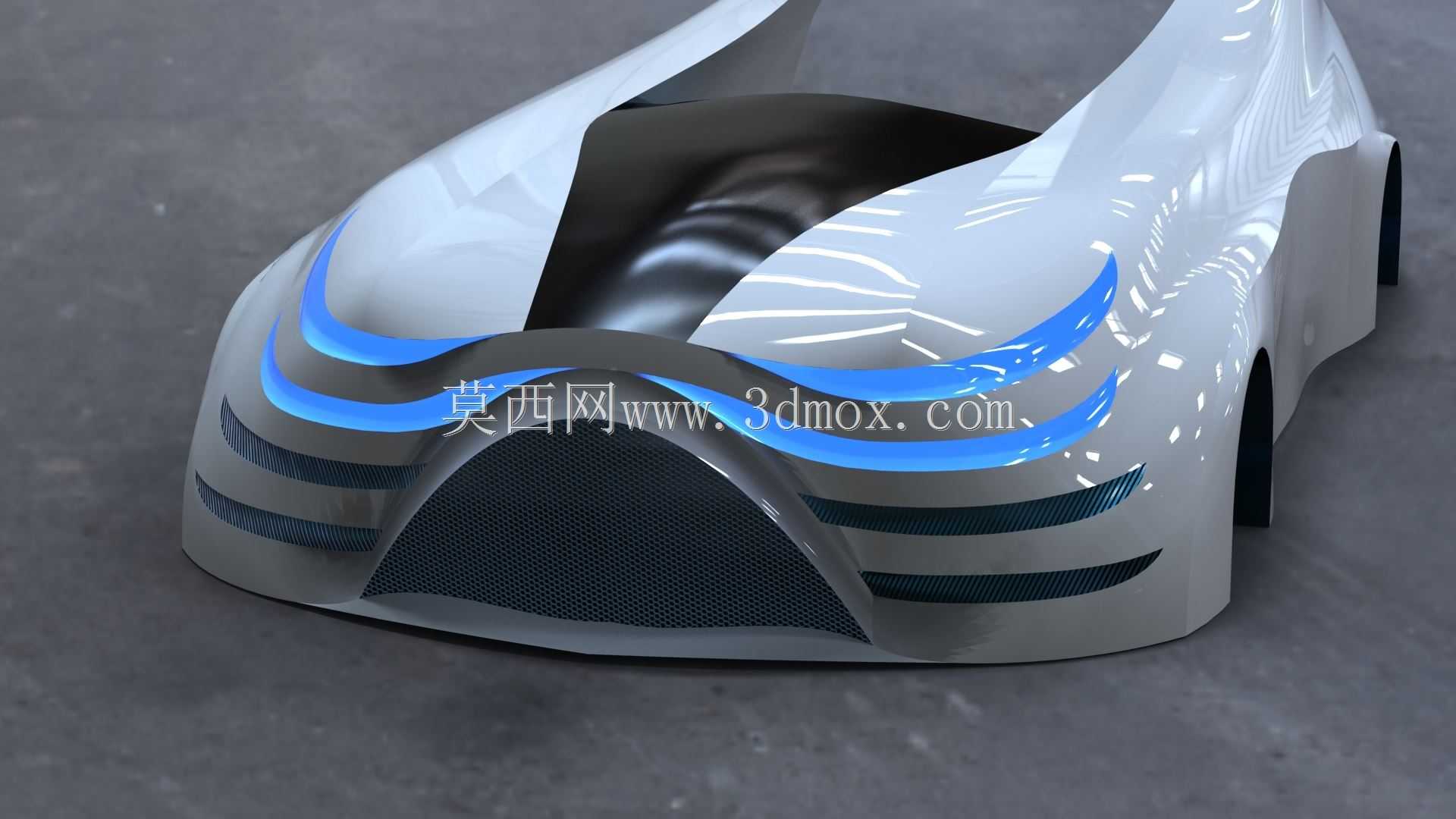

　　该模型聚焦乘用车前端外观结构的方案验证阶段，核心服务于整车造型评审、空气动力学初步校核以及内外饰安装边界匹配的工程场景，在整车正向开发流程中，属于造型冻结前的关键验证载体，可直接对接油泥模型扫描后的逆向优化环节，也能为后续工程化结构设计提供曲面基准。从功能特性来看，模型重点还原了前脸区域的分层式灯带布局、下进气格栅的网状通透结构、翼子板与前舱盖的顺滑过渡曲面，灯带区域预留了发光模组的安装沉台，每一层灯带的曲面弧度都与整车侧面腰线形成连续的视觉延伸，避免了造型上的割裂感；下格栅的网状结构做了等比例的疏密排布，既还原了概念设计的视觉效果，也预留了后续调整进气通过率的修改余量，前保险杠两侧的导流槽结构并非纯装饰造型，

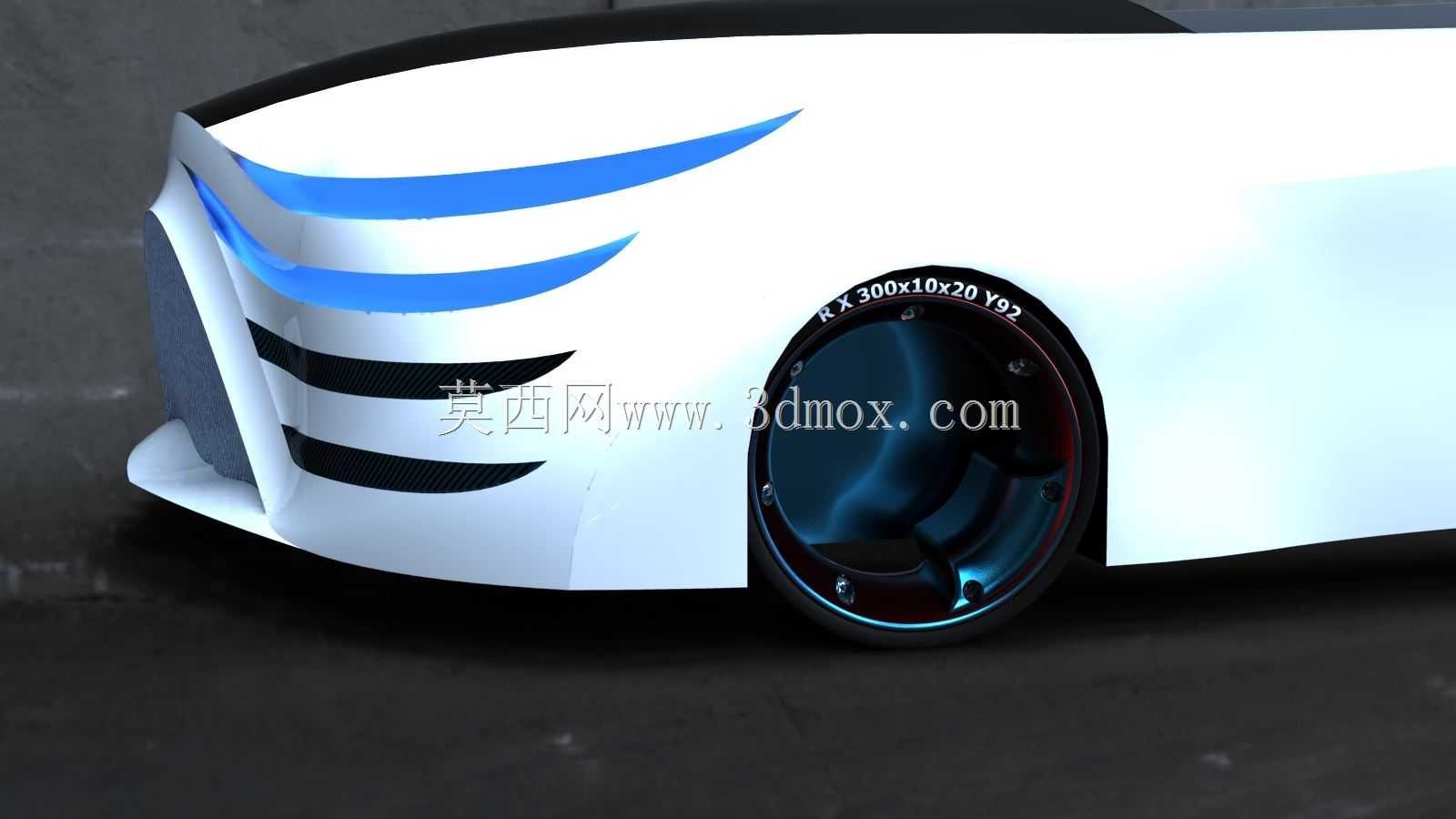

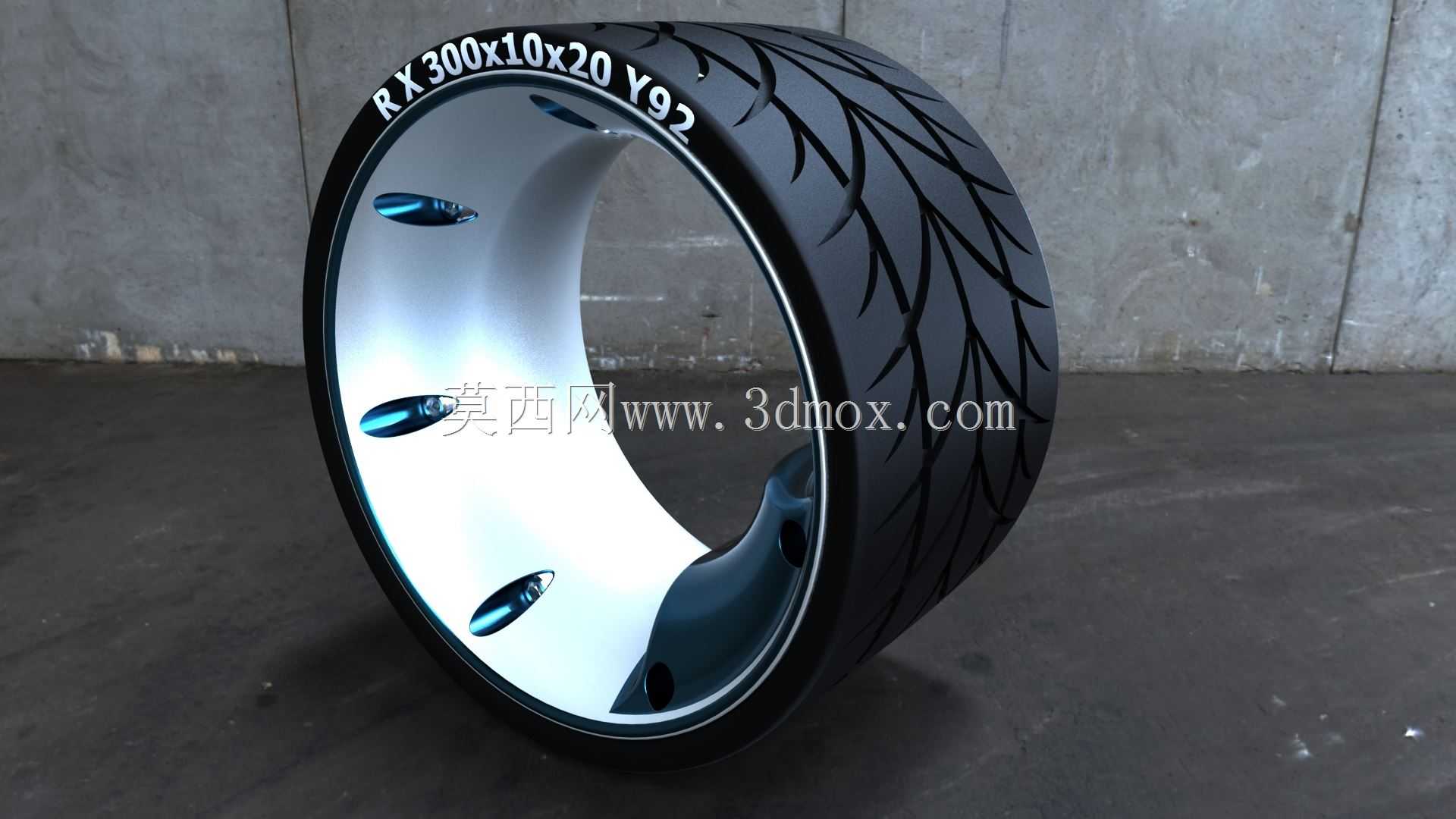

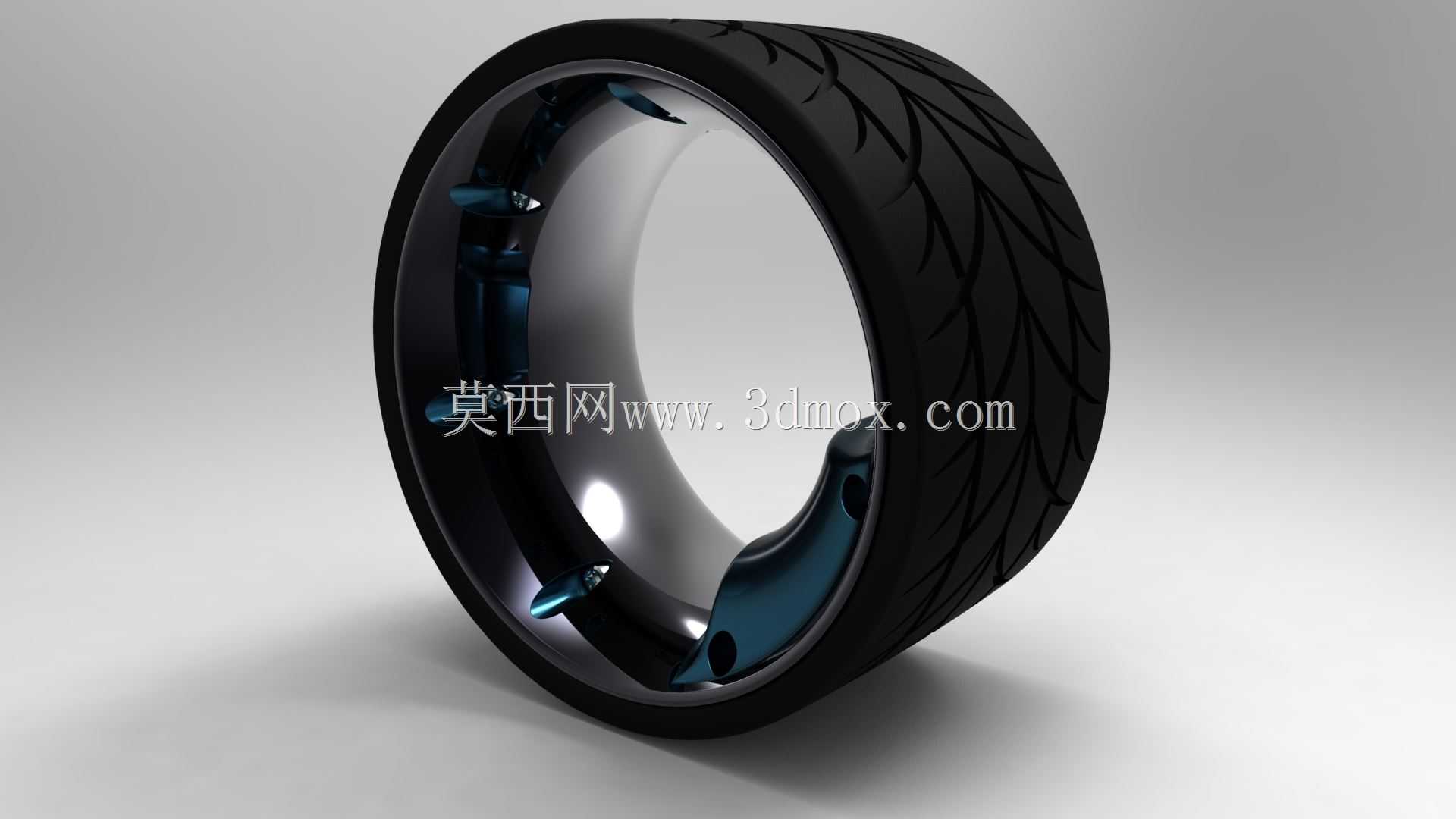

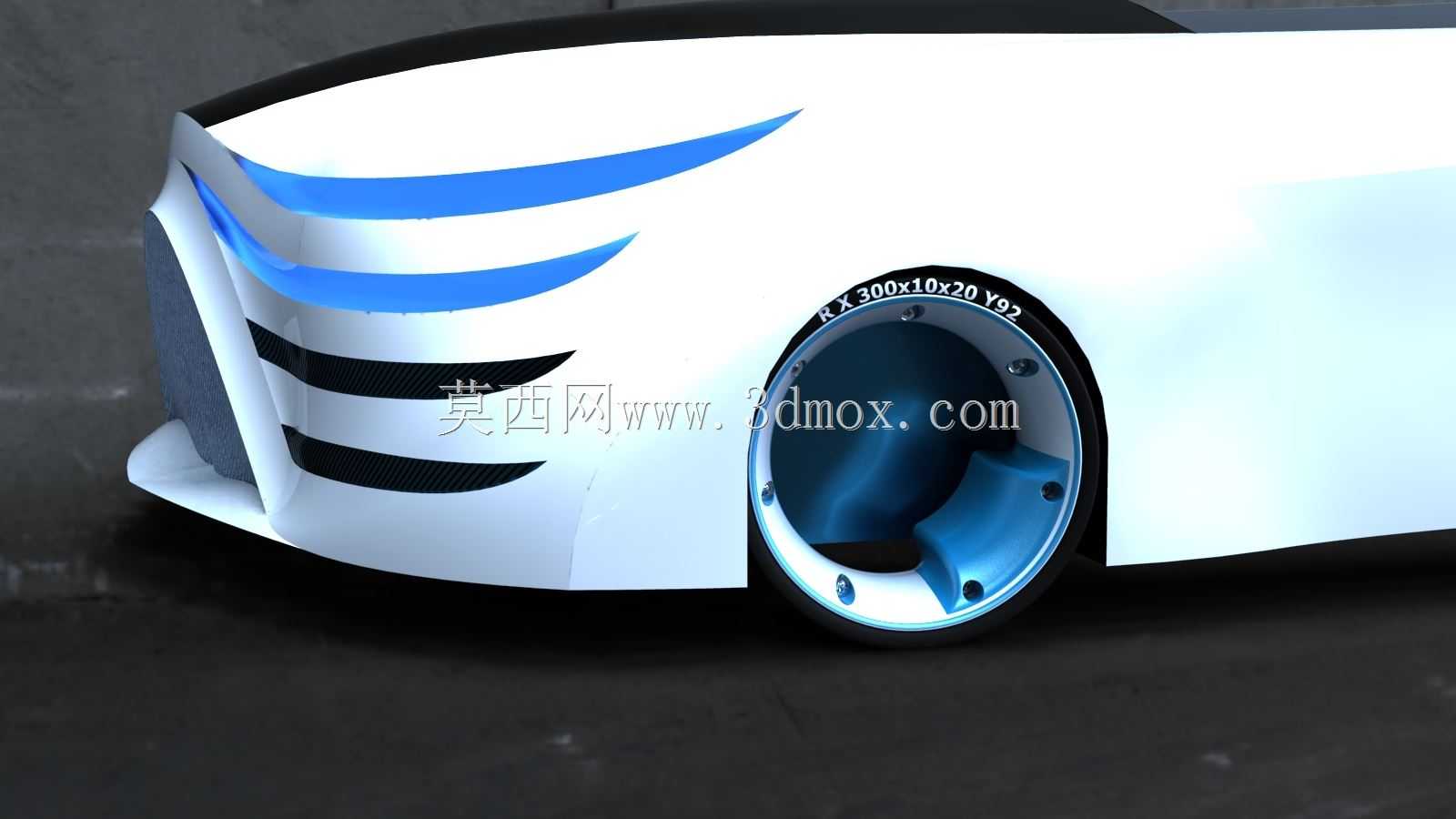

　　曲面走向经过初步的气流导向设计，可在高速行驶时引导气流沿车身侧面平顺流过，减少轮腔区域的乱流产生，降低整车风阻系数。设计思路上没有沿用传统燃油车的大尺寸中网格栅布局，而是贴合新能源车型的散热需求特征，将进气功能集中在下半区域，上半部分通过一体化的曲面覆盖弱化传统格栅的视觉存在感，灯带采用三层递进的弧形设计，最上层灯带与前舱盖前缘完全贴合，中间层灯带向两侧翼子板方向延伸并逐渐收窄，最下层灯带与下格栅上沿齐平，三层灯带的曲率经过反复调整，在不同观察角度下都能形成连贯的视觉光带，不会出现曲面扭曲导致的反光断层。车身侧面采用大曲率的顺滑曲面设计，轮拱区域做了内收式的曲面处理，可适配不同尺寸的轮毂选型，轮眉与车身曲面采用一体化过渡，

　　没有额外的突出装饰件，既降低了生产环节的装配复杂度，也能减少高速行驶时的风噪产生。从安装边界来看，前舱盖与翼子板的分缝位置做了隐藏式设计，分缝沿灯带最上层的边缘走向布置，在视觉上几乎与灯带造型融为一体，避免了传统外露分缝破坏造型整体性的问题；前保险杠与翼子板的搭接位置预留了0.3mm的常规安装间隙，曲面过渡处做了R角优化，避免装配后出现阶差导致的视觉瑕疵；前脸下部的防撞梁安装区域在模型内部做了预留空间，曲面造型没有侵入防撞梁的安装包络，后续工程化阶段不需要对外观曲面做大幅度修改即可满足碰撞安全的结构布置要求。前挡风玻璃的安装面做了内凹式的沉台设计，沉台深度匹配常规夹层玻璃的厚度，玻璃安装后可与周围曲面保持齐平，减少玻璃边缘的气流分离；驾驶舱区域的开口轮廓做了圆润化处理，没有尖锐的转角，既符合玻璃成型的工艺要求，也能降低应力集中导致的玻璃开裂风险。整个模型的曲面全部采用G2连续标准构建，所有相邻曲面的曲率变化顺滑，没有突兀的折角，可直接导入渲染软件做材质与光影效果验证，也能对接CAE分析软件做外流场的初步仿真计算，不需要额外做曲面修补工作。在实际项目推进中，这类原型模型还可用于展车制作的基准参考，通过3D打印或者五轴铣削的方式直接制作1:1的油泥模型或者硬质展示模型，减少造型反复修改的周期，避免直接开模带来的成本风险；模型的曲面数据分层清晰，外观曲面、安装沉台、分缝特征分别放在不同的图层中，

　　后续结构工程师可以直接在外观曲面的基础上拆分零部件，设计安装卡扣、定位柱等内部结构，不需要重新构建外观曲面，大幅提升跨部门的协同效率。值得注意的是，模型中前脸的灯带安装沉台深度统一设置为5mm，可适配市面上常规的LED灯带模组厚度，不需要额外修改曲面即可完成发光部件的装配；下格栅的网状筋条宽度设置为2mm，既满足视觉上的精致感要求，也符合注塑工艺的最小壁厚要求，后续量产时不需要对筋条尺寸做大幅度调整即可满足成型要求。车身侧面的曲面从A柱一直延伸到车尾区域，整个侧面没有多余的特征线，通过曲面本身的曲率变化形成光影效果，这种设计对曲面的构建精度要求较高，模型中所有曲面的控制点都做了均匀排布，避免了局部控制点过密导致的曲面褶皱问题，在做高光检查时，曲面上的高光线条连续顺滑，没有出现扭曲或者断裂的情况，完全满足A级曲面的初步评审要求。
