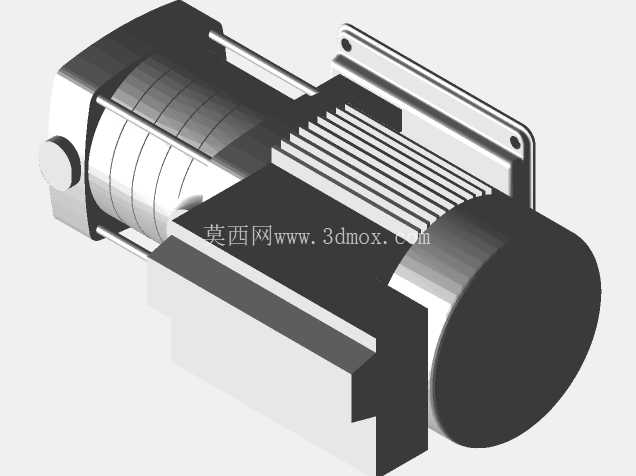

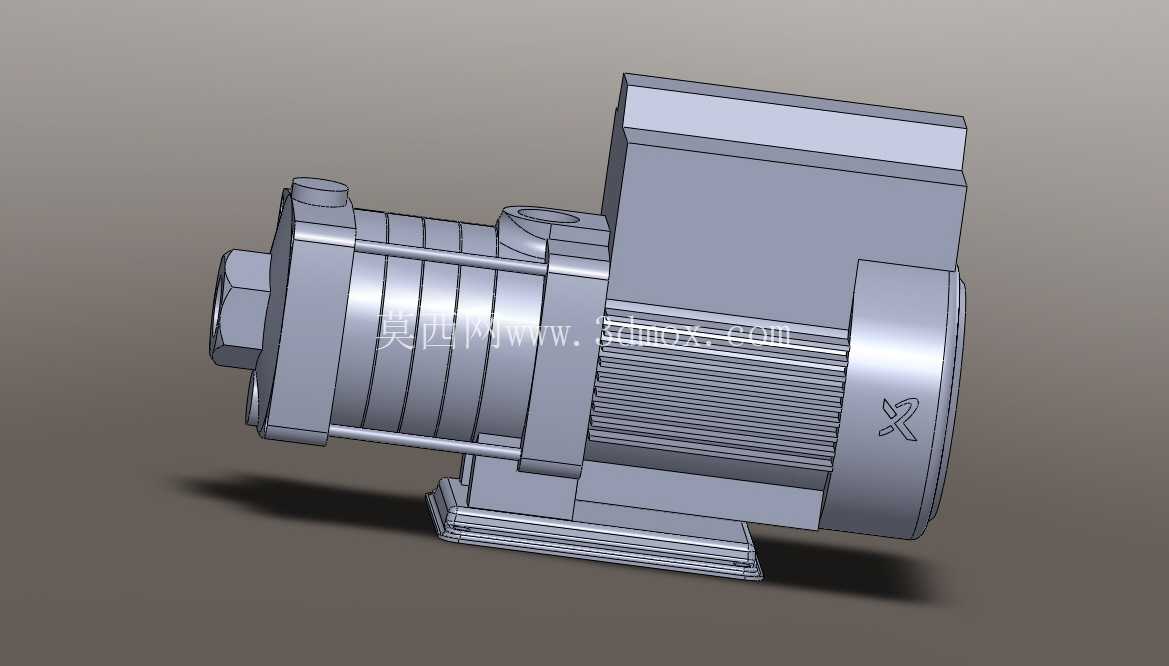

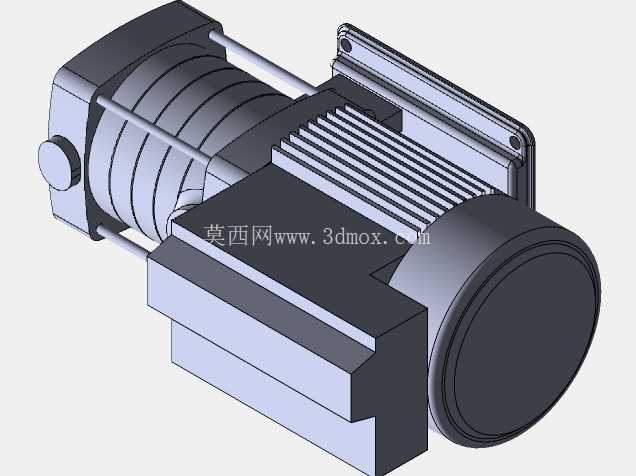

卧式多级离心泵格兰富CH2结构三维建模

　　在民用供水、小型工业流体输送、暖通循环系统的选型与结构设计工作中，卧式多级离心泵的三维结构建模是设备适配、管路布局校核的核心参考依据，本次呈现的格兰富CH2型卧式离心泵模型，完全还原了量产机型的实体结构特征，可直接用于设备间布局干涉检查、安装基座尺寸匹配、管路接口对接模拟等实际工程场景。从实际应用场景来看，这类小流量高扬程的卧式多级泵，常被用于高层住宅二次供水增压、小型工业冷却循环系统供水、净水设备前端加压、暖通空调闭式循环水输送等工况，相比立式泵其卧式安装的重心更低，运行时的振动幅度更小，对安装基座的承重要求更宽松，适合安装在空间高度受限的设备夹层、地下泵房角落等位置，不需要预留过高的竖向检修空间。从设备功能特性来看，该泵采用多级叶轮串联结构，每一级叶轮配合对应的导叶结构实现流体逐级增压，相比单级离心泵可以在更小的体积下实现更高的输出扬程，适配需要稳定水压的输送场景；泵体与驱动电机采用同轴直联结构，取消了中间联轴器的传动损耗，整体传动效率更高，同时缩短了整机的轴向长度，减少了设备安装所需的横向空间。

　　从产品设计思路来看，建模过程中完全遵循实物的装配逻辑：进水端采用侧进式接口，出水端垂直向上布置，方便现场管路的走向排布；泵体的串接拉杆采用周向均匀分布的设计，既保证了各级泵壳之间的密封压紧力均匀，避免高压工况下出现渗漏，也简化了泵体的拆装流程，检修时仅需拆卸周向拉杆即可逐级拆分叶轮与导叶组件，不需要额外拆解电机部分；电机端的散热筋沿轴向平行布置，配合电机尾部的散热风叶可以实现运行过程中的自然风冷，保证长时间连续运行时电机温升控制在合理区间；底部的一体式安装底座采用加厚铸铁结构的形态还原，底座上的安装孔位完全匹配实物的安装尺寸，建模时预留了螺栓安装的沉头空间，方便设计人员直接调用模型进行基座的螺栓孔定位设计。

　　从外形尺寸与安装边界来看，整机轴向长度控制在紧凑区间，泵体部分的最大外径适配小流量工况的流体过流需求，电机部分的外径与泵体端盖尺寸匹配，整机重心落在安装底座的中心区域，安装时不需要额外做配重平衡；进水口与出水口的接口尺寸符合常规民用供水的管路通径标准，接口的法兰厚度、密封槽位置都做了精准还原，设计人员在进行管路系统建模时，可以直接对接管路模型，不需要额外调整接口尺寸；安装底座的固定孔间距、孔位大小都按照实物参数还原，在进行泵房布局设计时，可以直接根据模型的安装边界预留检修空间，泵体两侧预留的拉杆拆装空间、电机尾部预留的风叶散热空间都在模型中有所体现，避免后期现场安装时出现空间不足、无法拆装检修的问题。

　　建模过程中对泵体的细节结构也做了完整还原，包括泵体端盖的密封槽位置、叶轮的叶片弧度、导叶的流道形态、电机接线盒的安装位置与尺寸、底座的加强筋结构都一一呈现，没有做过度的简化处理，结构设计人员可以通过模型直观了解泵的内部装配关系，在进行泵组配套设计、减震基座设计、管路支架设计时，可以直接提取模型的外形轮廓、安装点位、接口位置等参数，不需要再手动测量实物尺寸，大幅提升前期方案设计的效率。对于设备选型人员来说，该模型可以直观展示泵的整体形态与安装尺寸，方便在方案阶段就将泵模型导入整体厂区或建筑的设备布局模型中，提前校核与周边管路、阀门、其他设备的间距是否满足规范要求，避免后期施工时出现设备碰撞、检修空间不足等问题。
