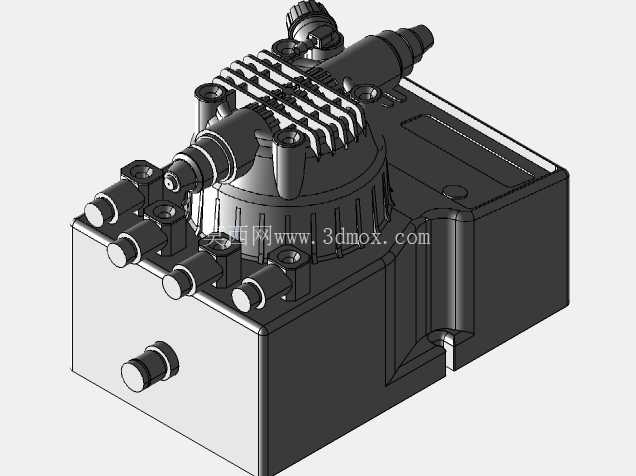

电磁驱动加药计量泵结构三维建模

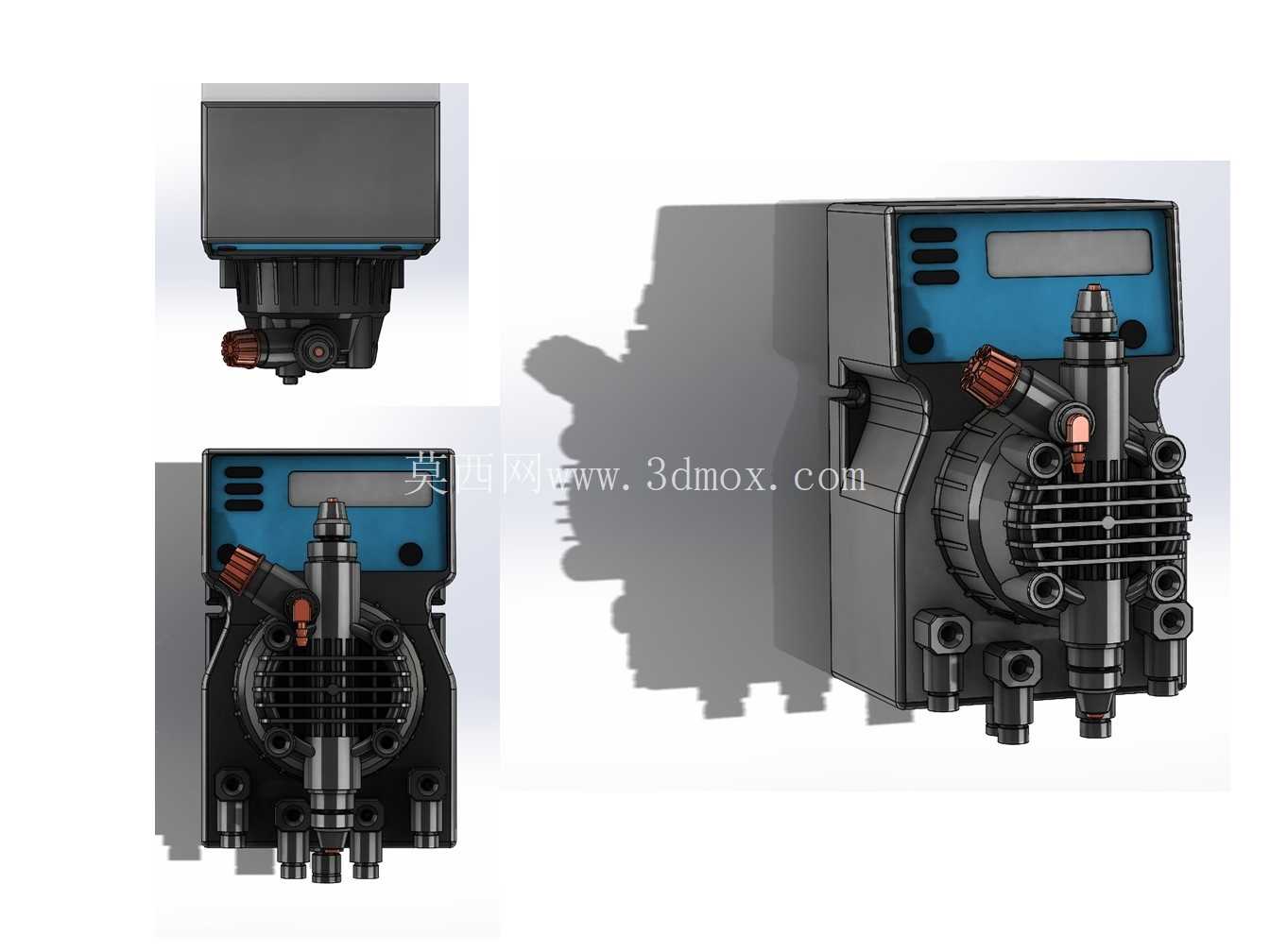

　　从功能实现的角度，建模时完整还原了电磁驱动计量泵的核心工作逻辑：电磁驱动模块位于泵体上部的控制盒内，通过电磁推杆带动隔膜腔做往复运动，实现药剂的定量吸入与排出，建模时特意保留了隔膜腔的流道结构细节，进出口的单向阀安装位、接头螺纹规格都按照常用的6mm软管快插接口做了还原，现场安装时可以直接匹配常规加药管路，不需要额外转接头。控制端的结构建模也贴合实际使用场景，正面的显示屏区域做了下沉式设计，能够避免现场药剂喷溅直接接触屏幕，调节旋钮与功能按键的位置设置在泵体正面偏上区域，操作人员站在加药柜前不需要弯腰就可以完成参数调节，接线端口设置在泵体侧下方，走线时可以顺着安装面板的线槽排布，不会和正面的管路产生干涉。这款电磁驱动计量泵的三维建模，完全围绕水处理加药工况的实际安装与使用需求展开，建模过程中优先还原了设备在现场安装时的边界约束，首先明确了泵体的安装基准：背部的挂装卡槽与底部的安装螺孔位置完全匹配常规加药系统安装面板的通用开孔尺寸，整体宽度控制在130mm以内，高度不超过220mm，深度方向突出安装面的尺寸控制在180mm，能够直接适配现有水处理加药柜的预留安装位，不需要额外改造柜体结构。

　　在外形结构的处理上，泵头部分的散热格栅做了等比例还原，格栅的间隙控制在3mm，既能够保证电磁模块工作时的热量散出，也能避免现场的灰尘、絮状杂物进入泵体内部，泵头与电磁模块的连接法兰做了止口定位结构，装配时能够快速对齐，减少现场安装的对位时间，进出口的接头位置做了加厚处理，能够承受管路安装时的拧紧力矩，避免长期使用后出现接口开裂漏液的问题。建模过程中也考虑了不同工况的适配性，泵体的材质分区做了明确的结构区分：药剂接触的泵头、单向阀、隔膜部分按照耐腐工程塑料的结构做了壁厚设计，壁厚均匀控制在4mm，既能够承受常规水处理药剂的腐蚀，也不会因为壁厚过大导致整体重量超标，电磁模块的外壳做了加强筋设计，在外壳壁厚2mm的基础上，通过纵向加强筋提升结构强度，避免运输、安装过程中出现外壳变形。

　　从应用场景来看，这类计量泵主要用在循环水处理、污水处理、泳池水质维护的药剂投加工位，需要精准控制絮凝剂、消毒剂、pH调节剂的投加量，建模时特意还原了流量调节的刻度标识结构，泵头侧面的调节杆位置预留了刻度盘安装位，现场调试时可以根据刻度快速调整投加流量，不需要反复校准。安装边界的处理上，背部挂装结构的卡槽深度做了10mm的设计，能够卡在厚度1.5-2mm的安装钢板上，挂装后底部的两个固定螺孔可以加装螺丝做二次固定，避免设备运行时的电磁振动导致泵体移位，接线腔的密封结构也做了还原，进线口的防水格兰头位置预留了标准M20螺纹接口，能够满足加药间潮湿环境的防护要求。

　　整体建模没有做多余的装饰性结构，所有的外形特征都服务于实际安装、操作、维护的需求：比如泵体底部的排液槽结构，能够将接口处渗漏的少量药剂引导至泵体外侧，不会顺着安装面流到柜体内的电气元件上；控制盒顶部的斜面设计，能够避免现场积灰、积液，减少日常清理的工作量；快拆式的泵头固定结构，建模时还原了卡扣的配合间隙，后期更换隔膜、单向阀的时候不需要完全拆下泵体，只需要松开卡扣就可以拆下泵头维护，大幅缩短现场维护的停机时间。
