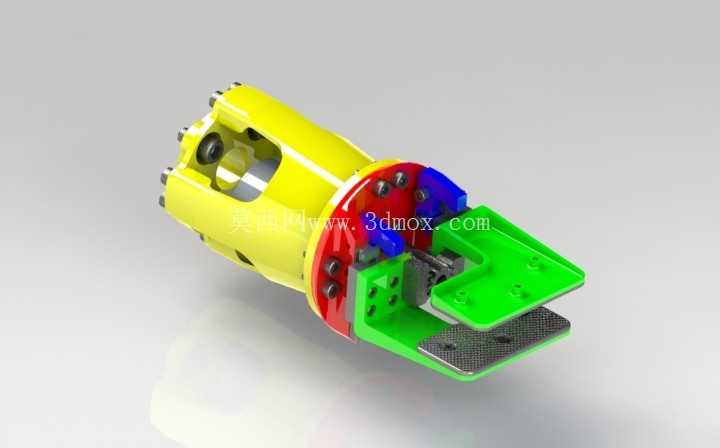

扁平物料夹持专用机器人末端抓手结构

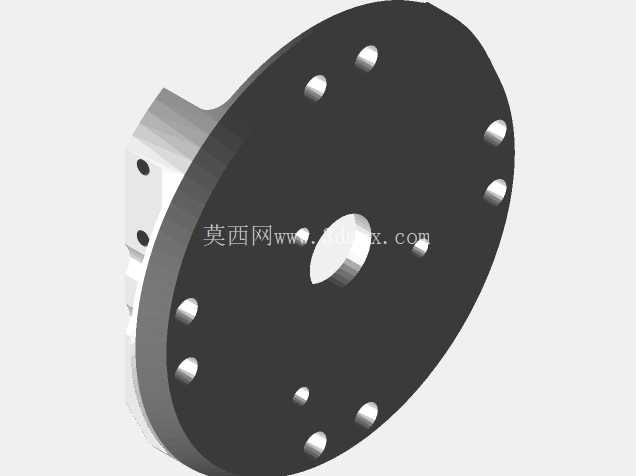

　　在3C电子组装、薄型钣金上下料、软包电芯转运、印刷包装片材分拣这类涉及扁平形态工件的自动化产线场景里，常规的两指圆弧面抓手很容易出现夹持力分布不均、工件边角压损、薄料翘边滑脱的问题，这款针对扁平物体设计的机器人抓手，正是为解决这类窄场景的夹持痛点开发的末端执行结构。从实际落地的工况适配来看，这类抓手常搭配六轴工业机器人或者水平多关节机械手使用，安装端采用标准的法兰对接结构，可直接匹配主流工业机器人的末端安装孔位，不需要额外设计过渡转接板，整体径向最大尺寸控制在120mm以内，轴向伸出长度不超过180mm，在紧凑的产线工位里不会和周边的料架、治具产生运动干涉，能适配狭窄空间内的取放料动作。

　　夹指的工作面做了针对性的结构设计，没有采用常规的点接触或者线接触结构，而是做了大平面的夹持贴合面，接触表面镶嵌了带细密网格纹路的防滑耐磨垫片，当夹持厚度0.5mm到20mm区间的扁平工件时，夹持力可以均匀分散在整个接触面上，既不会因为局部压强过大压伤软质工件表面，也不会因为接触面积不足导致高速转运过程中工件滑落。驱动部分集成在抓手的主体壳体内，没有外露的气管或者线缆走线，壳体采用硬质铝合金加工成型，表面做了阳极氧化处理，在车间多尘、有少量切削液飞溅的环境里也能稳定运行，内部的传动结构做了同步对中设计，两侧夹指的开合行程完全对称，不需要额外做夹持位置的偏移补偿，抓取工件时可以自动对中，保证工件被夹持后的位置重复精度控制在±0.1mm以内，满足后续组装、视觉定位工位的精度要求。

　　设计过程中优先考虑了夹指的快换需求，夹指和内部传动块之间采用内六角螺丝锁紧固定，针对不同尺寸、不同材质的扁平工件，只需要更换对应接触面形状的夹指模块，不需要拆解整个抓手的主体结构，换型时间可以控制在10分钟以内，适配多品种小批量的柔性生产需求。夹指的开合行程做了合理的冗余设计，最大开合距离可达60mm，既可以夹持薄如纸张的印刷标签片材，也可以夹持厚度较大的扁平钣金件、硬质塑料壳体，夹持力可以通过配套的气动调压阀在10N到80N区间无级调节，针对易碎的玻璃薄片、软质的泡棉垫片这类易损工件，可以调低夹持力避免工件破损，针对较重的金属扁平件，可以调高夹持力保证转运过程的稳定性。

　　从结构受力的角度来看，整个抓手的传动副都做了耐磨处理，转动配合位置加装了自润滑轴承，长时间高频往复开合不会出现明显的间隙累积，保证长期运行的夹持精度稳定性，主体内部的气路走线全部做了内置处理，不会出现机械手运动过程中管线缠绕、磨损漏气的问题，降低日常维护的频次。在实际的产线验证中，这类抓手可以适配每分钟30次以上的高频取放动作，连续运行的故障率远低于常规的通用平口夹具，尤其是在处理表面光滑、厚度较薄的扁平工件时，不会出现常规夹具常见的夹痕、工件弹飞、定位偏移等问题，不管是在冲压线的片料上下料工位，还是包装线的纸盒拾取工位，或是电子产线的电路板转运工位，都能直接替换原有通用夹具，不需要对原有机器人的运动程序做大幅度修改，大幅缩短产线的调试周期。夹指的工作面还预留了扩展安装孔位，可以根据需求加装真空吸附孔、光纤检测传感器，当夹持带有镂空结构的扁平工件时，可以配合真空吸附形成双重固定，进一步提升夹持的可靠性，传感器可以实时检测工件是否被成功夹持，避免出现空抓、工件掉落的情况，适配自动化产线的无人化运行需求。
