平面物体夹持机器人夹爪结构设计

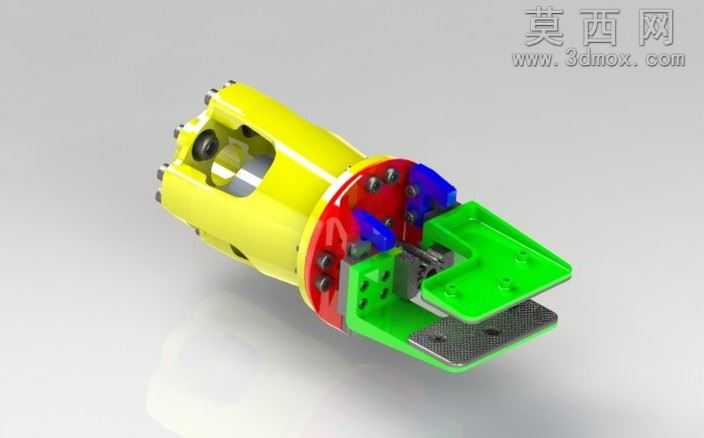

本作品为针对平面类物体抓取作业设计的机器人末端夹持器，整体建模过程围绕实际作业的夹持稳定性、动作可靠性展开，在三维建模环境中完成了全零件的参数化搭建，从基座连接段到夹持执行端的每一处结构都经过尺寸校核，确保各部件装配无干涉、动作行程符合设计预期。建模阶段首先完成夹持器与机器人臂端连接的黄色主体基座设计，该基座采用筒式结构，内部预留了驱动组件的安装空间，侧壁开设的减重与观察孔位既降低了整体自重，也方便后期装配调试时查看内部传动件的运行状态，基座表面做了光滑曲面过渡处理，避免棱角带来的安全隐患。前端的夹持执行模块采用红蓝绿三色分区的结构设计，红色法兰连接盘承担基座与夹持爪体的连接固定作用，盘面上均匀布置的紧固螺丝孔位经过同轴度校验，保证爪体安装后与基座输出轴的同轴精度；蓝色部分为传动导向结构，负责将驱动端的动力传递至两侧夹爪，引导夹爪完成开合动作，建模时对导向槽的配合间隙做了精准设定，既保证动作顺滑无卡滞，也避免间隙过大导致的夹持精度下降。绿色部分为直接接触被夹持平面物体的夹爪主体，夹爪夹持面设计为大平面接触结构，增大与平面物体的接触面积，降低夹持压强避免损伤工件表面，夹持端还增设了防滑垫层结构，提升抓取平面类光滑工件时的摩擦力，防止工件脱落。渲染阶段针对不同部件赋予了差异化的材质表现，主体基座采用亮黄色工程塑料材质，模拟实际产品中轻量化高强度的工程塑料外壳质感，红色法兰盘赋予金属烤漆材质，凸显连接结构的结构强度属性，蓝色传动件做了半透明与实色结合的材质处理，可直观展示内部传动结构的布局，绿色夹爪采用哑光硬质塑料材质，搭配黑色防滑橡胶垫层，还原真实夹持作业部件的材质特性。设计过程中重点考量了平面物体夹持的对中性，两侧夹爪采用对称式开合结构，保证夹持时平面物体受力均匀，不会出现偏载滑落的问题，整体结构紧凑，适配轻型机器人的末端负载要求，可应用在流水线平面工件转运、平面类零件上下料等作业场景，建模完成后通过软件的干涉检查、运动仿真模块验证了开合全行程的动作合理性，确保结构设计具备实际落地应用的可行性。
