工业机器人配套弧形夹持线圈夹具结构

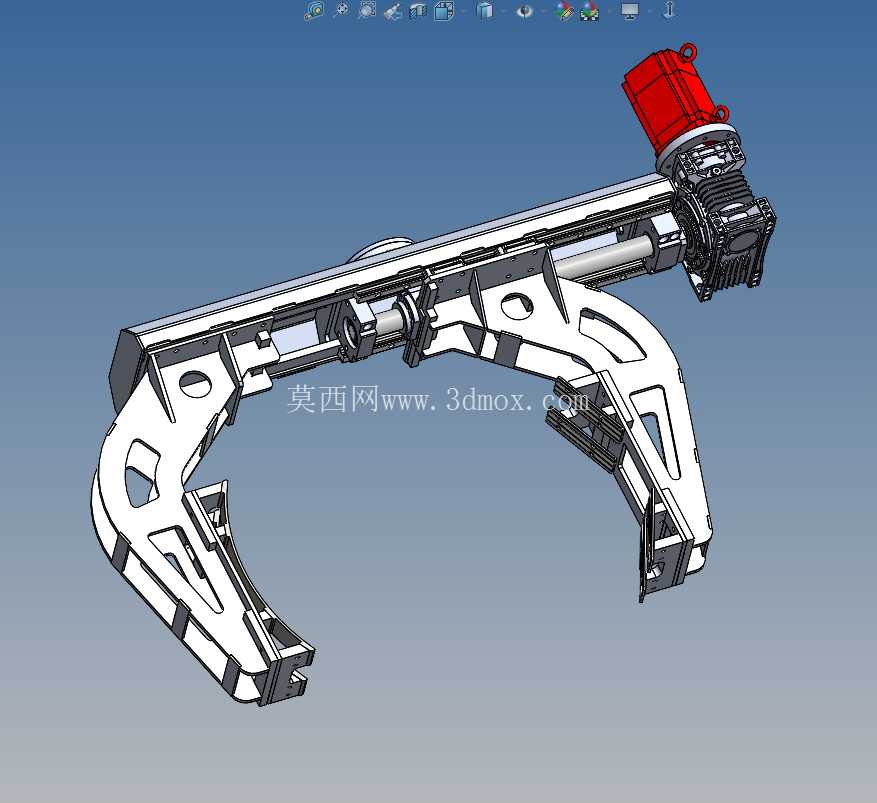

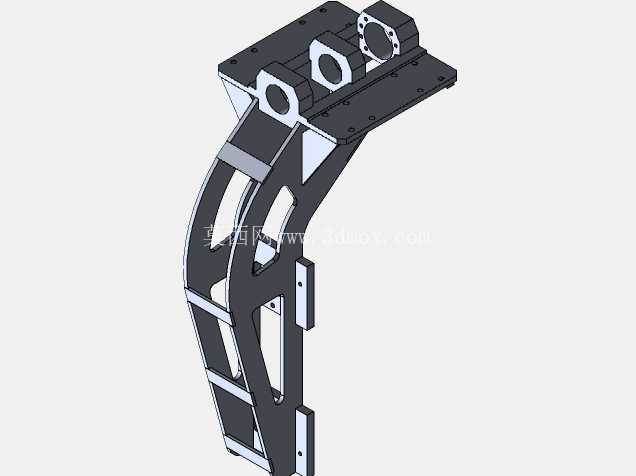

　　这套弧形夹持机构主要适配工业机器人末端执行场景，针对环形、大直径线圈类工件的转运、上下料工序设计，常见于电机定子生产、变压器线圈加工、大型电磁绕组制造的产线环节，替代传统人工抬运与简易吊具作业，解决大尺寸弧形工件夹持易变形、对位难、转运效率低的现场痛点。从结构布局来看，整套夹具采用对称式C型开口框架设计，框架主体采用镂空式筋板结构，在保证整体刚性的前提下大幅降低自身重量，减少机器人末端负载冗余，框架的弧形内轮廓完全匹配待夹持线圈的外圆弧度，夹持接触面预留了软质垫层安装位，避免刚性接触刮伤线圈外层绝缘包覆层。

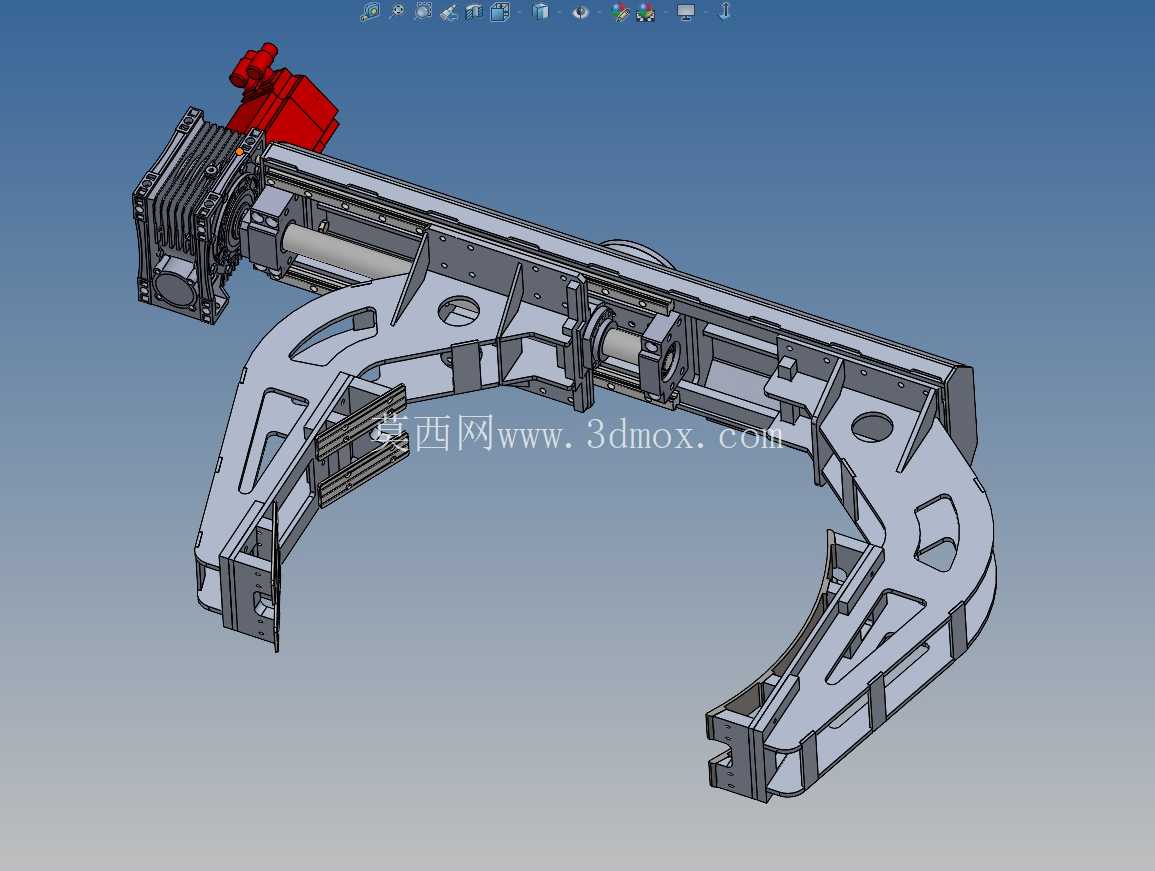

　　驱动端布置在夹具的上部安装侧，采用直线驱动模组配合传动丝杠实现两侧夹臂的同步开合动作，驱动模组的安装座与机器人末端法兰直接对接，安装法兰面预留了标准的螺栓孔位与定位销孔，可适配主流负载级别的工业机器人法兰接口，无需额外制作过渡转接板。夹臂的开合行程覆盖常规中大型线圈的直径范围，开口尺寸设计时预留了足够的工件取放安全间隙，避免上下料过程中夹臂与工件、周边工装发生干涉。夹臂末端的夹持块采用可快换结构，针对不同线径、不同外层材质的线圈，可快速更换对应型面的夹持块，无需拆解整套夹具主体结构，缩短产线换型调试的时间。

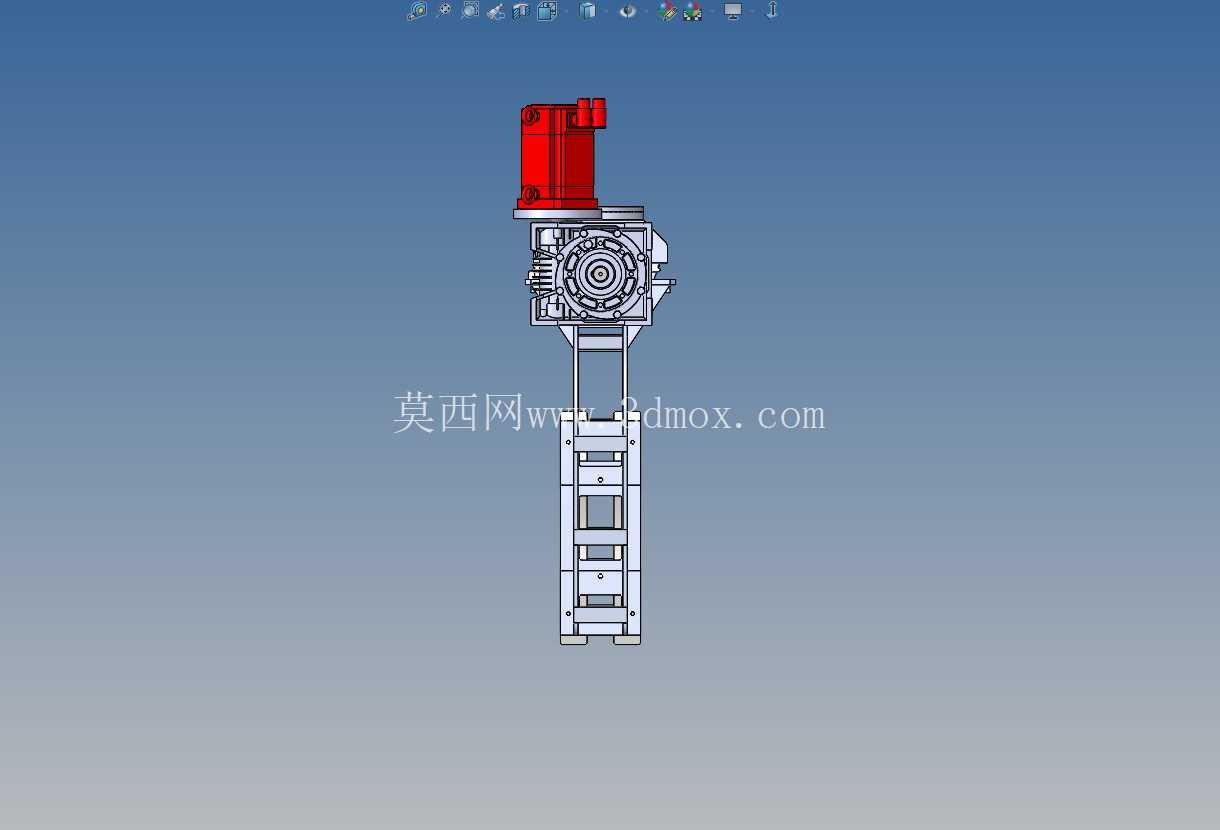

　　整套夹具的重心经过配平设计，驱动组件与框架主体的重心落在机器人法兰的中心轴线上，减少机器人高速运转时的偏载力矩，降低机器人关节的额外负载损耗。传动部分采用封闭式丝杠传动结构，外部加装防护盖板，隔绝车间内的金属粉尘、绝缘漆雾等杂物进入传动副，延长传动部件的维护周期，导轨副采用自润滑式线性导轨，可适应长时间连续往复开合的作业工况。从安装边界来看，整套夹具闭合状态下的外轮廓尺寸适配常见的机器人作业安全围栏空间，不会在机器人回转过程中超出预设的安全作业范围，夹具上预留了传感器安装位，可加装开合位置检测传感器、夹持力检测传感器，接入产线PLC控制系统实现夹持状态的实时反馈，避免夹持不到位、工件脱落的异常工况。

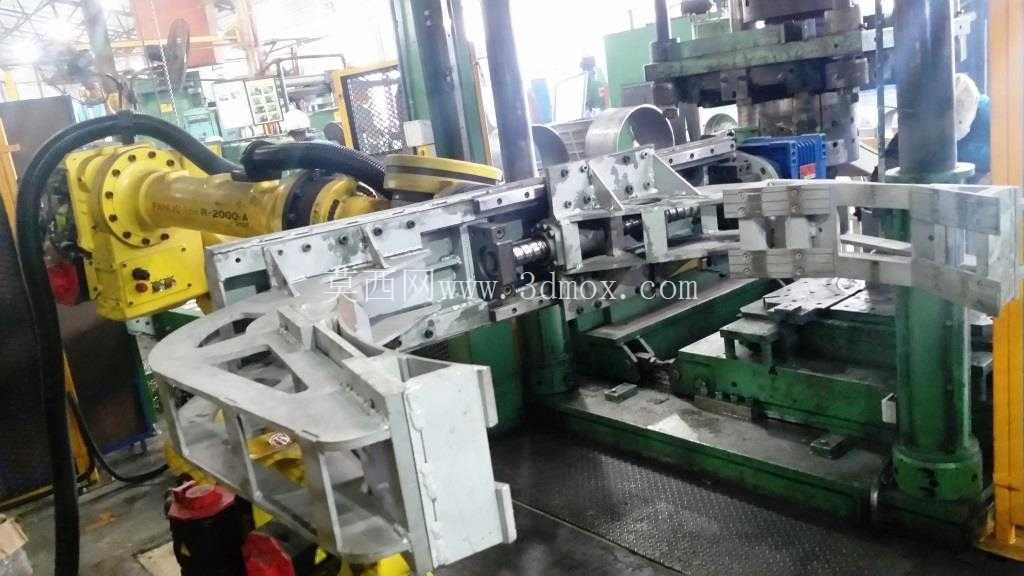

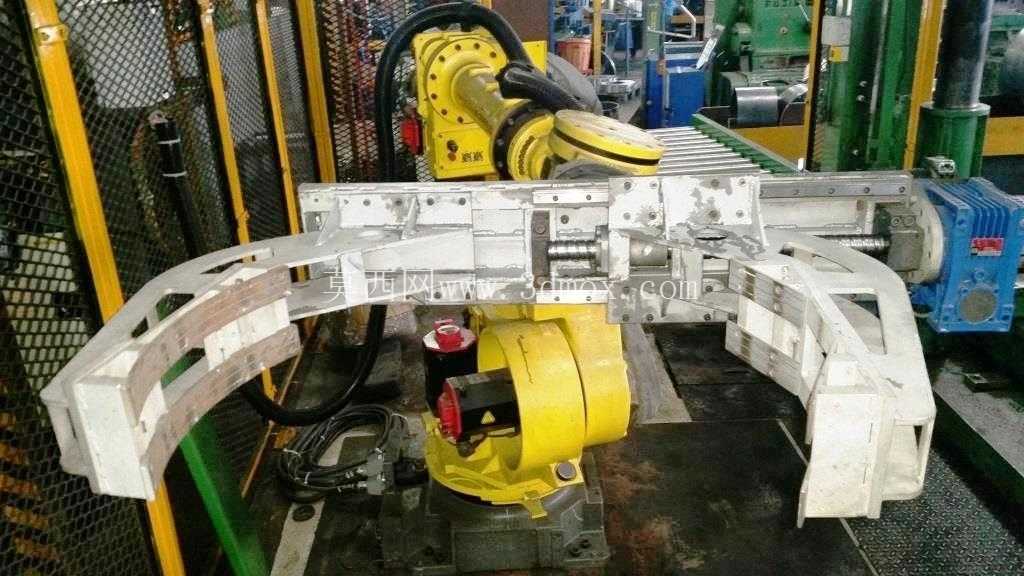

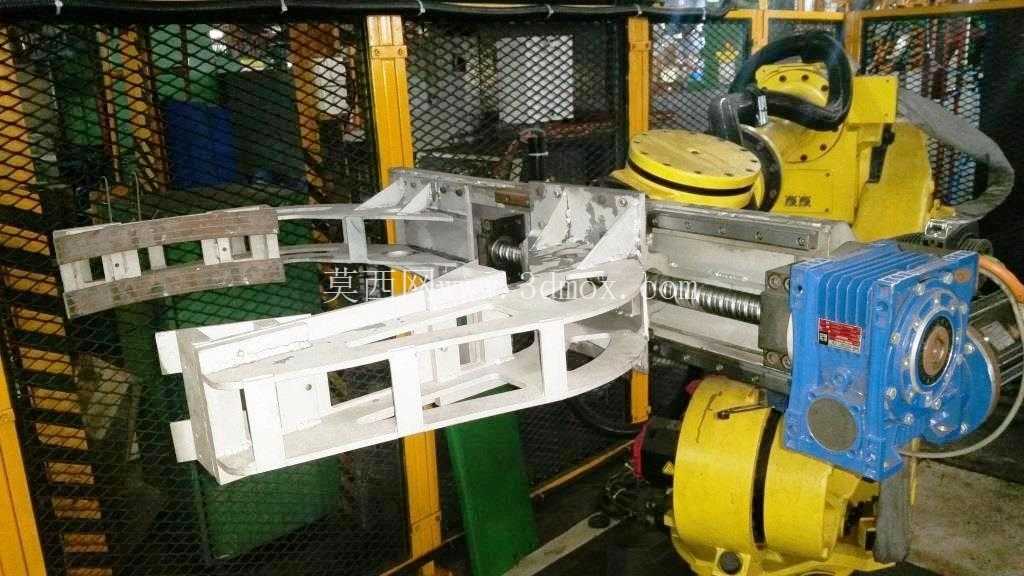

　　在实际产线应用中，这套夹具可配合机器人完成线圈从绕线机下线、浸漆工位转运、烘干架上下料、装配工位对位等多工序的流转作业，夹持力可通过驱动端的参数调整进行适配，针对不同重量、不同刚性的线圈工件调整夹持输出力，既保证夹持过程中工件不松脱，也不会因夹持力过大导致线圈绕组变形、绝缘层破损。框架的镂空结构同时也适配浸漆、烘干工序的工况，浸漆时多余的绝缘漆可通过镂空筋板的间隙快速流出，不会在夹具内部积液，烘干过程中热风可穿过镂空结构循环，减少夹具本身的热容，降低烘干工序的能耗损失。夹臂的弧形结构设计时做了有限元刚性校核，在满负载夹持工况下，夹臂末端的形变量控制在允许范围内，保证夹持对位精度满足线圈装配的公差要求，避免因夹具变形导致工件对位偏差，影响后续装配质量。驱动端的动力线缆与信号线缆采用侧置式拖链排布，线缆沿夹具框架侧边固定，避免机器人运动过程中线缆与工件、周边设备发生缠绕，拖链的弯曲半径适配工业机器人常用的高柔线缆参数，可承受长时间的往复弯折作业。
