手压式透明壶身喷雾瓶结构设计

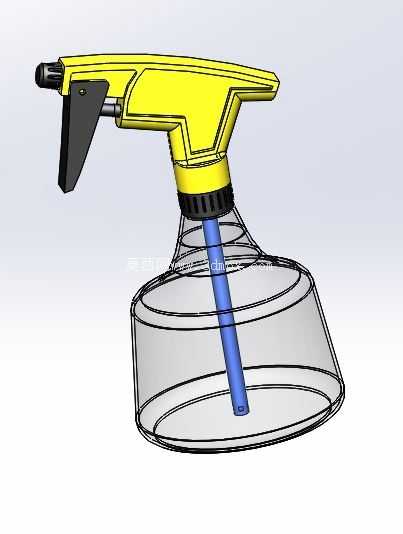

　　日常清洁、园艺浇灌、小型消杀作业场景里，手压式喷雾瓶是普及率极高的手持喷液工具，这款结构设计完全围绕手动增压雾化的核心功能展开，没有多余的冗余结构，所有部件的配合边界都经过实际装配校验。先从核心的喷头组件说起，黄色的上壳体是整个按压机构的承载基座，内部集成了活塞腔、单向阀组、复位弹簧的安装位，扳机采用黑色耐磨材质设计，铰接点位置做了加厚处理，反复按压时的受力集中区域做了圆角过渡，避免长期使用出现应力断裂。

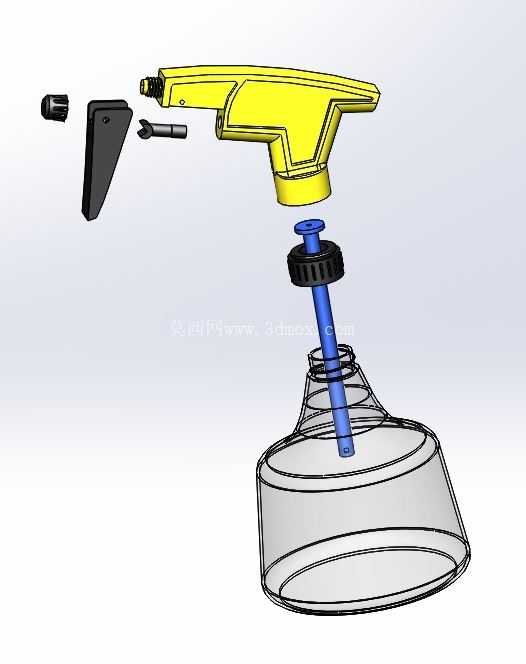

　　喷头与储液壶的连接采用标准螺纹旋合结构，螺纹段的长度和螺距匹配常规民用喷壶的瓶口尺寸，更换不同容量的储液壶时不需要额外调整连接结构，螺纹下方的黑色密封胶圈安装位做了沉槽设计，胶圈装配后不会出现偏移滑脱，倒置或者倾斜喷液时不会出现漏液问题。伸入储液壶内部的吸液管采用硬质蓝色材质，长度刚好抵达储液壶底部的凹陷位置，当壶内液体剩余量较少时，吸液管的端部依然能浸没在液面以下，减少残液无法吸出的浪费，吸液管与喷头进水口的连接采用过盈配合，不需要额外粘接就能保证密封，装配时直接压入即可，生产环节的装配效率更高。

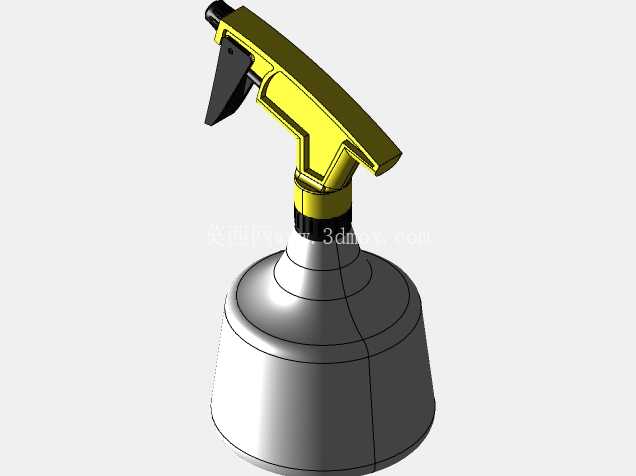

　　储液壶采用上窄下宽的锥台形透明结构，底部直径大于上部瓶口直径，放置在平面上时重心更低，不容易被碰倒，壶身的壁厚做了均匀化处理，透明材质可以直接观察内部剩余液体容量，不需要打开瓶盖就能判断是否需要补充液体，壶身的过渡圆角全部做了R角处理，注塑成型时不容易出现缩痕，手持握持时也不会因为棱角产生硌手的问题。实际使用过程中，按压扳机时活塞腔内部体积缩小，腔体内的压力升高，进水侧的单向阀关闭，出水侧的单向阀打开，腔体内的液体通过喷嘴处的涡流槽形成雾化效果喷出；松开扳机时复位弹簧带动活塞回位，活塞腔内部形成负压，出水侧单向阀关闭，进水侧单向阀打开，储液壶内的液体通过吸液管被吸入活塞腔，完成一次吸液过程，为下一次按压喷雾做好准备。

　　整个结构的运动部件只有扳机、活塞、两个单向阀的阀芯，没有复杂的传动结构，故障概率极低，日常使用时即使出现堵塞问题，只需要拧下喷头冲洗喷嘴和单向阀位置即可恢复正常使用，不需要专业工具就能完成维护。设计过程中对各个部件的安装边界做了严格的尺寸校验，扳机的按压行程控制在舒适的范围内，成年人单手握持时手指刚好能搭在扳机上，按压力度经过匹配弹簧弹力调整，不需要使用过大的力气就能完成按压喷雾，长时间使用也不会出现手部酸痛的问题。喷头的喷嘴角度做了微调，喷出的雾锥角覆盖范围适合近距离喷洒作业，不管是清洁桌面、给盆栽喷水还是小范围消杀，都不会出现液体喷溅范围过大或者过于集中的问题。储液壶的容量设计适配日常单次使用的需求，不需要频繁加注液体，同时整体重量控制在单手握持的舒适范围内，装满液体后长时间手持也不会有过重的负担。各个塑料部件的壁厚都控制在注塑工艺允许的合理范围内，成型时不会出现壁厚不均导致的变形问题，配合面的公差经过反复调整，装配后各个活动部件运动顺畅，没有卡滞或者松旷的问题。
