手压式小型清洁喷雾瓶结构设计

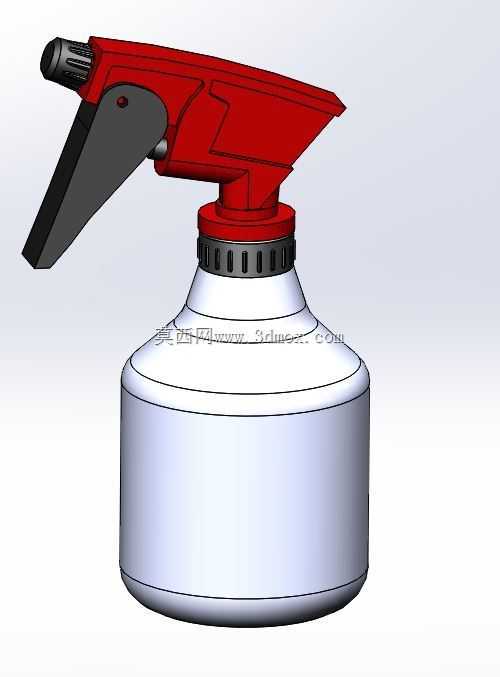

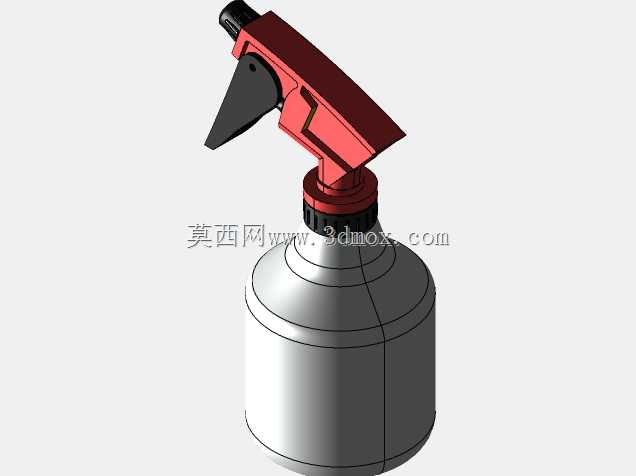

　　日常清洁作业场景里，这类手压式喷雾瓶是保洁、园艺、小型消杀作业里出镜率极高的手持工具，不同于大容量背负式喷药设备，它的核心定位是小范围精准喷液，适配桌面清洁、绿植叶面补水、小面积消毒喷涂这类精细化作业需求，单手握持即可完成全部操作，不需要额外接电或者外接气源，完全依靠手动按压的机械结构完成液体抽吸、雾化喷出的全流程。从结构设计逻辑来看，整个产品分为储液瓶身、喷头总成两个核心模块，瓶身采用直径92mm的圆弧过渡造型，底部做了加厚平边设计，放置在平面上时不会出现侧倾，瓶肩位置做了锥面收窄，一方面提升瓶身的抗挤压强度，避免日常摆放时被误压漏液，另一方面也能让瓶内剩余液体较少时，自然向瓶口位置汇聚，减少残液无法抽吸的浪费。

　　喷头部分的扳机做了加长杠杆设计，按压行程控制在15mm左右，按压力度控制在单指可轻松操作的区间，长时间重复按压也不会出现手指酸痛的问题，扳机与喷头主体的铰接位置做了限位结构，按压到最大行程时会自动限位，避免过度按压损坏内部的活塞泵结构。内部的泵体采用微型活塞式结构，每次按压的出液量稳定在0.8-1ml区间，雾化角度控制在60度左右，喷出的雾粒均匀不会出现大颗液滴滴落的情况，喷嘴位置做了可旋转调节结构，用户可以根据使用需求在直喷、雾化两个模式之间切换，适配不同的喷液场景。瓶口位置采用标准螺纹配合密封胶圈的密封结构，拧紧后不会出现漏液问题，螺纹规格适配市面上多数同口径的替换喷头，用户在原有喷头损坏后可以直接替换通用配件，

　　延长瓶身的使用寿命。设计过程中需要重点关注的边界尺寸包括，瓶身总高度控制在160mm以内，装满液体后的总重量不超过500g，完全符合成年人单手握持的重量舒适区间，喷头突出瓶身的宽度不超过80mm，放置在常规清洁柜、工具包侧袋时不会出现卡滞。扳机的外边缘做了圆弧倒角处理，没有尖锐棱角，日常使用时不会划伤手部，喷头顶部的按压盖板做了防滑纹理，拧动喷头调节模式时不会打滑。从材料选型的角度，瓶身采用半透明耐腐塑料材质，可以直观看到内部剩余液体容量，同时可以兼容弱酸性、弱碱性的清洁液体，不会被常见的消毒液、清洁剂腐蚀出现开裂漏液的问题，喷头部分的结构件采用韧性较好的工程塑料，反复按压上万次也不会出现结构断裂，弹簧部件做了防锈处理，

　　长期接触液体也不会生锈堵塞喷嘴。这类喷雾瓶的应用场景还覆盖了美发行业的喷水保湿、手工涂装的小面积喷湿、宠物清洁的局部喷淋等场景，设计时充分考虑了不同场景下的通用适配性，没有做过多的专用结构，保证产品可以在多场景下通用。在建模过程中，需要重点验证扳机按压过程中的运动干涉问题，确保扳机在全行程运动过程中不会和瓶身、喷头盖板产生碰撞，同时要验证泵体活塞的运动行程和出液量的匹配关系，保证每次按压的出液量稳定，不会出现按压空程不出液的问题。瓶身的壁厚控制在1.2mm左右，既保证足够的结构强度，又不会过度浪费材料，瓶底的加厚边厚度控制在2mm，保证放置时的稳定性，同时避免注塑过程中出现缩水变形的问题。瓶口的螺纹配合间隙控制在0.1mm，配合胶圈的压缩量达到20%，保证密封性能的同时，不会出现拧动过紧难以打开的问题。喷嘴的流道做了抛光处理，液体流过时不会产生紊流，保证雾化效果均匀，不会出现局部液流集中的情况。
