蜗轮直齿锥齿组合高减速比传动结构

　　这套组合式齿轮传动结构，核心面向小空间内需要大减速比输出的低速重载传动场景，常见于小型自动化执行端、精密进给机构、小型工装的动力传输单元，能在紧凑的安装腔体内完成从高转速动力输入端到低转速大扭矩输出端的动力转换，替代传统多级平行轴减速结构占用空间大、同轴度要求高的短板。从实际传动逻辑来看，这套结构没有采用单一类型齿轮做多级减速，而是将三类齿轮的传动优势做了整合：蜗轮副放在靠近动力输入的第一级，本身具备的大单级减速比特性，能快速把输入端的高转速降下来，同时利用蜗轮副的自锁特性，在输出端带载停机时可以避免负载反向拖动输入端造成的位置偏移，不需要额外加装制动结构就能实现位置保持，适合需要停机锁止的垂直升降、角度调节类工况。

　　支线传动路径上搭配的直齿轮组，加工难度低、传动效率高，用来做中间级的动力分流与转速匹配，直齿轮的啮合不存在轴向分力，对支撑轴承的轴向载荷要求更低，能降低支撑部件的选型成本，装配时不需要额外调整轴向间隙，普通深沟球轴承就能满足支撑需求，适合做平行轴之间的动力传递。末端的直锥齿轮组用来做相交轴的动力转向，能把平行轴传递的动力转90度方向输出，适配安装空间内动力输出轴与输入轴垂直的布局需求，锥齿轮的单级减速比设置在4左右，兼顾传动效率与结构紧凑性，不会因为单级锥齿轮减速比过大造成齿面滑动率过高、磨损加快的问题。整体传动链的总减速比经过多级匹配后达到704，输入端搭配常规小功率高速电机，就能在输出端获得足够大的输出扭矩，满足小型机构大推力、

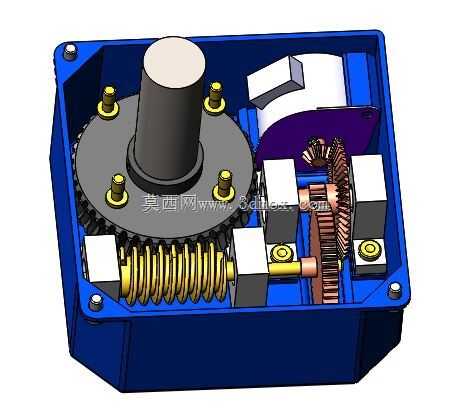

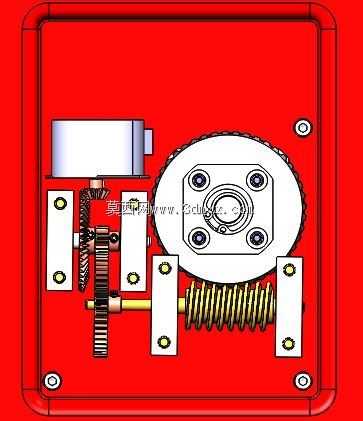

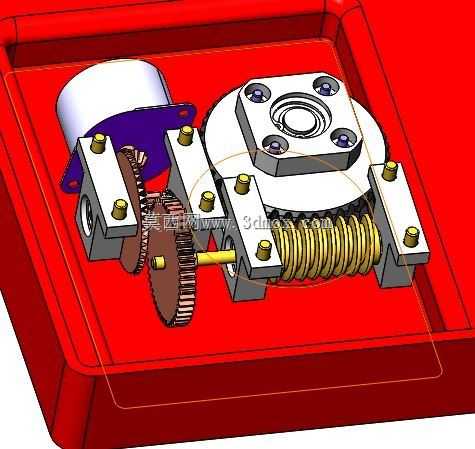

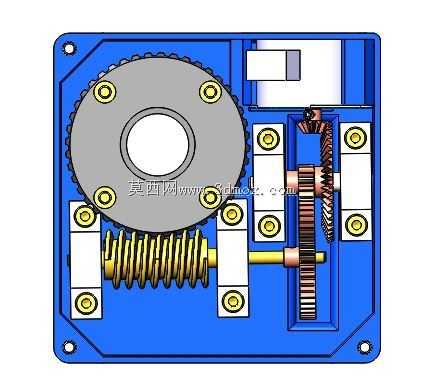

　　低转速的动作需求。设计过程中针对高转速下的传动稳定性做了专项优化，所有轴类零件都采用D型切面结构，配合内六角紧定螺钉实现轴与齿轮的周向固定，相比传统键连接，D型轴的加工更简单，在小直径轴上不会因为开键槽削弱轴的结构强度，紧定螺钉的固定方式装配拆卸更便捷，适合小模数齿轮的紧凑安装场景。支撑位置全部选用标准件轴承座，直接采购成熟标准件即可完成装配，不需要定制特殊支撑结构，既能降低整体加工成本，也能靠标准件的成熟精度保证轴系的同轴度，减少装配时的调整工作量，避免自制支撑件的形位公差造成齿轮啮合偏载、噪音过大的问题。结构布局上把核心传动组件全部集成在蓝色后盖的安装基准面上，所有齿轮、轴、支撑件的安装定位都以后盖的加工面为基准，

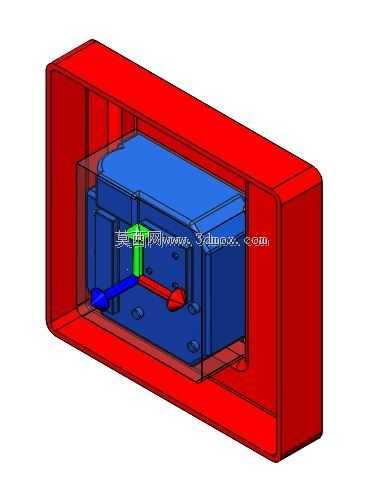

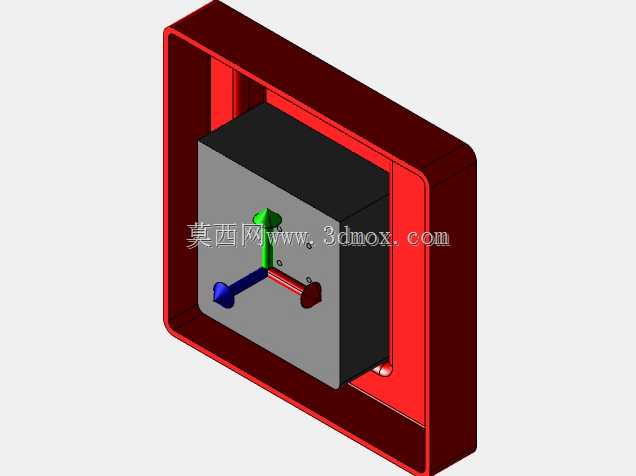

　　装配时可以先把所有传动零件在后盖上完成预装调试，确认啮合间隙、传动顺畅度之后再扣合壳体，大幅降低总装的调试难度，后期维护时拆开壳体就能直接接触所有传动部件，不需要拆解整个设备的其他结构。安装边界上这套结构整体适配方形封闭腔体，所有传动部件的回转半径都做了干涉校验，齿轮啮合的侧隙按照小模数齿轮的常规精度要求设置，弹簧类辅助张紧部件的安装位置避开了齿轮的啮合区域，不会出现运转时零件剐蹭壳体或者互相干涉的问题。输入端的电机安装位做了标准化的接口设计，能适配常规的小型直流电机、步进电机的安装尺寸，不需要额外做转接法兰就能直接固定，输出端的轴伸长度和直径按照通用负载接口设置，能直接连接联轴器、带轮或者执行摇臂，减少用户二次加工的工作量。实际使用中，这套传动结构在额定负载下的运转噪音控制在小功率减速机构的常规水平，因为采用了多级不同类型齿轮的组合，各级齿轮的负载分配更合理，不会出现单级齿轮负载过大造成的断齿、过度磨损问题，蜗轮副的耐磨特性搭配直齿轮、锥齿轮的高效率传动，整体传动效率比纯蜗轮蜗杆多级减速结构更高，发热更小，能支持长时间连续运转的工况需求。
