工业用反击式冲击破碎设备结构设计

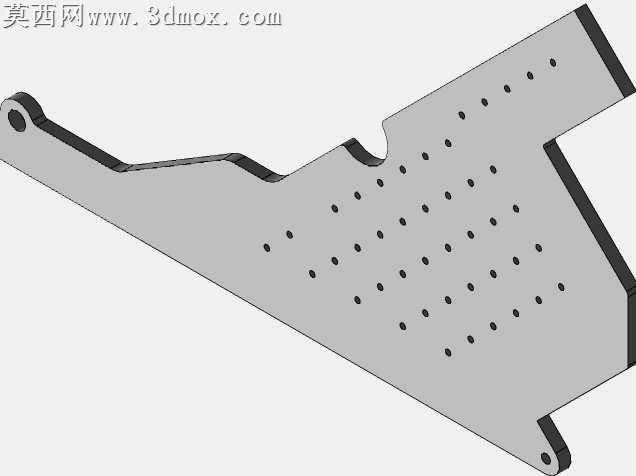

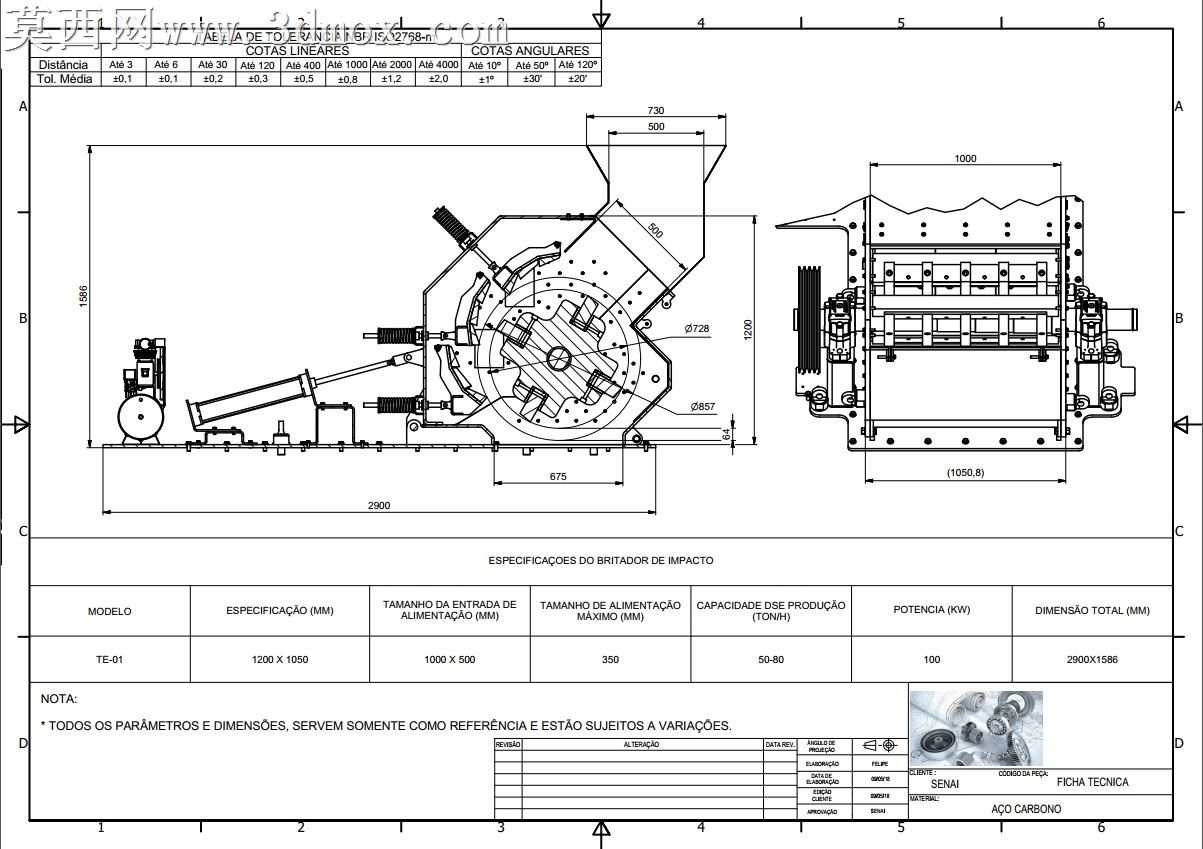

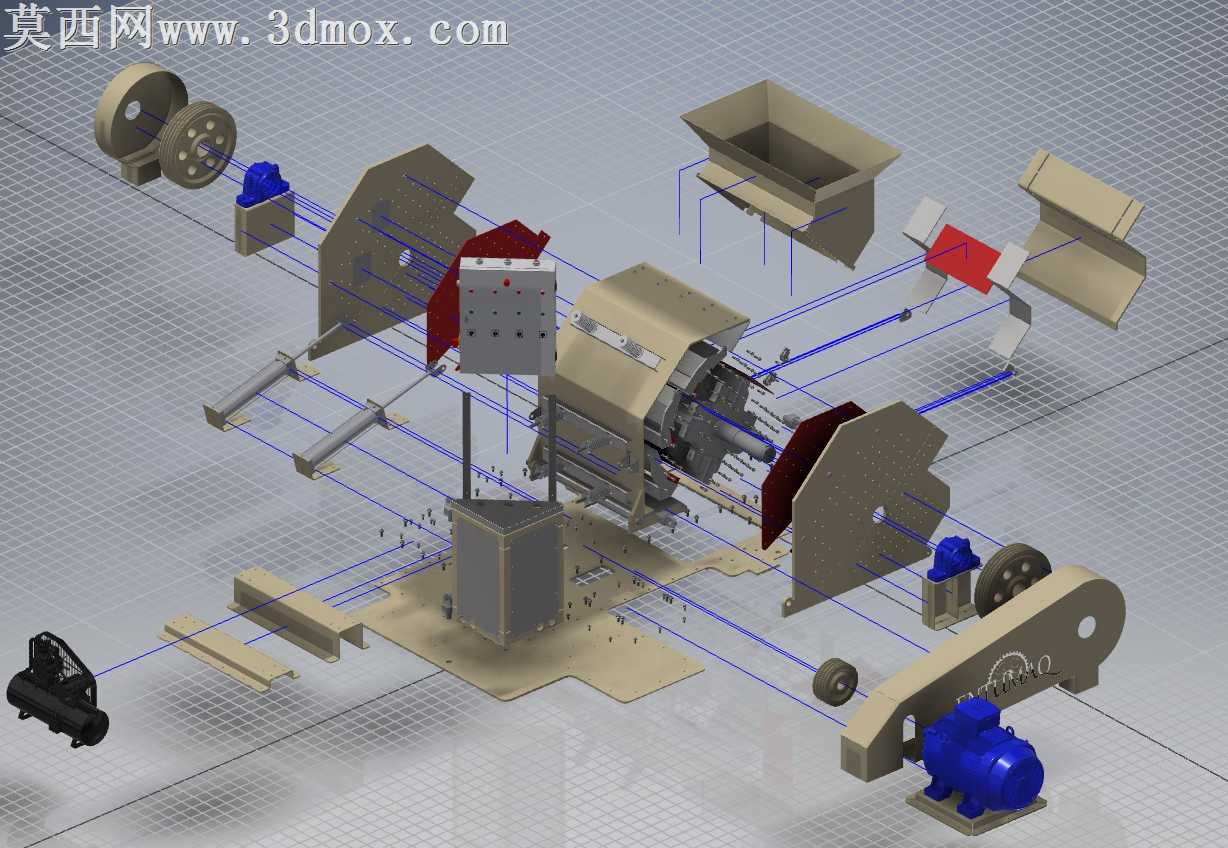

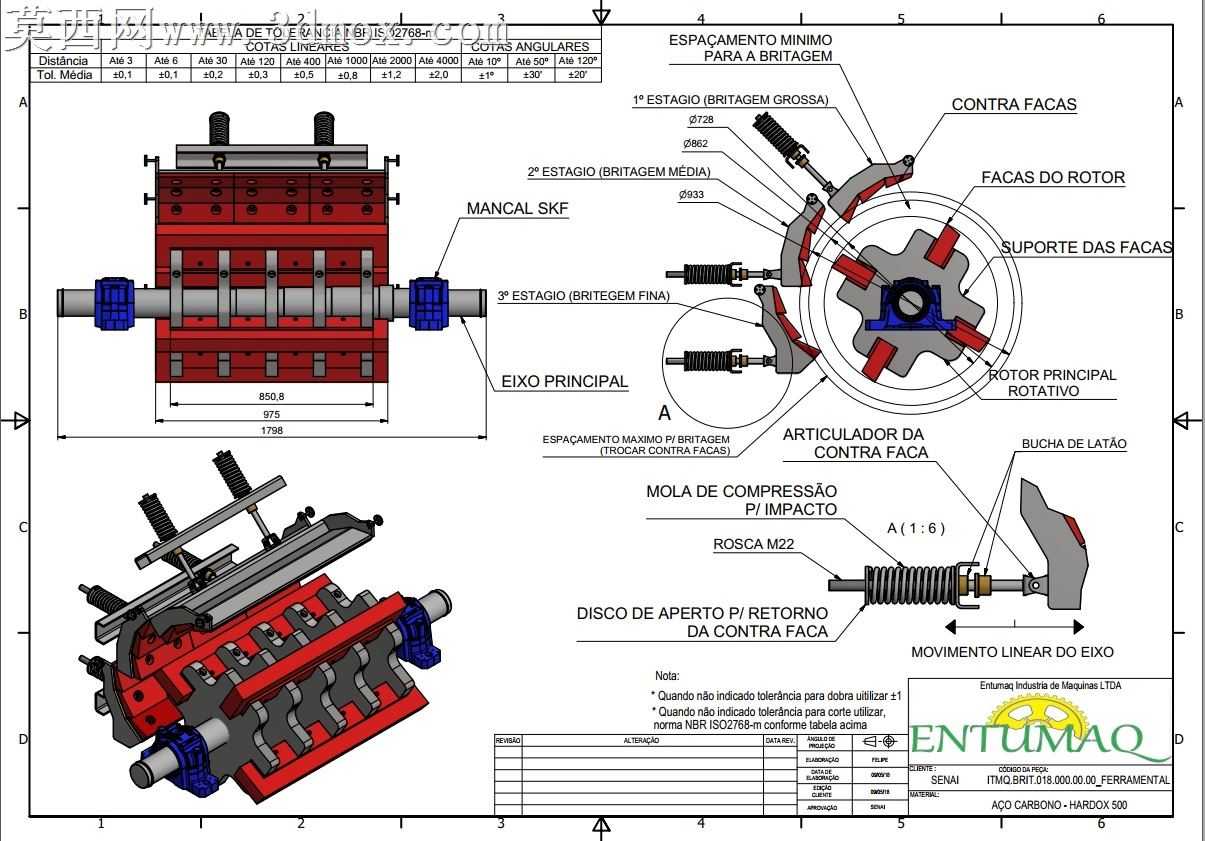

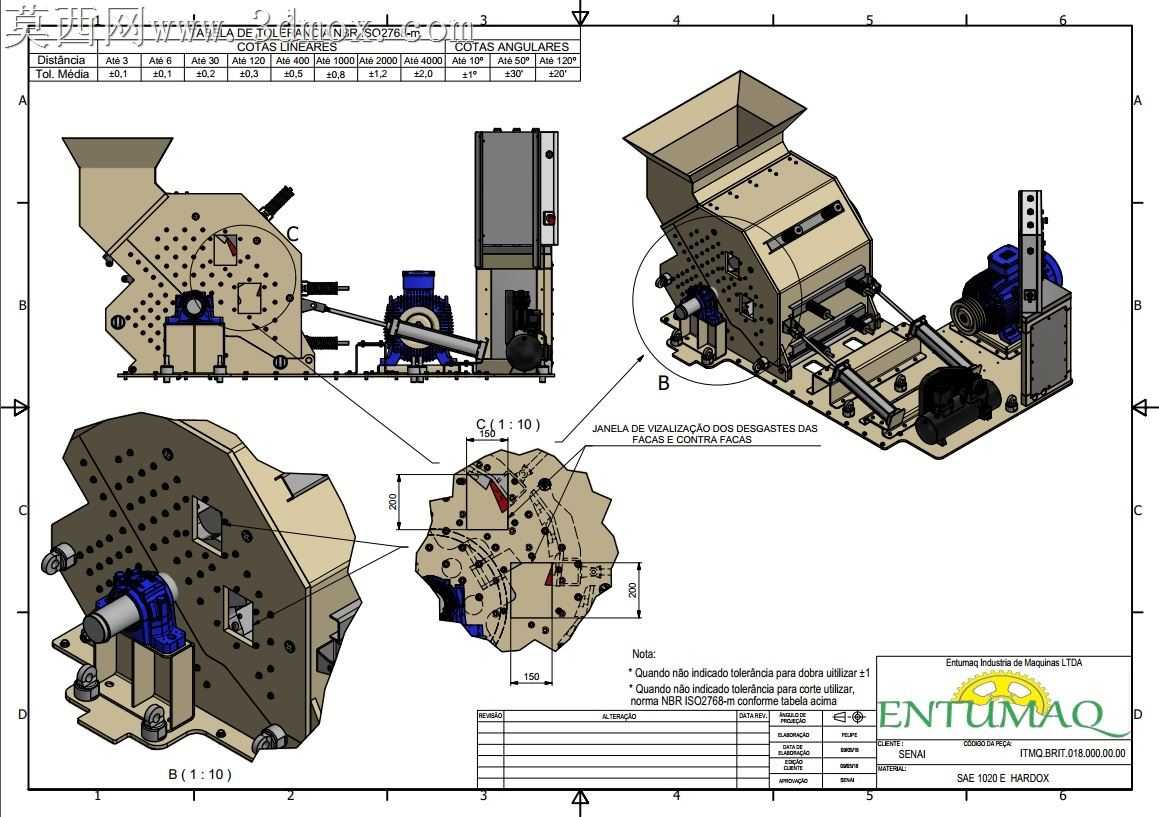

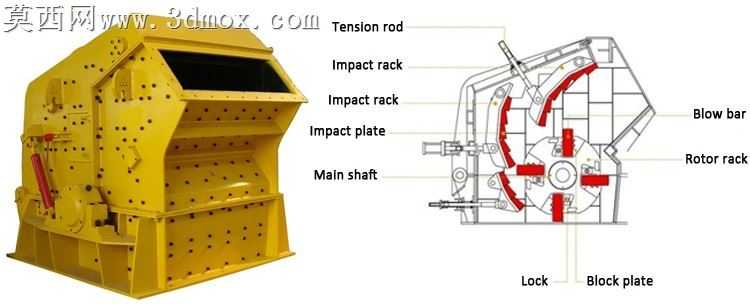

本作品为冲击破碎机的完整三维结构设计，依托三维建模软件完成全零部件的参数化搭建，从整体机架到内部转子、板锤、反击板、进料斗、出料调节机构、传动单元等所有部件均按照实际工业设备的装配逻辑完成建模，各部件间的装配约束完全匹配真实设备的运动关系，可直观呈现设备的装配层级与运作逻辑。建模过程中严格遵循机械设计规范，对机架的焊接结构、转子的动平衡预留结构、板锤的快拆安装位、反击板的角度调节滑槽、传动带的张紧调节结构均做了精细化还原，所有安装孔位、连接法兰、紧固点位的尺寸均参考行业通用标准设定，保证模型结构的合理性与可参考性。材质渲染阶段针对不同部件做了区分处理：机架与壳体部分做了哑光金属漆与焊接纹理的材质表现，还原碳钢焊接构件的真实质感；转子与板锤等耐磨部件做了淬火合金钢的材质效果，呈现高硬度耐磨件的金属光泽；传动单元的电机外壳做了铸铁喷蓝漆的材质处理，带轮与传动带分别做了铸铁发黑与橡胶材质的质感区分；电控柜体部分做了冷轧板喷塑的哑光质感表现，不同材质的区分让模型整体层次清晰，各功能部件一目了然。设计思路围绕冲击破碎的核心工作逻辑展开，上方设置扩口式进料斗引导物料顺畅落入破碎腔，内部高速旋转的转子带动板锤对进入腔体内的物料施加高速冲击，物料被击打后撞击到角度可调的反击板上再次完成破碎，同时物料之间在腔体内也会产生互相撞击的自粉碎效果，下方的出料间隙调节结构可控制成品物料的出料粒度，最终产出的成品物料多呈立方体状，粒型优异，可有效减少针片状物料占比，适配砂石骨料生产、矿石细碎、建筑废料回收破碎等多场景的作业需求。模型同时附带了多视角的工程视图布局，包含正视图、侧视图、轴测视图以及核心转子部件的局部放大视图，清晰标注了各核心部件的位置关系与装配要点，完整还原了冲击破碎机从整体外观到内部核心结构的全部设计细节，可作为破碎设备研发、教学演示、结构参考的数字化三维素材。
