带滑轮传动结构的锤式粉碎设备模型

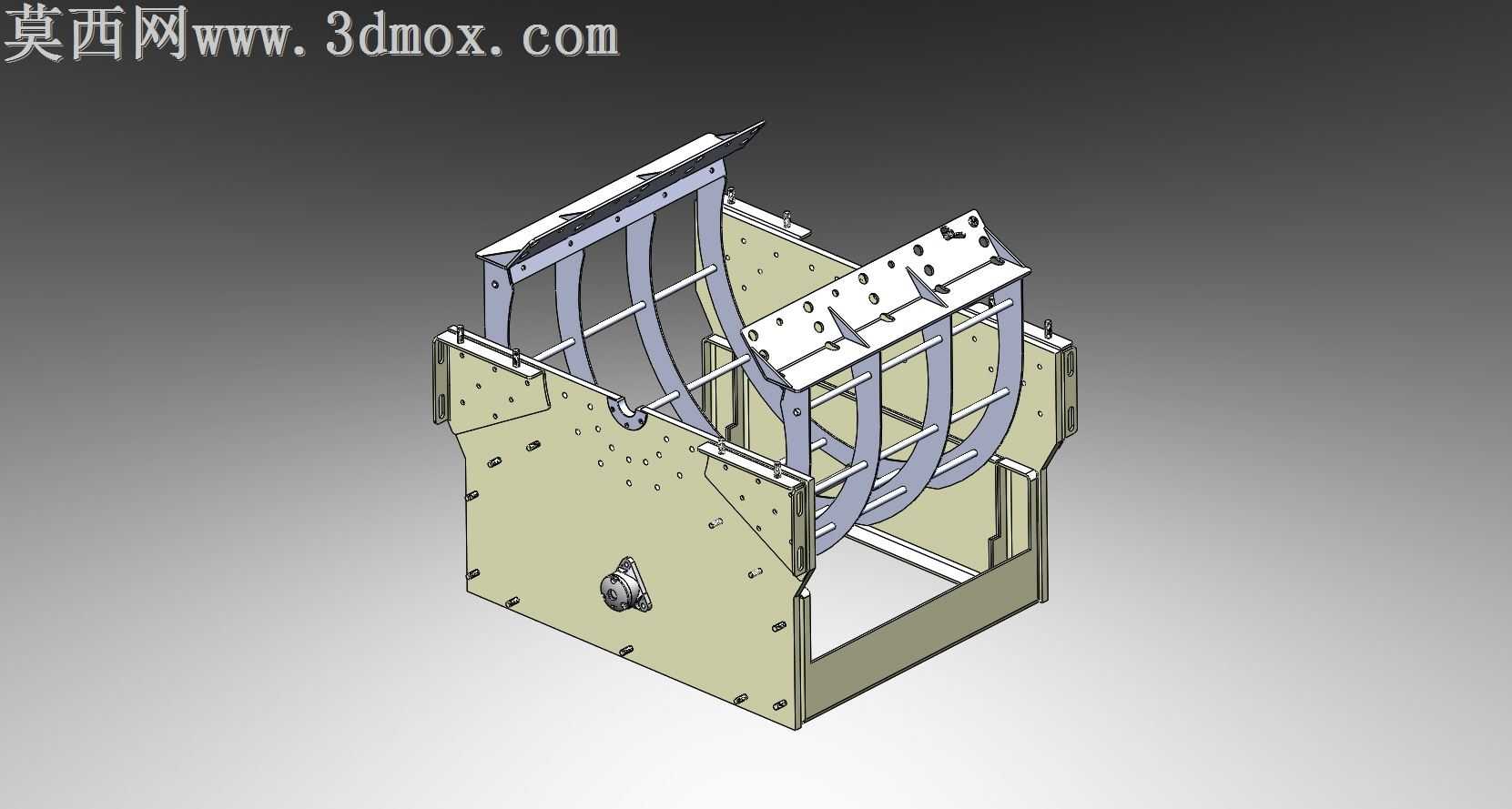

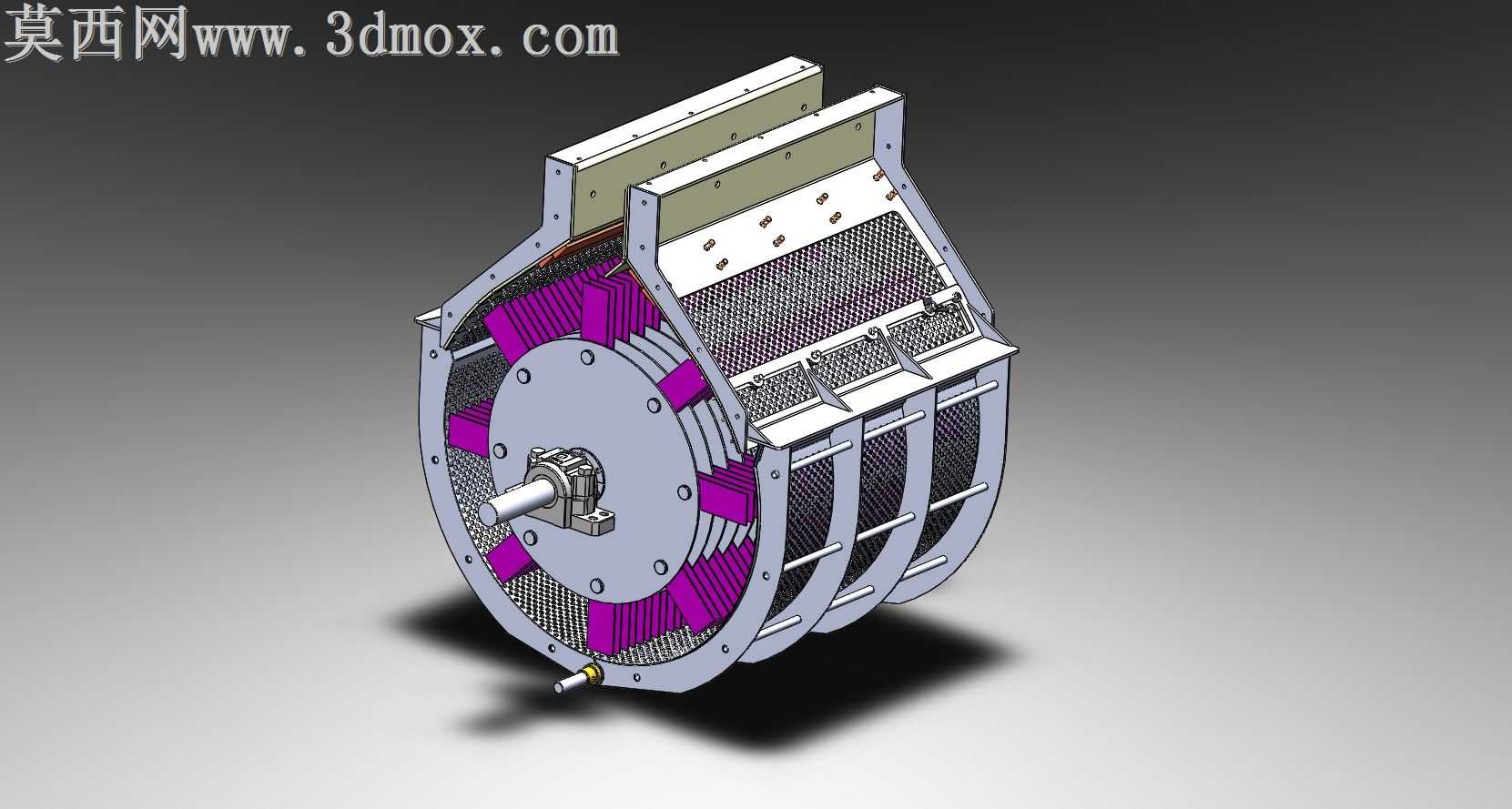

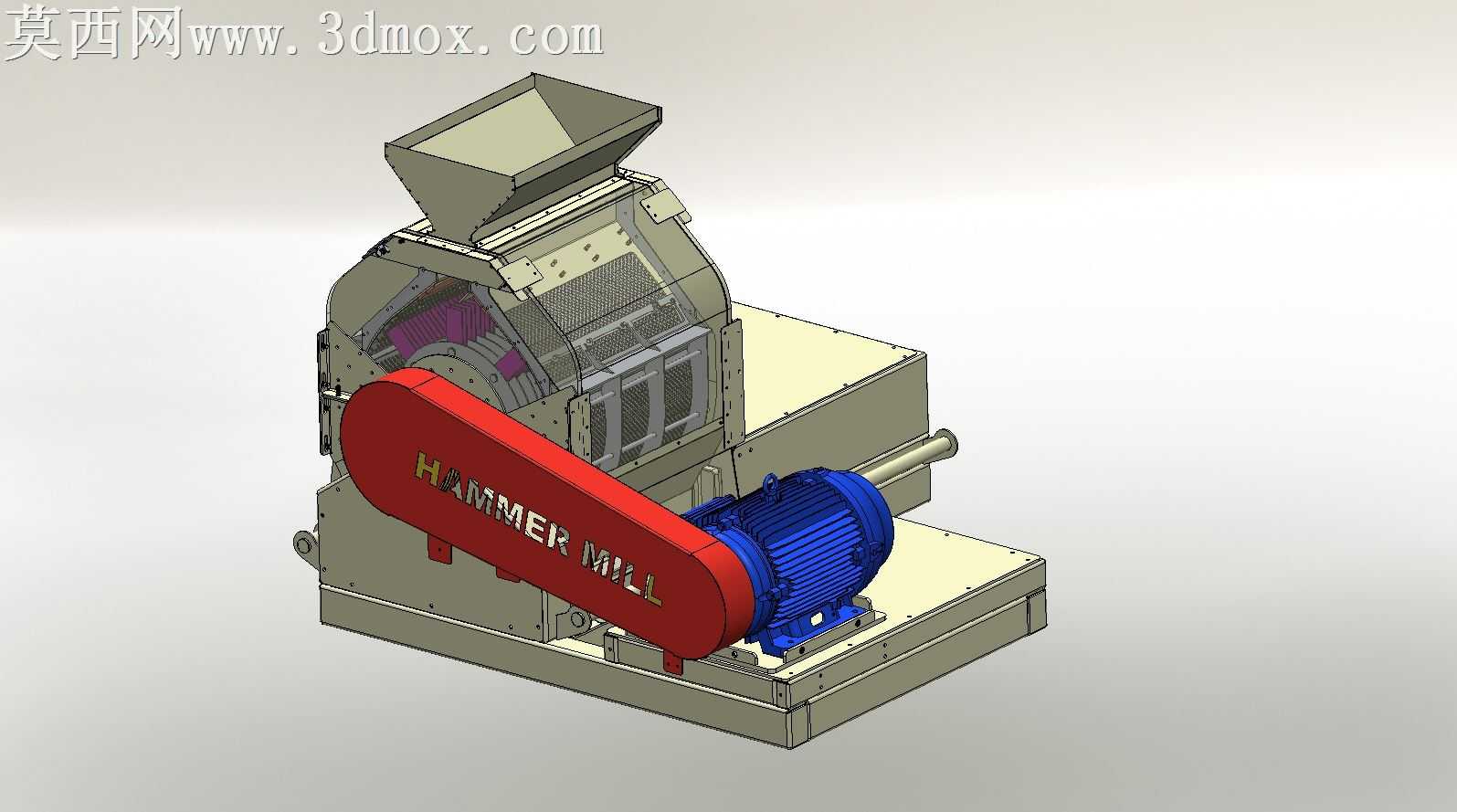

本锤式粉碎设备三维模型采用SolidWorks完成全参数化建模，整体结构按照工业实际量产设备的尺寸比例进行等比例还原，建模过程中对设备各组成部件进行了独立的零件建模与装配约束校验，确保各运动部件不存在干涉问题，可直接用于结构展示、运动仿真模拟以及后续的工程图导出工作。模型整体采用一体化机座设计，底部为加厚钢板焊接结构的安装底座，为整套设备提供稳定的支撑基础，避免设备运行过程中出现大幅振动偏移。设备上部设置倾斜进料斗，进料斗采用渐缩式溜槽结构，可引导待粉碎物料顺畅进入粉碎腔内部，避免物料卡堵在进料位置。粉碎腔外部为加厚钢板焊接的壳体结构，壳体上设置有可快速拆卸的检修盖板，方便日常对内部锤头、筛网等易损件进行更换维护；粉碎腔内部装配有转子组件，转子上均匀排布铰接式锤头结构，转子转动时锤头在离心力作用下向外甩开，通过高速冲击作用将进入腔体的物料击碎，符合锤式粉碎设备的实际工作原理。传动部分采用皮带轮传动结构，红色的皮带护罩将传动皮带完全封闭，既可以避免运行过程中杂物卷入传动结构，也能防止人员误触转动部件造成安全事故，护罩表面印有设备类型标识，还原了真实设备的外观细节。驱动端采用标准三相异步电动机模型，电机通过安装螺栓固定在机座的可调安装位上，可通过调整电机位置实现传动皮带张紧度的调节，符合实际设备的安装调试逻辑。模型完成了基础渲染工作，机座、壳体等钢结构部件采用哑光金属漆材质，还原钢材焊接构件的真实质感；电机外壳采用蓝色工业漆材质，皮带护罩采用醒目的红色安全漆材质，不同部件的材质区分清晰，可直观分辨各结构的功能分区。设计过程中充分考虑了设备的实际使用场景，针对多行业物料粉碎的需求，还原了设备可更换不同孔径筛网、适配不同出料粒度需求的结构特点，同时兼顾了设备的易维护性与运行安全性，整体结构完整，细节还原度高，可用于粉碎设备的教学演示、产品方案展示以及结构优化参考使用。
