工业级锤式粉碎设备三维结构设计

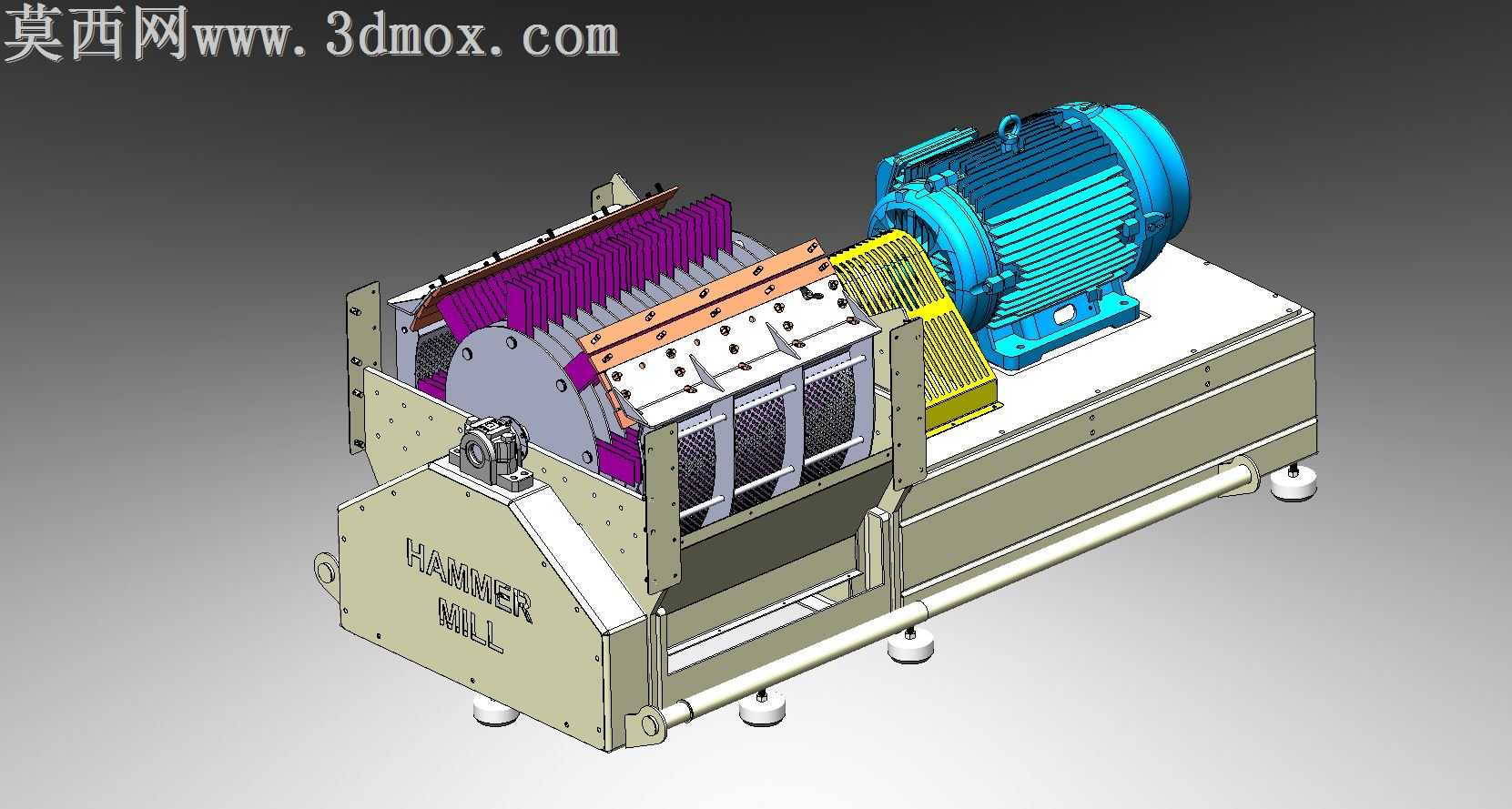

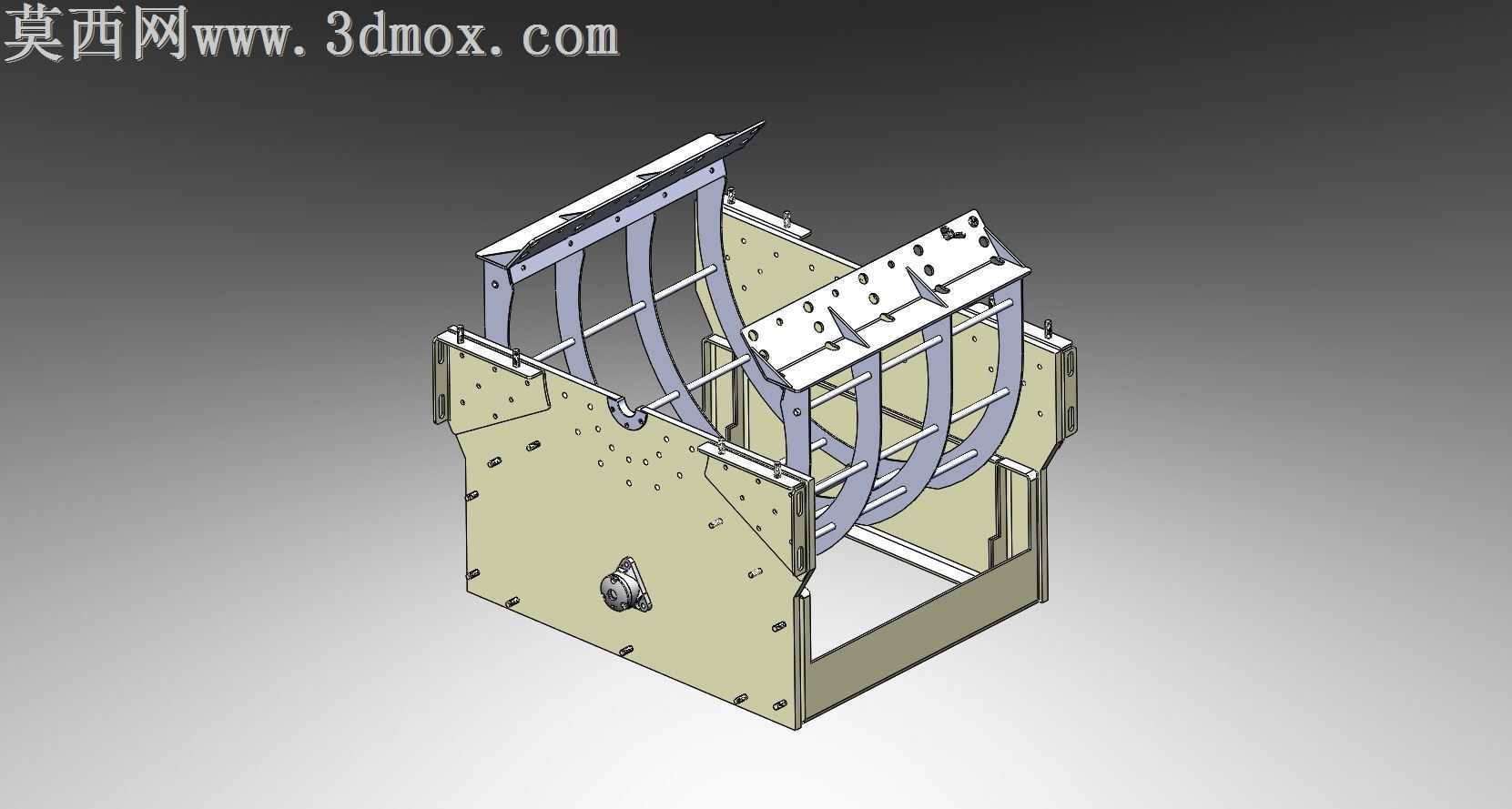

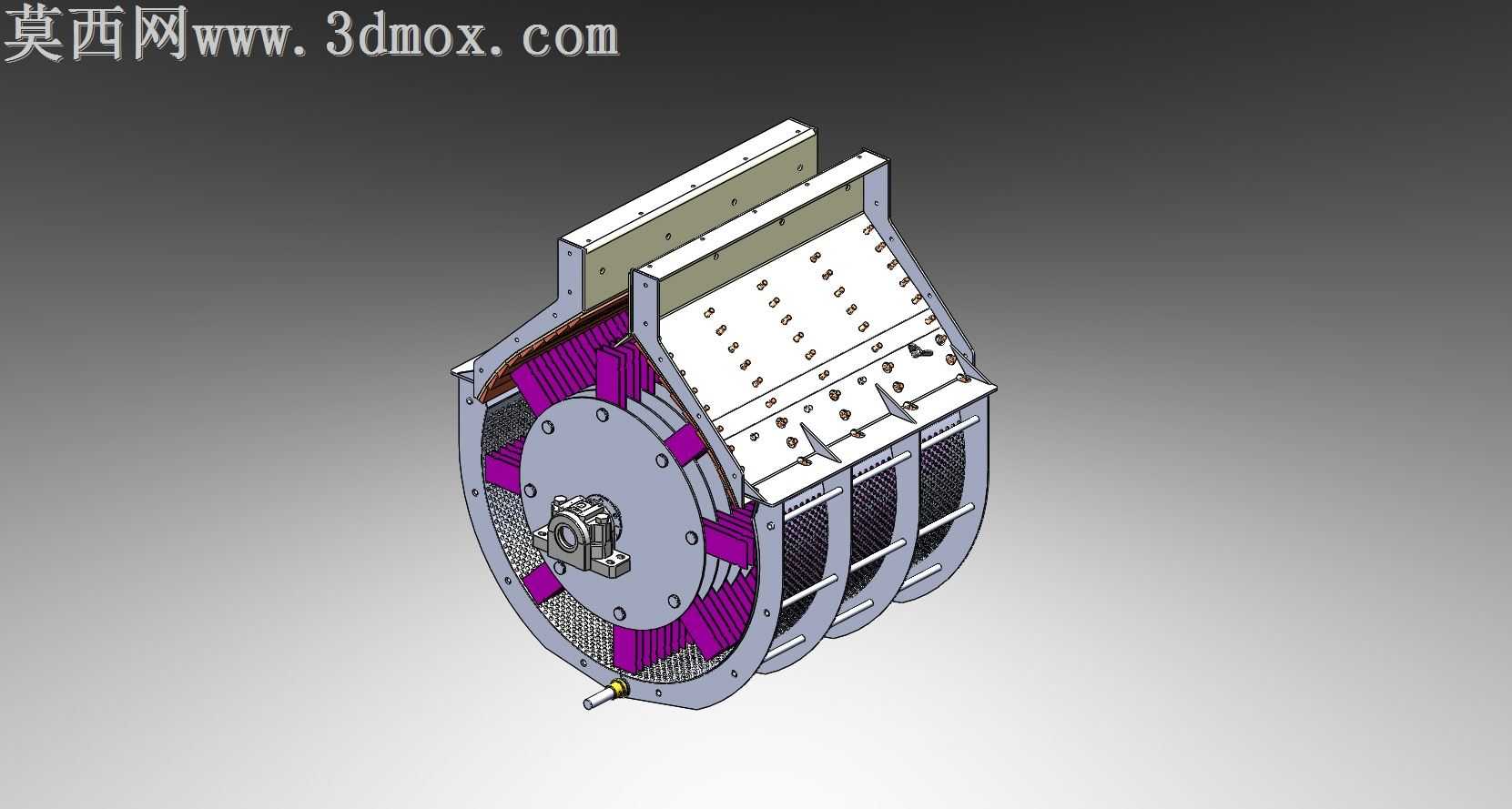

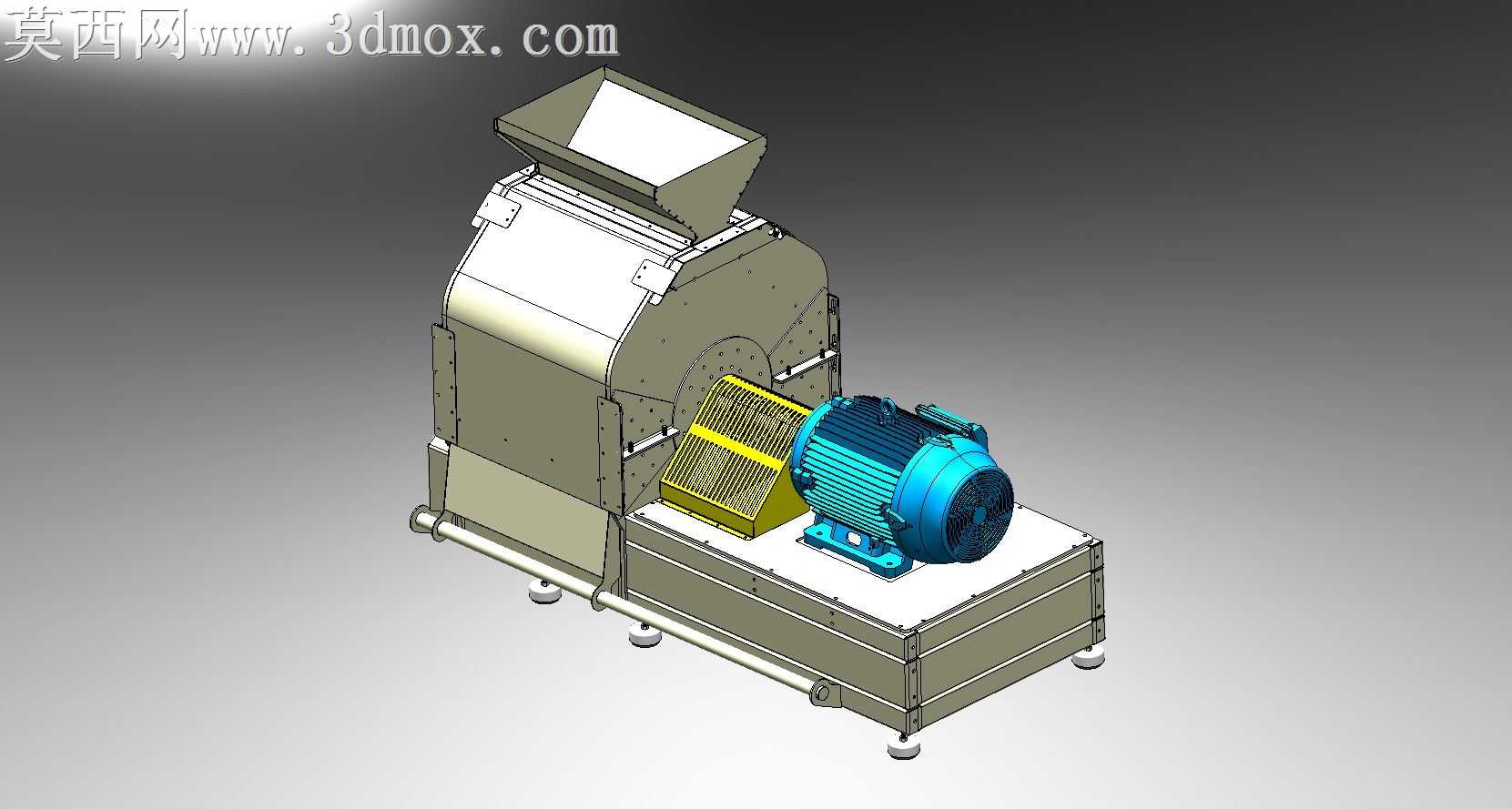

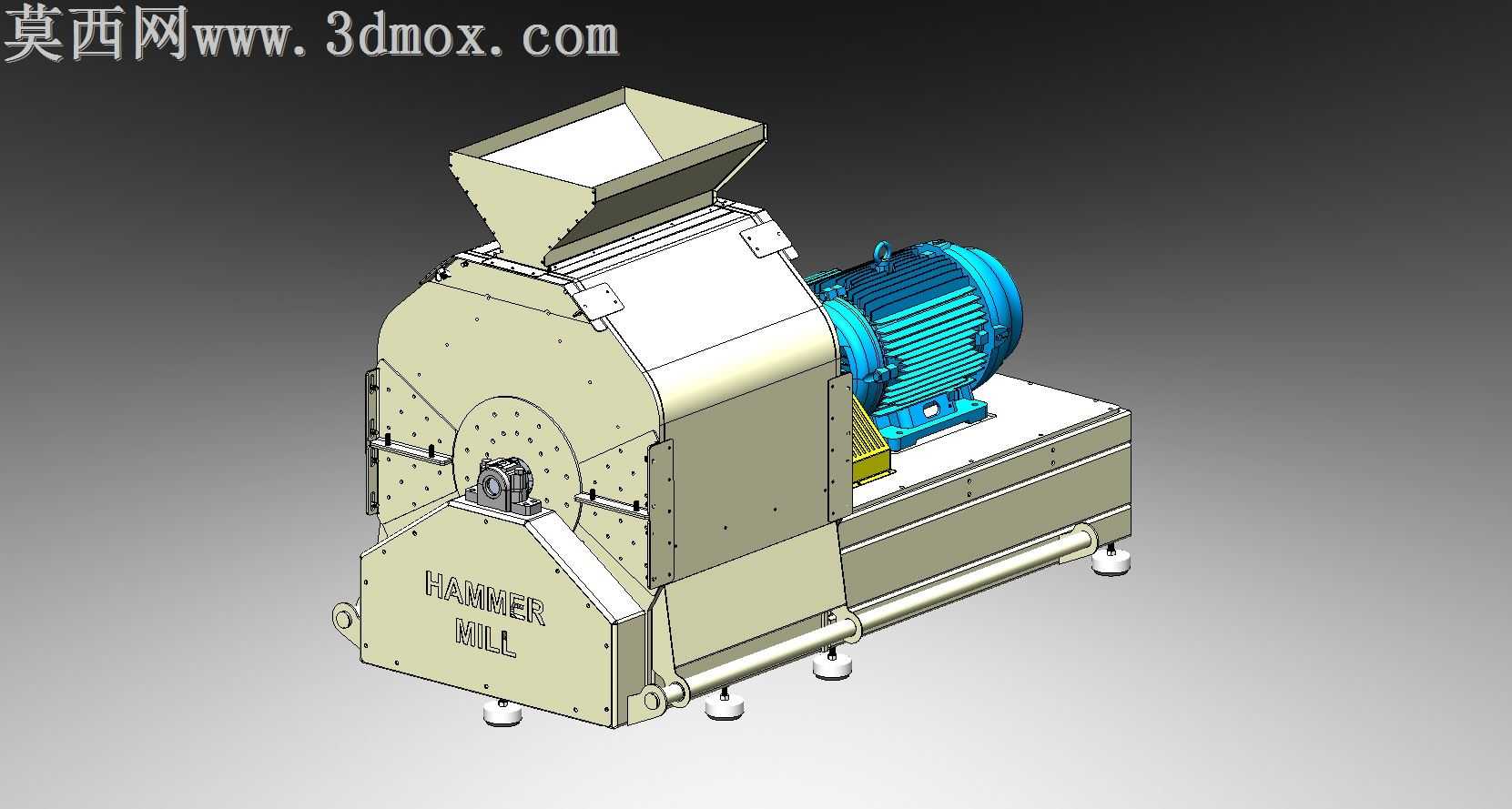

本锤式粉碎设备三维模型采用专业三维设计软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰，可完整呈现设备的实际运行逻辑。建模过程中首先完成整体机架的基准搭建，机架采用方管焊接框架式结构设计，底部配置可调式支撑脚杯，可抵消安装地面的不平整误差，保障设备运行时的稳定性，机架表面做了涂装材质的渲染处理，还原工业设备常用的浅灰哑光漆面质感，金属部件的边缘做了符合实际加工工艺的倒角处理，避免出现不符合生产逻辑的尖锐棱角。设备核心的粉碎腔部分采用加厚钢板拼接结构，腔体内壁预留了耐磨衬板的安装位，建模时还原了衬板的快拆固定结构，方便后期维护更换；腔体正面设置了可开启的检修门，通过铰接结构与腔体主体连接，门上配置锁紧手柄，可在设备运行时实现可靠密封，避免物料飞溅。进料部分采用上宽下窄的漏斗式进料斗设计，进料斗内壁做了光滑耐磨材质的渲染，引导待粉碎物料顺畅进入粉碎腔，避免出现物料卡滞的问题。动力端采用卧式三相异步电机结构，建模时还原了电机外壳的散热筋结构、接线盒细节以及端盖的固定螺栓排布，电机通过联轴器与粉碎腔内部的转子组件连接，转子上的锤片采用铰接式安装结构，可在高速旋转时通过离心力甩开，对进入腔体的物料进行冲击粉碎，建模时清晰呈现了锤片的排布方式、转子轴的轴承支撑结构以及两端的密封端盖细节。设备侧面设置了筛网固定结构，可根据出料粒度需求更换不同孔径的筛网，符合粉碎后物料的筛分出料逻辑。渲染阶段采用工业产品常用的影棚布光方式，突出金属部件的质感与各部件的装配层次，不同功能部件采用差异化的材质区分：电机部分做了蓝色烤漆质感处理，粉碎腔体做了米白色耐磨漆面处理，传动部件、紧固件做了镀锌金属或发黑处理的材质表现，让整个模型的视觉呈现更贴近真实工业设备的外观效果。设计过程中充分考虑了设备的实际使用场景，兼顾了粉碎效率、维护便捷性与运行稳定性，各部件的尺寸比例符合工业锤式粉碎机的常规设计规范，可用于设备结构展示、原理教学以及前期方案评审使用。
