机加工用固定式台虎钳结构设计

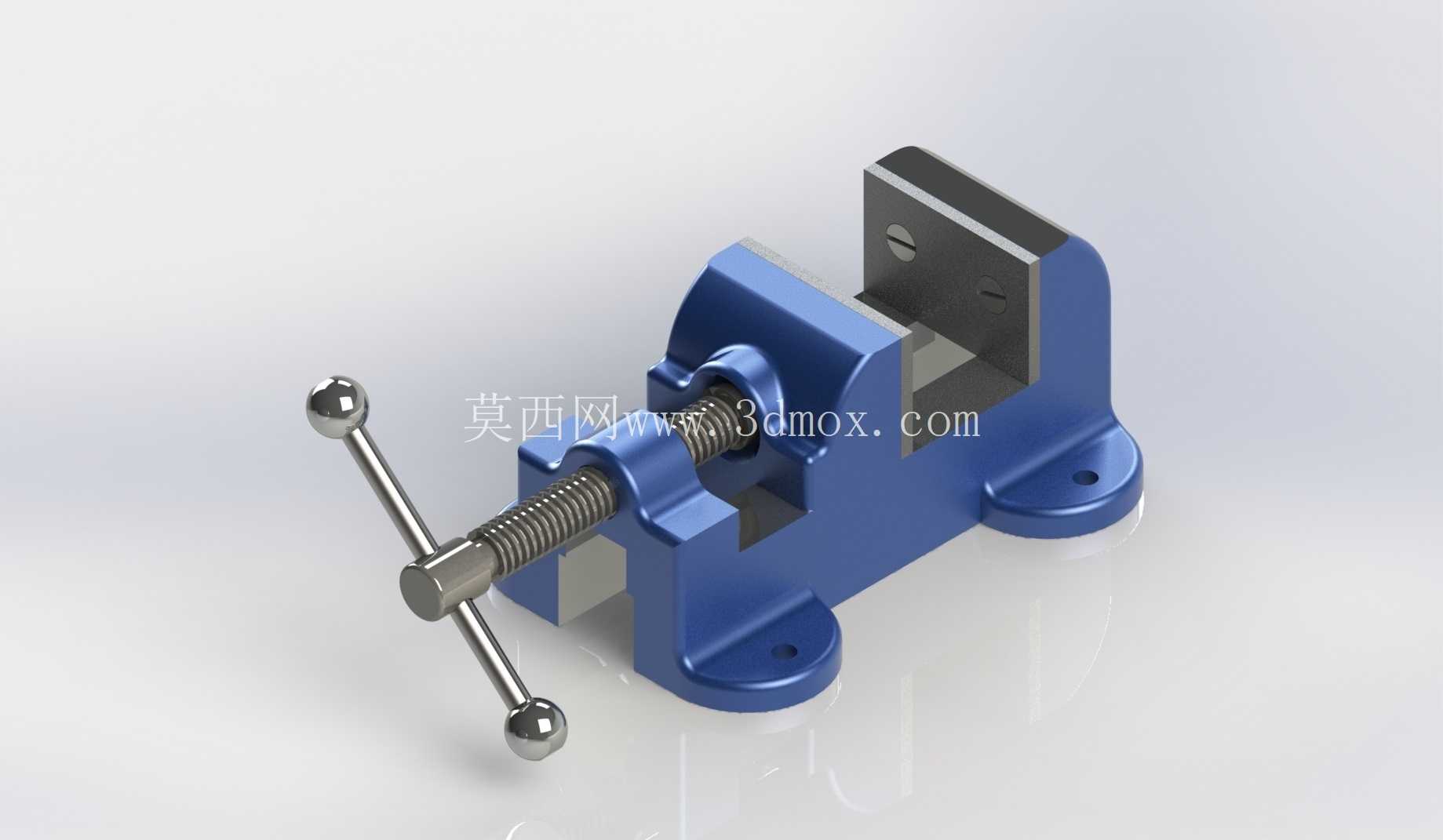

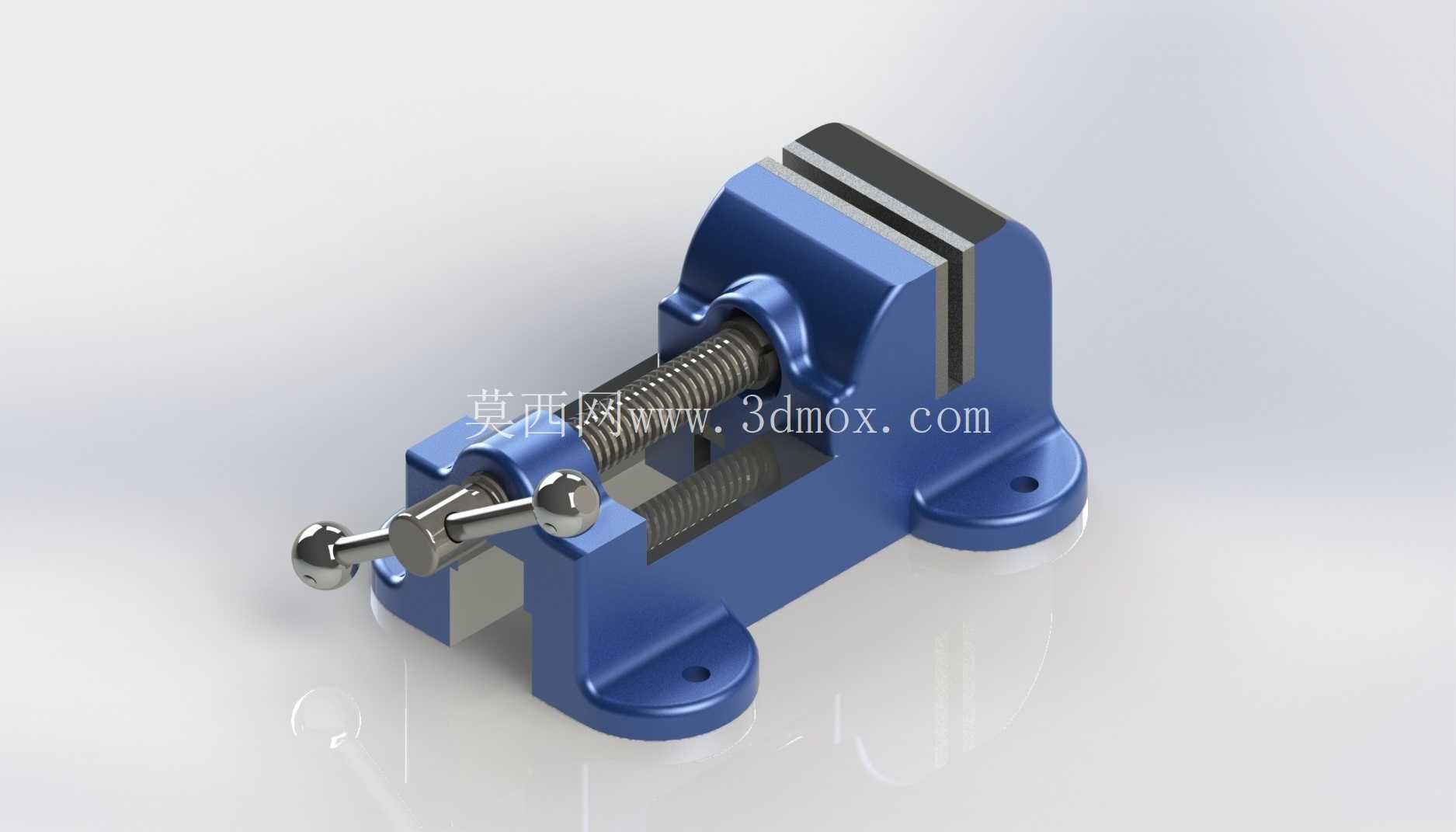

在常规机加工、钳工装配、小型工件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套固定式台虎钳的结构设计完全围绕一线作业的实际夹持需求展开，没有冗余的装饰性结构，所有特征都服务于夹持稳定性、操作便捷性与安装可靠性。从安装边界来看，底座采用双侧带安装孔的耳式结构，两个安装孔的中心距匹配常规钳工工作台的T型槽间距，安装时可通过螺栓直接固定在工作台台面边缘，钳身整体探出工作台边缘的距离控制在合理范围，既保证长工件向下延伸时不会与台面相干涉，又不会因为探出过长导致夹持时钳身晃动。整体外形尺寸适配常规单人操作的作业半径，钳口闭合时整体长度不超过普通钳工工位的操作纵深，高度方向刚好匹配操作人员坐姿作业时的手肘高度，长时间操作不会产生额外的肢体疲劳。

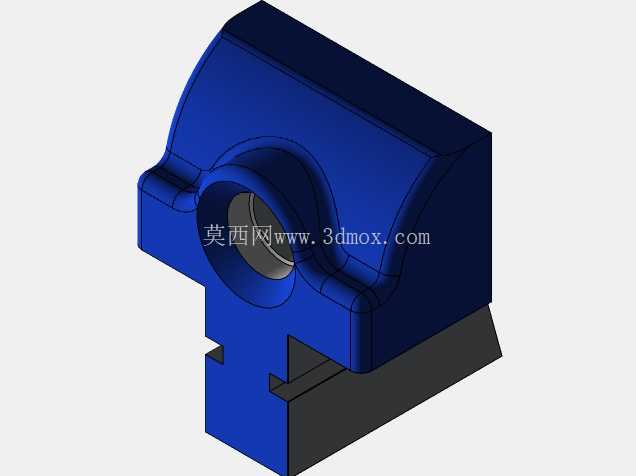

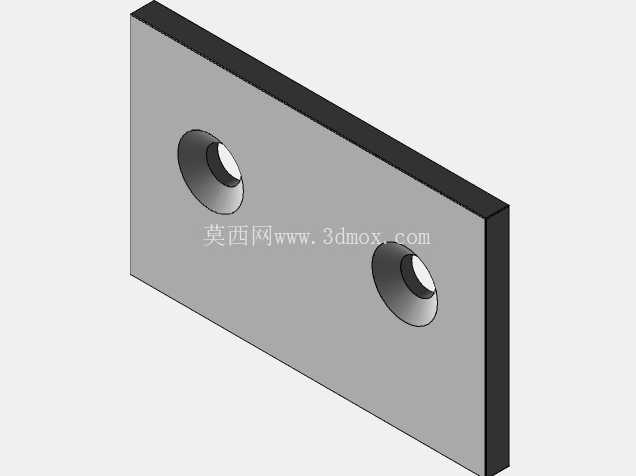

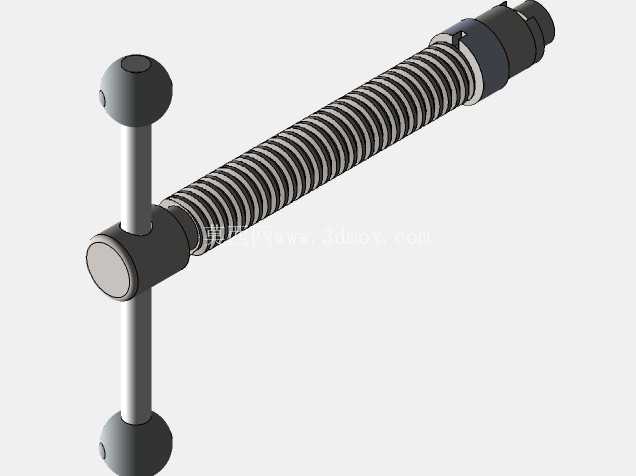

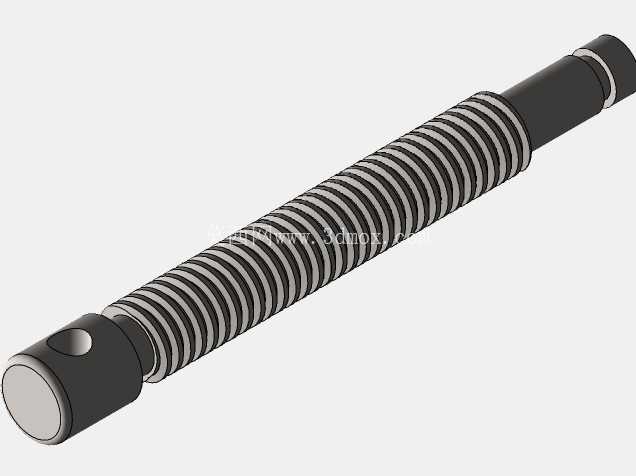

功能特性上，这套台虎钳采用丝杠副传动的夹紧结构，活动钳身通过导轨与固定钳身配合，导轨间隙可通过侧面的调节结构进行微调，避免长期使用磨损后出现钳口错位、夹持打滑的问题。钳口部位设计有可更换的齿形钳口板，钳口板通过沉头螺钉固定在钳身上，当齿形磨损导致夹持力不足时，无需更换整个钳身，仅需拆卸更换钳口板即可恢复夹持性能，大幅降低工装的维护成本。钳口的开合行程覆盖了常规小型机械零件、五金工件的夹持尺寸范围，既可以夹持几毫米厚的薄片零件，也能满足常规尺寸块状零件的夹持需求，丝杠端部的摇把采用带球头的手柄结构，操作时手握球头转动摇把，施力方向可以随摇把转动角度自然调整，夹紧时的力矩传递顺畅，不会出现硌手、施力打滑的问题。

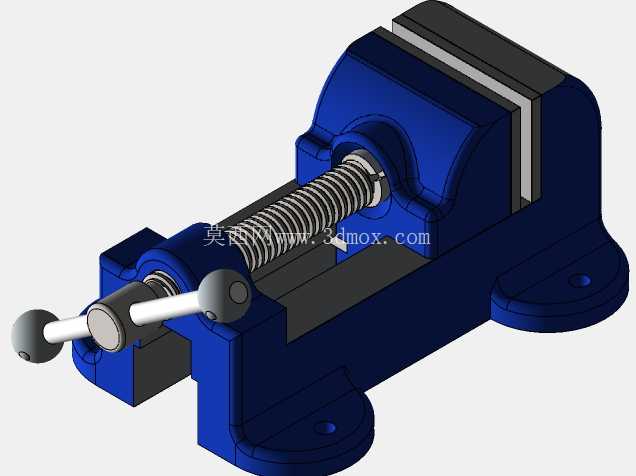

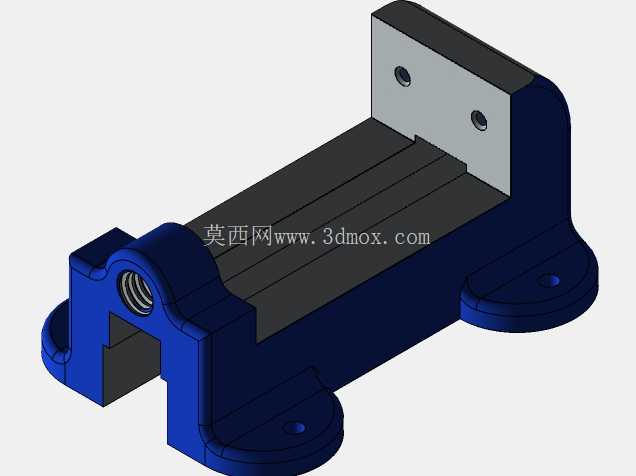

设计思路上，整个结构优先保证夹持刚性，固定钳身与底座采用一体化的结构设计，避免拼接结构带来的刚性不足问题，在承受较大夹紧力或者铣削、锉削作业的侧向力时，钳身不会出现形变或位移。丝杠的传动位置设置在钳身的中下部，夹紧力的作用线与钳口的夹持面中心基本重合，避免夹紧时出现钳口上翘、工件被夹翘起的问题，保证工件夹持后的平面度与位置精度。导轨的配合面采用加宽设计，相比窄导轨结构，活动钳身移动时的直线度更好，长期反复开合也不会出现偏磨，钳口的平行度能够长期保持稳定。底座的安装面设计为平整的加工面，与工作台面贴合时接触面积充足，配合紧固螺栓后，即使承受较大的冲击载荷（比如錾削、敲击作业），钳身也不会出现移位。

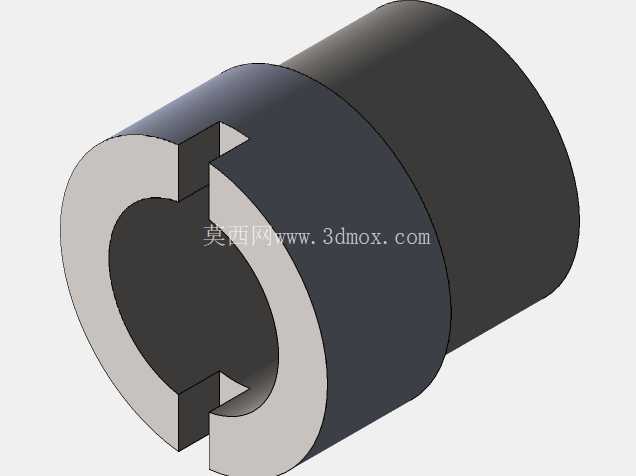

实际应用中，这类台虎钳除了承担常规的锉削、锯切、划线、攻丝等钳工工序的工件夹持任务外，也可以配合小型钻床、轻型砂轮机完成小型零件的钻孔、打磨作业的工件固定，部分场景下还可以通过搭配辅助钳口套，完成异形工件、薄壁工件的夹持，避免夹伤工件表面。整个结构的零件拆分逻辑清晰，固定钳身、活动钳身、丝杠、螺母、钳口板、摇把这些主要零件都具备良好的加工工艺性，没有复杂的异形曲面结构，常规的铣削、车削、钻削工序即可完成所有零件的加工，量产时的制造成本可控，零件的互换性强，后期维护更换配件十分方便。在结构细节上，丝杠的尾部设置有限位结构，避免活动钳身张开到最大行程时从钳身中脱出，摇把与丝杠的连接采用销钉固定，连接可靠不会出现转动打滑，所有棱边都做了倒角处理，避免操作时划伤操作人员，完全符合工装设计的安全规范。
