带砧台固定式台虎钳工业夹持工装

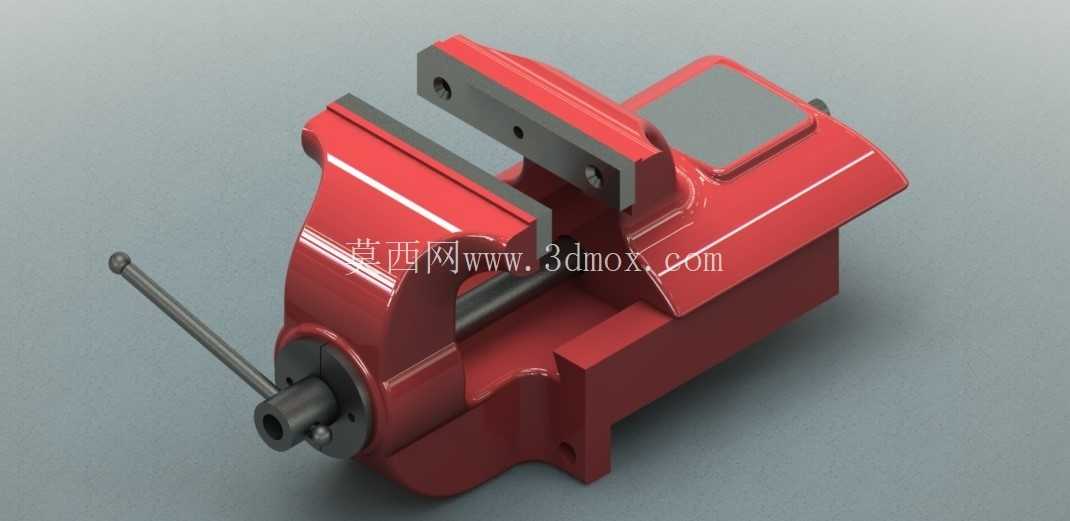

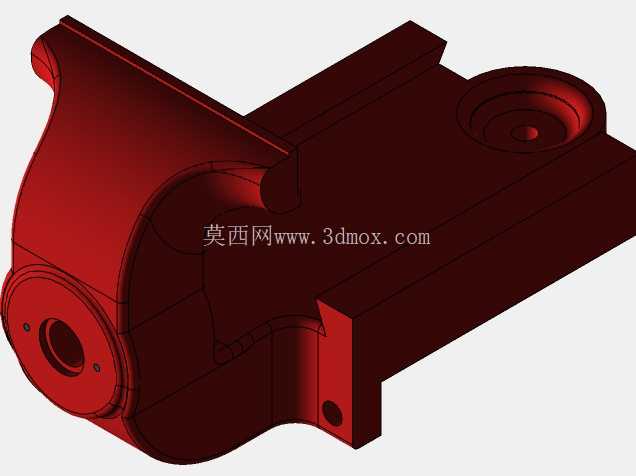

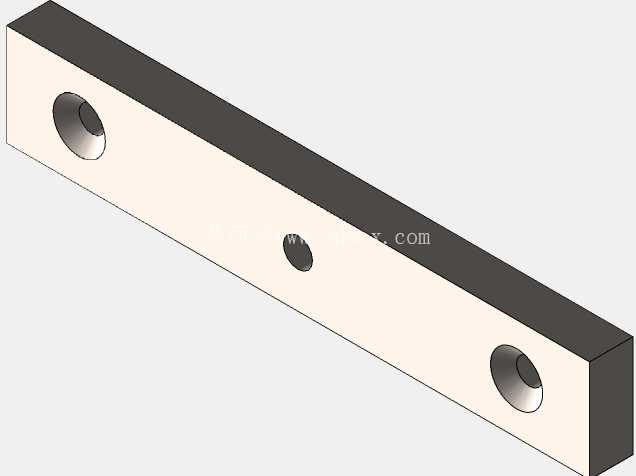

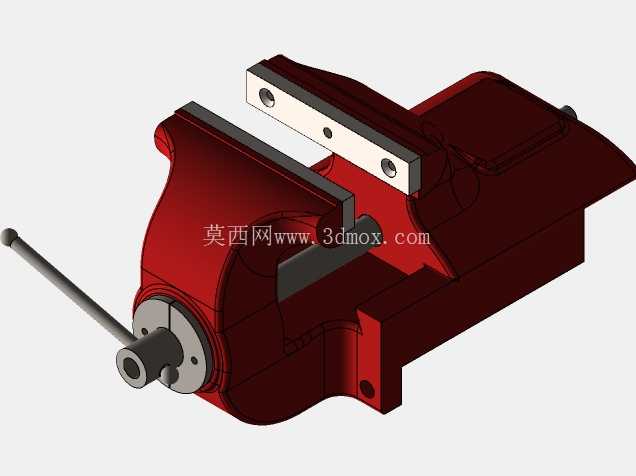

这款带砧台的台虎钳是钳工工位、机加工辅助工位最常用的夹持类工装，日常在小型零件锉修、装配敲整、工件钻孔定位、小部件攻丝套丝等场景里，都是离不开的基础工装。从结构设计来看，整体采用铸铁一体式底座搭配活动钳身的布局，固定钳身和底座一体铸造成型，保证了夹持作业时的整体刚性，不会因为大力夹持或者敲击作业出现机身形变。钳口部分采用可更换的 hardened 钢钳口板，表面加工有交叉防滑齿纹，夹持工件时能提供足够的摩擦力，避免工件受力滑脱，当钳口齿纹磨损后，只需要拧下固定螺丝就能快速更换钳口板，不需要整体更换钳身，降低了长期使用的维护成本。

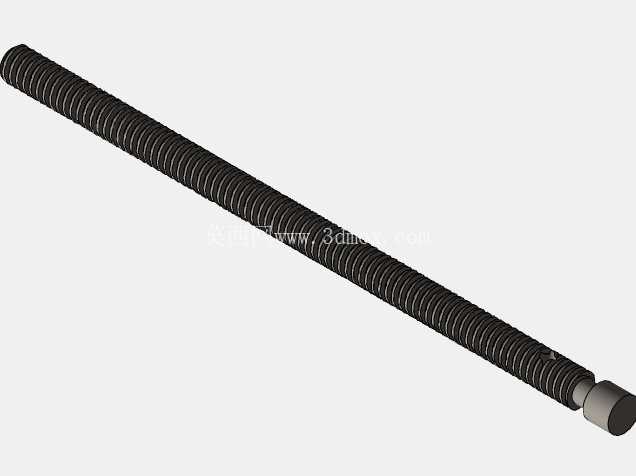

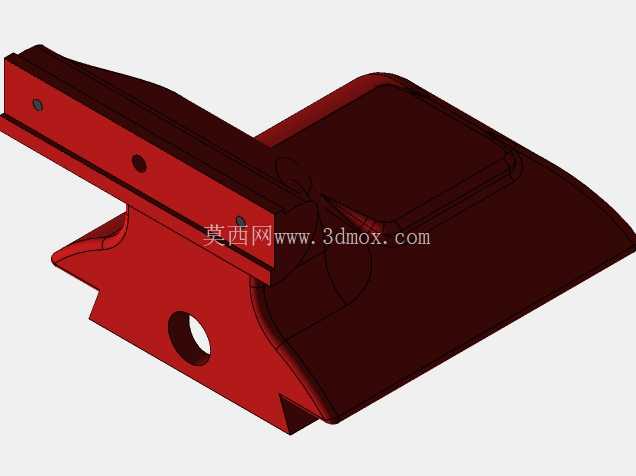

钳身尾部延伸出的平整砧台区域，是这款虎钳区别于普通轻型台虎钳的核心设计，日常小型零件的校直、铆钉冲铆、钣金件轻敲整形都可以直接在这个砧台上完成，不需要额外搭配小型铁砧，充分利用了钳身的结构空间，也减少了工位上的工具摆放数量。传动部分采用梯形丝杠副结构，丝杠和活动钳身的连接部位设置了防脱限位结构，最大张开行程范围内不会出现丝杠脱扣的问题，梯形螺纹的自锁性能也能保证夹持受力后钳口不会自行松退，夹持稳定性有足够保障。摇把部分采用穿销式活动结构，不需要转动摇把时可以自然下垂，避免工位上的磕碰剐蹭，转动施力时也能根据操作空间调整摇把的角度，适配不同工位的操作空间限制。

安装边界上，底座设置了三个螺栓固定孔位，可以通过M10规格的膨胀螺栓或者T型螺栓直接固定在钳工工作台、机床辅助工作台的台面上，固定后整体的抗扭转能力可以满足最大150mm宽度工件的夹持需求，钳口最大张开距离可以覆盖常规小型机械零件、五金工件的夹持尺寸范围。整体外形的突出部分没有尖锐棱角，所有铸造面都做了圆角过渡处理，日常操作时不会剐蹭操作人员的工作服或者皮肤，红色的机身漆面采用耐磨喷塑工艺，长期接触切削液、油污也不容易出现漆面脱落、机身锈蚀的问题。

从实际使用的适配场景来说，除了常规的钳工装配工位，这款虎钳也可以配套安装在钻床工作台侧面、小型铣床的辅助工位上，用来加持待加工的小型工件，不需要额外制作专用夹具，对于多品种小批量的加工场景来说，能大幅减少工装准备的时间。设计过程中针对钳身的受力薄弱点，也就是丝杠安装座和固定钳身的连接位置做了加厚加强筋处理，当夹持工件进行大力敲击或者强力锉削时，应力会顺着加强筋分散到整个底座上，不会出现连接部位断裂的问题。活动钳身和固定钳身的配合导轨面采用了宽面燕尾结构，配合间隙可以通过侧面的调节螺丝进行调整，长期使用出现导轨磨损后，只需要微调调节螺丝就能消除配合间隙，避免活动钳身出现翘头、夹持错位的问题，保证钳口的上下平面始终保持平行，夹持工件时不会出现夹偏、夹不紧的情况。

另外在钳身的排屑设计上，导轨面的外侧设置了倾斜的排屑斜面，钻孔、锉削产生的铁屑不会堆积在导轨缝隙里，日常清理只需要用毛刷顺着斜面扫动就能把铁屑清理干净，不会因为铁屑堆积导致活动钳身移动卡滞。砧台表面经过高频淬火处理，表面硬度可以满足日常轻敲作业的需求，不会因为反复敲击出现砧面凹陷、变形的问题，砧台和钳身的连接部位同样做了圆弧过渡，敲击时的冲击力可以顺畅传递到底座，不会在连接位置产生应力集中。
