老式转塔车床精细三维建模作品

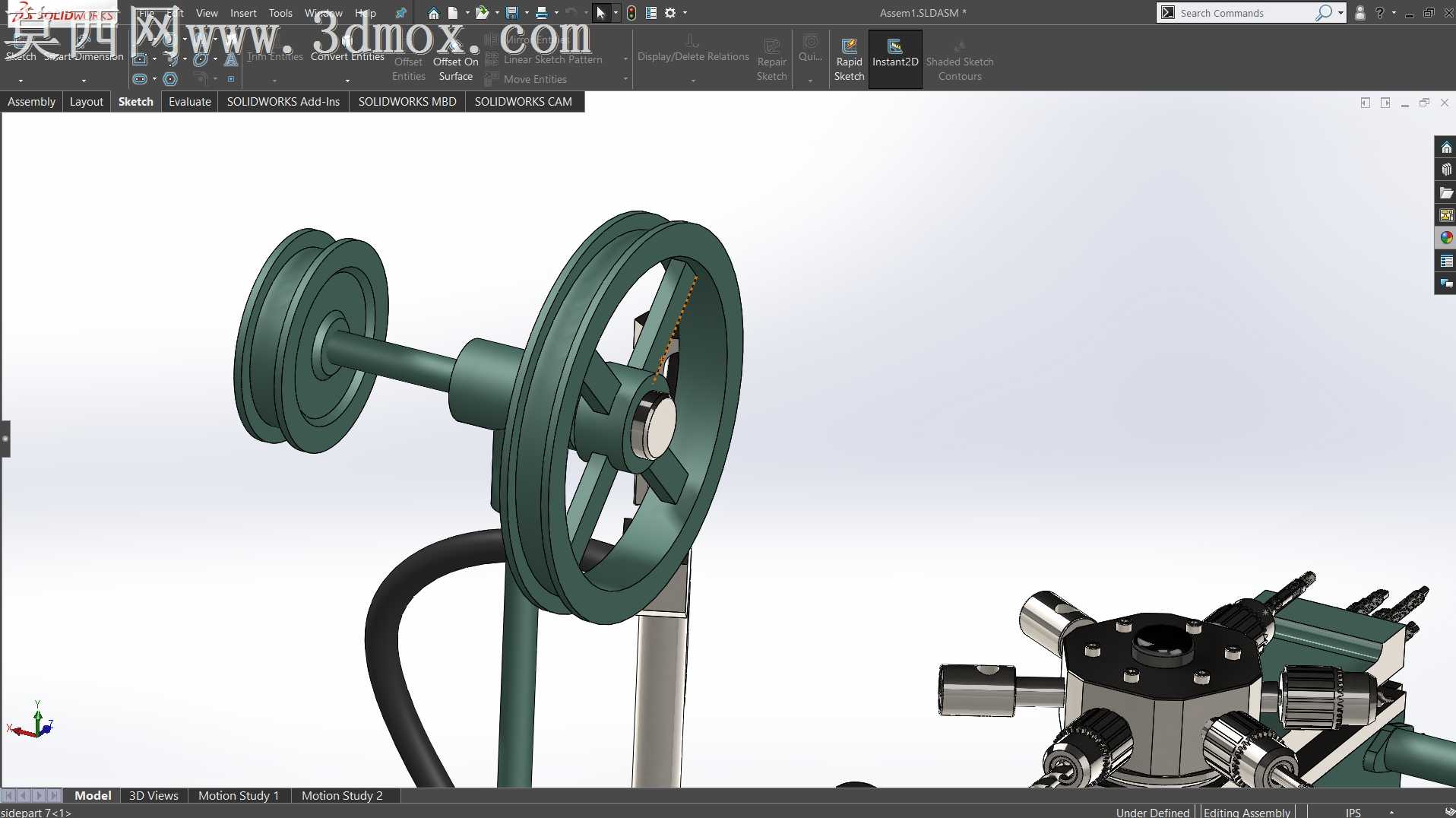

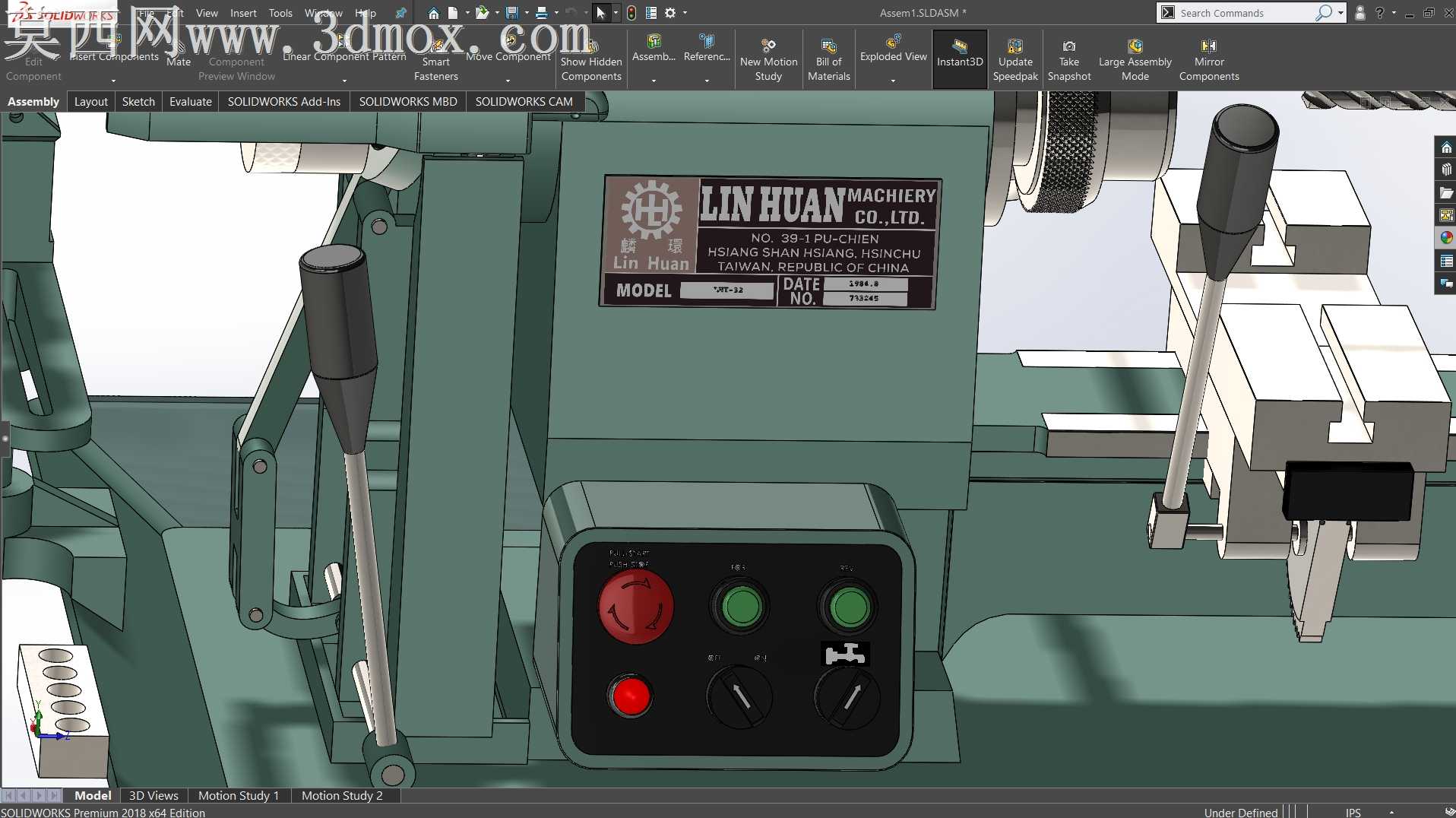

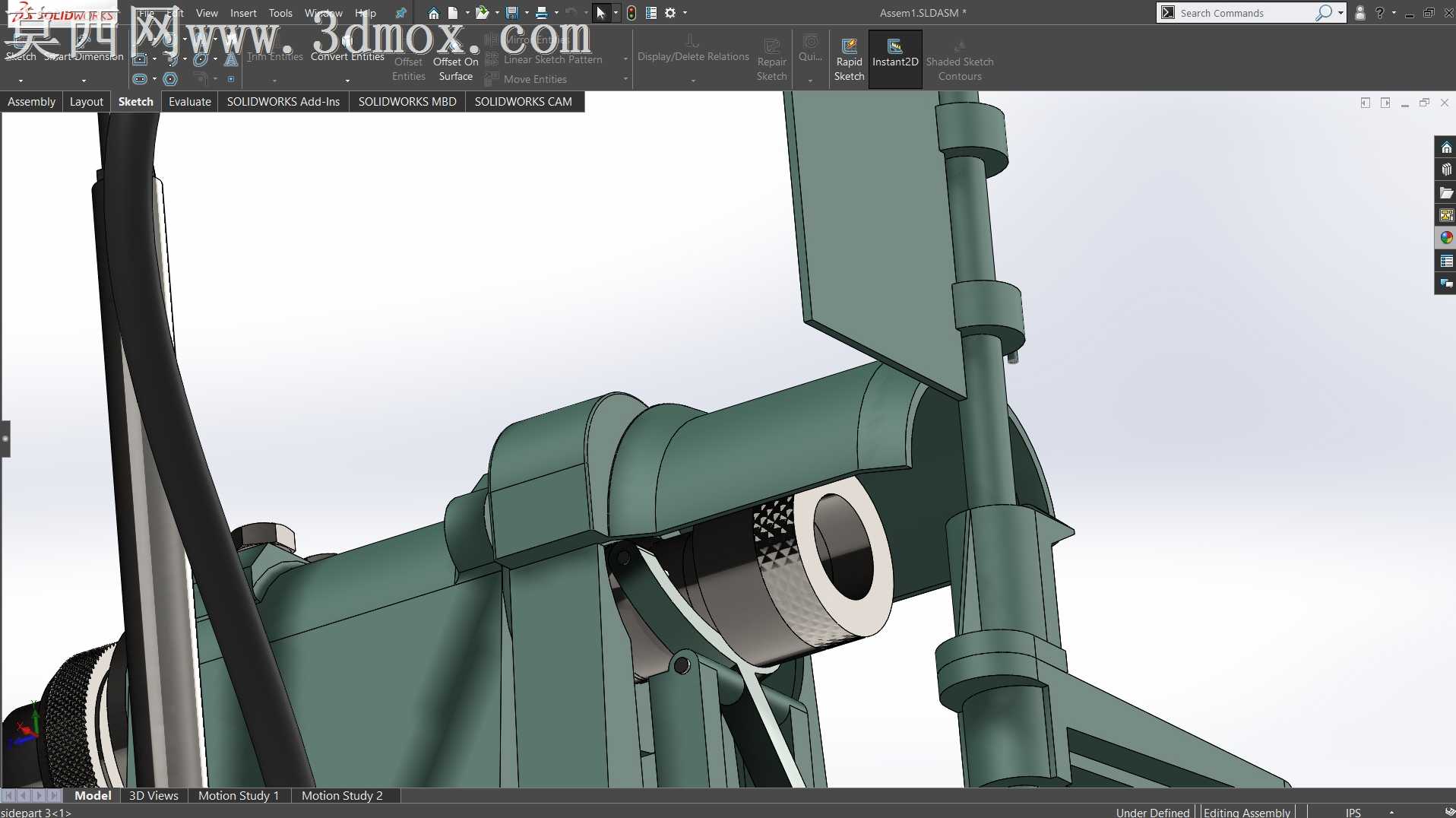

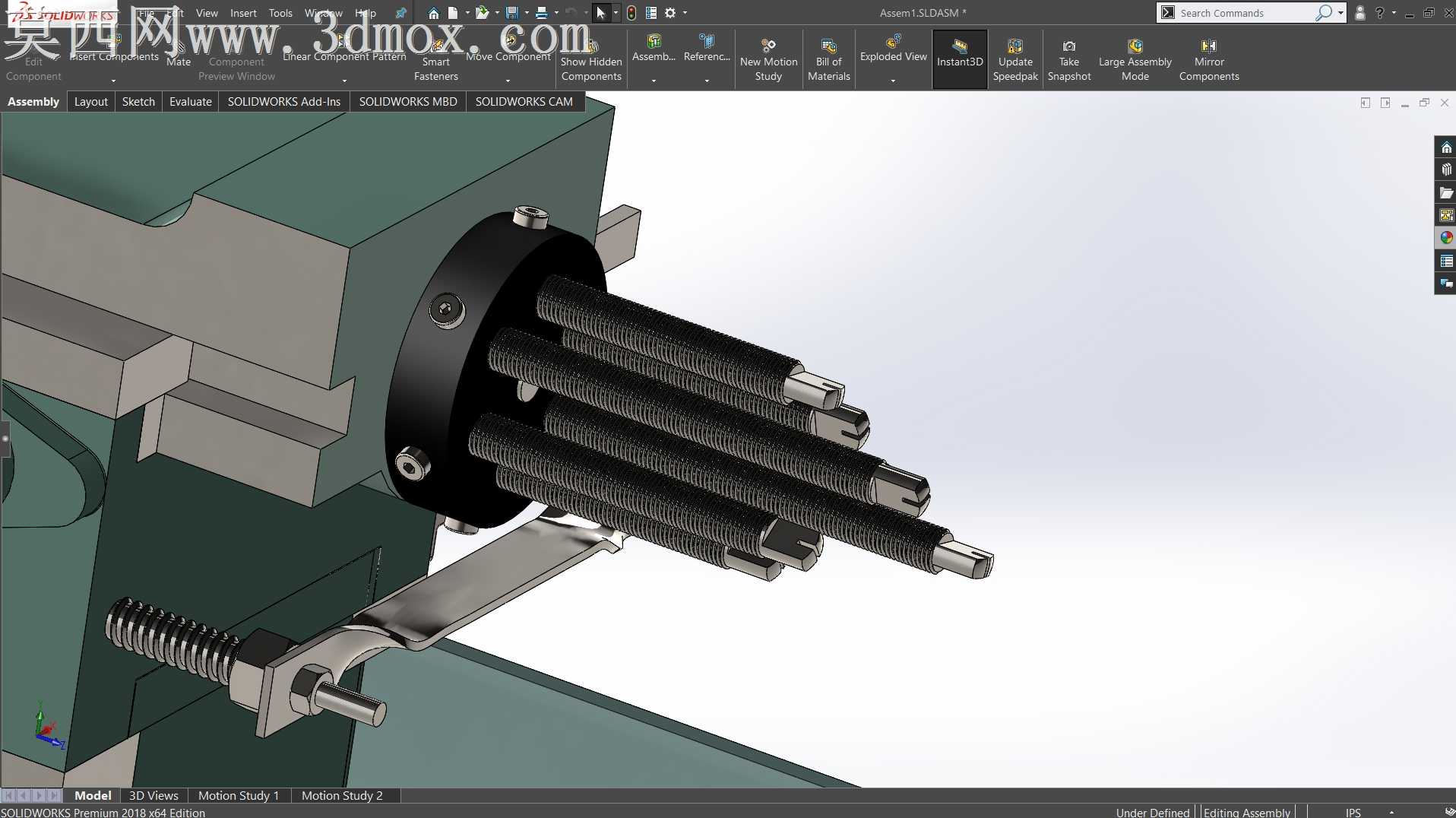

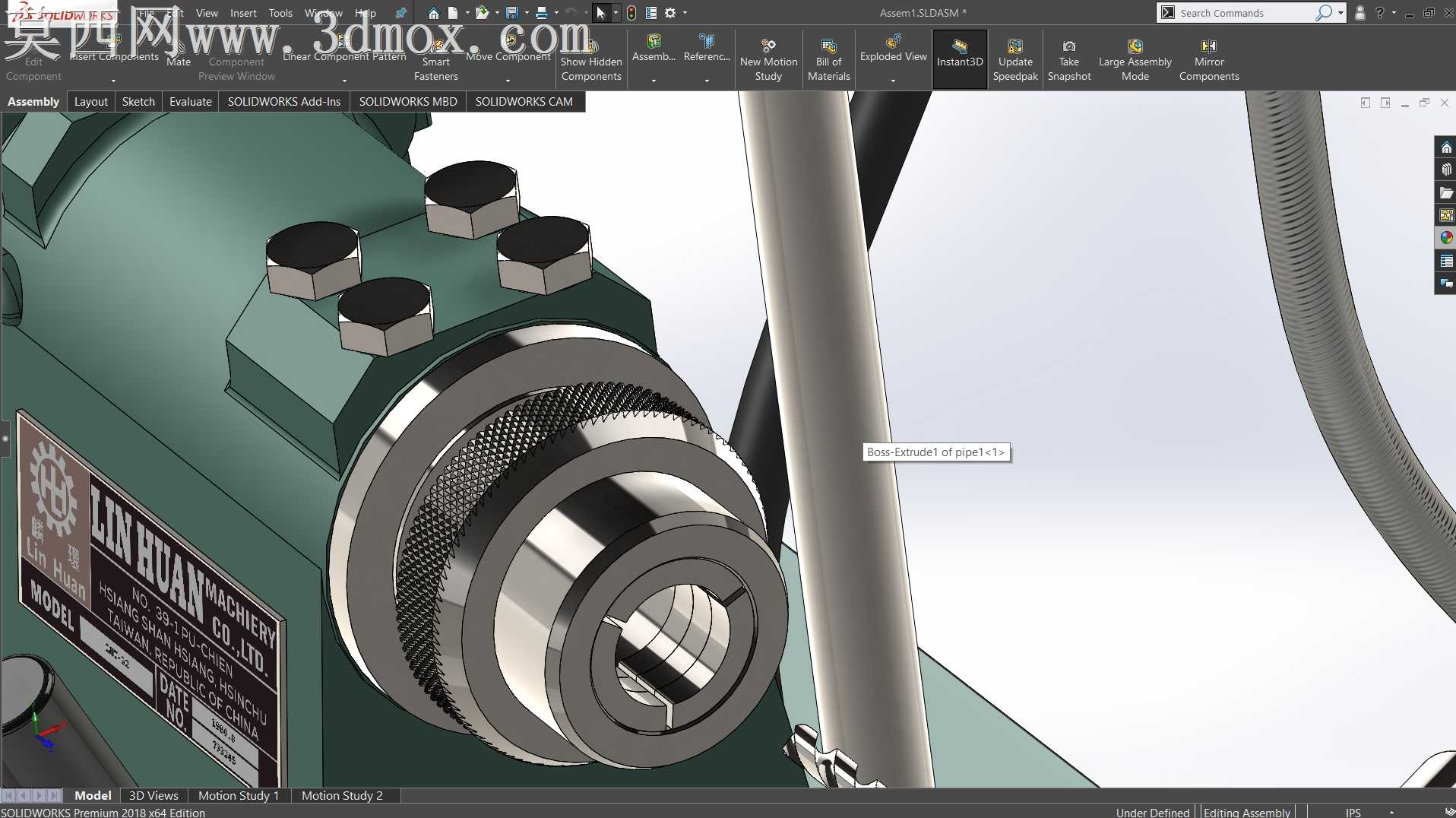

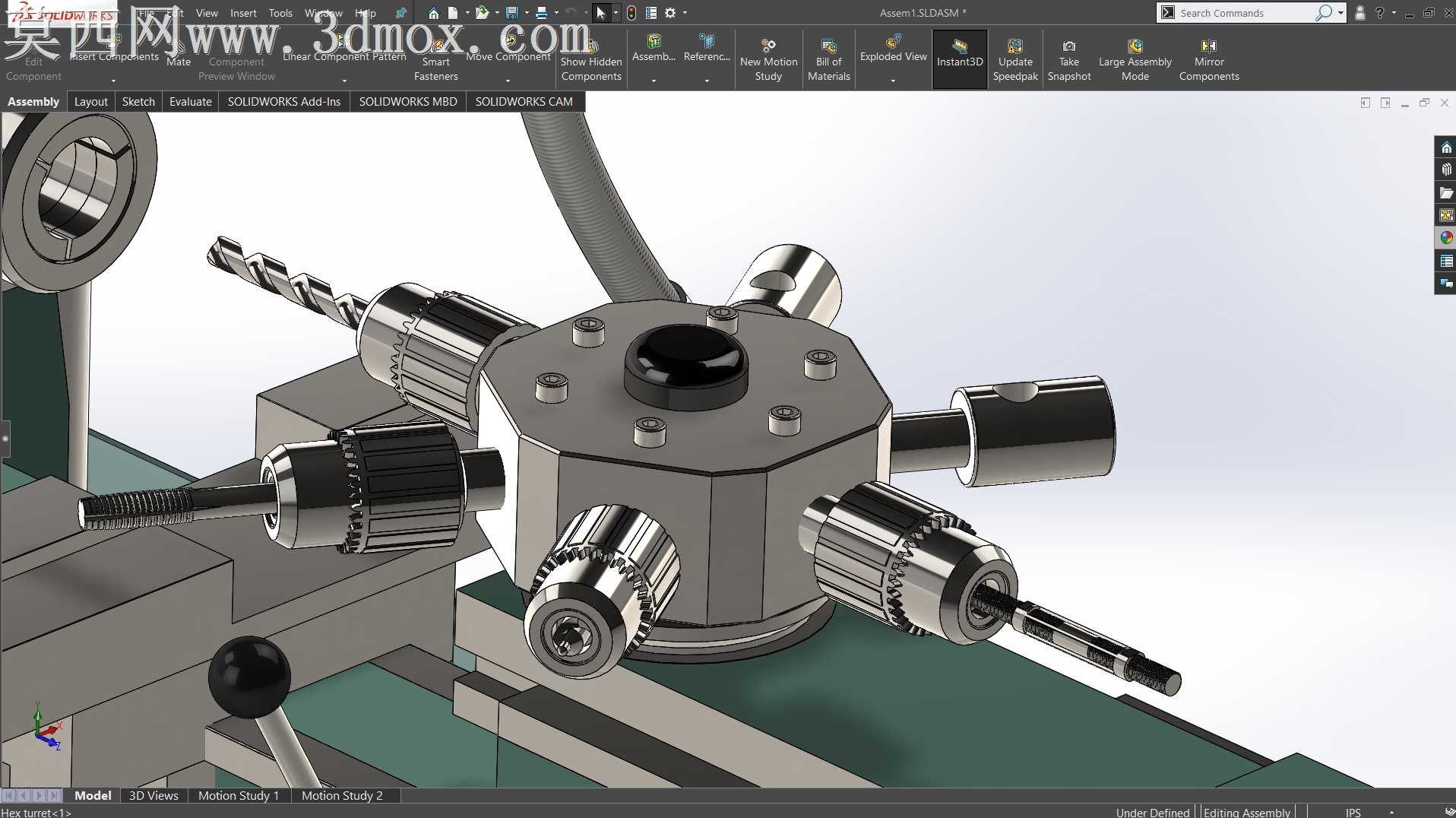

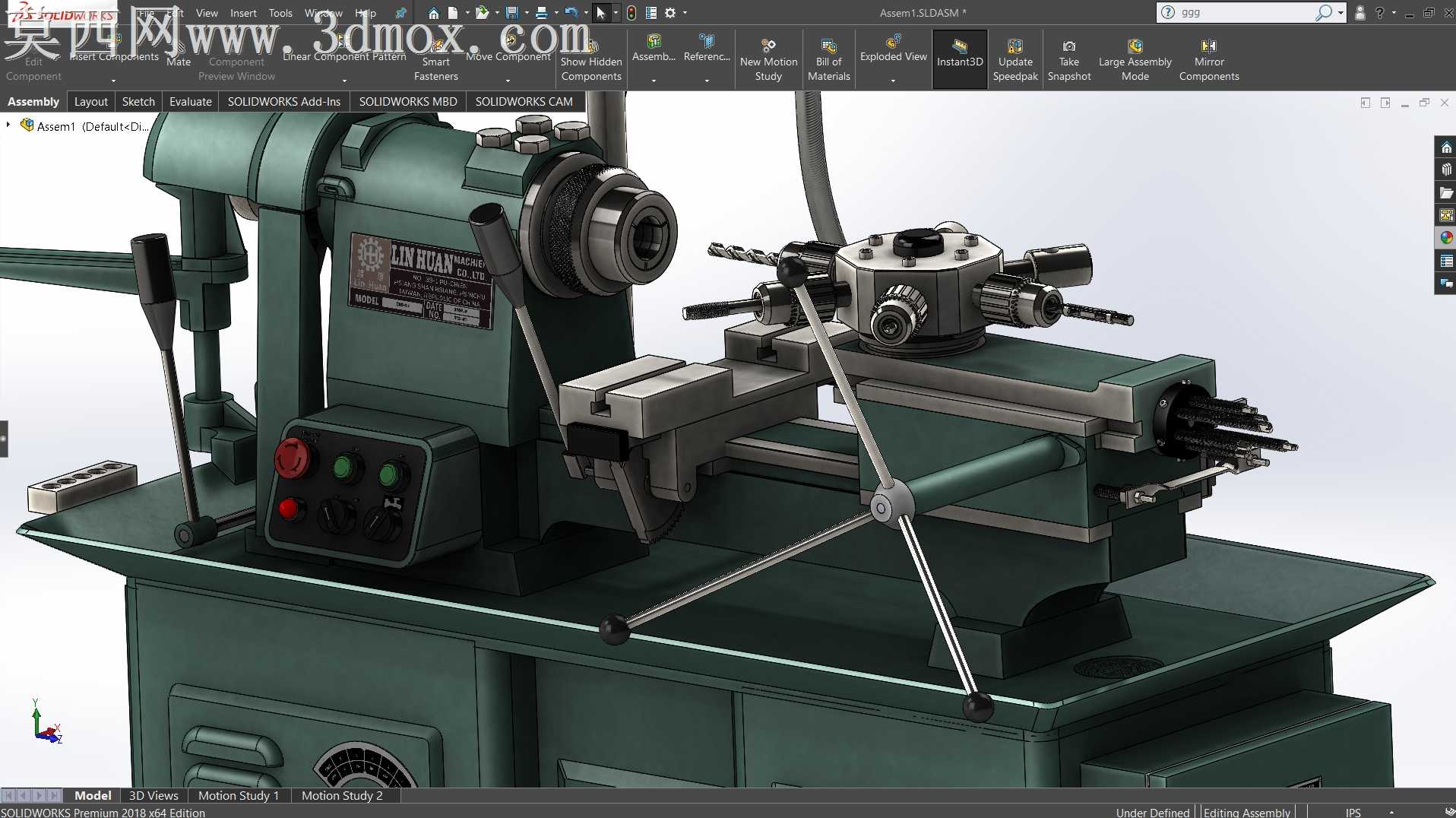

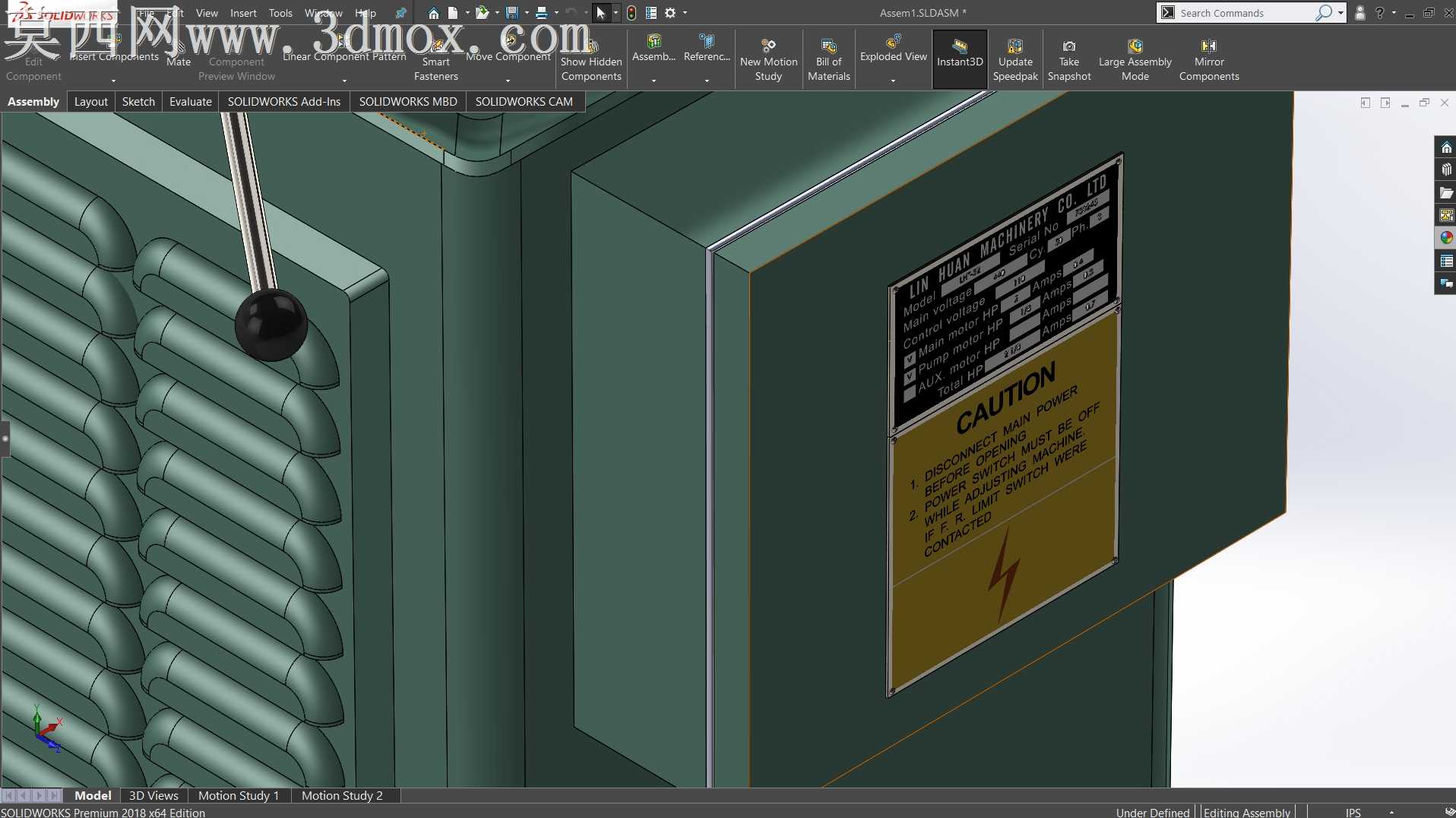

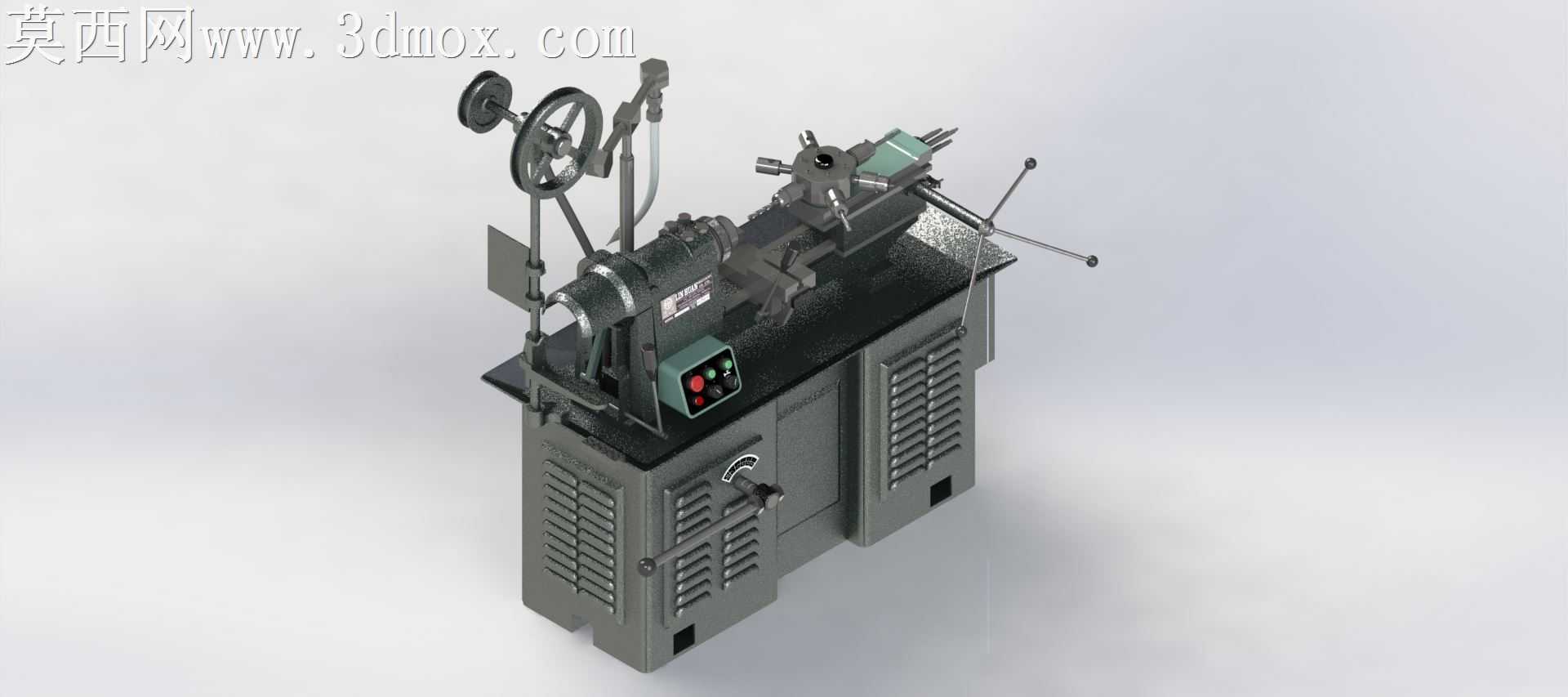

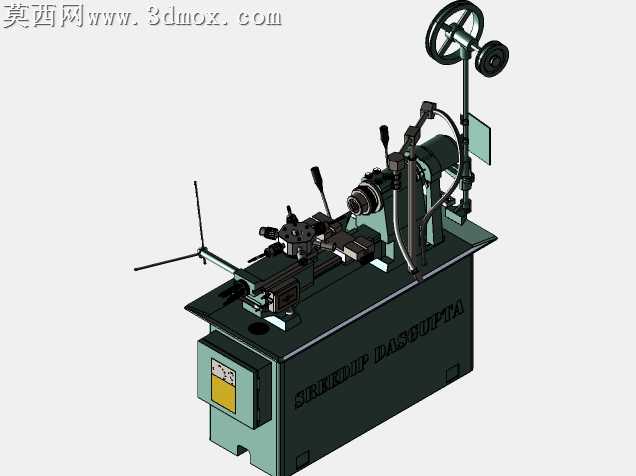

本次三维建模作品还原的是林环机械生产的老式转塔车床，建模过程中以真实设备的结构比例为核心依据，先通过参考实物影像与同类型设备的结构参数搭建整体比例框架，从床身底座开始逐步向上构建各功能模块。建模阶段优先还原设备的结构逻辑：底座部分的散热格栅采用阵列特征配合细节倒角制作，还原铸铁底座的厚重质感，柜门的把手、锁扣结构单独建模，匹配真实设备的开合结构逻辑；床身部分的导轨面做了细微的磨损质感处理，贴合老式车床长期使用的真实状态，溜板箱、进给箱的外部壳体先做整体曲面造型，再拆分出各个操作手柄、刻度盘的独立结构，其中手轮部分单独制作了轮辐、握柄的细节，还原金属手轮的圆润握感与结构强度特征；转塔刀架部分还原了多工位刀位的定位结构，各个操作杆的铰接位置做了合理的间隙处理，保证结构运动逻辑符合真实设备的运行原理，尾座部分的套筒锁紧结构、手轮进给结构都做了完整的内部结构还原，并非仅做外观面片。材质与渲染阶段，针对不同部件做了区分处理：床身底座采用铸铁材质，调整粗糙度参数还原铸铁表面的亚光颗粒质感，局部做了轻微的油污、使用痕迹的纹理贴图，还原车间长期使用的真实质感；操作手轮、手柄部分采用黑色酚醛塑料材质，搭配金属嵌件的金属质感，区分不同部件的材质差异；操作按钮部分做了红、绿按钮的色彩区分，按钮表面做了轻微的高光处理，还原塑料按键的光泽感；金属加工面部分调整金属度与粗糙度参数，还原加工后金属表面的细微反光。渲染阶段采用柔和的工作室布光，主光源从侧上方打亮设备主体，补光弱化底部阴影，突出设备的结构轮廓与细节层次，背景采用浅灰色渐变背景，避免背景干扰设备主体的展示效果。设计过程中始终以真实设备的功能逻辑为核心，没有为了视觉效果随意改动结构比例，所有操作部件的位置、尺寸都参考真实设备的人机操作逻辑设置，保证模型不仅具备外观展示效果，也能清晰呈现转塔车床的结构组成与工作原理，可作为机械结构教学、老式工业设备数字化留存的参考素材。
