四轴控制数控转台三爪卡盘分度装置

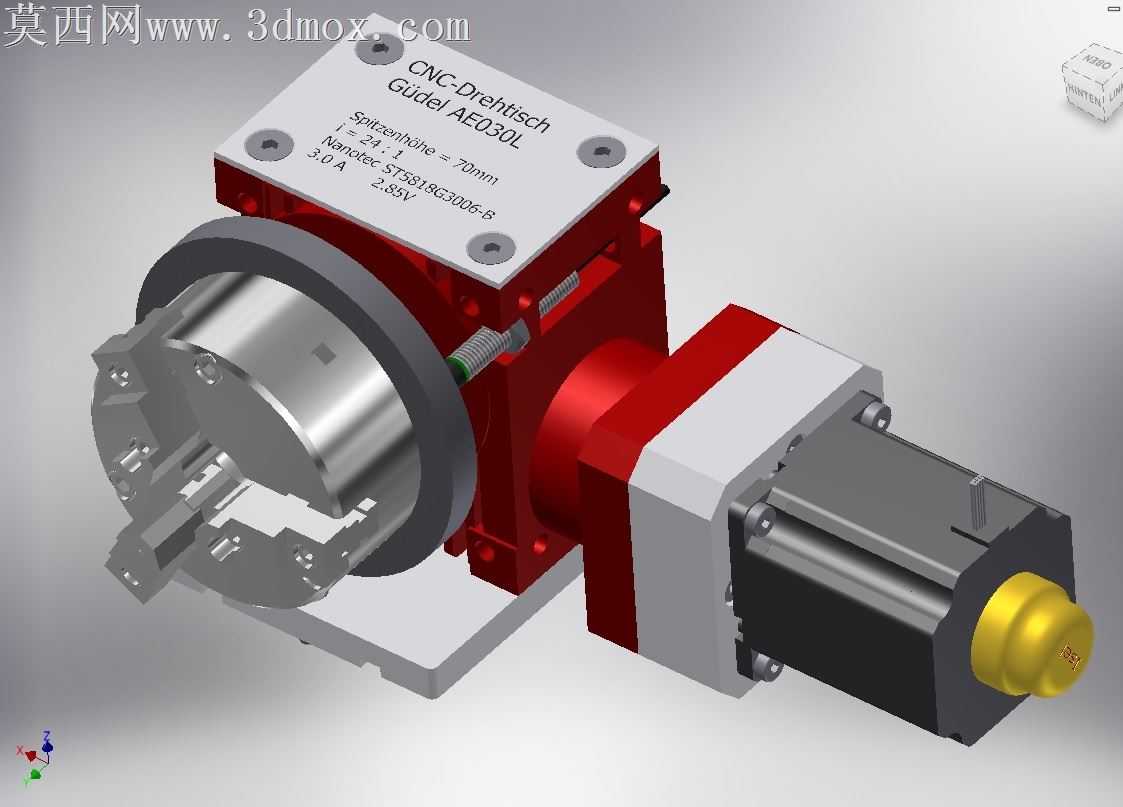

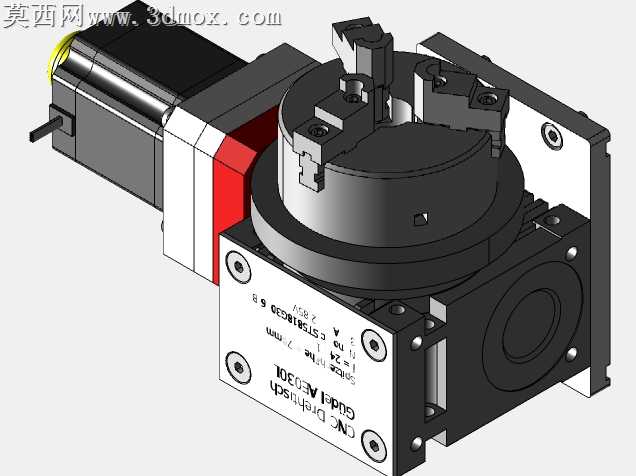

本模型为适配数控铣床的四轴控制数控分度装置，整体采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计公差配合标准，对各零部件的装配关系进行了完整约束，可直观呈现装置的实际装配逻辑与运动状态。模型渲染阶段采用工业级写实材质方案：主体基座部分使用哑光铸铁材质，还原机床附件厚重耐磨的质感，表面做细微的磨砂颗粒处理模拟铸造表面的真实肌理；回转卡盘部分采用抛光不锈钢材质，调整金属反射参数呈现高光金属的冷冽质感，卡爪的夹持工作面做细微的纹理处理，还原实际工装的防滑设计细节；驱动端伺服电机外壳采用哑光黑色工程塑料材质，输出轴端盖使用亮面黄铜色金属材质，通过材质差异清晰区分不同功能模块，提升模型的辨识度。结构设计上，装置整体分为三个核心功能段：前端为三爪卡盘夹持模块，采用自定心三爪卡盘结构，可实现回转类工件的快速装夹定位，卡盘与回转主轴采用法兰盘连接结构，保证回转过程的同轴度精度；中段为回转传动箱体，内部集成蜗轮蜗杆减速传动结构，可实现大减速比的精准分度传动，箱体采用一体式铸造结构设计，预留电机安装定位止口，保证传动部件的安装精度；后端为伺服驱动模块，通过联轴器与传动箱输入轴直连，可接收数控系统的控制信号实现精确的角度回转控制，满足四轴联动铣削加工的分度需求。设计思路围绕数控铣床四轴加工的实际使用场景展开，重点优化了装置的安装适配性，底部预留标准T型槽安装接口，可直接固定在常规数控铣床的工作台上，同时对传动间隙控制结构做了细节建模，呈现了蜗杆轴向间隙调整的锁紧结构，保证分度回转的重复定位精度，整体模型完整还原了该类数控分度装置的全部结构细节，可用于机床附件结构参考、四轴加工工装方案展示等场景。
