汽车传动系统差速器结构设计

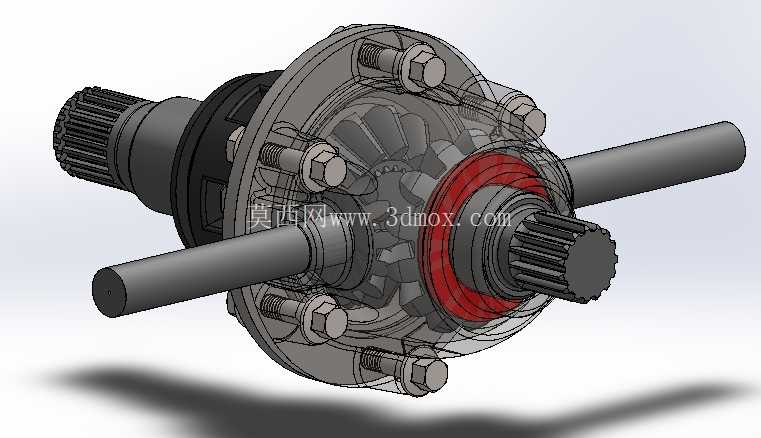

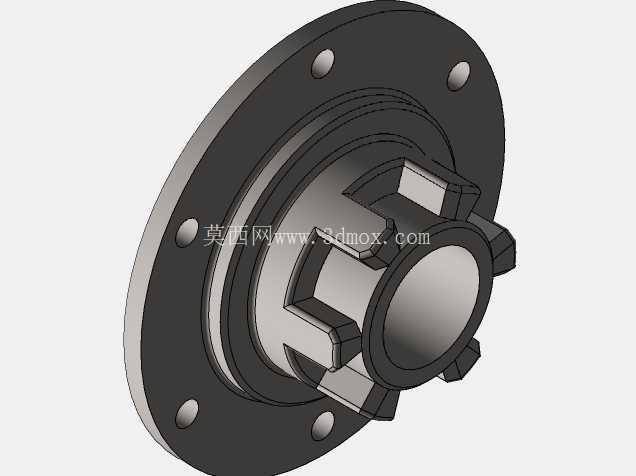

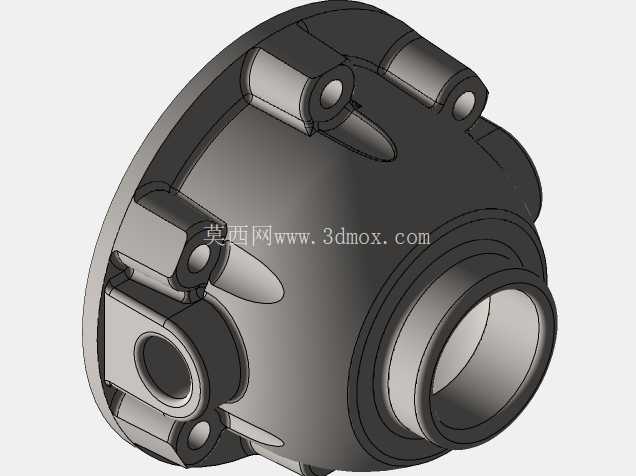

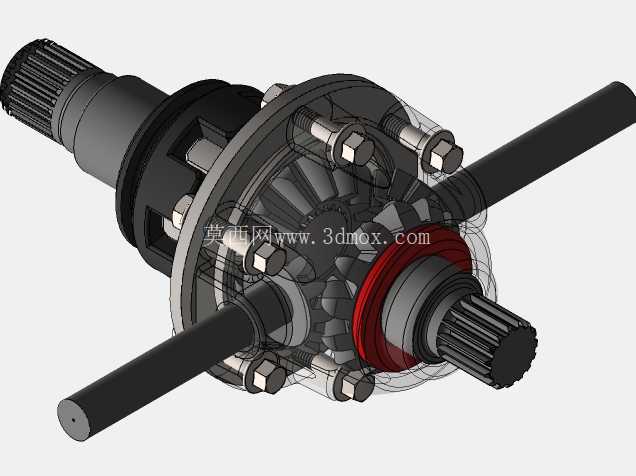

　　差速器作为汽车驱动桥核心传动部件，核心作用是在车辆行驶过程中，允许左右两侧驱动轮以不同转速旋转，满足车辆转弯、颠簸路面行驶时两侧车轮滚动距离不一致的运动需求，避免轮胎拖滑磨损，保障行驶稳定性与操控平顺性。该结构整体采用对称式锥齿轮差速布局，核心包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、连接螺栓、输出花键半轴等核心构件，差速器壳采用分体式法兰连接结构，通过周向均布的六角螺栓实现壳体紧固，保证内部齿轮组的安装定位精度与承载刚度。

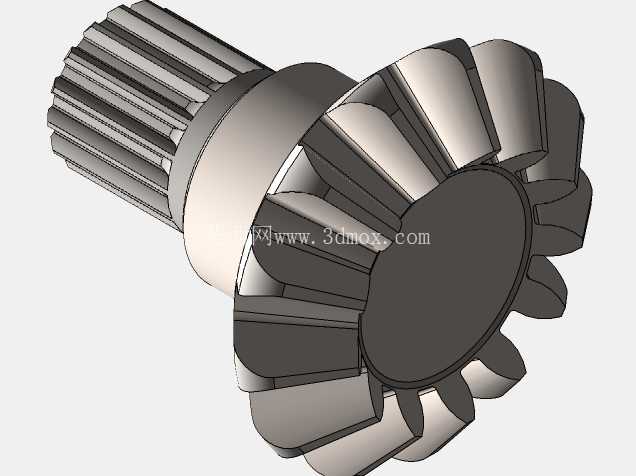

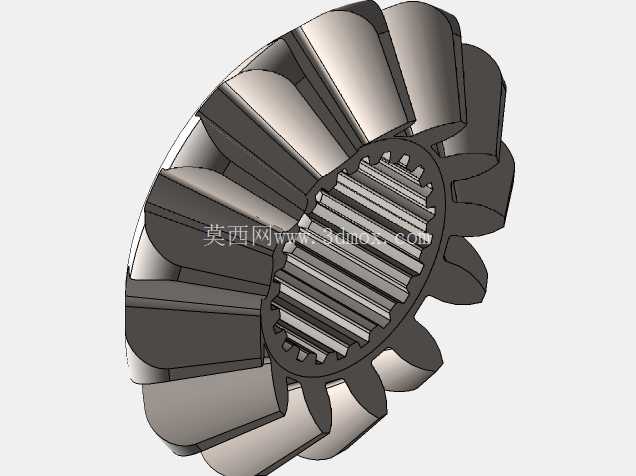

　　从设计逻辑来看，行星齿轮与半轴齿轮的啮合参数经过匹配计算，齿面接触区经过优化，保证在传递扭矩过程中载荷均匀分布，降低齿面接触应力，提升部件使用寿命；行星齿轮背部与差速器壳接触面设计有球面支撑结构，可自动调整齿轮啮合位置，补偿加工与装配带来的微小误差，避免轮齿偏载。差速器壳两端设计有轴承安装轴颈，用于与驱动桥壳内的支撑轴承配合，确定整个差速器总成的安装回转中心，输入法兰端与主减速器从动齿轮连接，将主减速器传来的扭矩传递至差速器内部，通过十字轴分配给行星齿轮，再经行星齿轮与半轴齿轮的啮合，将扭矩传递给两侧花键半轴，最终驱动车轮转动。

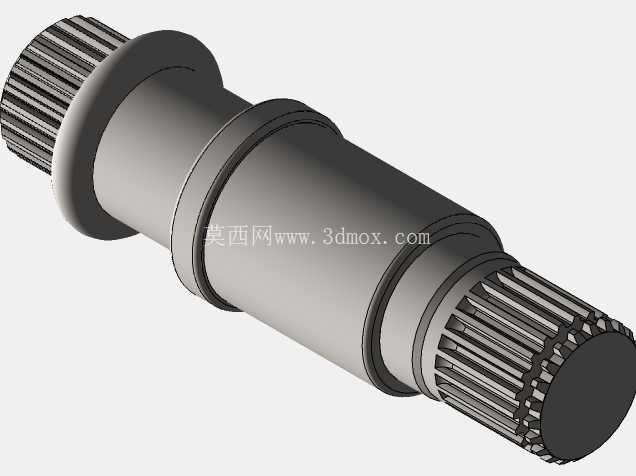

　　安装边界方面，两侧输出半轴采用渐开线花键连接，花键参数匹配常规乘用车驱动半轴规格，差速器壳体外缘的连接螺栓孔分布圆直径、两端轴承位的轴颈尺寸与公差，均适配主流前置后驱、四驱车型的前/后驱动桥安装空间，可直接用于对应车型的驱动桥总成装配。在实际工况应用中，当车辆直线行驶时，两侧驱动轮阻力相近，行星齿轮随差速器壳整体公转，不发生自转，两侧半轴齿轮转速与差速器壳转速一致，保证车辆直线行驶的动力传递效率；当车辆转弯或行驶在不平路面时，两侧车轮行驶阻力出现差值，行星齿轮在随壳体公转的同时产生自转，吸收两侧半轴的转速差，让外侧车轮转速高于内侧车轮，保证车轮纯滚动，减少轮胎磨损与转向阻力。

　　结构细节上，齿轮啮合区域预留有润滑通道，差速器壳上设计有对应的油孔，可让桥壳内的齿轮油顺利进入齿轮啮合副与支撑垫片位置，带走啮合产生的热量，降低摩擦磨损；行星齿轮与半轴齿轮背面均装有耐磨垫片，可在长期使用后单独更换垫片，无需更换整套齿轮，降低后期维护成本。整个差速器的结构布局紧凑，径向尺寸控制在驱动桥桥包的常规空间范围内，轴向尺寸匹配悬架与车架的布置间隙，不会与周边的车架纵梁、悬架摆臂、制动管路等部件发生运动干涉。建模过程中对每个零件的配合公差做了对应模拟，螺栓连接的预紧力作用下的壳体变形量、齿轮啮合侧隙都做了对应校验，保证装配后齿轮运转顺畅无卡滞，花键连接的配合长度满足大扭矩传递下的强度要求，避免花键齿压溃失效。对于结构设计从业者而言，该模型可清晰展示对称式锥齿轮差速器的内部传动逻辑、零件装配关系，可作为汽车传动系统教学、驱动桥结构设计参考、差速器性能仿真分析的基础模型，也可用于整车动力传动系统的虚拟装配验证，检查差速器与周边部件的空间匹配性。
