汽车传动系统差速齿轮箱结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:296509
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计
  • 汽车传动系统差速齿轮箱结构设计

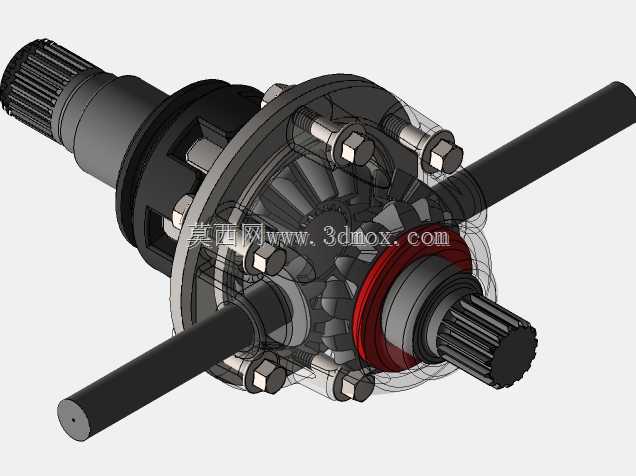

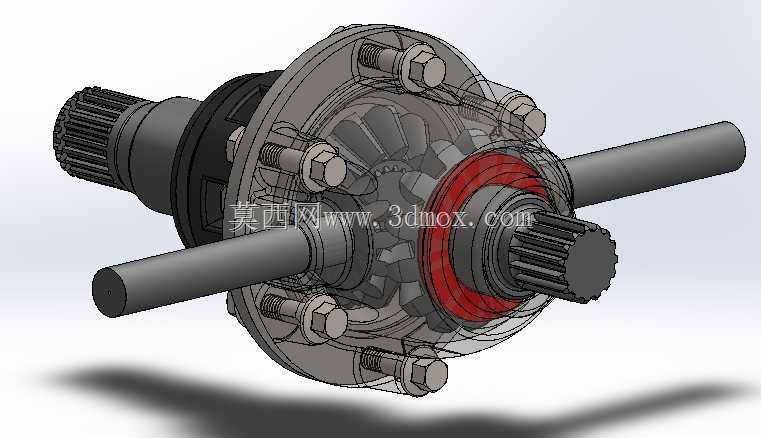

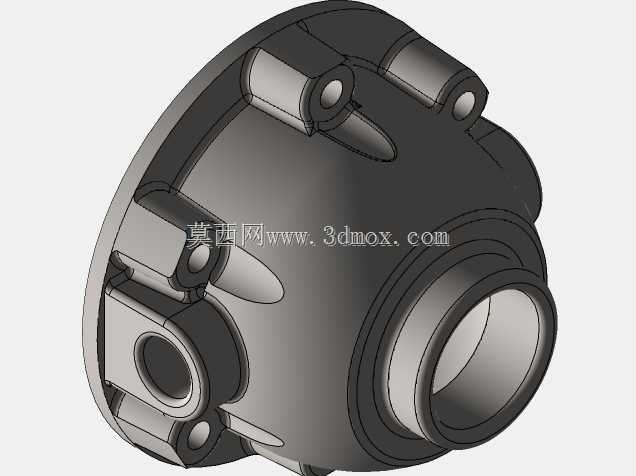

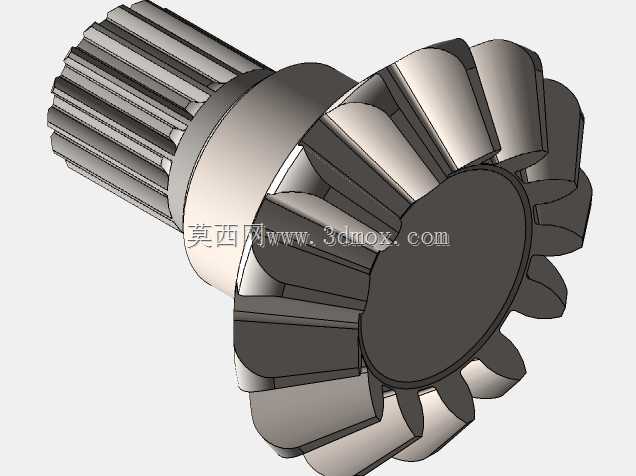

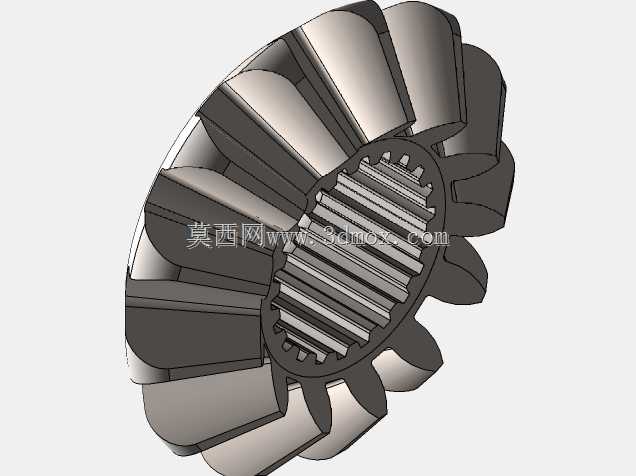

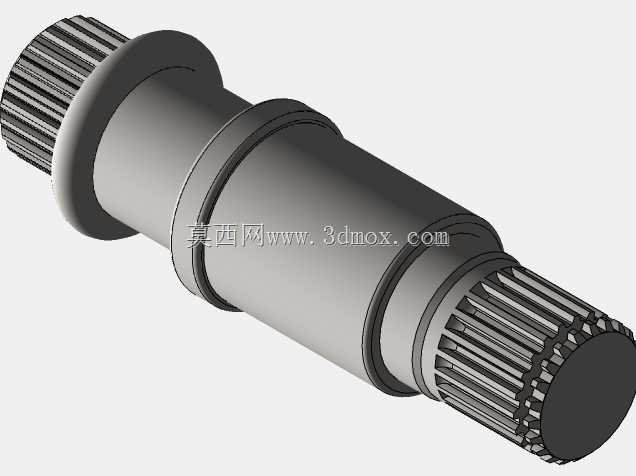

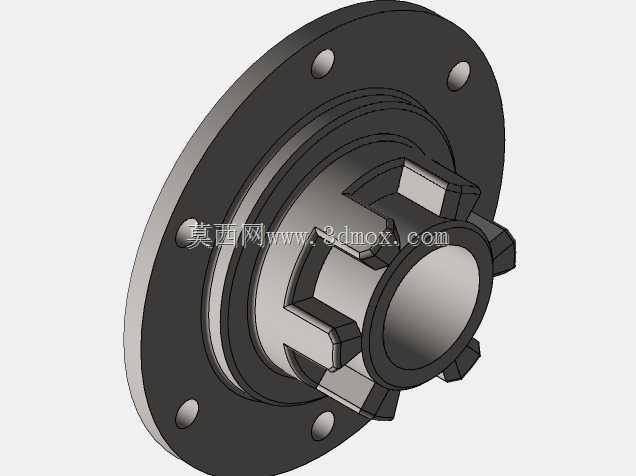

在汽车底盘传动系统的布局中,差速齿轮箱是连接主减速器输出端与两侧驱动轮的核心传动部件,主要承担扭矩分配、转速差调节的核心功能,当车辆处于转弯、颠簸路面行驶工况时,两侧驱动轮的行驶轨迹长度存在客观差异,差速齿轮箱可通过内部行星齿轮的自转与公转配合,自动调整两侧输出轴的转速,避免轮胎出现滑拖、异常磨损问题,同时保证动力持续稳定传递至驱动轮,提升车辆行驶的操控稳定性与轮胎使用寿命。从结构设计逻辑来看,该差速齿轮箱采用对称式行星锥齿轮布局,核心组成包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、连接螺栓与输出半轴,差速器壳体采用剖分式结构,通过周向均布的六角螺栓实现上下壳体的紧固连接,壳体内部预留齿轮安装腔与润滑储油空间,装配时行星齿轮套装在十字轴的四个轴颈上,与两侧半轴齿轮保持恒定啮合间隙,十字轴与差速器壳体的定位槽采用过盈配合,避免大扭矩传递过程中出现轴体窜动。安装边界方面,差速器壳体的输入端法兰与主减速器从动齿轮通过螺栓刚性连接,可承接主减速器传递来的减速增扭后的动力,两侧输出半轴采用花键连接结构与半轴齿轮内花键配合,花键参数匹配主流乘用车驱动半轴的连接标准,壳体外部的轴承安装轴颈尺寸适配常规差速器支撑轴承的安装公差,可直接装配在驱动桥的轴承座孔内,无需额外改动安装位。设计过程中针对齿轮啮合区域做了齿面修形处理,可降低啮合传动过程中的冲击噪音,壳体外部的加强筋结构沿螺栓连接位辐射布置,在保证壳体结构强度满足峰值扭矩传递要求的前提下,尽可能降低壳体整体重量,内部齿轮腔的油道设计可保证车辆行驶过程中齿轮油能够充分飞溅至所有啮合齿面与配合轴颈处,实现运动部件的持续润滑与散热,避免长时间高负荷工况下出现齿面胶合、轴承烧蚀等失效问题。日常选型匹配过程中,该结构可适配前置后驱、四驱车型的后驱动桥布局,也可通过调整壳体连接法兰尺寸匹配不同主减速比的主减速器齿轮,内部齿轮的模数、齿数参数可根据车型的额定承载扭矩做对应调整,花键规格可根据不同车型的半轴参数做适配修改,整体结构的通用性较强,能够覆盖多数家用乘用车、轻型商用车辆的传动系统差速需求。建模过程中严格按照实际装配公差要求预留配合间隙,螺栓连接位、轴承安装位、花键配合位的尺寸均参考机械设计手册的公差标准设定,可直接用于后续的工程出图、结构仿真分析、3D打印样件验证等工作,也可作为汽车传动系统教学演示的直观结构模型,帮助从业者理解差速功能的实现逻辑与结构组成。
