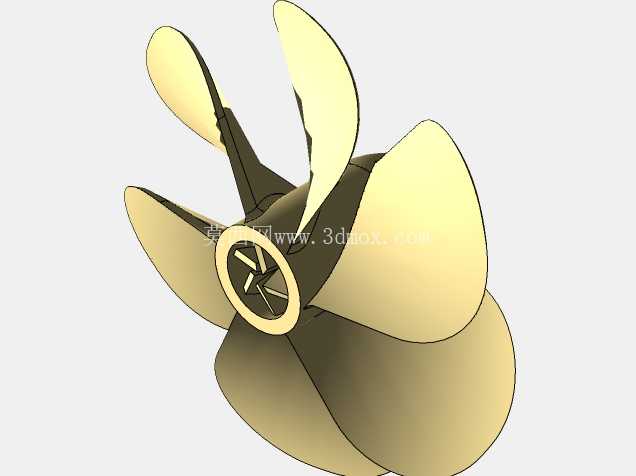

五叶曲面船用推进螺旋桨结构设计

　　这款螺旋桨采用五叶大侧斜曲面构型，核心应用场景覆盖小型内河船舶、水下作业潜航器、休闲游艇的动力推进单元，也可适配部分低转速大扭矩的水上运动装备动力输出端，作为动力系统与水体接触的终端执行部件，承担将转轴旋转扭矩转化为轴向推进力的核心作用，直接决定载具的航行效率、运行噪音与抗空化性能。从功能特性来看，五叶构型相比常规三叶、四叶螺旋桨，在同等转速下单片桨叶承受的载荷更低，运行过程中桨叶划过水流的脉动压力更小，能有效降低推进过程的振动与水下辐射噪音，适合对静音性有一定要求的作业场景；桨叶采用大侧斜后掠设计，叶梢位置做了圆弧修型，可延缓桨叶表面空泡的产生与发展，减少空蚀对桨叶表面的损伤，延长部件的水下服役周期，同时大侧斜结构能降低桨叶进入伴流场时的冲击载荷，适配船体尾部不均匀的伴流分布，提升推进过程的平顺性。

　　设计过程中首先围绕适配的动力输出轴参数确定桨毂的安装边界，桨毂中心设置带定位卡槽的锥孔配合结构，可直接与标准锥度的动力输出轴对接，配合端面的锁紧螺母安装位实现轴向固定，避免大扭矩输出下桨叶与转轴出现相对滑移；桨毂外部做流线型整流包覆，减少桨毂位置的水流紊流损失，提升整体推进效率。桨叶的曲面参数基于翼型升阻比特性迭代优化，从叶根到叶梢的弦长、螺距角采用渐变设计，叶根位置厚度更大以满足扭矩传递的结构强度要求，避免高负载下叶根位置出现应力集中断裂，叶梢位置厚度逐步减薄，降低叶梢涡的能量损失，提升水流滑过桨叶表面的平顺度；每片桨叶的压力面与吸力面曲率经过多轮流体仿真验证，确保在额定转速区间内，桨叶表面的压力分布均匀，避免局部低压区过早产生空泡。

　　安装边界方面，桨毂的轴向长度控制在适配常规小型船舶尾轴伸出长度的范围内，桨叶的最大旋转直径需匹配船体尾部的安装间隙，确保旋转过程中桨叶与船体外壳、舵机部件保留足够的安全距离，避免运行过程中出现碰撞干涉；桨叶的投影面积经过扭矩匹配计算，确保在配套动力的额定扭矩输出范围内，螺旋桨不会出现过载闷机的情况，同时能在常用航速区间保持较高的推进效率，减少动力损耗。从结构细节来看，桨叶与桨毂的连接位置做了大圆角过渡处理，分散叶根位置的集中应力，即使在频繁正反转切换、高负载启动的工况下，连接位置也能满足结构强度要求；桨叶表面的曲面连续性达到G2连续标准，建模过程中通过曲面曲率分析工具反复调整控制点，避免局部出现凹凸折角，减少水流在桨叶表面的流动分离，降低紊流带来的效率损失与噪音。

　　实际应用中，这类螺旋桨的材质选型通常根据使用场景确定，普通内河休闲船舶可采用铸造铜合金材质，兼顾强度与耐腐蚀性能，水下作业装备可选用高强度不锈钢或高分子复合材料，进一步降低重量提升耐腐蚀性；建模过程中所有曲面均保留参数化特征，可根据不同的动力参数、航速要求快速调整螺距、叶数、直径参数，适配不同吨位、不同动力配置的载具需求，无需重新从零开始构建基础曲面，大幅缩短同系列产品的设计迭代周期。
