7.62mm间距带插座IC DIP封装系列模型

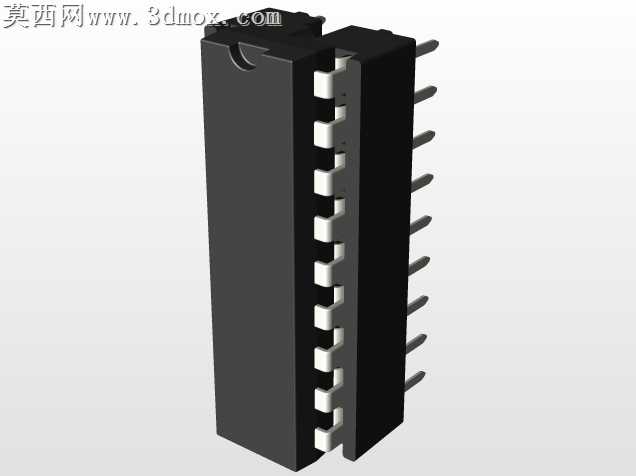

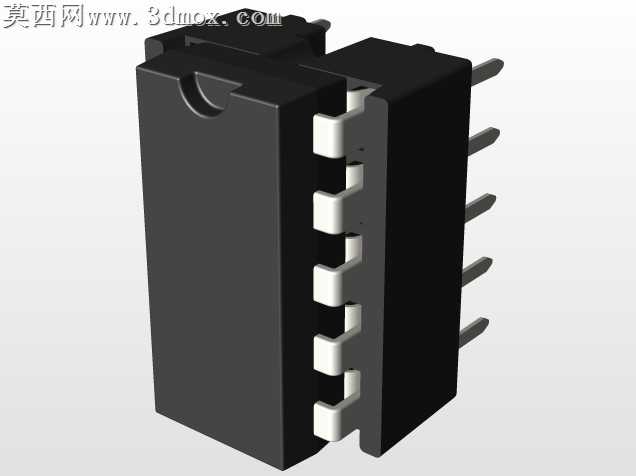

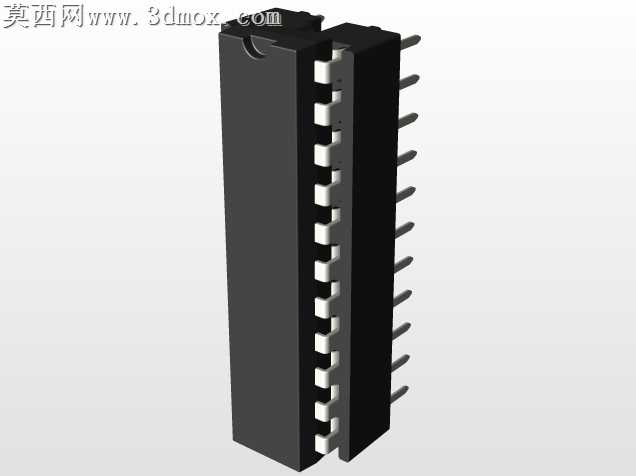

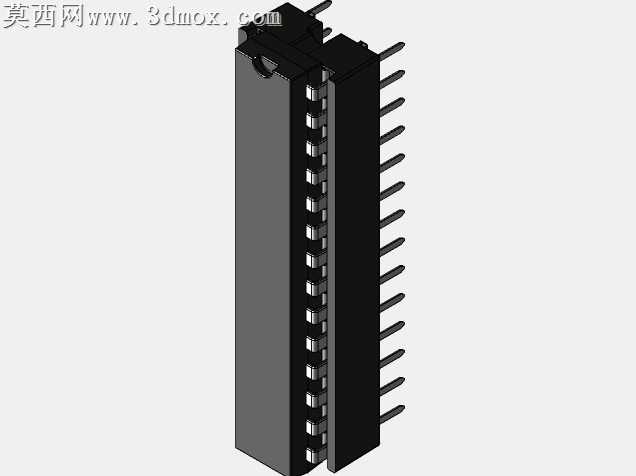

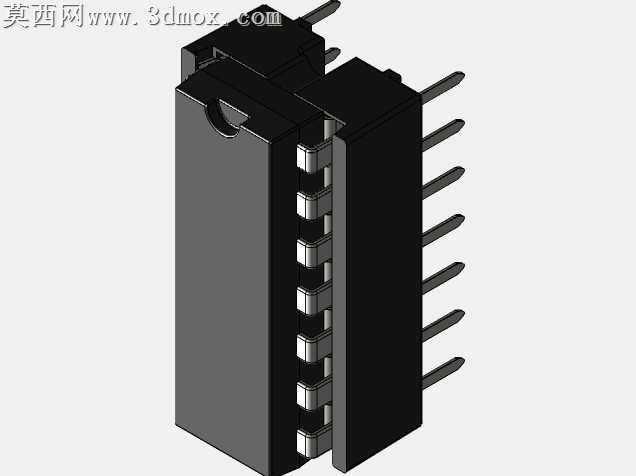

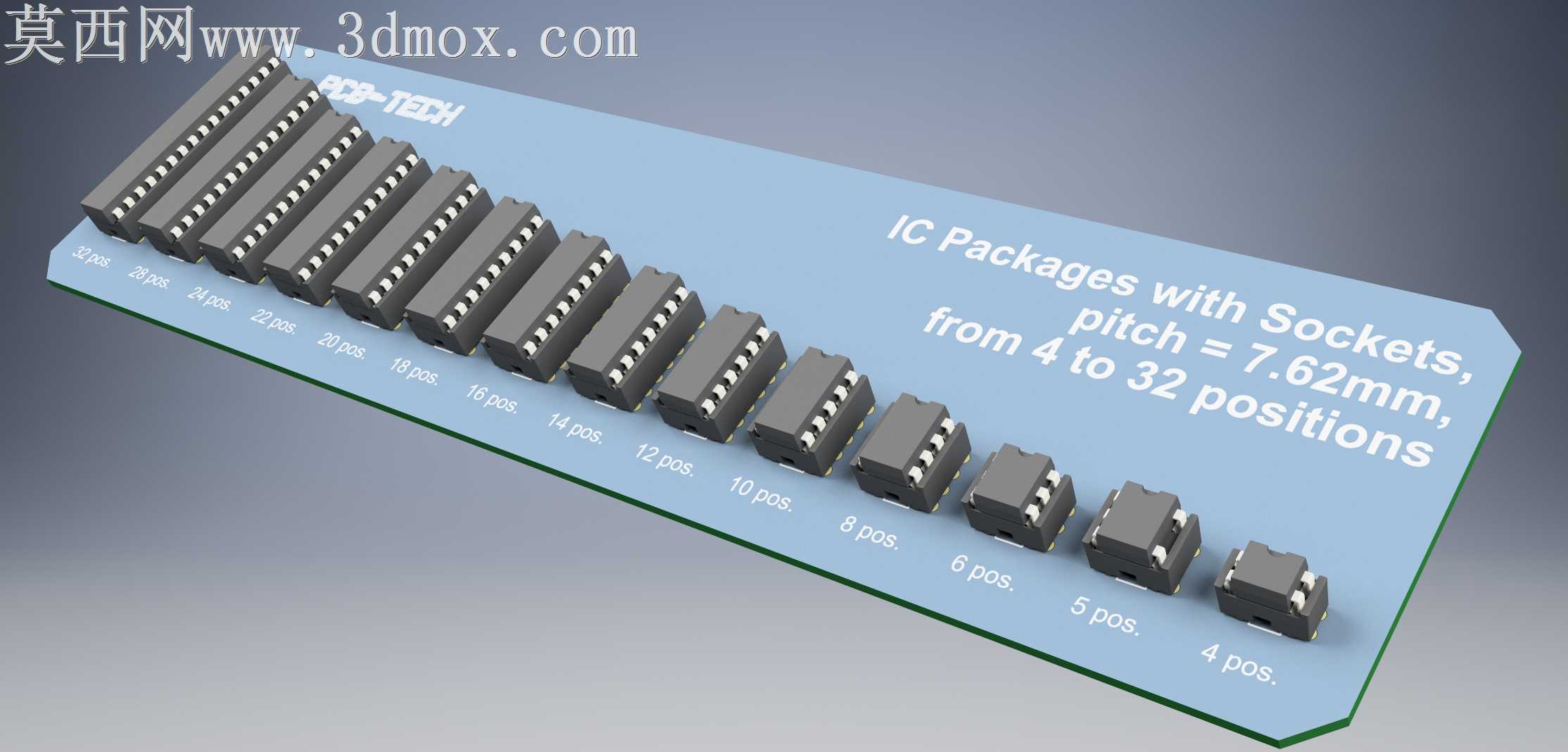

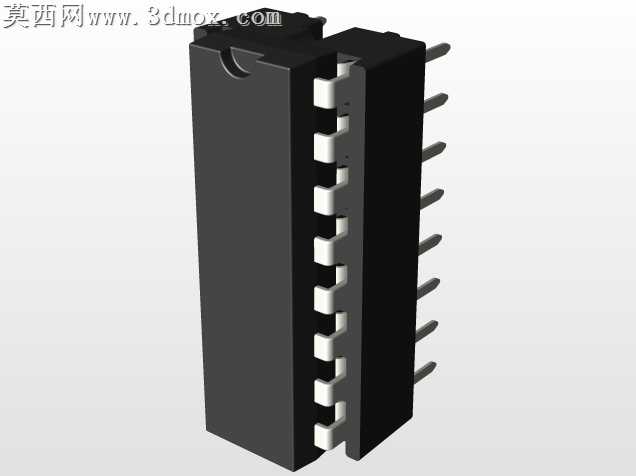

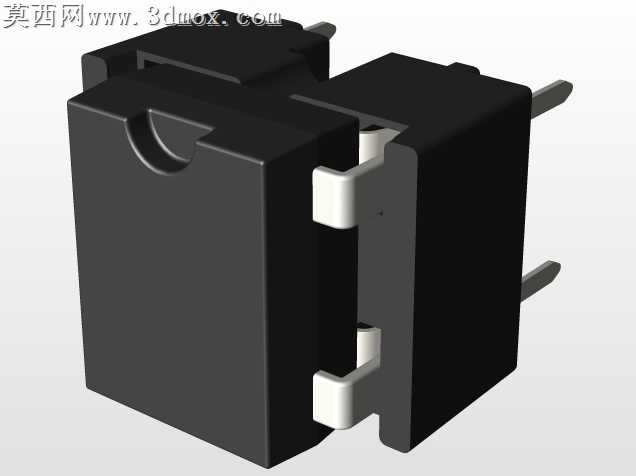

本模型为标准7.62mm间距带配套插座的IC DIP封装全系列三维建模成果，覆盖4针到32针全规格引脚配置，建模过程严格遵循电子元器件行业通用尺寸规范，对每一款封装的引脚间距、塑封体尺寸、插座卡扣结构、插针倒角细节都进行了1:1精准还原。建模阶段采用参数化设计思路，将引脚数量、塑封体长度、插座卡槽位置设置为可驱动参数，可快速调整生成不同针数的封装变体，大幅提升同系列模型的复用效率。材质渲染层面，IC塑封主体采用哑光黑色工程塑料材质，添加细微的磨砂颗粒质感模拟真实塑封工艺的表面效果，引脚部分采用镀锡金属材质，调整金属粗糙度与反射参数还原焊脚的半光亮金属质感，配套插座采用浅蓝色玻纤基板材质，表面印刷的规格标识采用凹凸贴图实现真实的丝印触感，插座内部的接触弹片单独建模，还原弹片的弧形卡扣结构与金属弹性特征。结构设计上，完整还原DIP封装的双列直插引脚排布，每根引脚的粗细、伸出长度、引脚间距严格控制在7.62mm标准公差范围内，插座部分还原了基板上的定位孔、焊接焊盘、插针导向槽结构，可直接用于PCB布局的干涉检查、装配模拟场景。模型整体装配逻辑清晰，每一款针数的封装与对应插座都做了配合限位设计，可直观展示IC插入插座的装配过程，所有部件的倒角、拔模斜度都按照实际生产工艺设置，不存在非工艺性的尖锐棱角，既满足三维展示的视觉真实感，也可直接用于电子设备结构设计的配套选型参考、教学演示场景。
