1605型滚珠丝杠副精密传动结构设计

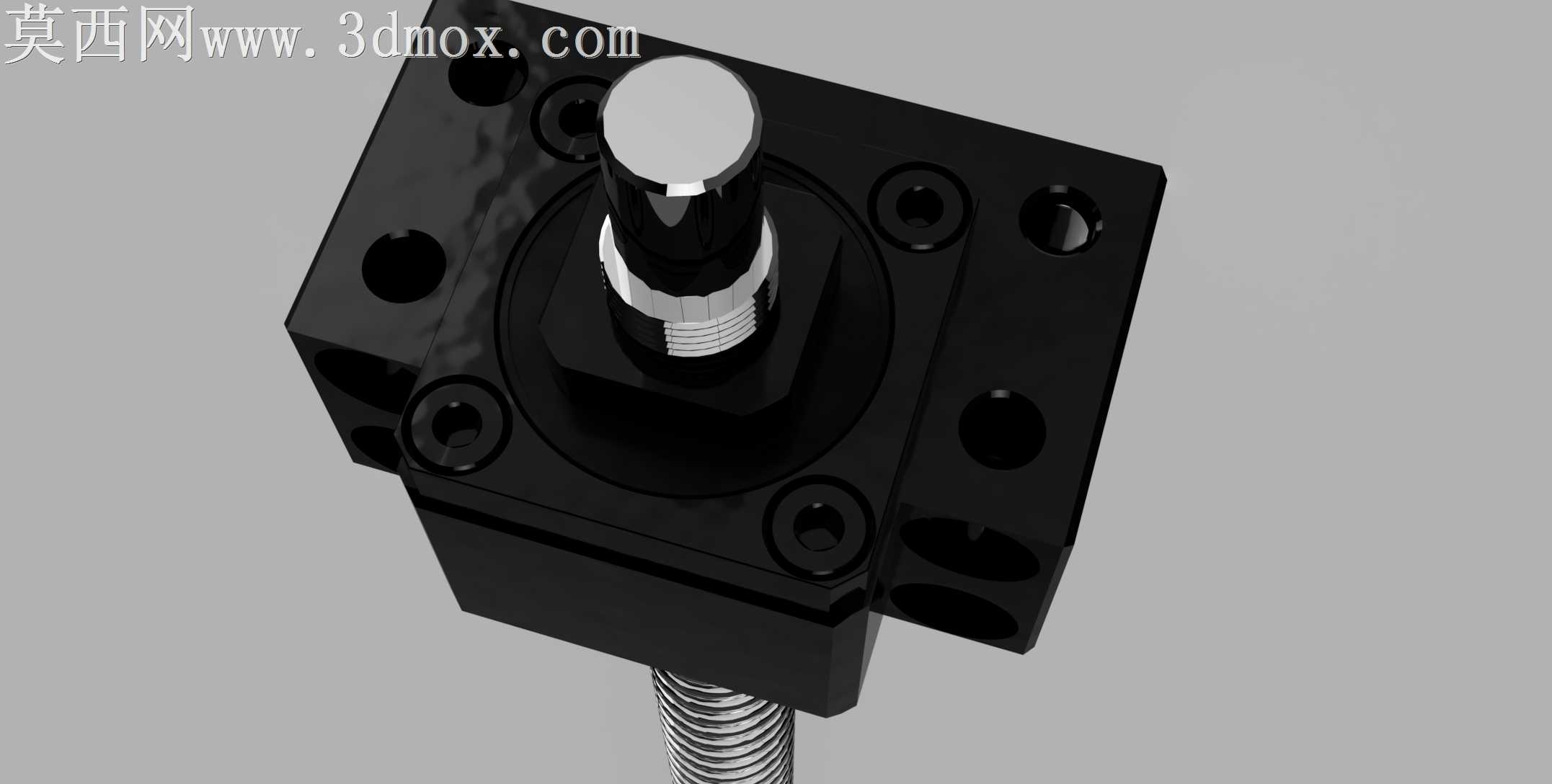

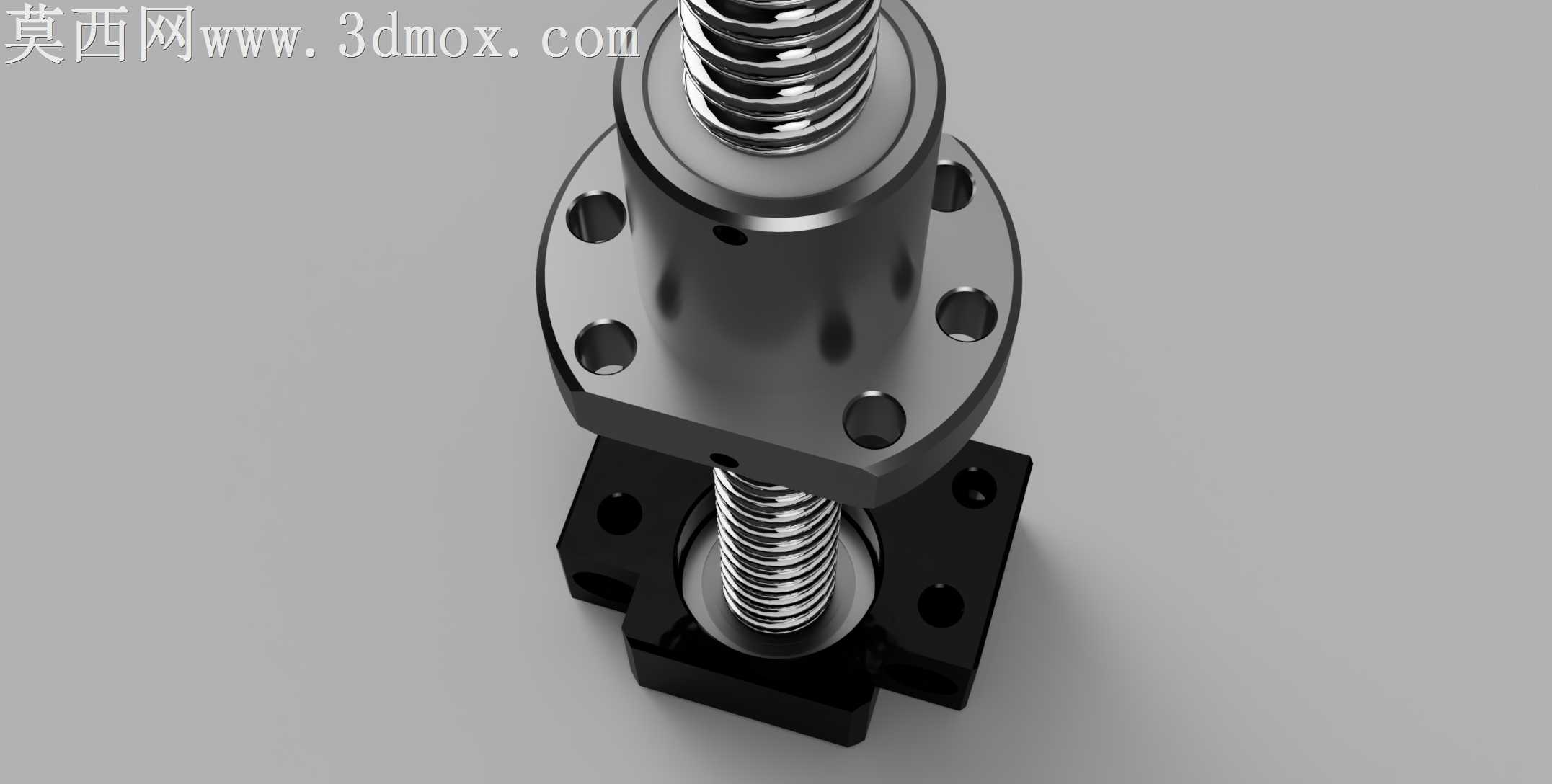

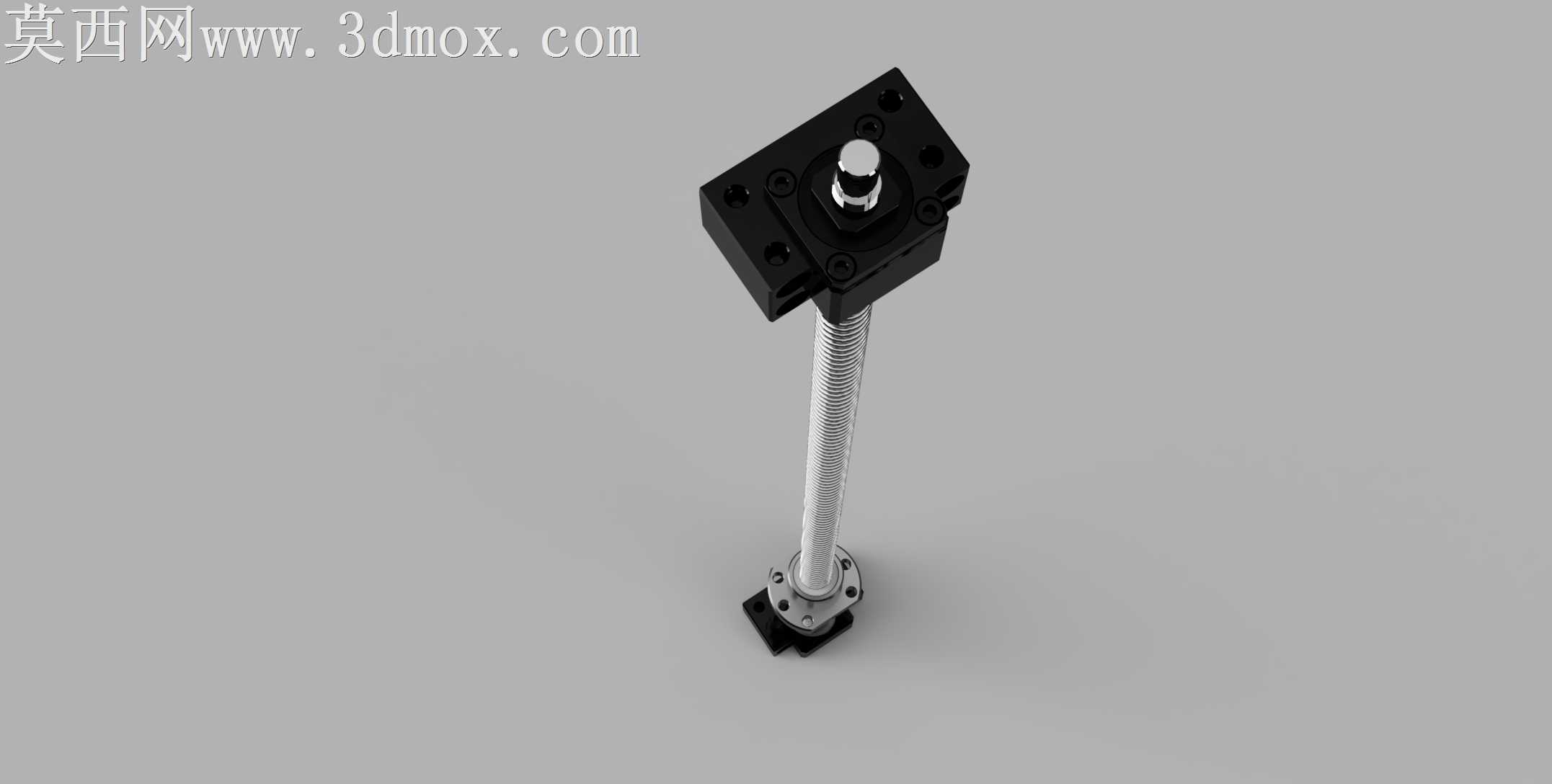

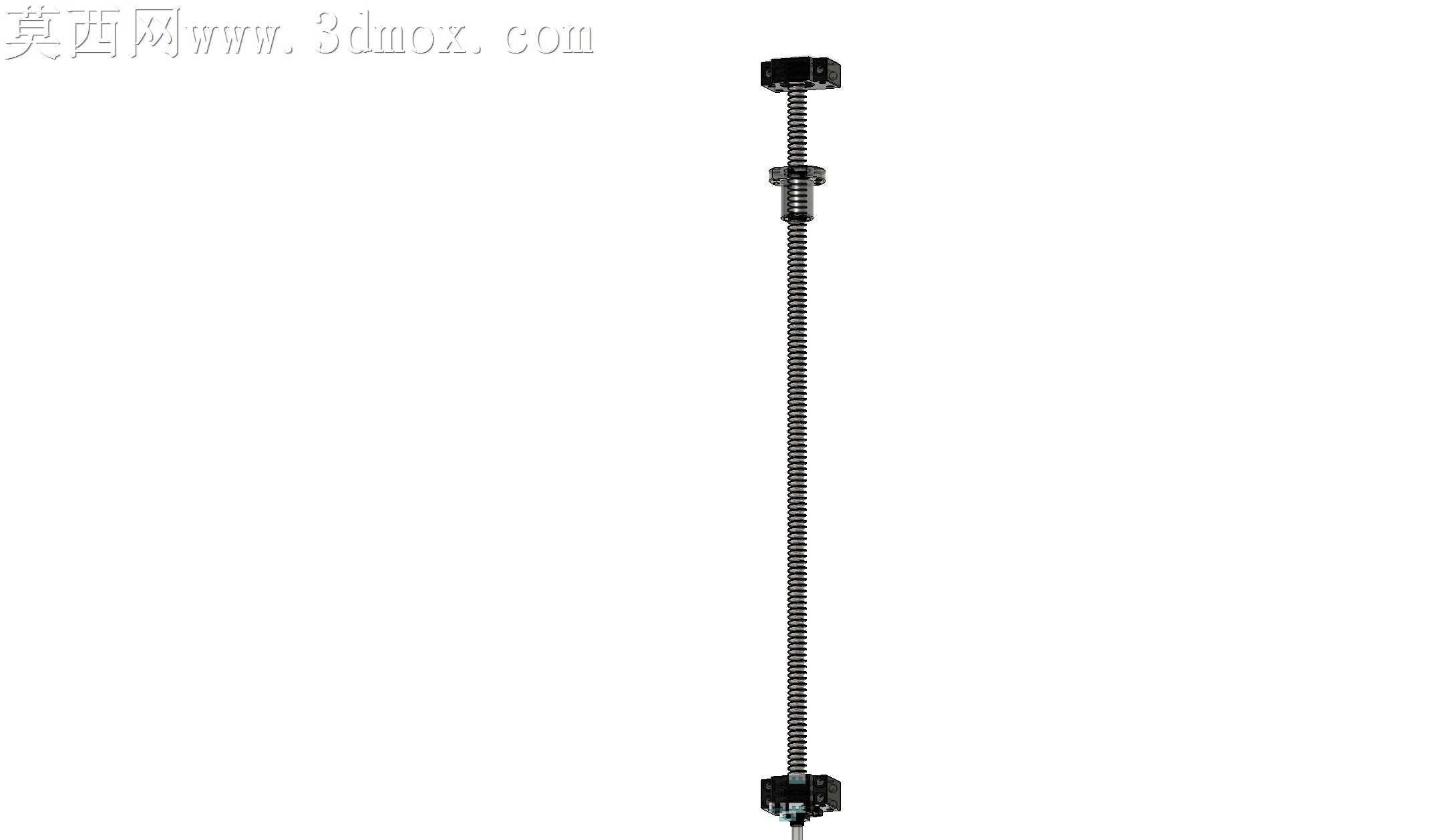

本模型为1605规格滚珠丝杠副的三维建模作品，建模过程中严格遵循滚珠丝杠的实际传动结构逻辑，先通过草图绘制丝杠的基准轴轮廓，以螺旋线扫描生成丝杠滚道特征，保证滚道的导程、曲率半径与1605规格的实际参数完全匹配，滚道表面做平滑过渡处理，还原滚珠与滚道的贴合接触面形态。螺母部分采用分体式建模思路，分别构建螺母主体、反向器、密封端盖、安装固定座的独立特征，螺母内部的循环滚道按照外循环结构设计，准确还原滚珠的回流路径，保证滚道衔接处无错位、无断差，还原真实滚珠丝杠的循环运动逻辑。两端的支撑固定座按照标准安装尺寸建模，预留了轴承安装位、锁紧螺纹孔与安装定位孔，可直接匹配常见的丝杠支撑座安装场景。材质渲染阶段，对丝杠杆身赋予抛光轴承钢材质，调整金属粗糙度与反光参数，还原精密加工金属件的细腻金属光泽；螺母主体做发黑处理的金属材质表现，反向器与密封件赋予工程塑料材质，固定座做阳极氧化铝合金的材质质感，不同部件的材质区分清晰，可直观分辨各结构的材质属性。结构设计上完整还原了滚珠丝杠的传动核心结构，包含丝杠杆体、滚珠螺母、循环滚珠、端部密封、支撑固定端所有核心组件，各部件之间保留了真实的装配间隙，可直观展示滚珠在滚道内的滚动传动状态，清晰呈现丝杠回转运动转化为螺母直线运动的传动原理。建模过程中对螺纹滚道、滚珠循环槽等精密特征做了细节优化，避免特征变形、破面等问题，模型整体结构完整，细节还原度高，可用于数控设备传动结构的原理演示、非标自动化设备的装配选型参考、机械传动相关的教学演示场景，能够直观展现滚珠丝杠这类精密直线传动部件的结构组成与装配关系。
