多规格带附件滚子链传动组件设计

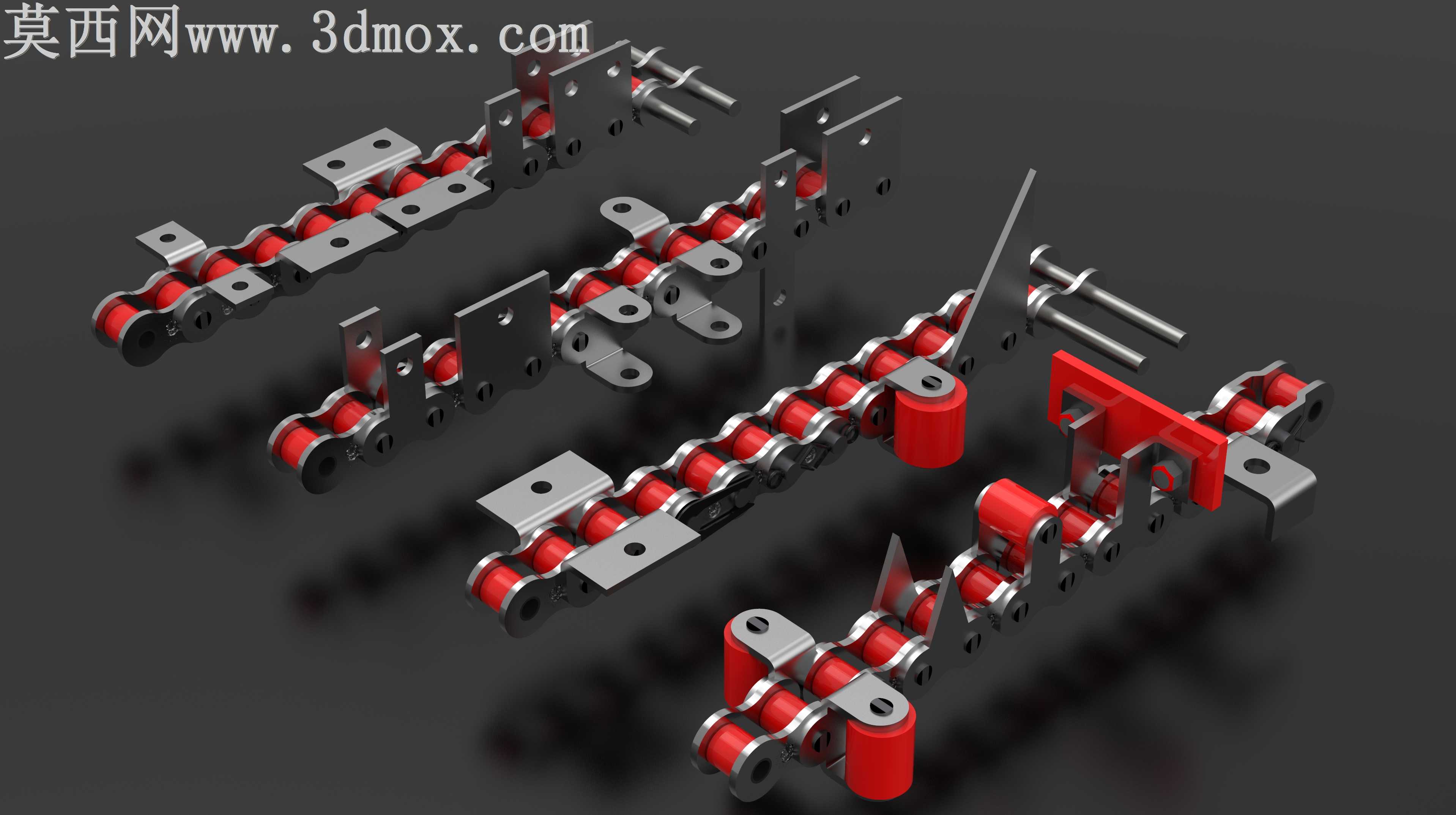

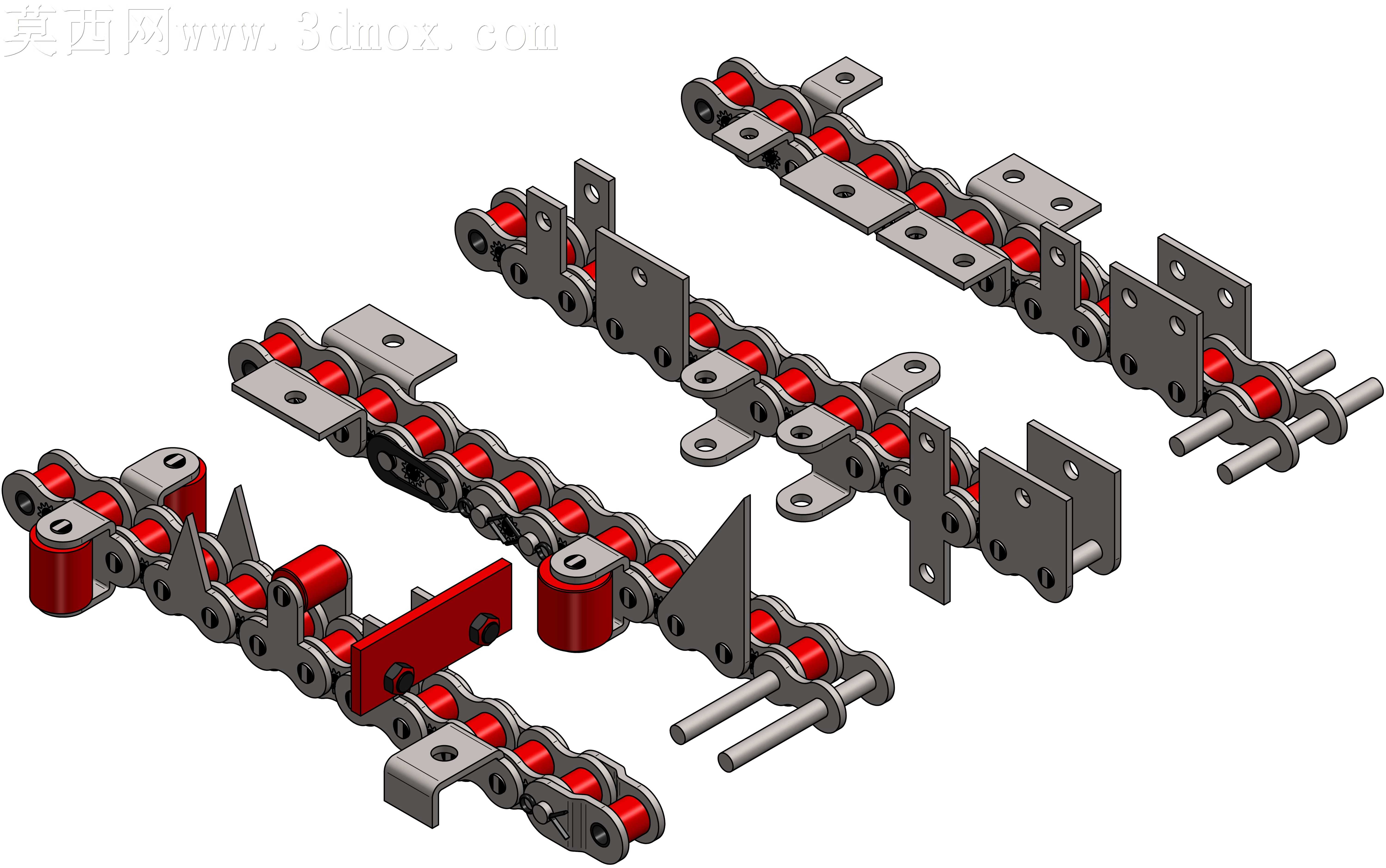

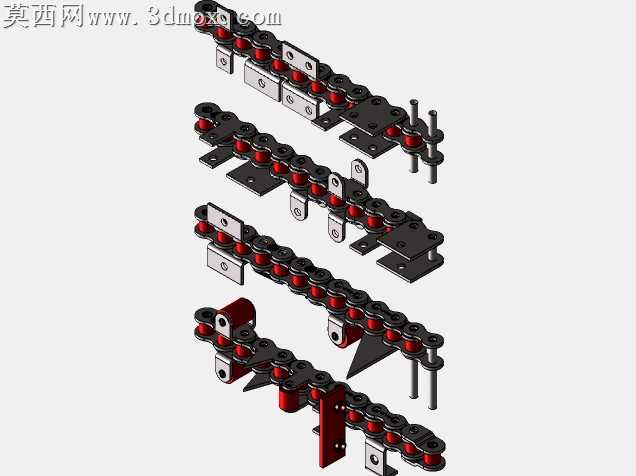

本套滚子链附件组件采用三维参数化建模完成，建模过程中严格遵循滚子链的标准节距、滚子外径、内节内宽等核心尺寸规范，保证各规格链条与对应附件的装配匹配精度。建模阶段先完成基础标准滚子链的单元构建：依次创建外链板、内链板、套筒、滚子、销轴等核心零件，通过零件间的同轴、面重合等装配约束完成单节链节装配，再通过阵列、随配合复制功能完成不同长度链条的快速生成，确保链节转动间隙符合实际传动的活动需求，避免出现运动干涉问题。在此基础上，针对不同工业场景的使用需求，设计了多款适配的链条附件：包括带平直安装孔的直板附件、带弯折安装面的弯板附件、带凸起挡边的推料附件、带锥形导向结构的定位附件等，每款附件都预留了与链板匹配的安装孔位，可直接与对应链节的外链板完成固定装配，适配输送、定位、推料、挡停等不同的产线功能需求。渲染阶段采用深色哑光背景突出金属零件的质感，对链板、销轴等钢制零件赋予高反光金属材质，添加细微的磨砂纹理模拟实际冲压加工后的表面质感，对滚子部分赋予红色高饱和工程塑料材质，既区分了零件结构，也还原了部分带尼龙滚子的静音链条的外观特征；场景布光采用多盏区域光从不同角度打光，勾勒出零件的轮廓边缘，添加柔和的环境遮蔽效果强化零件间的层次关系，让整套组件的结构细节清晰呈现。设计过程中充分考虑了链条附件的实际使用场景：直板附件适合安装平板类工装治具，弯板附件适合挂载异形工件，推料附件适合在输送线上完成工件的步进推送，导向附件适合在输送路径中完成工件的侧向定位，所有附件的安装位置都避开了链条的弯折活动区域，保证链条在绕链轮转动时不会出现附件与链轮、导轨的干涉问题，整套模型结构完整，装配关系清晰，可直接用于链传动机构的方案设计、产线输送结构的选型参考以及相关教学演示场景使用。
