对开式立式滑动轴承支撑基座结构

项目分类:轴承座 发布时间:2026-05-21 ID:1149794
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构
  • 对开式立式滑动轴承支撑基座结构

在带式输送机驱动滚筒、中小型离心水泵、普通车床主轴箱外伸支撑、农业脱粒机传动轴这类中低转速、中等径向载荷的传动场景里,对开式立式轴承座是应用频次极高的支撑部件,区别于整体式轴承座的拆装限制,这种剖分结构不需要沿轴向穿装整个轴系,在设备维护、轴系预装环节能大幅降低作业难度,尤其是已经完成联轴器、带轮装配的长轴段,只需要拆开轴承座上盖就可以完成轴承更换、间隙调整,不需要拆解两端的传动连接件,能有效减少现场维护的停机时长。

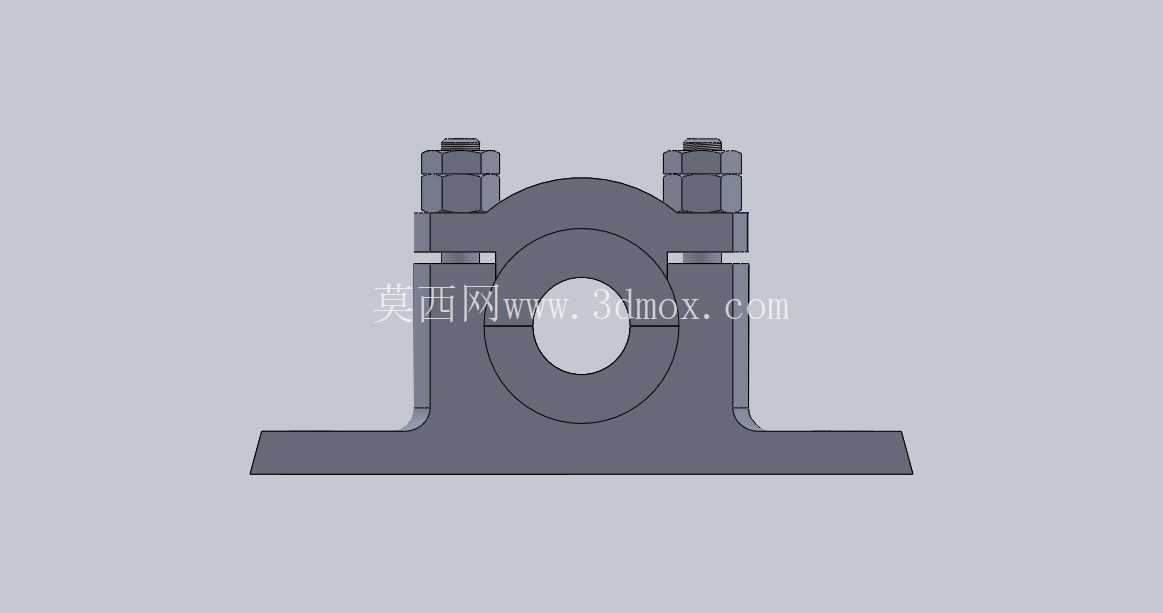

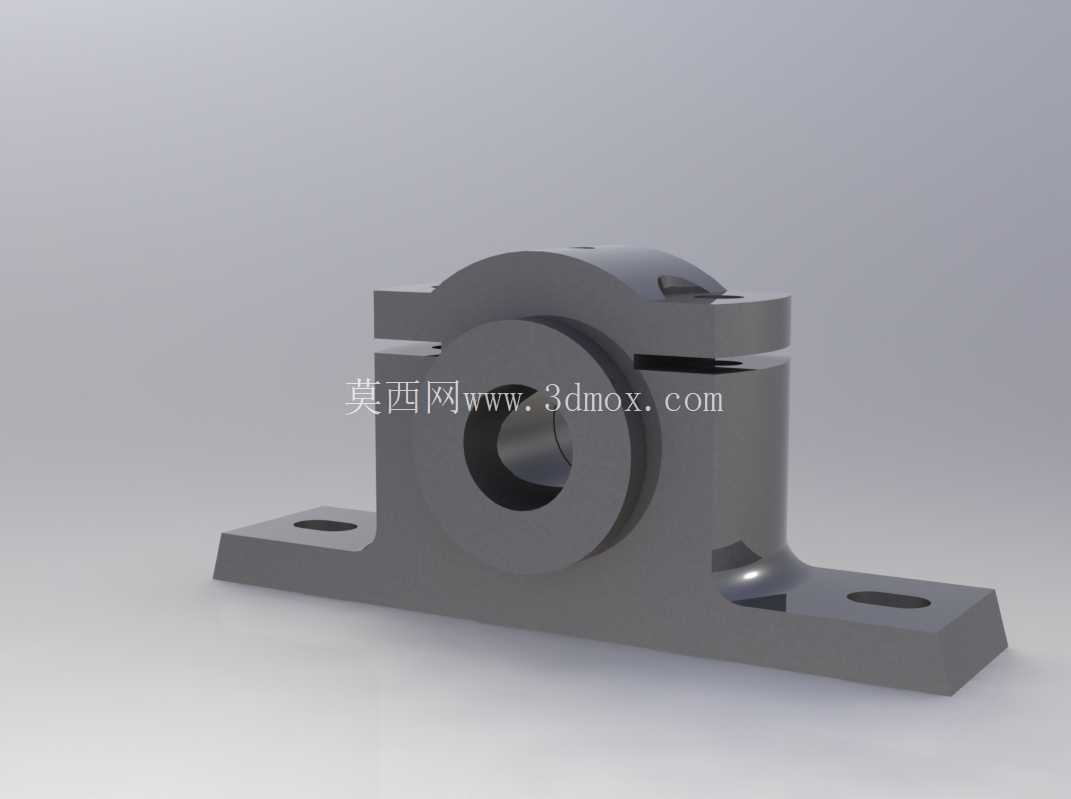

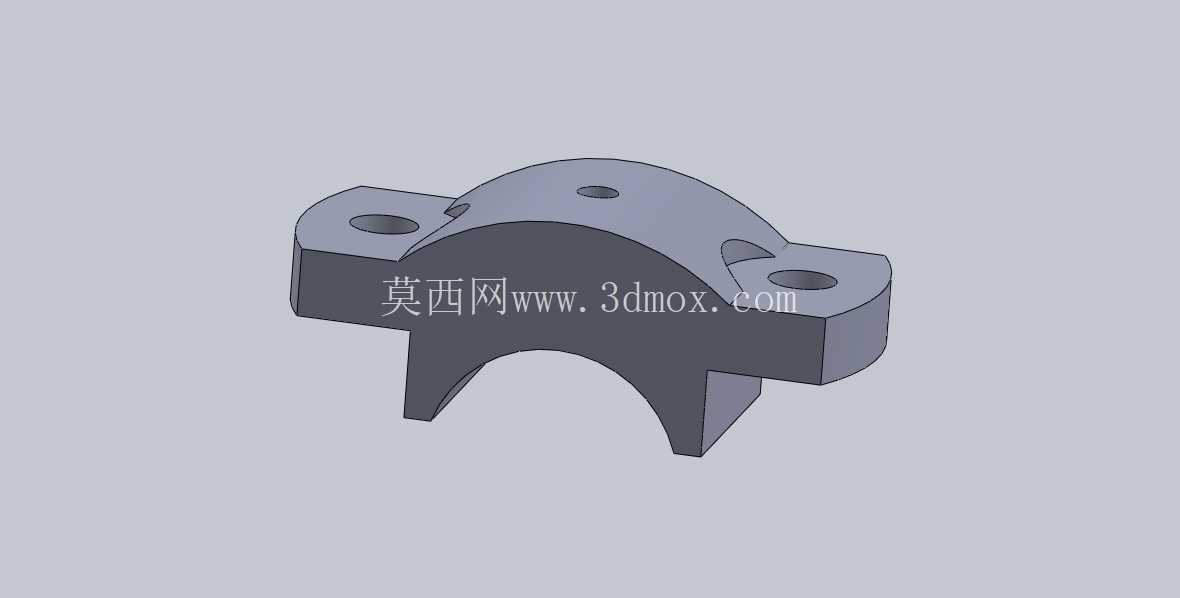

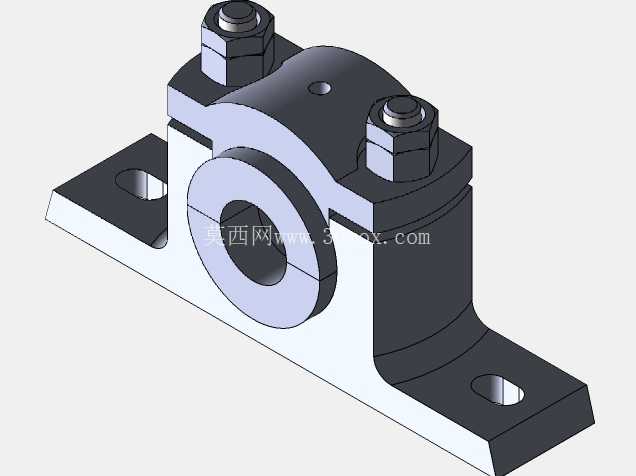

从结构设计逻辑来看,这个轴承座采用上下对称剖分的主体结构,剖分面设置在轴承孔的水平中心位置,两侧的螺栓连接柱直接与底座一体铸造成型,没有额外的拼接焊缝,能避免长期受载后连接部位出现应力开裂。轴承孔的内圆柱面是核心配合面,加工时需要保证与安装底面的平行度公差控制在0.05mm/100mm以内,否则会造成轴系安装后出现别劲现象,轻则导致轴承温升过快、润滑脂泄漏,重则会造成轴颈磨损、轴承保持架碎裂。上下盖的剖分面需要做精铣加工,合装后剖分面的间隙不能超过0.02mm,防止润滑脂从结合面渗漏,同时也能保证轴承孔的圆度符合装配要求,避免合装后轴承孔出现错边、椭圆度过大的问题。

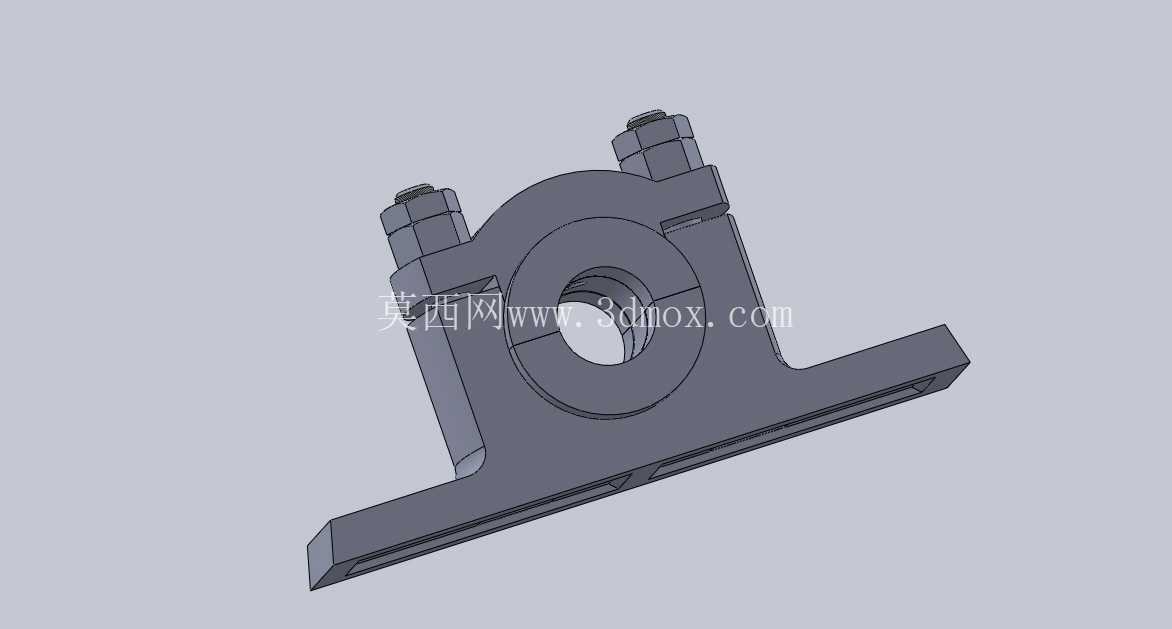

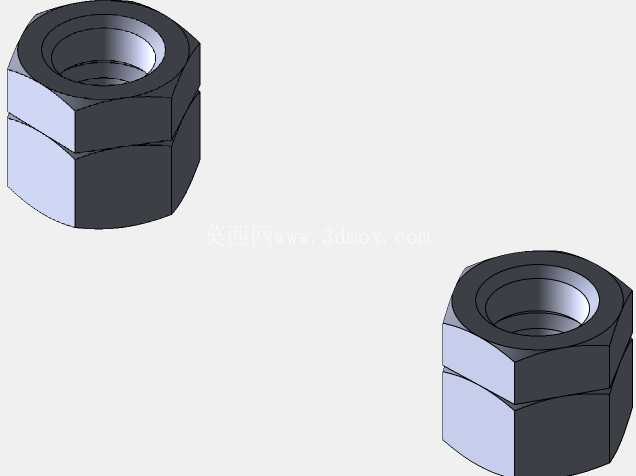

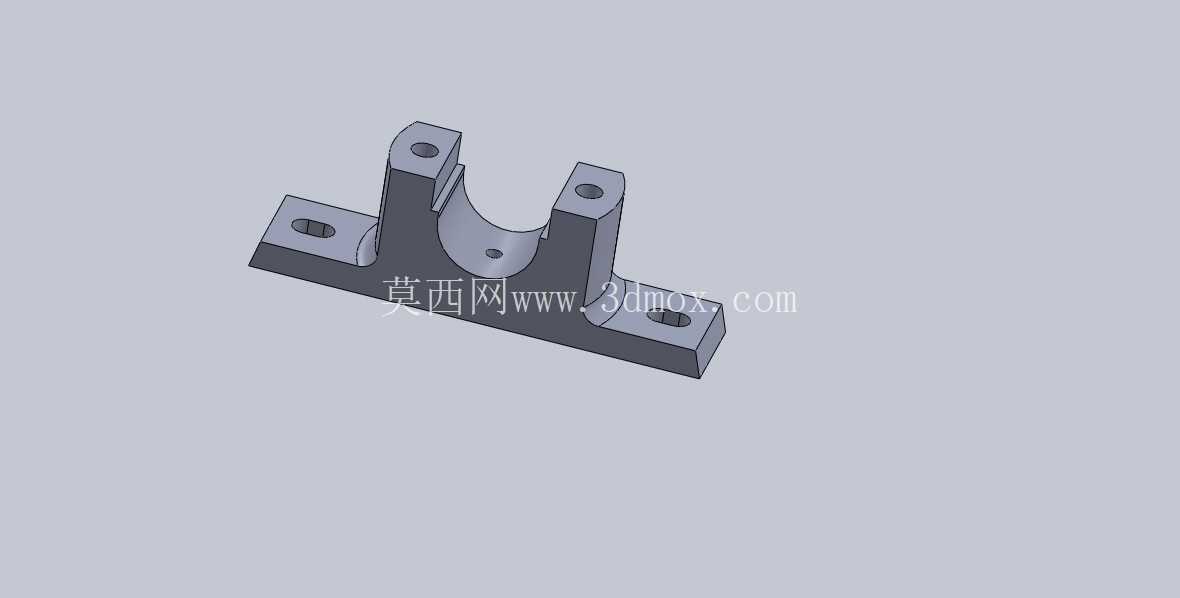

底座部分采用两侧延伸的平底安装结构,两个安装脚的底面为同一加工基准面,每个安装脚上预留了螺栓穿装孔,孔位的中心距需要根据配套设备的安装机架尺寸做匹配设计,通常这类适配内径40-60mm滑动轴承的立式座,安装孔中心距在180-220mm区间,底座总宽度控制在140-160mm,整体高度从安装底面到轴承孔中心的距离在120-150mm,这个尺寸区间的轴承座可以适配多数中小型工业传动设备的安装边界,不会出现与周边传动件、机架护罩干涉的问题。两侧的连接螺栓采用双螺母防松结构,在设备存在振动的工况下,比如破碎机给料端的传动轴、振动输送机的支撑轴,双螺母的预紧力保持能力比单螺母加弹簧垫圈的结构更可靠,能避免长期振动后螺栓松动导致的轴承座上下盖错位。

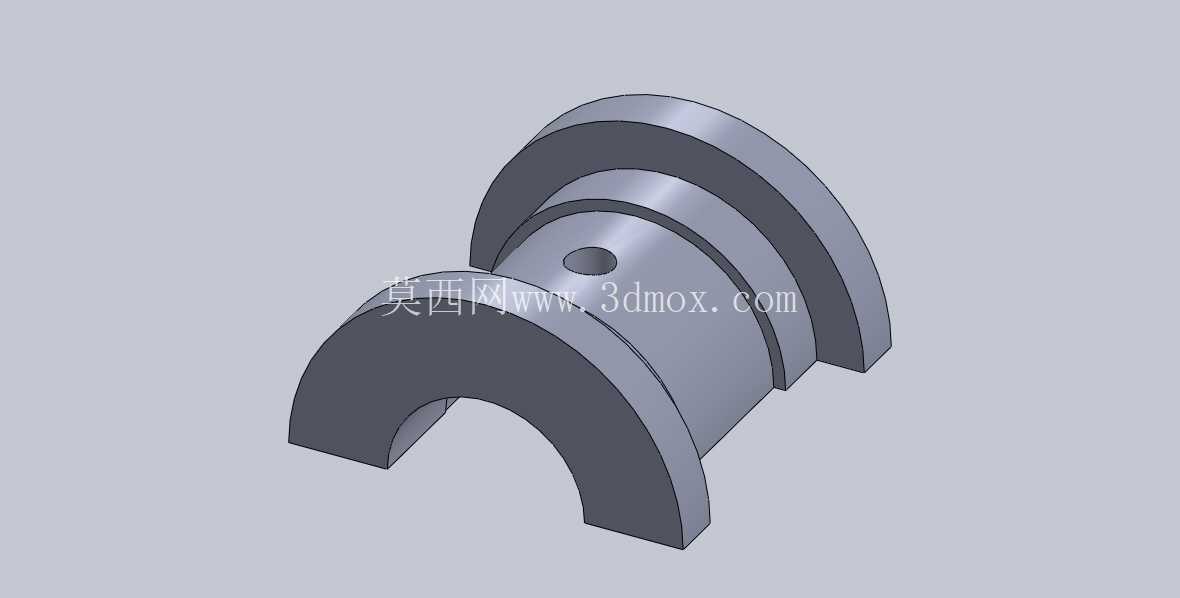

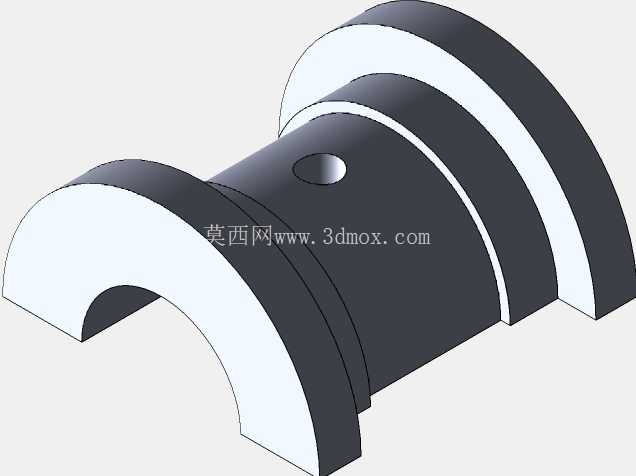

在实际选型应用中,这类轴承座通常适配锡青铜材质的轴瓦或者带座外球面球轴承,当采用滑动轴瓦结构时,上盖位置会预留注油孔,方便日常加注润滑脂,油槽会开设在轴瓦的非承载区,避免破坏承载面的油膜连续性。轴承座的毛坯通常采用灰铸铁HT200铸造,这种材料的减震性能优异,能够吸收轴系运转过程中产生的振动,同时铸造性能好,成本较低,适合批量生产,对于载荷较大、有冲击载荷的工况,也可以采用铸钢ZG270-500材质,提升整体的结构强度。设计时需要注意轴承孔两侧的止口尺寸,要与配套轴承的外圈宽度做匹配,保证轴承安装后不会出现轴向窜动,同时在轴承孔的两端要预留密封件的安装槽,通常可以加装毡圈油封或者橡胶密封圈,防止外界的粉尘、切削液、泥水进入轴承内部,同时避免内部润滑脂泄漏污染周边的加工件或者输送物料。

在三维建模过程中,这类铸件的建模需要重点处理铸造圆角,所有的转角位置都要设置R3-R5的铸造圆角,避免铸造时出现应力集中、冷隔缺陷,同时拔模斜度按照1:20的比例设置,方便木模脱模。螺栓连接孔的位置要设置凸台,减少加工面的面积,降低机加工的工作量,同时提升螺栓连接面的接触刚度。安装底面的加工区域只需要覆盖两个安装脚的螺栓孔周边,不需要整个底面全加工,在保证安装精度的前提下控制加工成本。在装配验证环节,需要模拟轴系穿装、螺栓紧固、密封件安装的全流程,检查各个部件之间是否存在干涉,尤其是螺栓紧固时扳手的操作空间,要保证在设备现场安装时,普通的开口扳手或者套筒扳手有足够的操作角度,不需要额外加工周边的机架结构。
