立式剖分式轴承支撑座结构设计

在常规工业传动系统的轴系布局中，这类立式轴承支撑座是应用覆盖范围极广的基础支撑部件，从输送线的从动辊轴支撑、小型减速机的输入输出轴定位，到农用机械、轻工设备的旋转轴固定场景，都能见到这类结构的身影。它的核心作用是为配套的滚动轴承提供稳定的安装基准，同时承受轴系运行过程中产生的径向载荷与部分轴向载荷，避免轴系运行时出现径向跳动、轴向窜动超差的问题，保障旋转部件的运行同轴度符合设计要求。

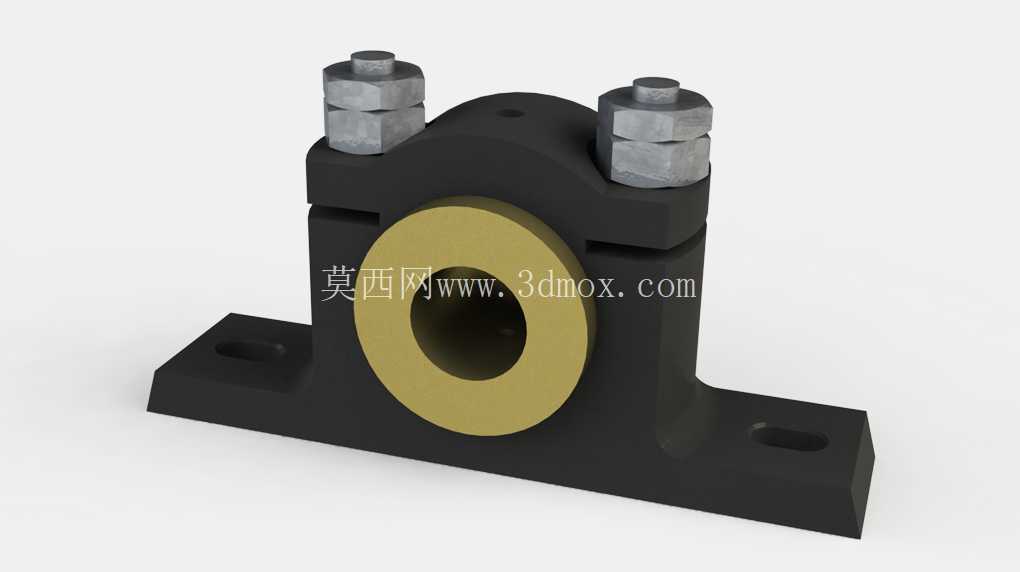

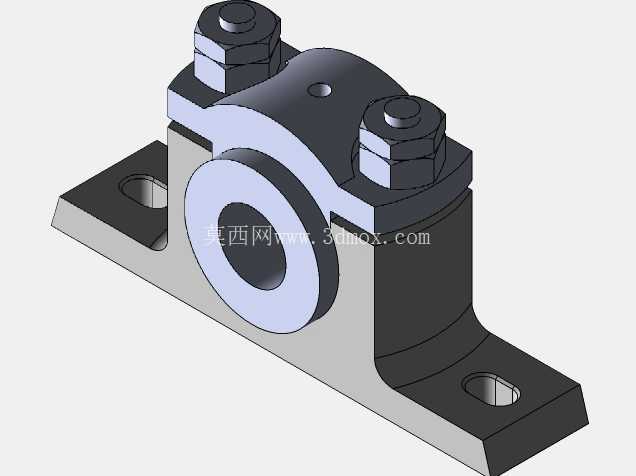

从结构设计逻辑来看，这类立式轴承座采用分体式的基座设计，底部为平整的安装贴合面，开设两个对称的螺栓安装通孔，用于将整个座体固定在设备的安装机架或者安装平台上，安装孔的间距、孔径尺寸需要匹配常用的安装螺栓规格，同时要保证螺栓拧紧后，座体底部与安装面完全贴合，不会出现局部悬空导致的座体受力变形。座体的上半部分为轴承容纳腔，内腔的直径尺寸与所选轴承的外径采用过盈配合或者过渡配合的公差设计，保证轴承装入后不会出现外圈跟转的问题，腔体内侧预留有轴承定位台阶，用于限制轴承的轴向安装位置，避免轴承在运行过程中出现轴向移位。部分同类型结构还会在腔体上方开设油嘴安装孔，用于定期加注润滑脂，延长轴承的使用寿命，腔体两侧会设计密封件的安装槽，配套毡圈或者橡胶密封圈，阻挡外界的粉尘、切削液、水汽进入轴承内部，同时防止轴承内部的润滑脂泄漏污染周边设备。

在实际选型应用过程中，首先需要确认所配套轴的直径，匹配对应内径的轴承型号，再根据轴承的外径、宽度尺寸确认轴承座的容纳腔尺寸是否适配，同时要核算轴系运行时的最大径向载荷，确保座体的材质强度、安装螺栓的强度能够满足载荷要求，避免长期运行出现座体开裂、螺栓断裂的故障。安装时需要先清理安装面的毛刺、焊渣、凸起杂物，保证安装面的平面度符合要求，将轴承平稳压入轴承座内腔后，再整体穿入旋转轴，最后对角拧紧底部的安装螺栓，拧紧过程中要打表检测轴的径向跳动量，调整到公差允许范围内再完全锁死螺栓。日常运维过程中，需要定期检查安装螺栓的预紧力，检查密封件的老化情况，按照运维周期补充润滑脂，及时清理座体表面堆积的粉尘、杂物，避免杂质进入轴承内部加剧磨损。

这类立式轴承座的材质多采用灰铸铁铸造而成，灰铸铁具备良好的减震性能与铸造性能，能够有效吸收轴系运行时产生的振动，降低设备运行的噪音，同时铸造工艺可以成型较为复杂的腔体结构，加工余量小，生产成本较低，适合批量生产应用。部分重载应用场景下的同类型产品会采用铸钢材质，提升整体的结构强度与抗冲击性能，满足大载荷、冲击载荷工况下的使用需求。在三维建模过程中，需要重点关注安装孔的位置度公差、轴承容纳腔的圆柱度公差、底部安装面与腔体轴线的平行度公差，这些形位公差直接影响后续实际安装的精度，如果建模时公差设置不合理，会导致实际加工出来的零件无法装配，或者装配后轴系转动卡滞、跳动超差的问题。同时建模时需要预留足够的加工余量，尤其是铸造件的配合面，要考虑铸造过程中的尺寸偏差，保证后续机加工能够达到设计的尺寸精度要求。

在不同的应用场景下，这类轴承座的尺寸会有对应的调整，小型轻载场景下的轴承座整体高度较低，安装孔间距较小，适配小直径的轴与微型轴承，多用于小型自动化设备、电子生产设备的轻载轴系支撑；中载场景下的轴承座会加厚底座的厚度，增加加强筋结构提升座体的刚性，适配中等直径的轴与深沟球轴承、调心球轴承，多用于输送设备、包装机械、普通机床的辅助轴系支撑；重载场景下的轴承座会采用更厚重的结构设计，加大安装螺栓的规格，适配调心滚子轴承、圆锥滚子轴承，多用于矿山设备、冶金设备、重型输送线的重载轴系支撑。设计过程中还需要考虑安装空间的边界限制，整体的外形尺寸不能超出设备预留的安装空间，同时要预留足够的扳手操作空间，方便安装时拧紧螺栓，以及后期运维时的拆卸、维护操作，避免出现空间不足无法操作的问题。
