麦卡诺拼装金属结构零件套件

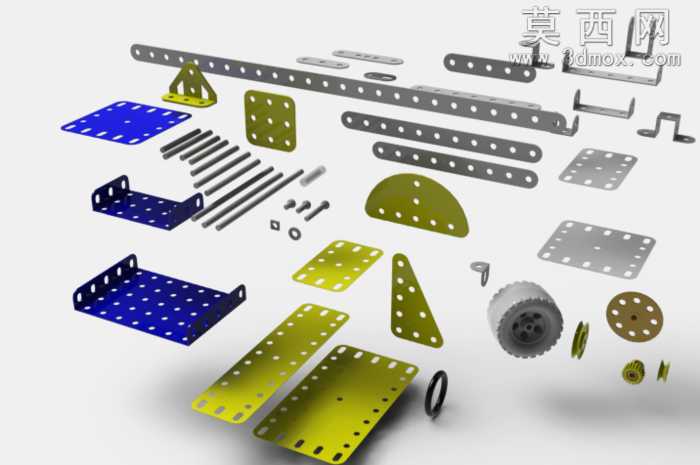

本套零件采用SolidWorks进行全参数化三维建模，整体围绕麦卡诺拼装体系的标准化接口完成设计，所有零件的孔位间距、孔径尺寸、板材厚度均严格遵循通用拼装五金件的通用规范，确保不同构件之间可以实现任意组合拼接。建模过程中优先采用草图驱动的特征建模方式，针对长条型多孔板材，先绘制基准草图确定孔位的线性阵列参数，通过拉伸凸台生成基础板材实体，再对边缘进行倒角处理去除锐边，同时对孔位边缘添加沉头结构，适配对应规格螺丝的安装需求，避免螺丝头突出构件表面影响拼接平整度。针对不同造型的功能板材，包括蓝色阳极氧化质感的L型弯折支架、方形多孔平板、黄色镀锌质感的扇形连接板、三角加强筋板、半圆端面板，建模时先完成平板基础特征，再通过钣金折弯特征生成弯折角度，对折弯处添加对应折弯半径还原真实五金冲压件的工艺特征，避免直角弯折的生硬感。传动类零件包含圆柱直齿轮、同轴小齿轮、橡胶密封圈、轴套类构件，齿轮建模时通过齿廓草图拉伸生成轮齿，对齿顶、齿根添加圆角过渡，还原机加工齿轮的细节特征，轴类零件采用圆棒拉伸后添加端面倒角，适配板材孔位的穿装需求。标准紧固件包含不同长度的连接轴、内六角螺丝、螺母、小垫片，均按照对应国标件的尺寸参数建模，确保与板材孔位的装配间隙合理。材质与渲染阶段，针对不同零件分配对应材质：蓝色板材采用阳极氧化铝材质，调整金属粗糙度与反射参数，呈现哑光蓝色金属质感；黄色板材采用镀锌彩锌钢板材质，添加细微的表面颗粒纹理还原镀锌层的质感；齿轮、轴类零件采用45号钢材质，调整金属高光与粗糙度呈现机加工金属的亮面质感；橡胶密封圈采用黑色丁腈橡胶材质，添加高粗糙度与低反射参数还原橡胶的哑光质感。场景搭建采用纯白影棚环境，添加柔和的区域光与环境反射，通过等轴测视角排布所有零件，让每个构件的造型、结构特征都清晰呈现，既完整展示整套拼装零件的全部组成，也通过材质区分不同零件的功能属性，整套模型结构严谨，参数可编辑，可直接用于拼装结构的方案验证、拼装教具的设计参考，也可用于机械拼装类内容的可视化展示。
