WEG系列三相异步鼠笼式电动机结构设计

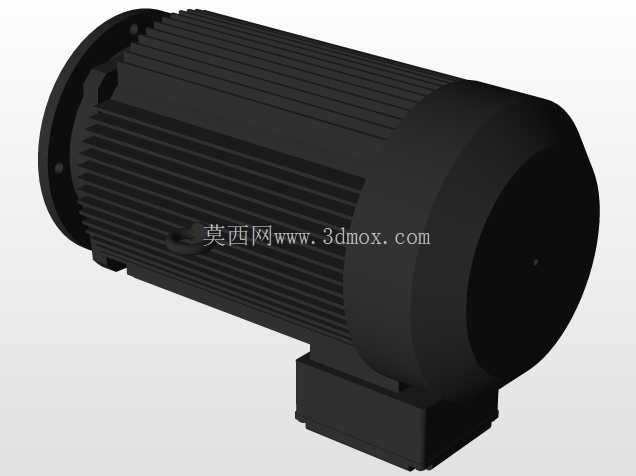

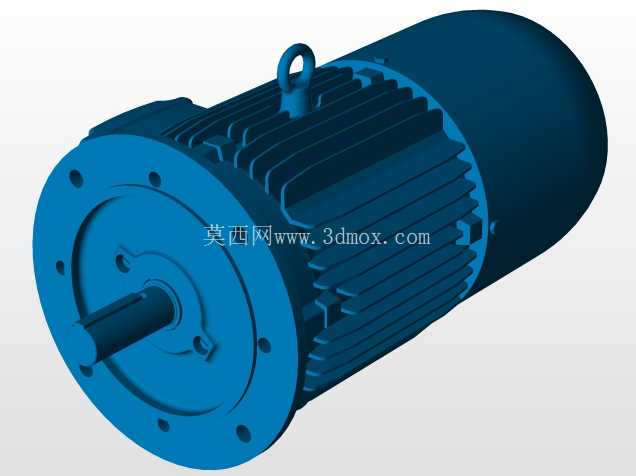

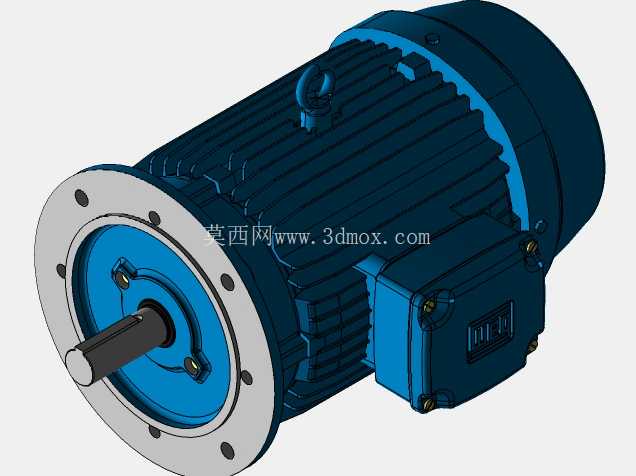

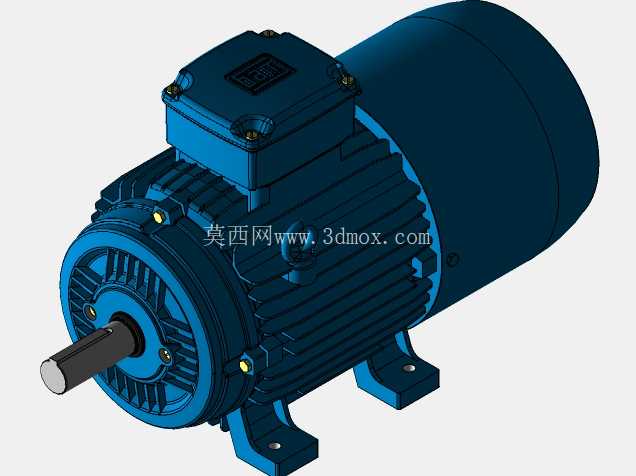

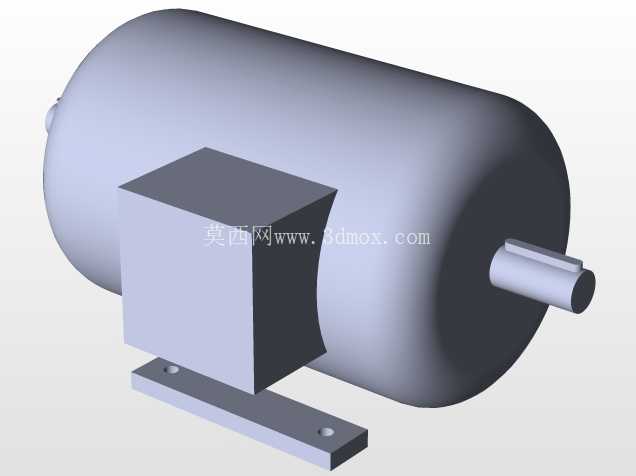

　　这款鼠笼式三相异步电机的三维结构建模，完全围绕工业现场实际安装与运维需求展开，没有做多余的装饰性结构，所有特征都对应实体电机的功能需求。从应用场景来看，这类电机覆盖的工况极广，从车间常规的输送机、风机、泵类负载驱动，到配套减速机作为自动化生产线的动力输出单元，甚至是小型机床、木工机械、食品加工设备的动力源都能适配，属于工业领域用量最大的通用动力部件。做结构设计的时候最先敲定的是安装边界尺寸，底脚安装的孔位间距、轴伸长度、轴径公差、中心高都严格对应通用工业标准，保证用户替换同功率等级同机座号的现有电机时，不需要重新加工安装底座，也不用调整联轴器的对中位置，能直接替换安装，减少现场改造的工作量。

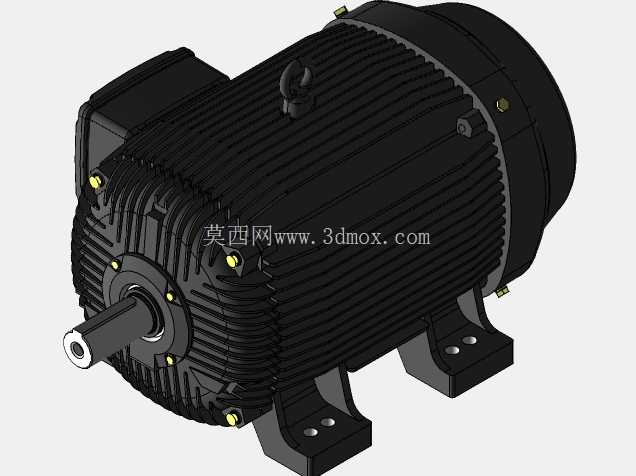

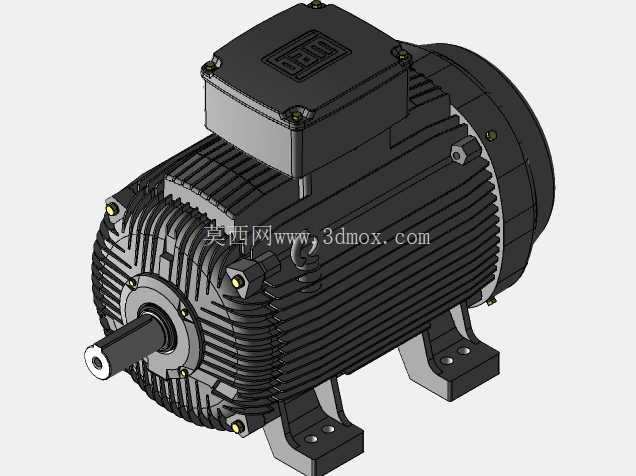

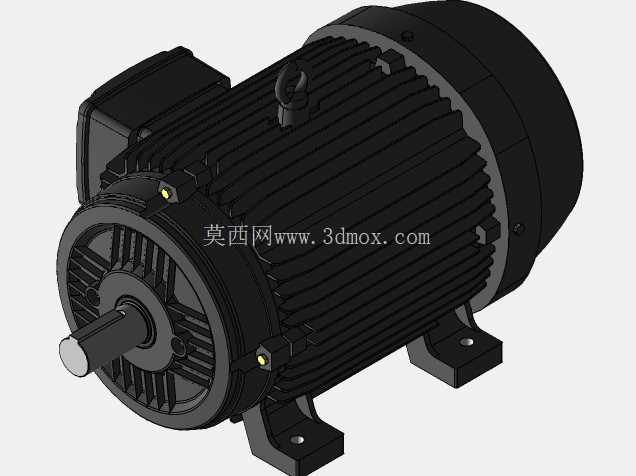

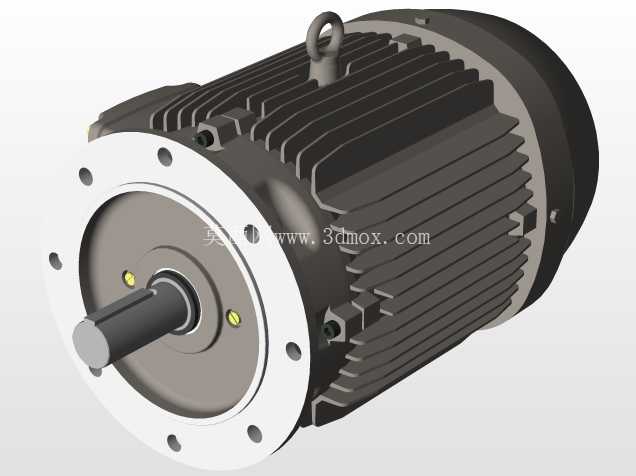

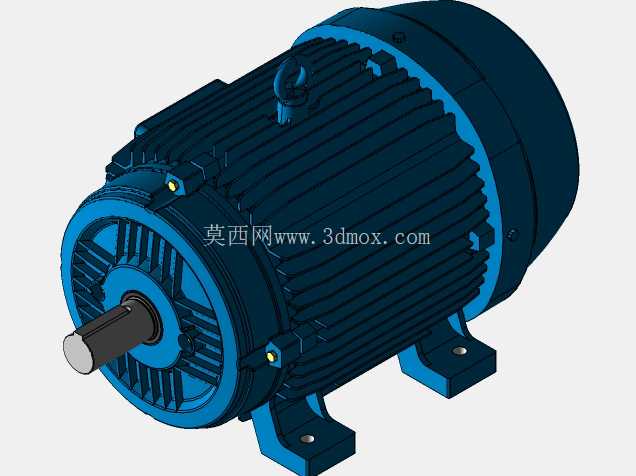

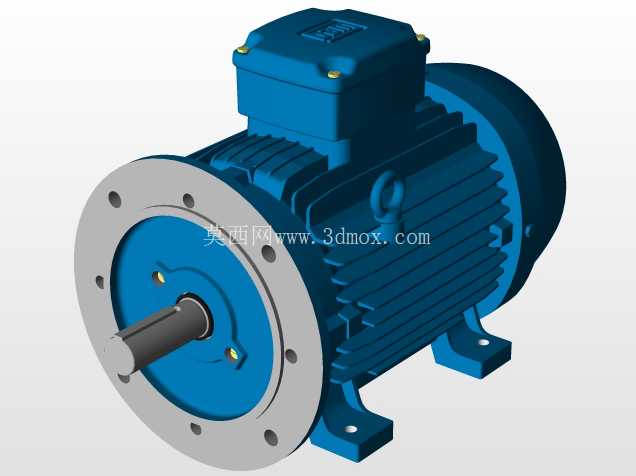

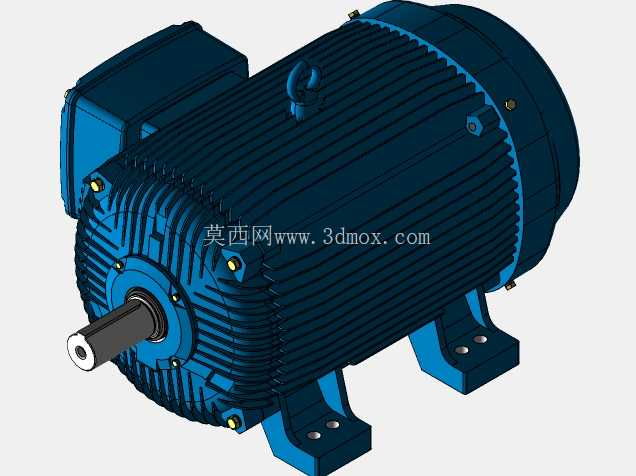

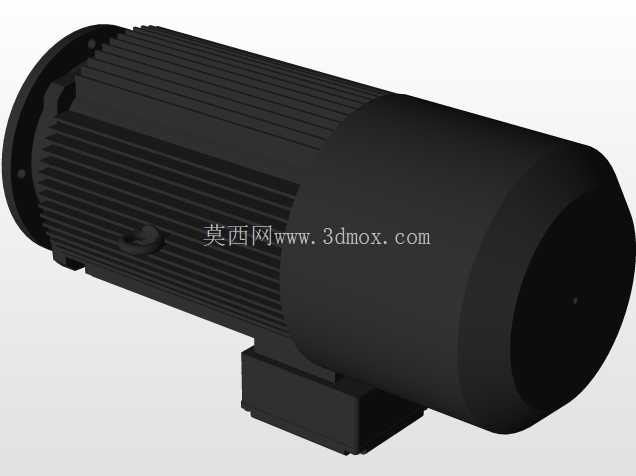

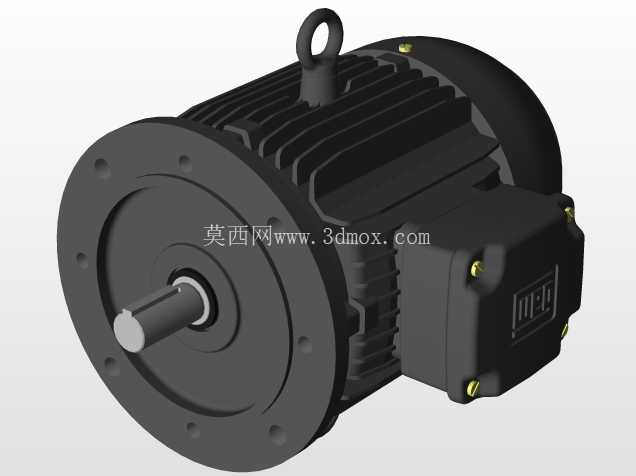

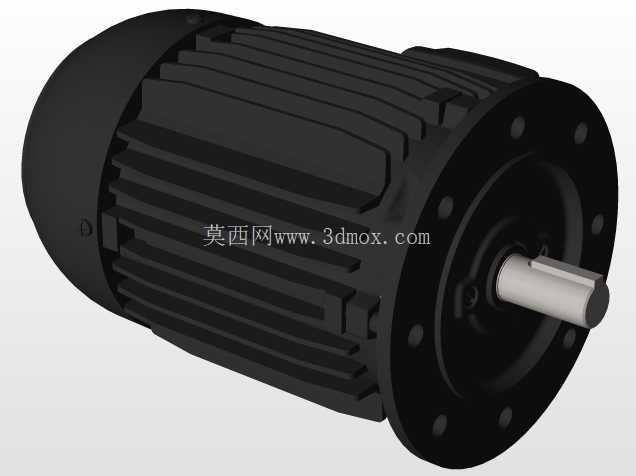

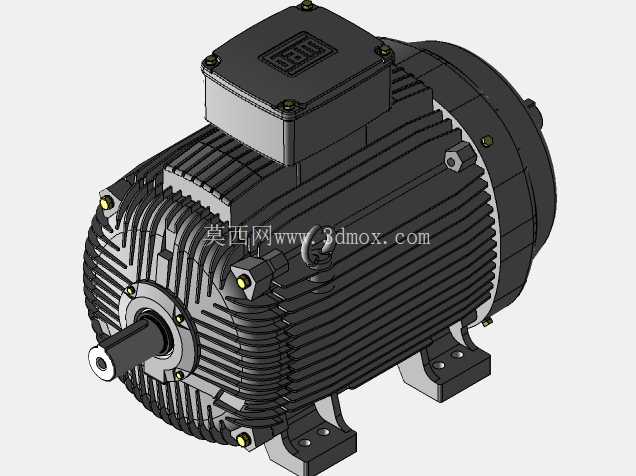

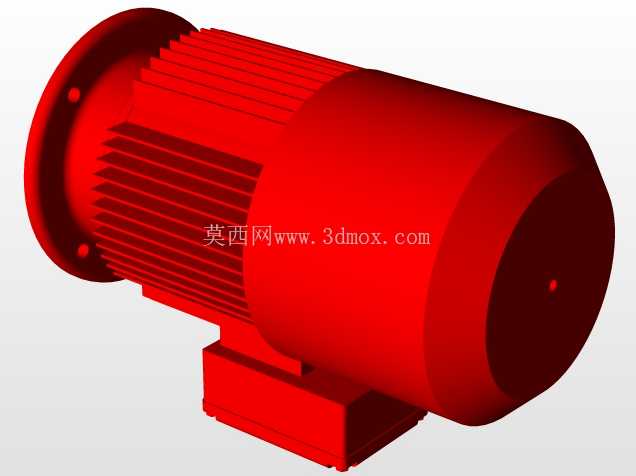

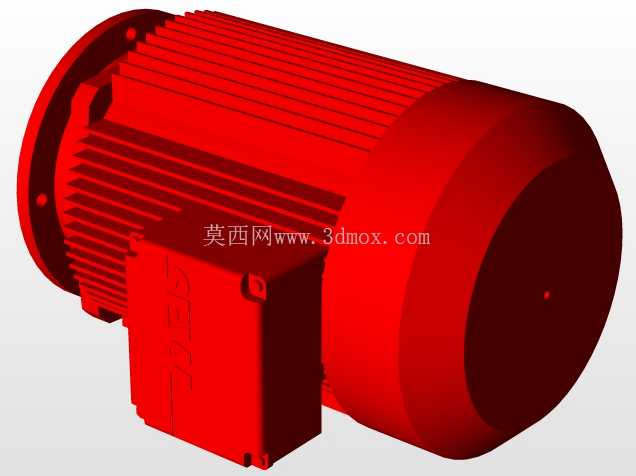

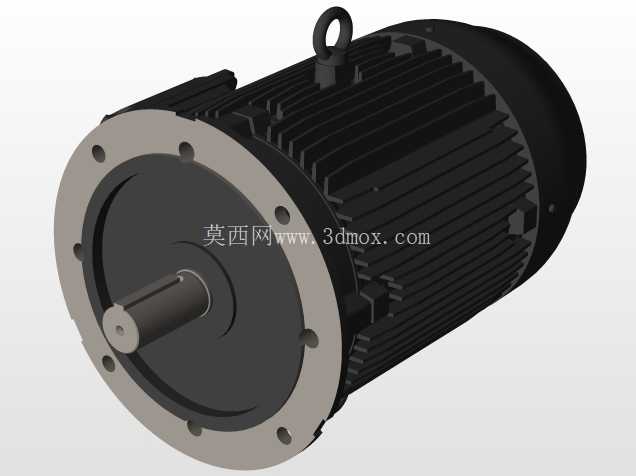

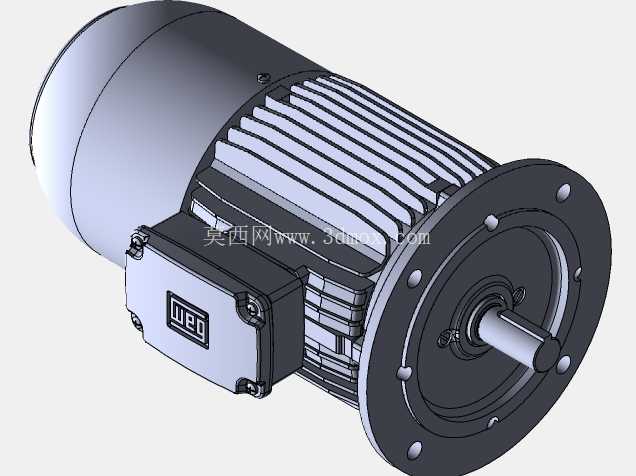

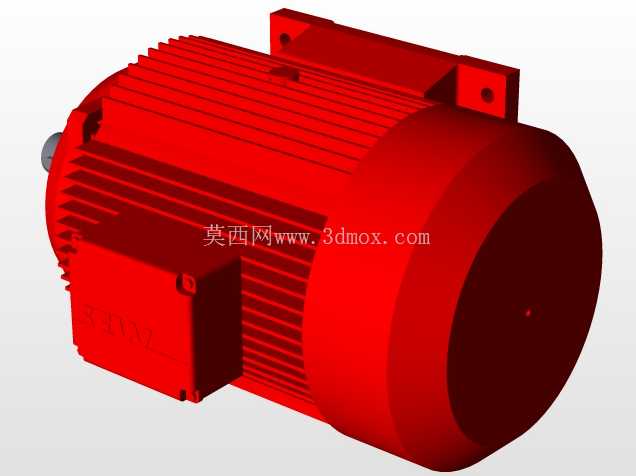

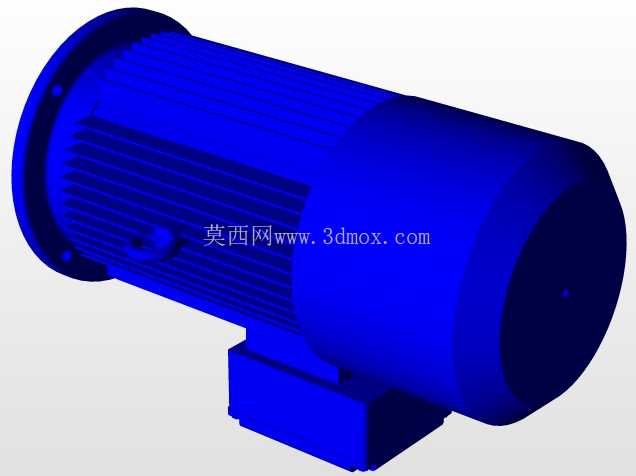

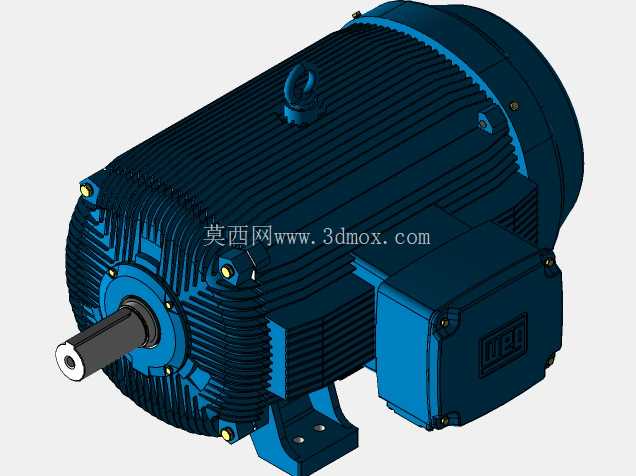

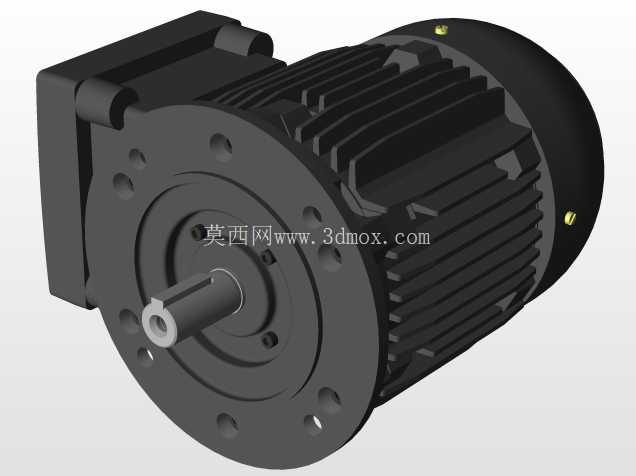

　　机壳部分采用的是轴向散热筋结构，散热筋的排布密度、筋条高度都是经过热传导校核的，电机运行时定子产生的热量通过铁芯传导到机壳，顺着散热筋和流经的空气完成热交换，即使是连续满负载运行，也能把绕组温升控制在绝缘等级允许的范围内，不会出现过热烧毁的问题。接线盒的位置设置在机壳侧方，预留了足够的线缆弯曲空间，接线端子的排布符合三相电源的接线规范，盒体和机壳之间做了密封止口，能阻挡车间内的粉尘、飞溅的切削液进入接线腔，避免出现绝缘下降或者短路的故障。端盖部分和机壳采用止口定位，配合轴承室的公差带设计，能保证转子的同轴度，减少运行时的径向跳动，降低轴承的额外磨损，延长轴承的使用寿命。输出轴采用阶梯轴设计，轴伸端加工有标准键槽，能和联轴器、皮带轮、齿轮等传动件可靠连接，轴端的倒角设计方便传动件的装配，不会刮伤传动件的内孔表面。风罩部分的通风孔采用格栅式设计，既能保证冷却风的进风量，又能防止较大的异物进入风叶区域打坏风叶，同时避免运维人员误触旋转的风叶造成安全事故。建模的时候所有的配合面都预留了合理的公差间隙，比如端盖和机壳的止口配合、轴承和轴承室的配合、轴承和轴颈的配合，都符合机械设计手册里的公差要求，不会出现过盈量太大装配困难或者间隙太大同轴度不足的问题。

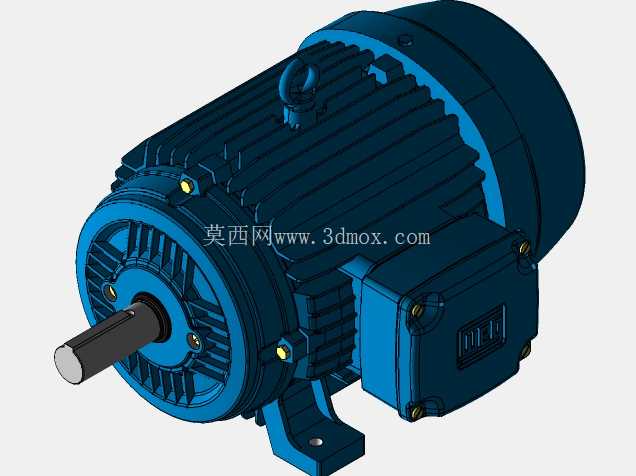

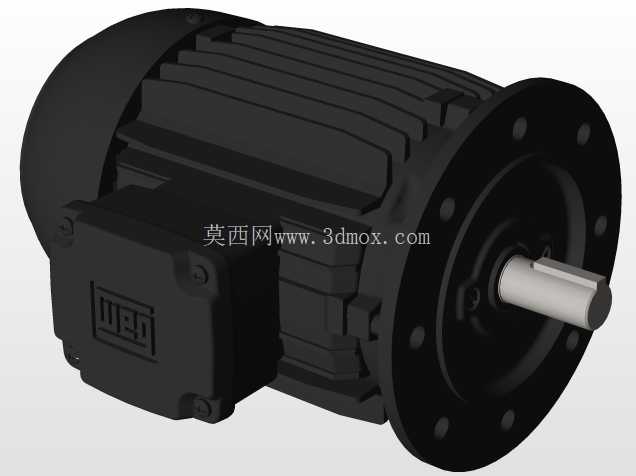

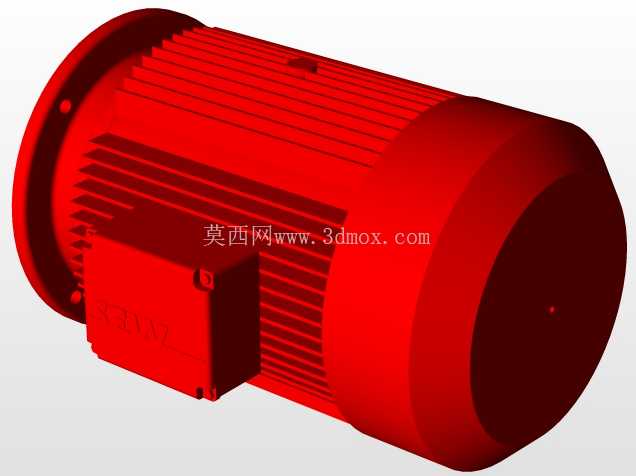

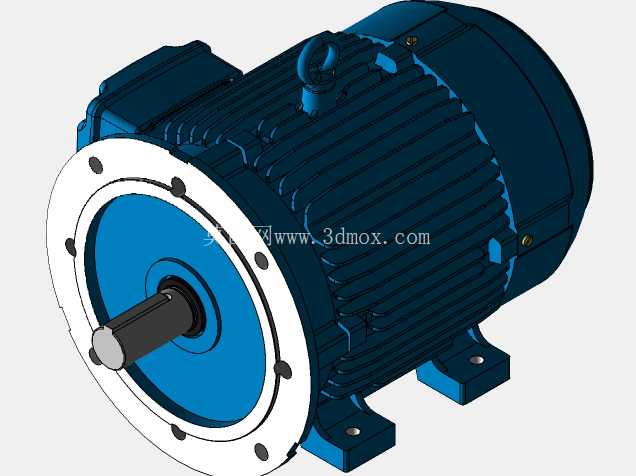

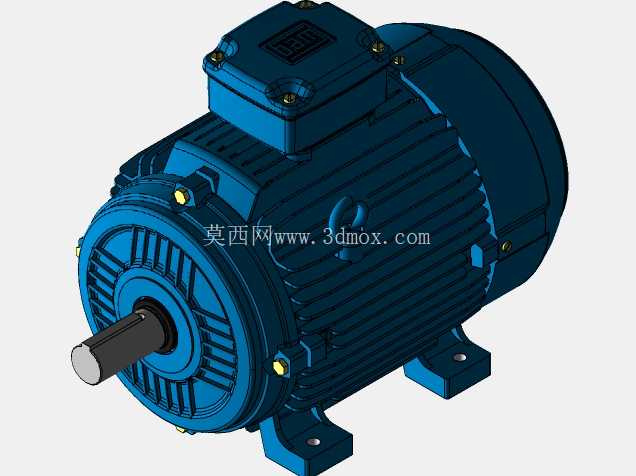

　　底脚部分做了加强筋结构，因为电机运行时会有一定的振动，加强筋能提升底脚的结构强度，避免长期运行出现底脚断裂的问题，安装孔设计成长圆孔，允许现场安装时有小范围的位置调整，降低安装时的对中难度。从功能特性来说，这款电机的结构设计兼顾了可靠性和易维护性，端盖的固定螺栓位置预留了足够的扳手操作空间，后期更换轴承或者清理内部积尘的时候，不需要特殊工具就能完成端盖的拆卸；接线盒的盖子采用普通螺栓固定，接线操作的时候不需要拆卸其他部件；风罩采用卡扣加螺栓的固定方式，清理风叶上积尘的时候拆卸很方便。

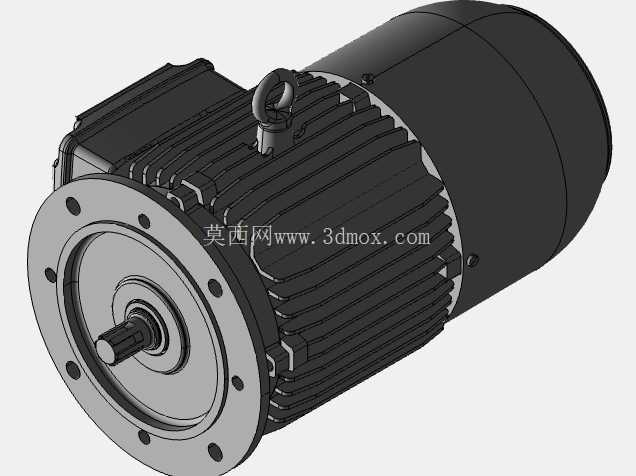

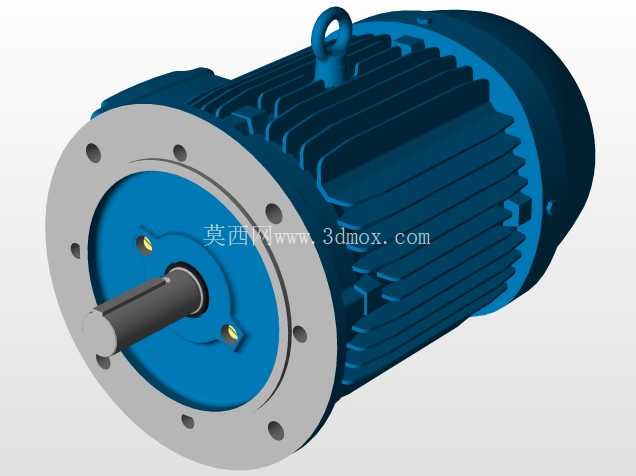

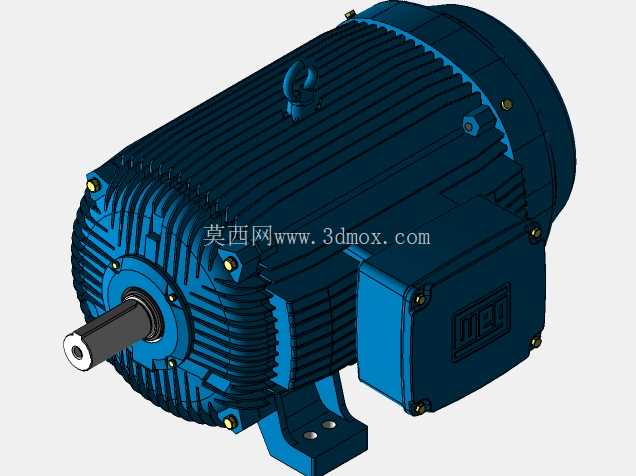

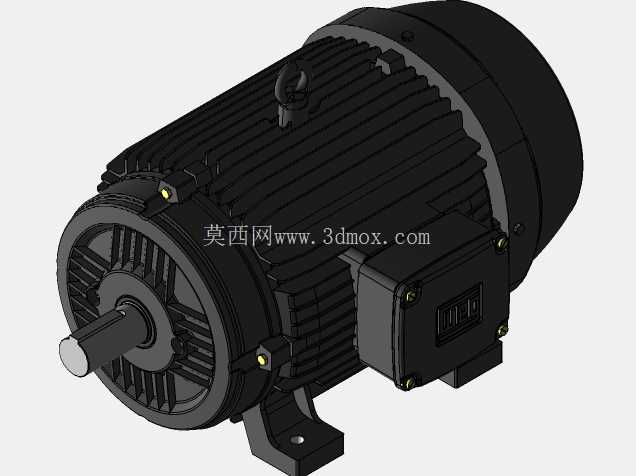

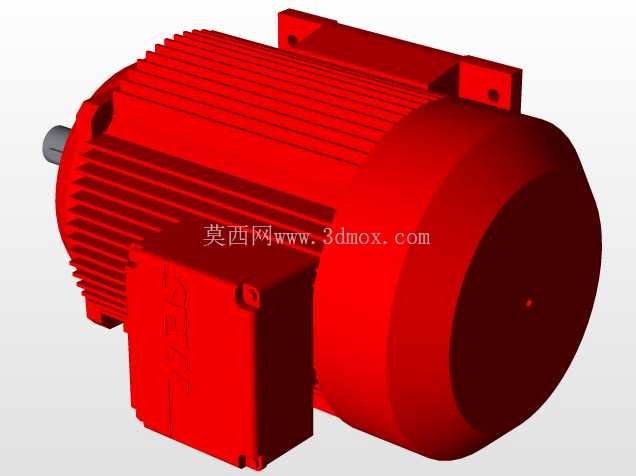

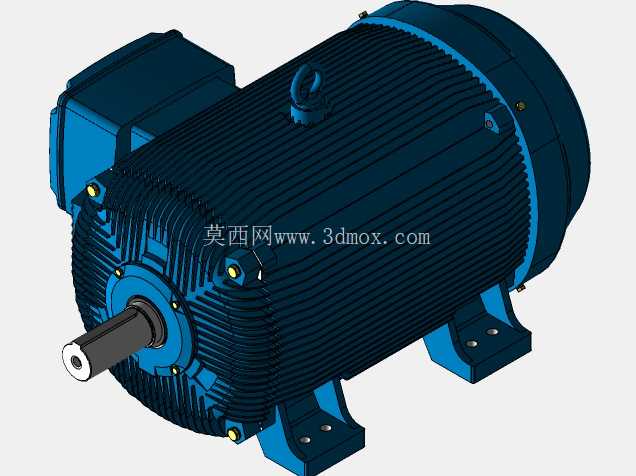

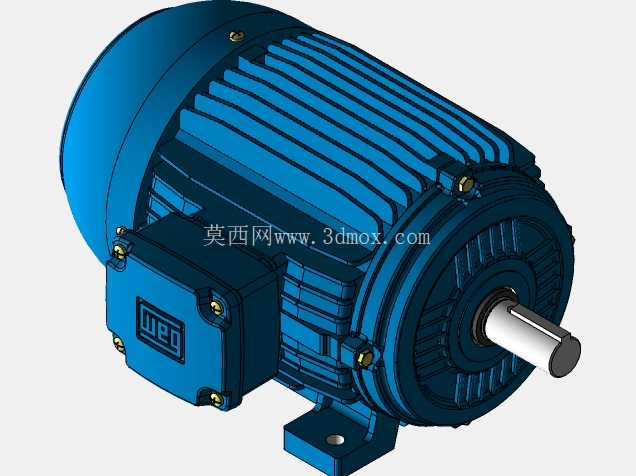

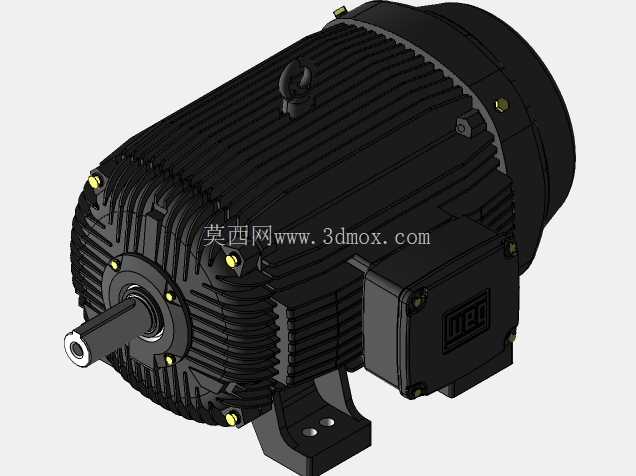

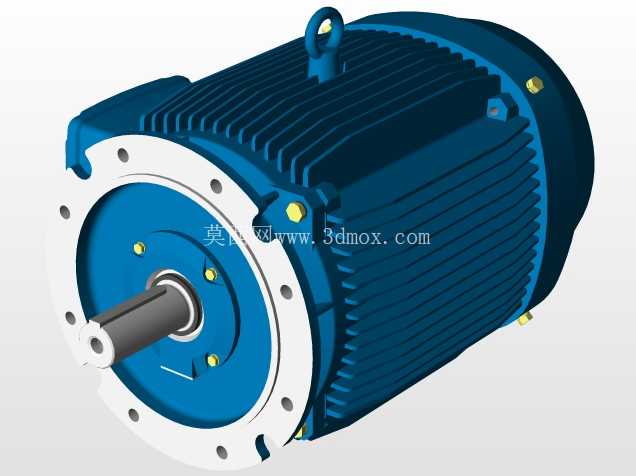

　　在做三维建模的时候，没有忽略细节结构，比如机壳上的吊环螺栓孔，方便大重量的电机吊装转运；接线盒内部的接地端子位置，保证设备可靠接地；轴承位置的油封结构，防止润滑脂泄漏同时阻挡外部粉尘进入轴承腔。这类通用电机的设计核心就是在满足标准安装尺寸的前提下，尽可能提升运行可靠性，降低运维成本，所以所有的结构设计都围绕这两个核心展开，没有为了外观好看做多余的曲面或者异形结构，所有的外形特征都服务于功能需求。比如机壳的散热筋是平直的轴向结构，不仅散热效率高，铸造的时候脱模也更方便，能降低铸造的废品率，减少生产制造成本；端盖的外形是圆形带安装凸台，既保证了结构强度，又能减少端盖的材料用量，降低整机重量。对于做设备选型的工程师来说，拿到这个三维模型可以直接导入到自己的设备装配体里，核对安装空间是否足够，检查轴伸和传动部件的配合是否干涉，不需要自己重新绘制电机模型，能大幅缩短设计周期；对于做电机结构设计的从业者来说，这个模型的结构排布、公差配合的预留、加强筋的设置都有参考价值，可以借鉴到同类型电机的设计工作中。
