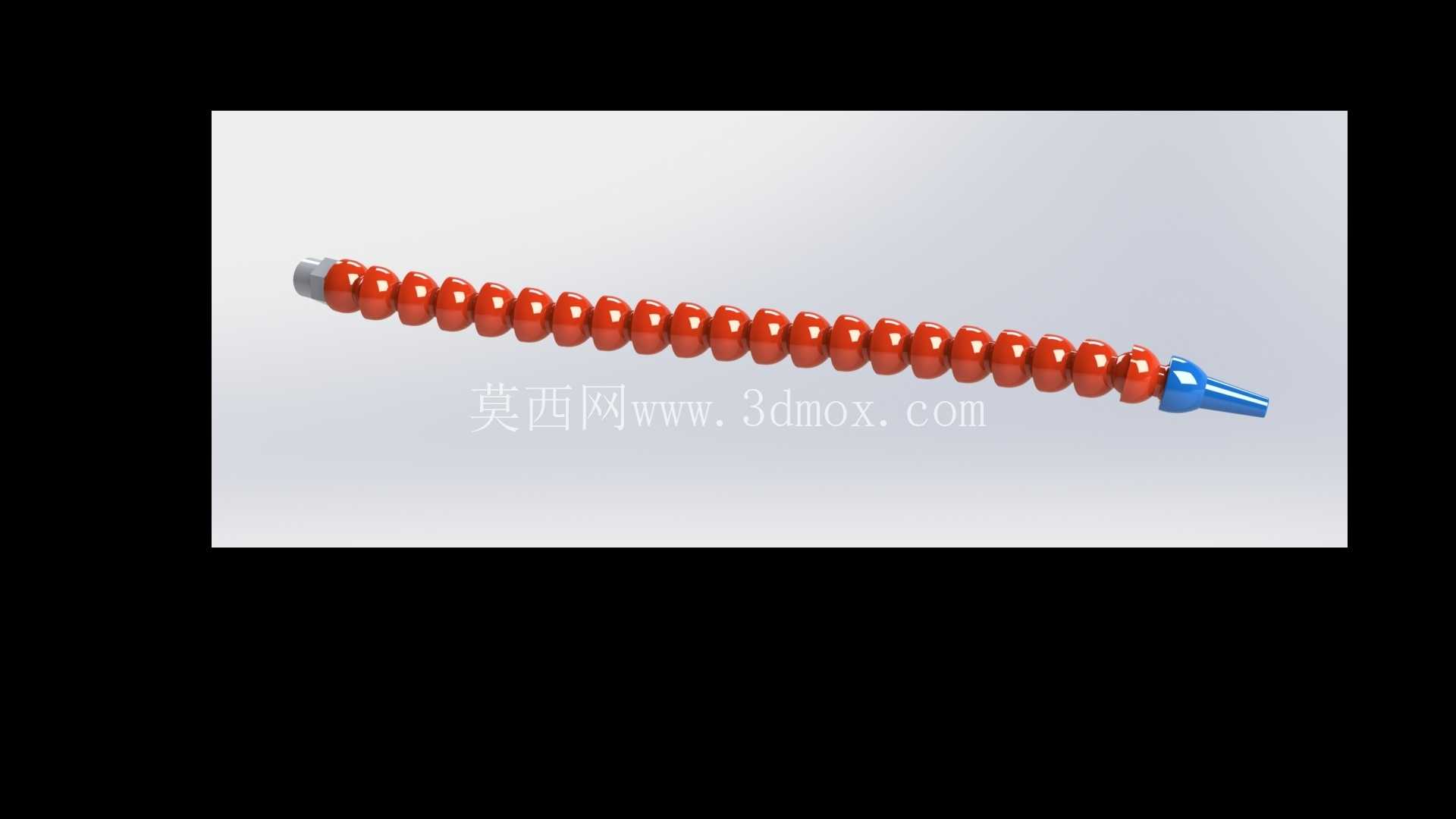

可弯曲定型机床冷却供水竹节管结构

　　在金属切削加工的现场工况里，冷却管路的布置灵活性直接影响刀具寿命与加工表面质量，这款可弯曲定型的冷却水管，正是针对机床加工工位冷却介质输送需求设计的定向导流部件。不同于硬管连接需要提前预制弯折角度、后期调整困难的问题，这款竹节式结构的冷却管可以在一定范围内任意弯折并保持定型状态，操作人员可以根据实际加工时的刀具位置、切屑飞出方向，随时调整喷嘴的指向，让切削液精准喷射到刀具与工件的接触切削区，避免冷却介质空喷造成的流量浪费，同时保证切削热被及时带走，减少刀具因局部过热产生的磨损，也能抑制加工过程中粉尘与切屑的飞溅。

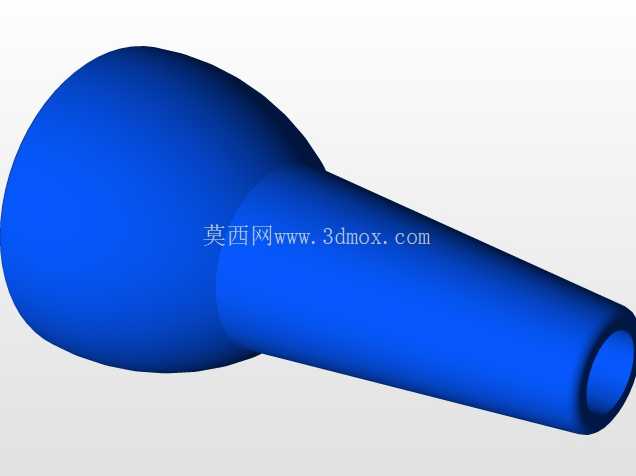

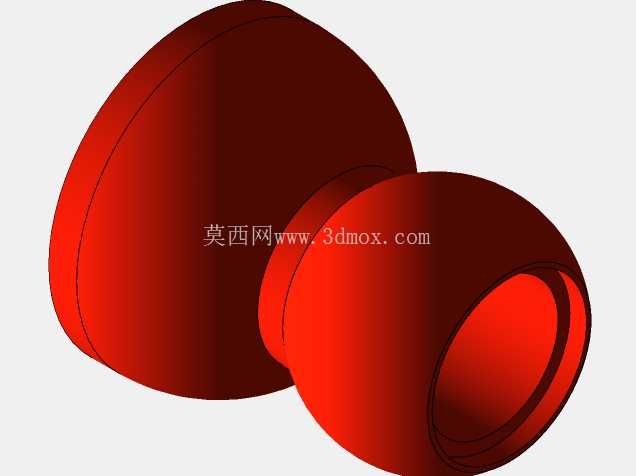

　　从结构设计逻辑来看，管身采用多节串联的球头铰接结构，每一节的球头与相邻节的球窝配合，既可以实现小角度的多方向转动，多节累加后就能实现大角度的弯曲调整，同时铰接位置的配合公差经过严格控制，既保证转动调整时的阻尼感，调整到位后不会因为冷却介质的压力冲击或者机床运行的轻微振动发生移位，也能保证管路内部的密封性，避免输送切削液、压缩空气等冷却介质时出现渗漏问题。管体一端设计有标准外螺纹连接端，可以直接对接机床冷却系统的出水支管，不需要额外制作过渡接头，安装时直接旋紧即可完成固定，连接端的密封面做了平整处理，配合常规的密封生料带就能实现可靠密封，适配绝大多数普通车床、铣床、钻床以及加工中心的冷却系统接口尺寸。另一端为收窄的锥形喷嘴结构，喷嘴出口的通径经过优化，既可以保证冷却介质的喷出压力，让切削液能够冲破切削区域的高速气流层到达切削面，也不会因为通径过小造成管路压力损失过大、流量不足的问题。在安装边界上，这款冷却管的整体长度适配常规中小型机床的工位冷却需求，安装时不需要对原有机床的冷却管路进行大范围改动，只需要替换原有固定方向的硬管或者不可定型的软管即可，弯曲调整时不会与周边的刀具、夹具、工件夹持结构发生干涉，管身的外径尺寸控制合理，即使在狭小的加工工位内也能灵活布置。

　　不同于普通塑料软管容易被切屑烫坏、弯折后容易回弹无法保持位置的缺陷，这款竹节管的管节采用耐油耐切削液的材质制作，长期接触乳化液、切削油等加工介质不会出现材质脆化、开裂的问题，表面光滑不易粘附切屑，日常清理维护只需要用车间压缩空气吹扫即可，管身的红色外层也便于操作人员在复杂的机床工位内快速识别管路位置，避免更换工件、调整夹具时误碰损坏管路。在实际使用场景中，除了常规的金属切削机床冷却工位，这类可弯曲定型的冷却管也可以适配焊接工位的焊枪冷却、打磨工位的冲屑除尘、小型设备的局部降温等场景，只要是需要定向输送流体、且需要经常调整喷射方向的工位，都可以通过更换不同连接螺纹的接头实现适配。

　　设计过程中充分考虑了车间现场的操作习惯，调整管路方向时不需要借助任何工具，操作人员直接用手扳动管身调整到需要的角度即可，调整过程中不会出现管路死折造成的流量阻断问题，每一节铰接位置的转动角度经过限位设计，避免过度弯折造成铰接结构脱开或者密封失效，长期反复调整也不会出现结构松动的问题。喷嘴端的锥形结构可以根据实际需求更换不同通径的喷嘴头，适配不同流量、不同喷射范围的冷却需求，比如精加工时需要小流量精准喷射，粗加工时需要大流量冲屑，只需要更换端部喷嘴即可，不需要更换整根管路，降低现场备件的储备成本。管身的多节结构在生产装配时采用卡扣式组装工艺，装配效率高，配合精度稳定，不会出现长期使用后节与节之间松脱漏液的问题，整体结构没有易损的小零件，使用寿命远高于普通的塑料波纹管，在车间多油污、多切屑的恶劣工况下也能长期稳定工作。
