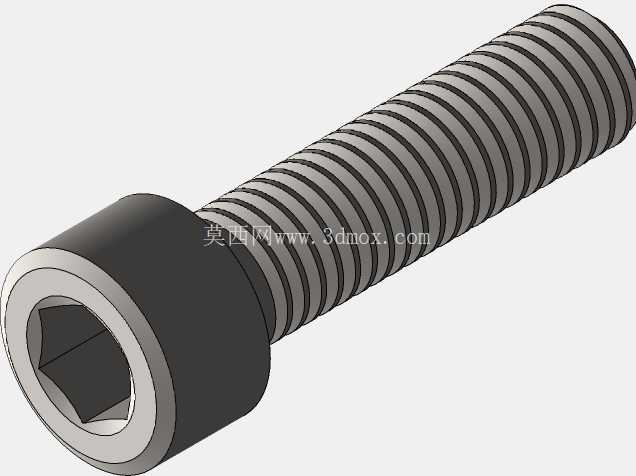

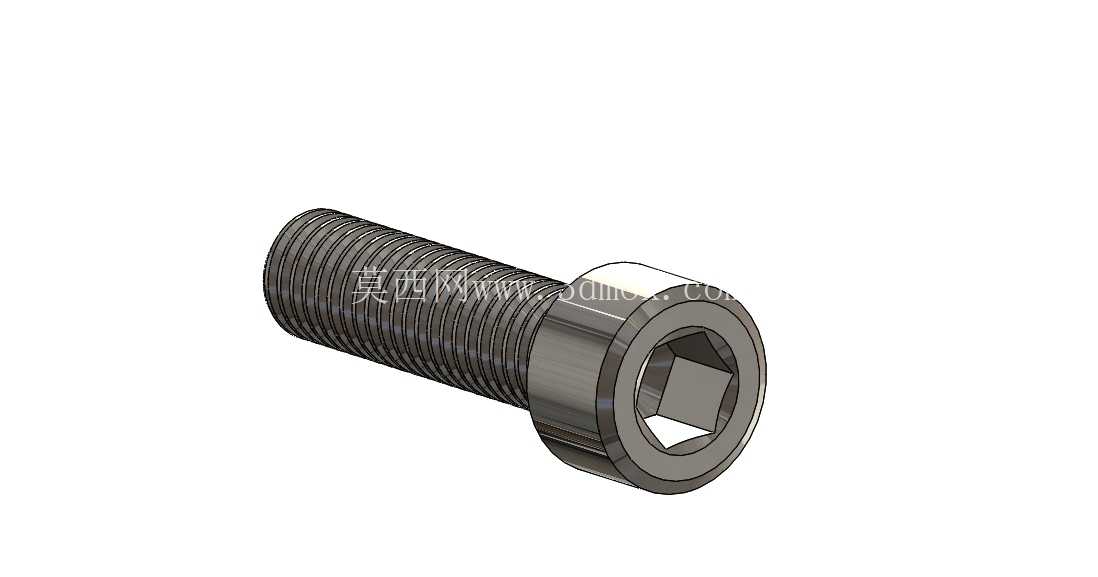

内六角圆柱头带肩螺栓结构设计

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，这款内六角圆柱头带肩螺栓的设计，主要针对需要精准定位、承受较大剪切载荷的装配工况。从实际应用来看，这类螺栓常出现在精密机床的导轨压板固定、自动化设备的模组连接、模具的镶件锁紧等场景中，相比普通外六角螺栓，内六角的驱动形式可以在沉孔内完成安装，不会出现头部突出安装面的情况，能有效节省设备外部的安装空间，避免突出的螺栓头剐蹭操作人员或者周边管线。

设计这款螺栓时，首先要考虑的是螺纹段与光杆肩台的同轴度控制，肩台部分的直径要略大于螺纹大径，安装时肩台端面会与被连接件的沉孔端面紧密贴合，既可以起到轴向定位的作用，也能分散螺栓头部对被连接件的压应力，避免软质被连接件（比如铝合金型材、工程塑料件）在长期锁紧后出现压溃变形。内六角驱动槽的深度需要匹配标准内六角扳手的插入深度，槽口的边角做了微小的倒角处理，既可以方便扳手快速对位插入，也能减少反复拆装时扳手对槽口的磨损，避免出现滑角无法拆卸的问题。

螺纹部分采用的是普通公制粗牙螺纹，牙型角60度，这种螺纹的通用性强，市面上对应的丝锥、板牙、螺纹规等加工检测工具都很容易获取，适合批量加工生产。螺纹的收尾部分做了不完整牙段的过渡处理，避免螺纹末端出现尖锐的飞边，安装时也能更顺畅地旋入对应的螺纹孔，不会因为首牙歪斜导致螺纹乱牙。螺栓头部的圆柱面与肩台的过渡处设计了微小的圆角，这个圆角可以有效降低应力集中系数，当螺栓承受交变拉压载荷时，不会在头部与杆部的交接位置出现应力断裂，提升紧固件的疲劳寿命。

从安装边界来看，这款螺栓对应的安装沉孔需要同时满足两个尺寸要求：一是容纳螺栓头部的沉孔直径要比头部外径大0.2-0.5mm，给安装留出微小的调整余量，沉孔的深度要刚好让肩台端面贴合后，螺栓头部顶面略低于被连接件表面0.1-0.3mm；二是穿螺栓的光孔直径要比杆部直径大0.1-0.2mm，保证螺栓可以顺利穿过，同时不会因为间隙过大导致连接错位。在实际选型时，需要根据被连接件的总厚度来选择螺栓的公称长度，要保证螺纹旋入深度不小于螺纹公称直径的1.5倍（钢件连接）或者2倍（铸铁、铝合金件连接），避免螺纹啮合长度不足导致滑牙失效。

不同于普通的全螺纹内六角螺栓，带肩的结构还可以承受一定的径向剪切力，在一些需要定位销功能的连接场景中，肩台与光孔的小间隙配合可以同时起到连接和定位的作用，减少装配时额外加装定位销的工序，提升装配效率。建模过程中，螺纹部分采用了精确的螺旋扫描特征构建，还原了真实螺纹的牙型轮廓，而不是简单的贴图示意，这样在做整机装配干涉检查时，可以准确判断螺纹与螺纹孔的啮合情况，避免出现设计阶段没发现的装配干涉问题。头部的内六角槽也严格按照标准扳手的尺寸建模，在做虚拟装配验证时，可以模拟扳手的操作空间，确认安装时扳手不会和周边的结构发生碰撞，减少后期实物装配时出现的操作空间不足问题。

在表面处理的适配性上，这个螺栓的三维模型预留了表面涂层的厚度余量，不管是做发黑、镀锌、镀镍还是达克罗处理，都不会因为涂层厚度导致尺寸超差，保证实物加工后可以顺利装配。螺栓的所有棱边都做了0.1-0.3mm的倒角去毛刺处理，这也是实际加工中必须的工序，既可以避免搬运安装时划伤操作人员，也能减少边角位置的应力集中，提升零件的整体可靠性。
