三极结构NXB-63微型断路器三维数模

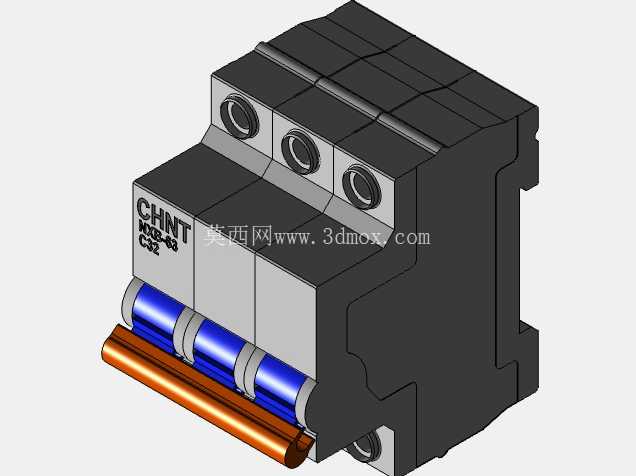

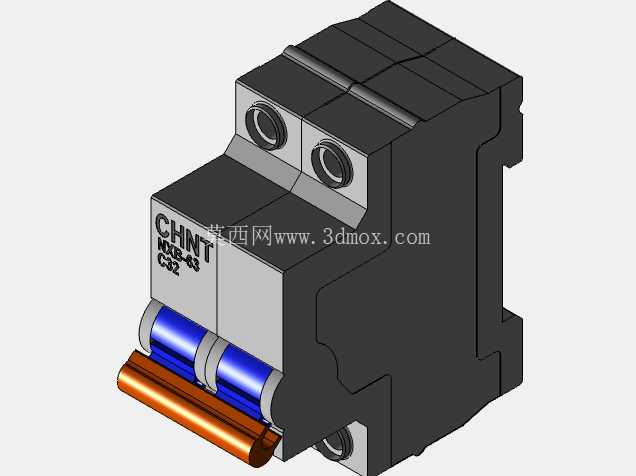

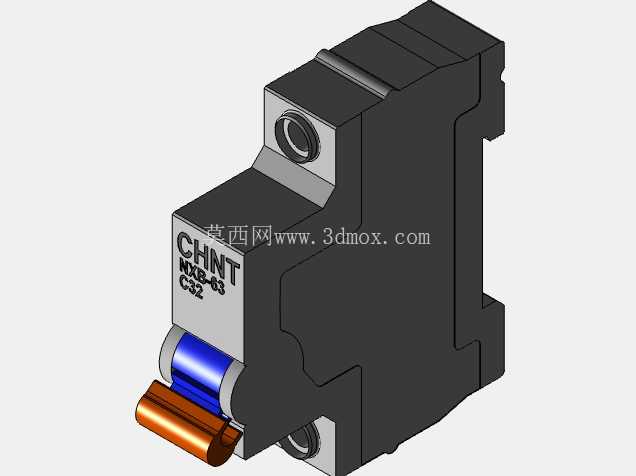

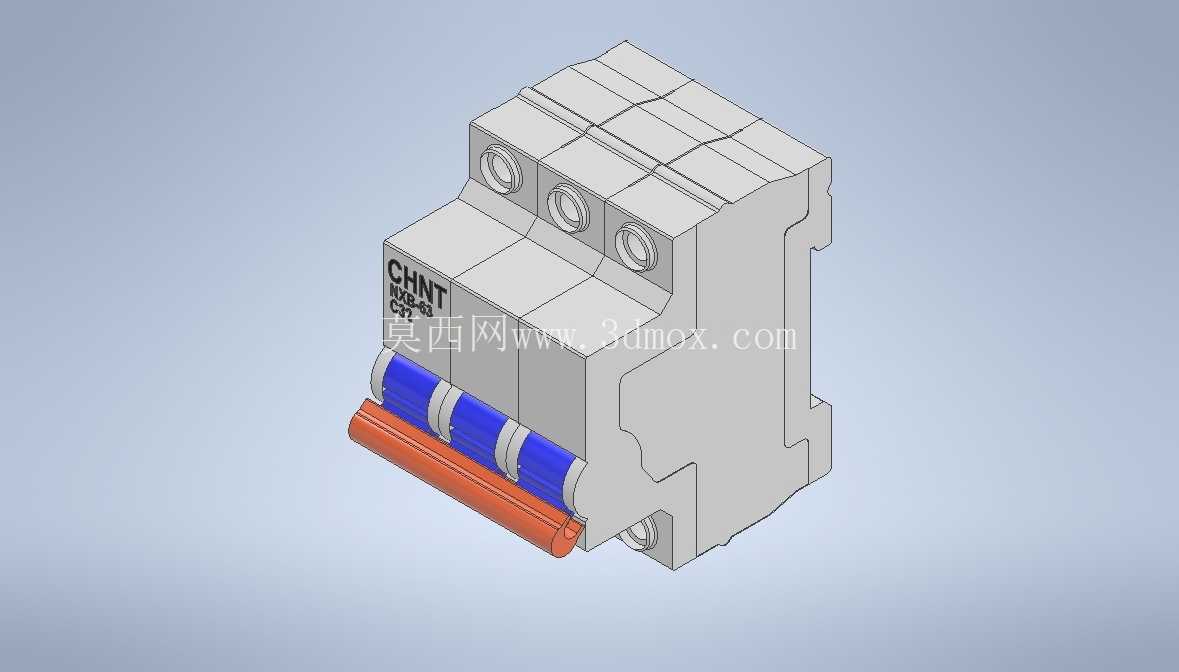

　　从结构设计来看，该模型完整呈现了三极并列的模块化壳体结构，每极对应一相线路的独立分断单元，壳体采用卡扣式拼接结构，三个极位通过壳体侧边的定位卡槽与卡扣实现刚性连接，无需额外紧固件即可保证多极产品的装配同轴度，这种模块化设计也方便生产端根据极数需求灵活组合单极、双极、三极、四极等不同规格的产品，减少模具开制数量，降低生产制造成本。操作手柄采用外露式拨杆结构，手柄与内部操作机构的联动转轴位置在模型中做了精准还原，手柄的摆动角度符合实际产品的分合闸行程，合闸状态下手柄处于向上倾斜位置，分闸状态下手柄处于向下倾斜位置，故障脱扣时手柄会停留在中间位置，给运维人员明确的状态提示。这款三极微型断路器的三维数模，完整还原了实物的装配关系与结构细节，可直接用于低压配电系统的柜体布局校核、三维布线干涉检查，以及成套电气设备的虚拟装配验证工作。在民用建筑配电、工业终端配电、小型设备电控回路等场景中，这类微型断路器是末端回路保护的核心元件，承担着线路过载保护、短路瞬时分断的核心功能，同时可作为回路的手动隔离开关使用，在设备检修、回路断电操作时提供明显的断开点，保障运维操作安全。

　　进出线端的接线端子结构在模型中完整呈现，端子采用压线框式结构，适配不同线径的铜导线接入，端子的安装孔位、螺丝沉头位置都与实物一致，可用于验证接线空间是否满足不同规格导线的弯曲半径需求，避免实际装配时出现导线与柜体其他部件干涉、接线操作空间不足的问题。安装结构方面，模型底部还原了标准35mmDIN导轨的卡扣结构，卡扣的弹性挂耳位置、卡接行程都与实际产品匹配，可直接在三维环境中模拟断路器在标准导轨上的卡装、拆卸过程，校核导轨安装时与柜体内其他元器件的安全间隙，保证电气间隙符合低压配电设计规范的要求。

　　外形尺寸上，该三极断路器的单极宽度符合终端电器的模数化尺寸标准，整体宽度、高度、深度尺寸都按照实物1:1建模，在做配电柜布局设计时，可直接将该模型导入装配环境，统计柜体内部的元器件安装空间占用，核算柜内的散热通道预留是否合理，避免因尺寸偏差导致实际装配时元器件无法装入、柜门无法闭合等问题。模型还还原了产品表面的标识区域位置，包括品牌标识区、额定电流参数标识区、分合闸状态标识区的位置与尺寸，可用于配套的产品标识设计、面板丝印位置校核工作。

　　内部结构的外部轮廓也做了精准还原，包括灭弧室的外部壳体位置、操作机构的安装腔轮廓、电磁脱扣器与热脱扣器的安装位置，虽然没有做内部零件的全细节拆分，但外部轮廓的精度完全可以满足布局设计、干涉检查的需求，不需要额外测量实物尺寸即可完成成套设备的三维设计工作。在实际工程应用中，这类精准的三维模型可以大幅减少电气设计过程中的实物打样、现场测量工作量，在设计阶段就完成所有安装间隙、操作空间、布线路径的校核，避免后期生产装配时出现结构干涉、操作不便等问题，提升成套配电设备的设计效率与装配可靠性。
