地铁站点单构件式垂直输送电梯结构

　　这款垂直输送结构主要适配地铁站点的物料转运场景，日常运维中，站点地下层与地面层之间的工器具、小型检修备件、保洁耗材转运，一直存在依赖人力步梯搬运效率低、普通货梯占用站厅公共空间的痛点，该结构正是针对这类窄空间垂直输送需求设计，可直接依托站体结构侧墙安装，不需要额外占用站厅核心通行区域，适配多数已投用站点的改造加装需求，也可在新线建设阶段同步预埋安装点位。从功能实现逻辑来看，该结构采用单构件集成式设计思路，将驱动单元、导向框架、载料平台、防护栏结构整合为一体化模组，减少现场拼接的安装工作量，驱动端布置在结构顶部，配套的防护外罩可隔绝粉尘与站厅冷凝水对传动部件的侵蚀，顶部周边的防护栏采用方管焊接框架，满足运维人员站在顶部平台做日常检修的安全防护要求，不需要额外搭设检修脚手架。

　　导向立柱采用矩形型钢焊接成型，沿输送全程设置连续导向轨道，载料平台沿轨道做垂直往复运动，避免运行过程中出现偏摆卡滞，斜向布置的支撑构件一端连接导向立柱中部，另一端可固定在站体结构的预埋承重点位，抵消满载运行时的侧向倾覆力矩，不需要做大面积的地面基础开挖，适配站点已完成装修的地面工况，不会破坏现有铺装层。设计阶段优先考虑了安装边界的适配性，整体结构的横向占用宽度控制在1.2米以内，纵向深度不超过1.5米，可嵌入站厅边角的闲置空间，顶部驱动单元的检修高度预留0.8米的操作空间，满足常规检修工具的操作距离要求，载料平台的额定载重适配日常运维的物料重量范围，平台边缘设置挡边，避免输送过程中小型零件滑落。

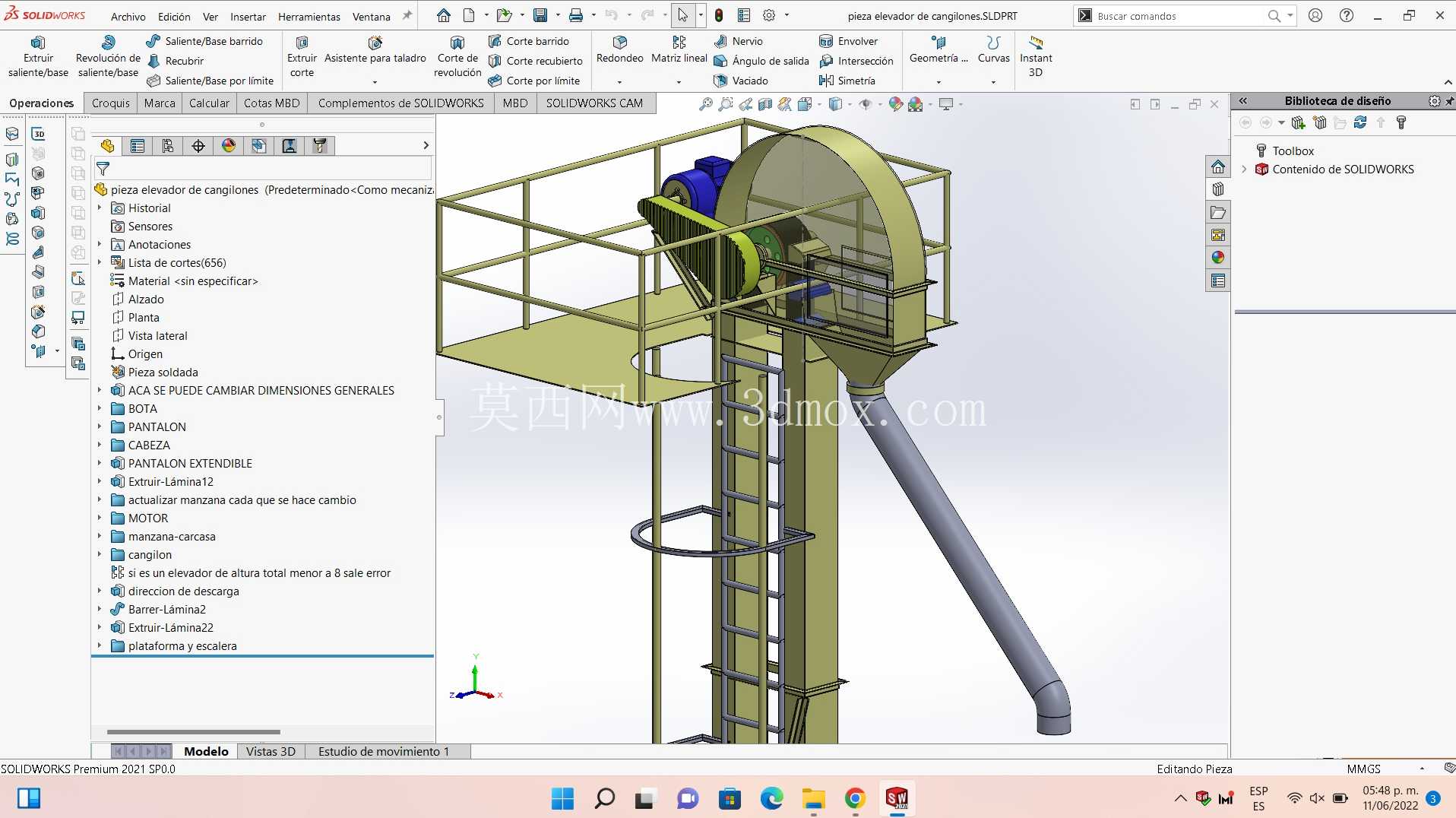

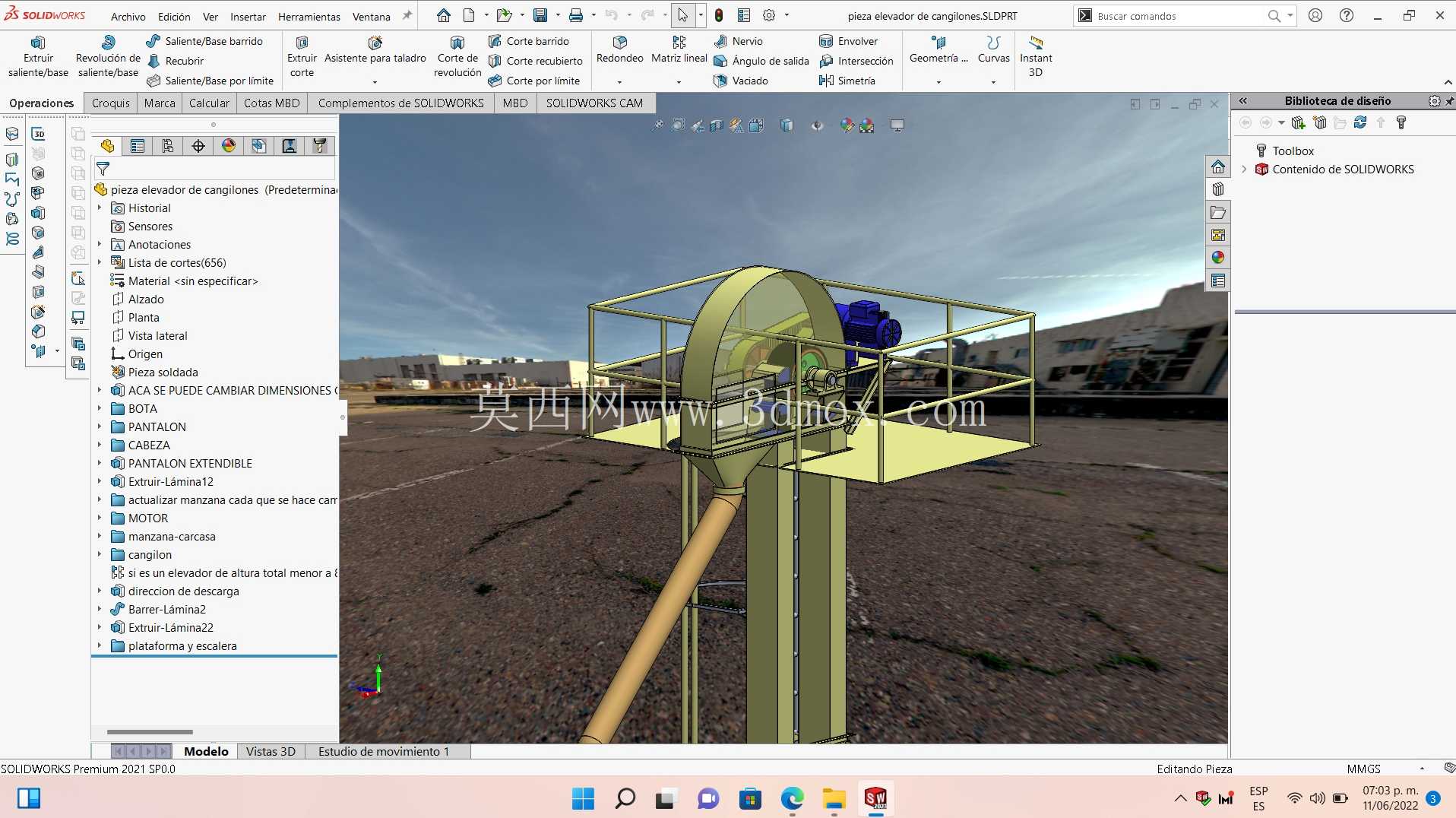

　　结构的传动路径做了简化设计，减少冗余的传动部件，日常维护仅需要定期检查导向轮磨损情况、驱动单元的紧固状态即可，不需要复杂的专用维保工具，适配地铁运维团队的常规检修能力。从建模逻辑来看，该模型采用多实体建模方式完成，各构件的装配关系完全还原实际安装顺序，从底部固定座的预埋螺栓点位，到中部支撑的连接角度，再到顶部驱动单元的安装定位，都对应实际施工的装配公差要求，建模过程中对焊接位置的焊缝预留、型材的拼接切口都做了细节还原，可直接导出工程图用于生产下料。

　　针对地铁场景的特殊使用要求，结构所有外露构件都做了圆角处理，避免尖锐棱角磕碰过往乘客，外露金属件的表面处理适配站厅的防腐要求，可耐受日常保洁消毒剂的腐蚀，长期使用不会出现表层锈蚀脱落的问题。载料平台的运行行程可根据不同站点的层高灵活调整，导向立柱采用分段式拼接结构，可根据现场实际层高裁切适配，不需要重新开模制作定制构件，降低生产与安装成本。运行过程中，驱动单元的噪音控制符合站厅公共区域的噪音标准，不会对站点内的声环境造成干扰，配套的限位装置在上下极限位置做双重防护，避免出现冲顶或蹲底的故障，即使单组限位失效，备用机械限位也能强制锁止结构，保障使用安全。
