剪叉式液压升降作业平台结构设计

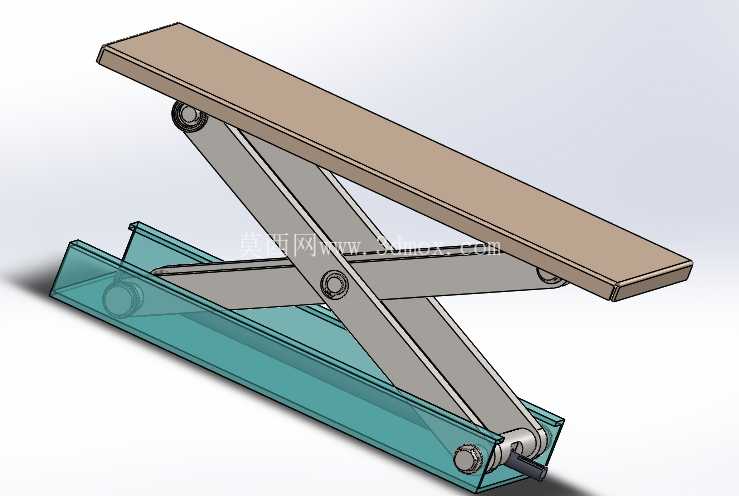

　　在车间设备检修、仓储高位理货、生产线工位高度适配这类场景里，剪叉式举升结构的应用占比一直不低，相比导轨式直顶升降设备，它收拢后整体高度更低，不需要预留顶部的大尺寸安装空间，对场地竖向空间的友好度更高，很多层高受限的厂房、移动作业场景都会优先选用这类结构。这套剪叉举升结构采用多层交叉臂铰接布局，最下层臂架的一端与底架铰接固定，另一端搭配滑动副嵌在底架的导向滑槽内，上层臂架则对应与顶部承载平台做同样的铰接+滑动配合，动力端布置在底架中部，通过液压油缸的伸缩推动交叉臂的夹角变化，实现平台的平稳升降，整个传动路径没有冗余的传动部件，力的传递直接，长期运行的维护点相对更少。

　　从结构设计的逻辑来看，交叉臂的铰接点位置是整个方案的核心，铰接点的孔轴配合选用间隙配合公差，既保证臂架转动时无卡滞，又不会因为间隙过大导致平台升降过程中出现横向晃动，臂架本身采用矩形型钢焊接成型，在臂架的弯折受力点位置额外加焊了加强筋板，避免长期重载下臂架出现塑性变形；底架的四周预留了地脚安装孔，可根据使用场景选择固定式膨胀螺栓安装，或是搭配行走轮做成移动作业款，安装边界上，收拢状态下设备整体高度不超过350mm，不需要在安装位置开挖较深的地坑，普通平整的硬化地面即可满足安装要求，展开到最大举升高度时，平台的横向偏移量控制在5mm以内，不会因为臂架的形变导致作业面出现明显倾斜。

　　顶部承载平台的表面做了防滑纹理处理，平台四周预留了护栏安装螺孔，可根据作业需求加装可拆卸式防护栏，避免人员或物料从平台边缘滑落；液压回路里设计了双向液压锁，哪怕出现油管爆裂的极端情况，平台也会停在当前位置不会出现急速下坠，同时在臂架的每一级展开位置都设置了机械限位挡块，到达最大举升高度时挡块会先于油缸行程硬接触，避免油缸长期处于全伸状态下的密封件损耗。实际选型适配时，可根据需要的举升重量调整臂架的板材厚度与油缸缸径，这套结构的铰接点全部采用自润滑轴承，日常使用不需要频繁加注润滑脂，在多粉尘的车间环境里也能保持稳定的转动性能；滑动副位置搭配了耐磨尼龙滑块，相比金属直接接触的滑动结构，运行噪音更低，滑块磨损后只需要更换滑块即可，不需要整体更换臂架或底架，后期维护成本更低。

　　很多人在做这类剪叉结构建模时容易忽略臂架的干涉问题，这套模型在设计阶段就做了全行程的运动仿真，验证了从完全收拢到最大举升高度的全过程中，相邻臂架、油缸与臂架之间都不会出现运动干涉，每一级臂架的交叉位置都预留了足够的安全间隙，哪怕加工时出现小范围的尺寸公差，也不会导致运动卡滞。对于需要做工位升降适配的场景，还可以在平台底部加装行程开关，实现指定高度的自动停止，不需要操作人员手动控制升降高度，适配自动化生产线的工位对接需求；底架的导向滑槽做了加长设计，滑块的有效接触长度更长，平台升降过程中的侧向受力能力更强，哪怕平台上的载荷出现偏置，也不会出现滑块脱出滑槽的问题。从安装适配的角度来说，整套结构的外接油口统一布置在底架的侧方，外接液压站时不需要拆解设备结构，只需要对接进出油管即可完成动力连接，电气控制线路的走线槽也预留在臂架的内侧，走线不会外露，避免设备运行过程中线路被剐蹭破损。
