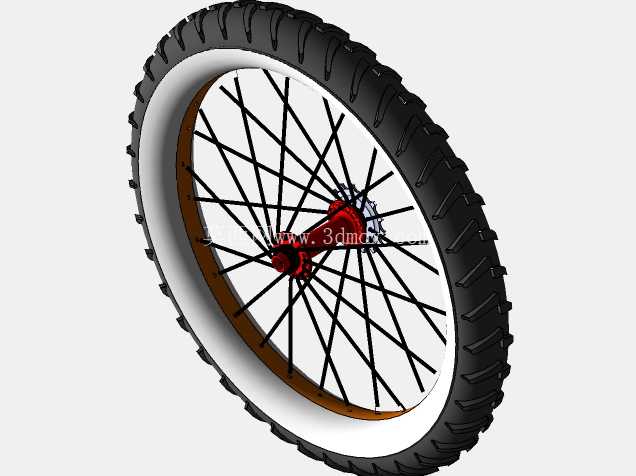

自行车辐条轮组带外胎结构设计

　　日常通勤、休闲骑行乃至山地越野场景中，自行车轮组都是直接决定骑行体验与行驶安全的核心部件，这套轮组结构采用传统辐条式设计，适配常规城市通勤车、儿童小轮径车型的使用需求，可覆盖铺装路面日常行驶、轻度非铺装路面通行的使用场景。从结构功能来看，整套轮组分为外胎、轮辋、辐条、花鼓四个核心部分，外胎采用深齿块状胎纹设计，胎面凸起的防滑齿块可在湿滑路面、松散砂石路面提供足够的抓地力，避免骑行过程中出现侧滑、打滑问题，胎体内部预设的帘布层结构可缓冲路面传来的小幅震动，降低骑行过程中的颠簸感。

　　轮辋采用等截面圈型结构，边缘设置的胎唇卡槽可牢牢卡住外胎的胎边，即使在低胎压状态下激烈骑行也不会出现胎体脱圈的故障，轮辋内侧的辐条安装孔位采用等角度均匀排布，保证每根辐条的受力角度一致，避免长期使用后出现轮组偏摆、辐条应力集中断裂的问题。辐条采用等直径圆钢条结构，通过花鼓端的条帽与轮辋端的固定头实现张紧连接，设计过程中通过调整每根辐条的张紧力，可将轮组的径向跳动、端面偏摆控制在合理范围内，保证轮组转动时的平顺性，降低骑行过程中的滚动阻力。

　　花鼓部分采用同轴轴芯结构，轴芯两端设置标准螺纹接口，可直接适配常规自行车前叉的安装开档尺寸，花鼓内部预留轴承安装位，可搭配标准深沟球轴承实现低阻力转动，花鼓外侧的辐条固定法兰采用大直径设计，可增大辐条的受力夹角，提升轮组整体的侧向刚性，在转向、侧向受力时不会出现明显的轮组形变。设计过程中需要重点考量各部件的安装边界，轮组的整体外径需匹配对应车型的车架前叉、后叉的安装间隙，避免转动过程中胎体与车架、刹车部件发生剐蹭；轮辋的宽度需要与外胎的胎圈宽度匹配，过窄的轮辋会导致外胎胎型过度拱起，降低过弯时的接地面积，过宽的轮辋则会导致胎体过度拉伸，增加爆胎风险；辐条的长度需要根据花鼓法兰直径、轮辋孔位的有效直径精确计算，过长或过短的辐条都会导致条帽无法正常锁紧，甚至出现辐条头突出轮辋内壁扎破内胎的问题。

　　实际应用中，这类辐条轮组相比一体轮组具备更好的减震性能与维修便利性，单根辐条断裂后可单独更换，无需整体更换轮组，日常维护仅需定期调整辐条张紧力、检查外胎磨损情况即可，可满足日常高频次骑行的使用需求。在结构建模过程中，需要重点还原各部件的装配关系，外胎与轮辋的配合采用过盈装配设计，模拟实际装胎时的胎唇卡入状态，辐条与花鼓、轮辋的连接采用铰接约束，可真实模拟轮组受力时的应力分布情况，为后续的结构优化、强度校核提供准确的模型基础。
